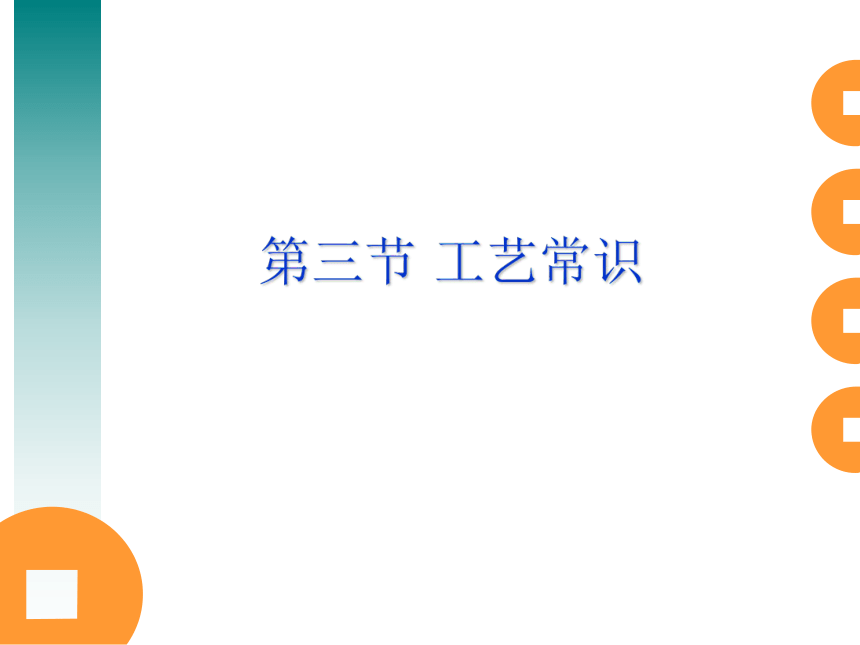

第三節 工藝常識

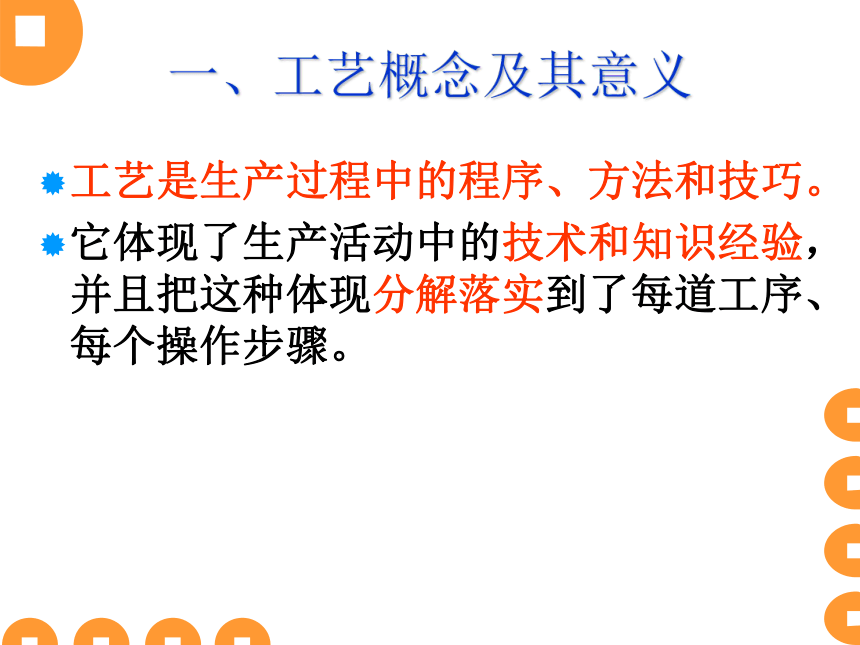

一、工藝概念及其意義
工藝是生產過程中的程序、方法和技巧。
它體現了生產活動中的技術和知識經驗，并且把這種體現分解落實到了每道工序、每個操作步驟。

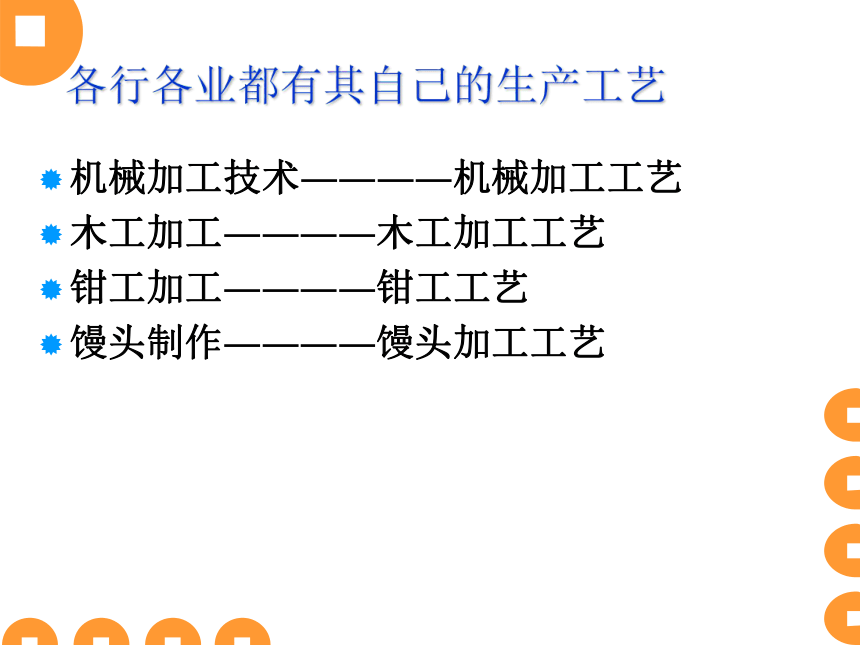

各行各業都有其自己的生產工藝
機械加工技術――――機械加工工藝
木工加工――――木工加工工藝
鉗工加工――――鉗工工藝
饅頭制作――――饅頭加工工藝

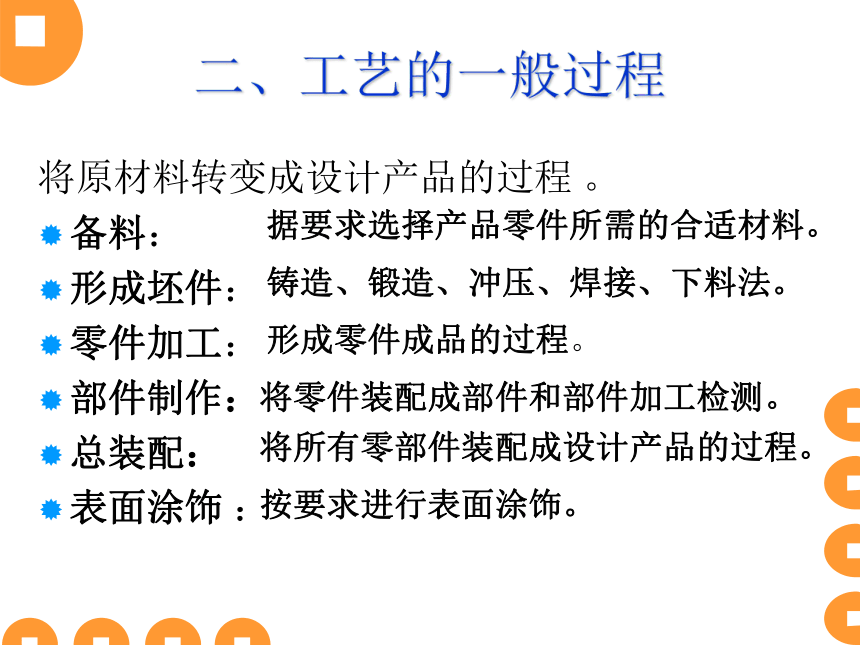

二、工藝的一般過程
將原材料轉變成設計產品的過程 。
備料：
形成坯件：
零件加工：
部件制作：
總裝配：
表面涂飾 ：
據要求選擇產品零件所需的合適材料。
鑄造、鍛造、沖壓、焊接、下料法。
形成零件成品的過程。
將零件裝配成部件和部件加工檢測。
按要求進行表面涂飾。
將所有零部件裝配成設計產品的過程。

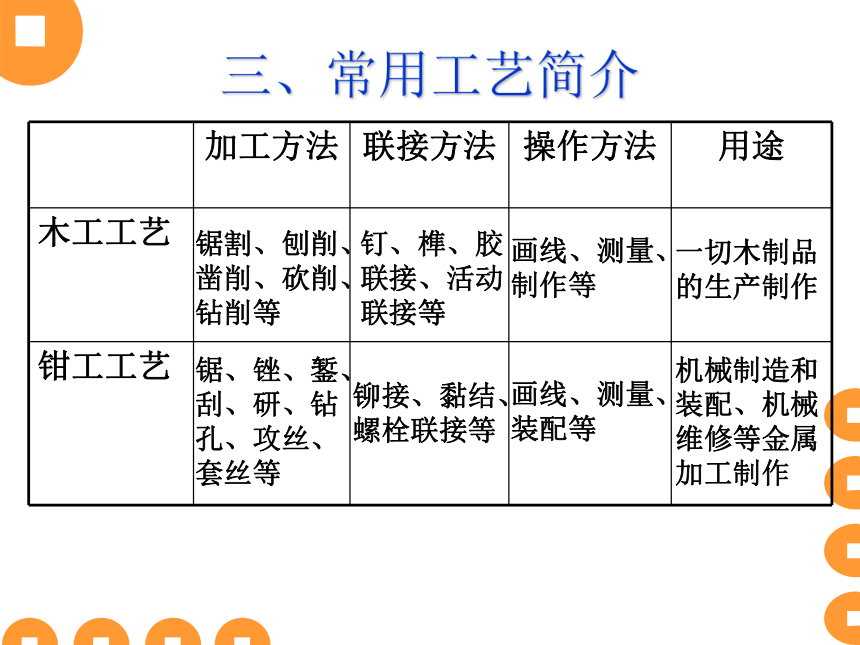

三、常用工藝簡介
加工方法 聯接方法 操作方法 用途
木工工藝
鉗工工藝
鋸割、刨削、鑿削、砍削、鉆削等
釘、榫、膠聯接、活動聯接等
畫線、測量、制作等
一切木制品的生產制作
鋸、銼、鏨、刮、研、鉆孔、攻絲、套絲等
鉚接、黏結、螺栓聯接等
畫線、測量、裝配等
機械制造和裝配、機械維修等金屬加工制作

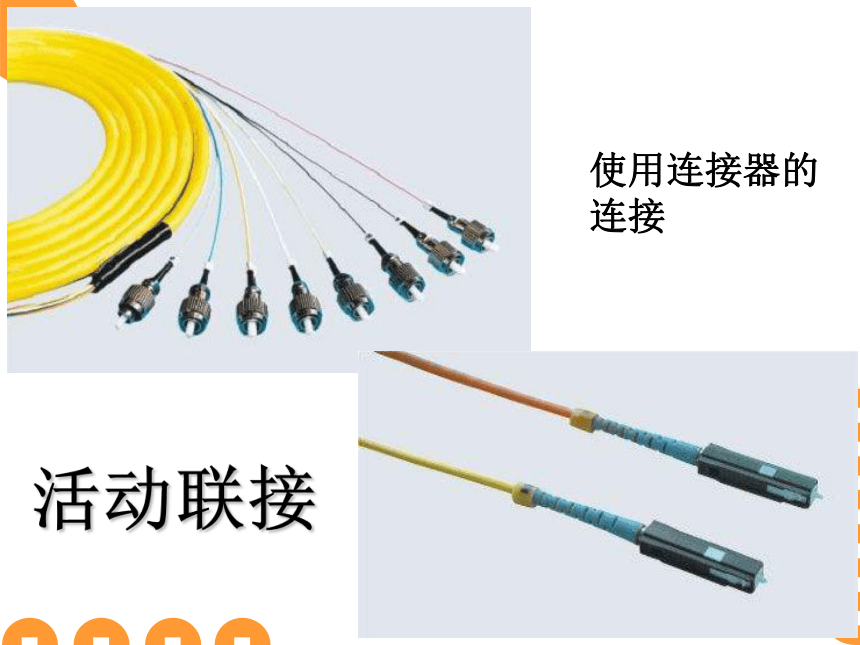

活動聯接
使用連接器的連接
通俗的講鉚接就是指兩個厚度不大的板，通過在其部位上打洞，然后將鉚釘放進去，用鉚釘槍將鉚釘鉚死，而將兩個板或物體連接在一起的方法。
分類：1.活動鉚接。結合件可以相互轉動。如：剪刀，鉗子。 2.固定鉚接。結合件不能相互活動。如：角尺、橋梁建筑。 3.密縫鉚接。鉚縫嚴密，不漏氣體、液體。被焊接廣泛替代 。
鉚 接
螺栓聯接，無需在被聯接件上切制螺紋，不受被聯接件材料的限制，構造簡單，裝拆方便。
金屬材料的加工工藝
劃線：劃出基準——劃尺寸線——劃輪廓線——沖眼
鋸割：
挫削：
鉆孔：臺鉆、麻花鉆
連接：鉚接、黏結、螺栓聯接等
表面處理：表面刷光、噴涂油漆、鍍層
3、機械加工工藝
使用各類機床設備及相應的工具和專用夾具對各種零件所進行的加工工藝。
車工工藝：軸套類零件
刨工工藝：平板，機身床面
鏜工工藝：箱體類零件的圓孔
銑工工藝：齒輪的齒面
磨工工藝：表面精加工
制造方法 用途 例子
焊接 利用高溫和焊接材料將分離的零件融合在一起形成整體 各種金屬框、架等結構的聯接 橋梁、房屋鋼架，自行車的車架
鑄造 將鐵或其他金屬融化成液體，澆注入一定的型腔中，以獲得一定形狀的零件 外表形狀比較復雜而不太規則的金屬零件毛坯
鍛造 將金屬材料加熱到一定溫度使其軟化，然后通過捶打、鍛壓改變形狀，使其符合預定要求 制作鋼制零件毛坯 軸套、曲軸
制造方法 用途 例子
沖壓 利用沖床結合模具將金屬沖壓成型 金屬盤、碗、門扣、鉸鏈等
熱切割 利用一定設備將化學能、電能、光能轉化為熱能，產生瞬間高溫熔化 金屬材料的切割加工方法 下料；
精細加工 氧割；
激光加工
金屬材料熱處理 通過“加熱—冷卻”等操作程序改變金屬材料的金相組織結構，使其物理性能得到改變 機械零件，五金工具
表面涂覆處理 涂、噴油漆；
表面涂覆金屬 防止金屬氧化腐蝕，改善外觀 木、金屬制品
