第六章 設計圖樣的繪制
設計表現圖
常見的技術圖樣
技術改變生活 生活因技術而變
2010年6月份通用技術會考復習資料

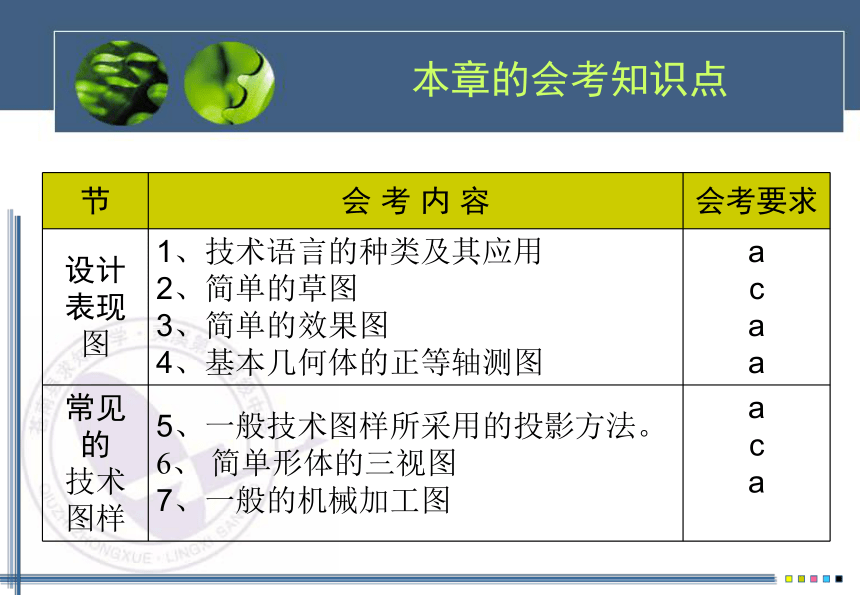

本章的會考知識點
節 會 考 內 容 會考要求
設計
表現
圖 1、技術語言的種類及其應用
2、簡單的草圖
3、簡單的效果圖
4、基本幾何體的正等軸測圖 a
c
a
a
常見
的
技術
圖樣 5、一般技術圖樣所采用的投影方法。
6、 簡單形體的三視圖
7、一般的機械加工圖 a
c
a

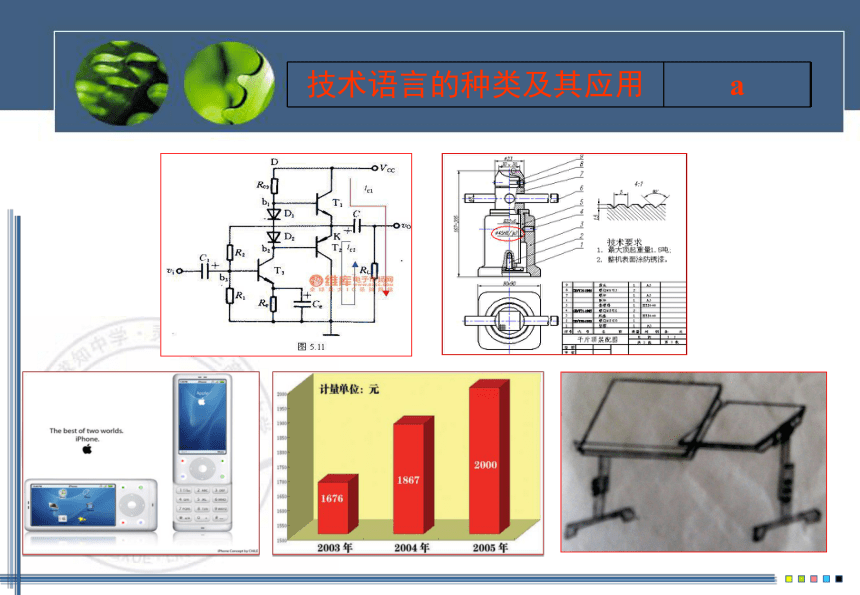

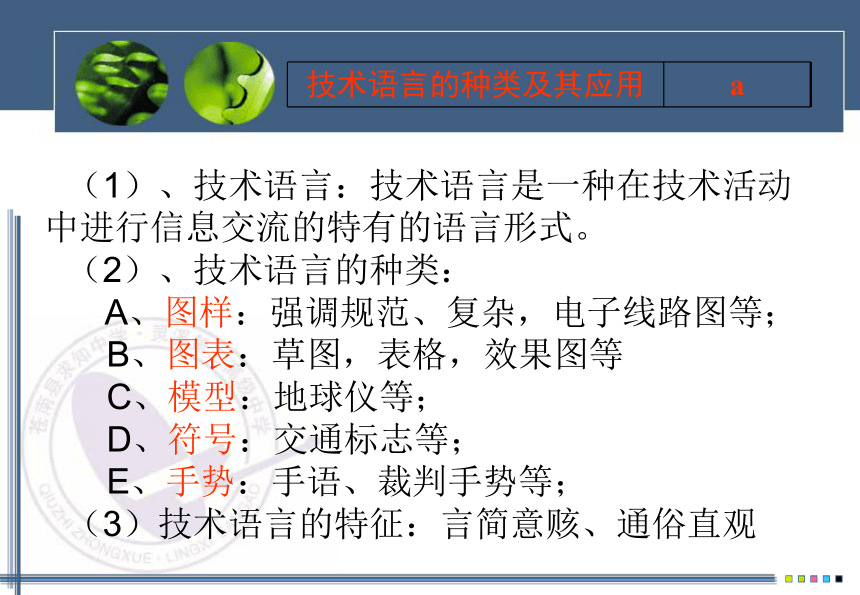

技術語言的種類及其應用 a
（1）、技術語言：技術語言是一種在技術活動中進行信息交流的特有的語言形式。
（2）、技術語言的種類：
A、圖樣：強調規范、復雜，電子線路圖等；
B、圖表：草圖，表格，效果圖等
C、模型：地球儀等；
D、符號：交通標志等；
E、手勢：手語、裁判手勢等；
（3）技術語言的特征：言簡意賅、通俗直觀
技術語言的種類及其應用 a
技術語言的種類及其應用 a

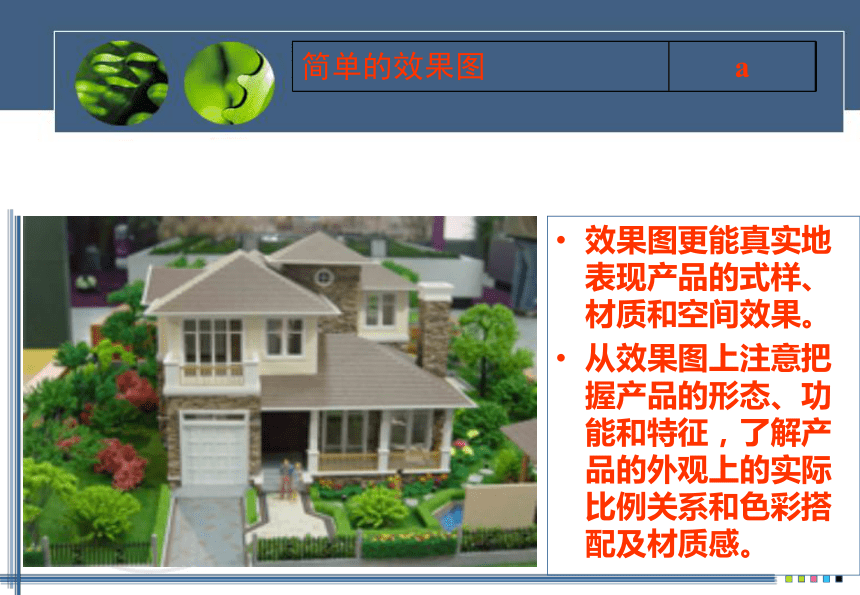

簡單的效果圖 a
效果圖更能真實地表現產品的式樣、材質和空間效果。
從效果圖上注意把握產品的形態、功能和特征，了解產品的外觀上的實際比例關系和色彩搭配及材質感。

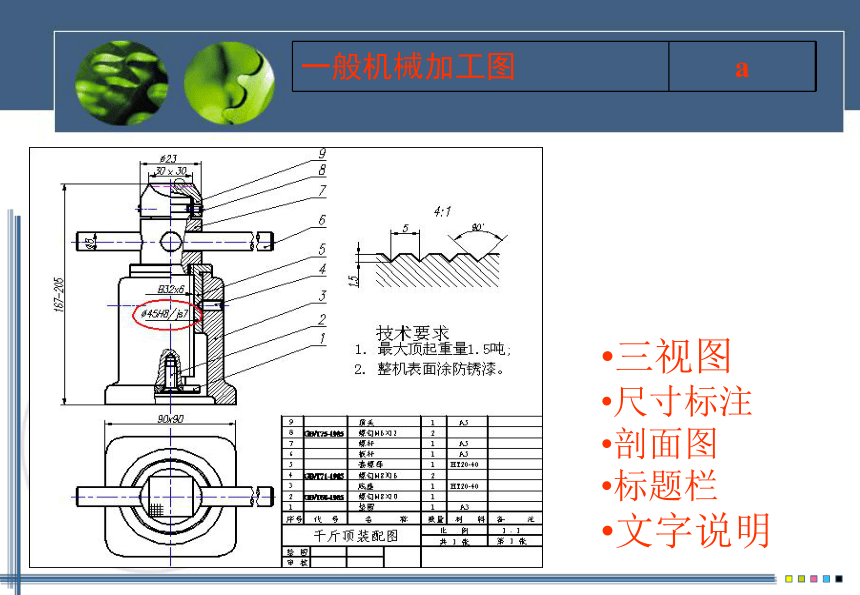

一般機械加工圖 a
三視圖
尺寸標注
剖面圖
標題欄
文字說明

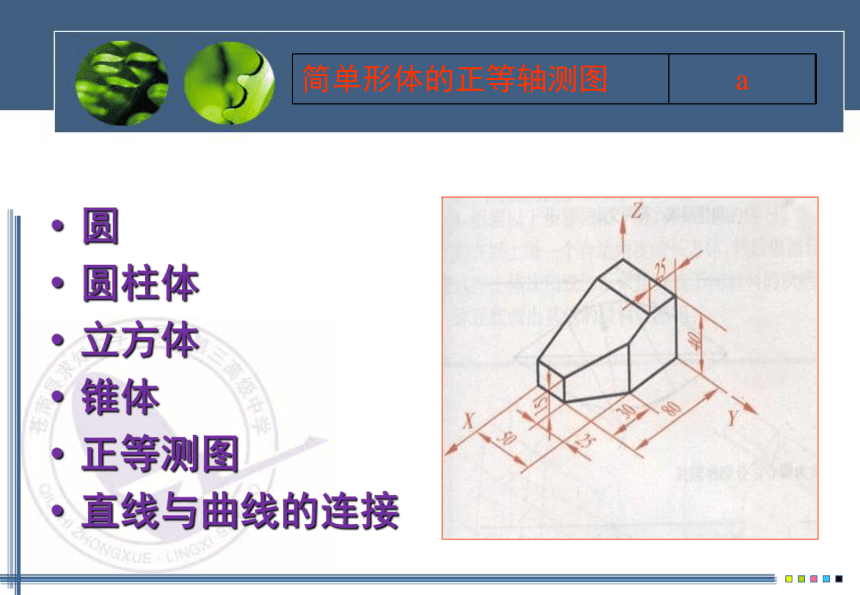

簡單形體的正等軸測圖 a
圓
圓柱體
立方體
錐體
正等測圖
直線與曲線的連接

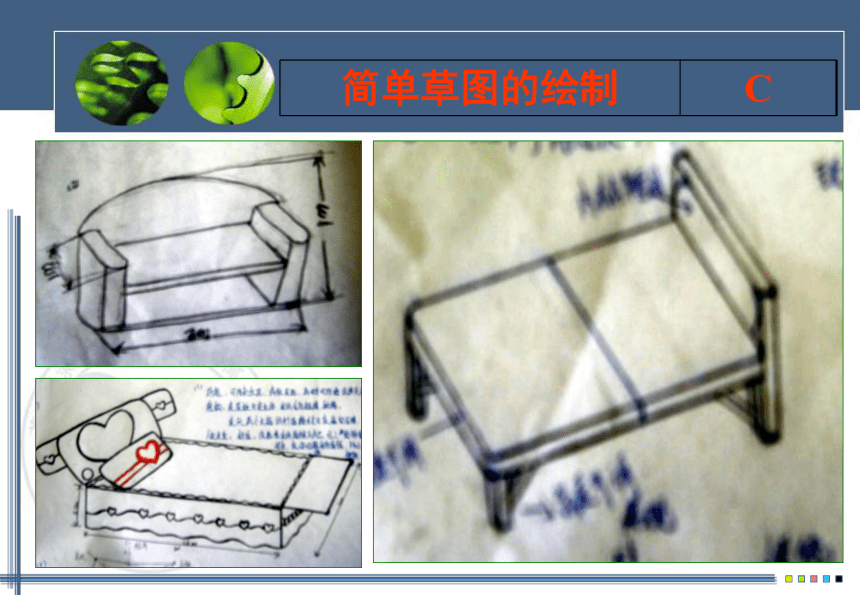

簡單草圖的繪制 C
簡單草圖的繪制 C
400
800
100
簡單草圖的繪制 C
簡單草圖的繪制 C
要合理利用答卷區域；
輪廓線要畫直，圖形要體現立體感；
先用鉛筆描繪，最后再用黑色筆涂黑；
要利用直尺將輪廓線畫直；
草圖中不可見部分（虛線）不必繪出；
給草圖標注相應的尺寸；
正投影法：投影光線與投影平面垂直，在投影平面上所得的投影的方法；
三視圖：如果物體向三個互相垂直的投影面分別投影，所得到的三個圖形攤平在一個平面上，則就是三視圖。
一般技術圖樣所采用的投影方法 a
三視圖的性質1：
主視圖反映形體的長和高；
俯視圖反映形體的長和寬；
左視圖反映形體的高和寬；
三視圖的性質2：
長對正
高平齊
寬相等
簡單形體三視圖的繪制 c
簡單形體三視圖的繪制 c
課堂練習：請繪制該立體圖的三視圖。
簡單形體三視圖的繪制 c
形體的尺寸標注：
三要素：尺寸界線、尺寸線、尺寸數字；
簡單形體的尺寸標注 a
50
尺寸界線
尺寸線
尺寸數字
簡單形體的尺寸標注 a
基本形體的尺寸標注：
Ф20
尺寸標注的基本要求：
正確、完整、清晰、合理；
A、正確：尺寸標注必須符合國家標準；
B、完整：尺寸必須標注齊全，不遺漏，不重復；
C、清晰：尺寸標注布局整齊，清晰，便于讀圖；
D、合理：尺寸注定方式符合加工要求；
簡單形體的尺寸標注 a
簡單形體的尺寸標注 Ⅰ
簡單形體的尺寸標注 Ⅰ
