《浙江省新高考創新卷》技術（三） 第 1 頁 共 14 頁

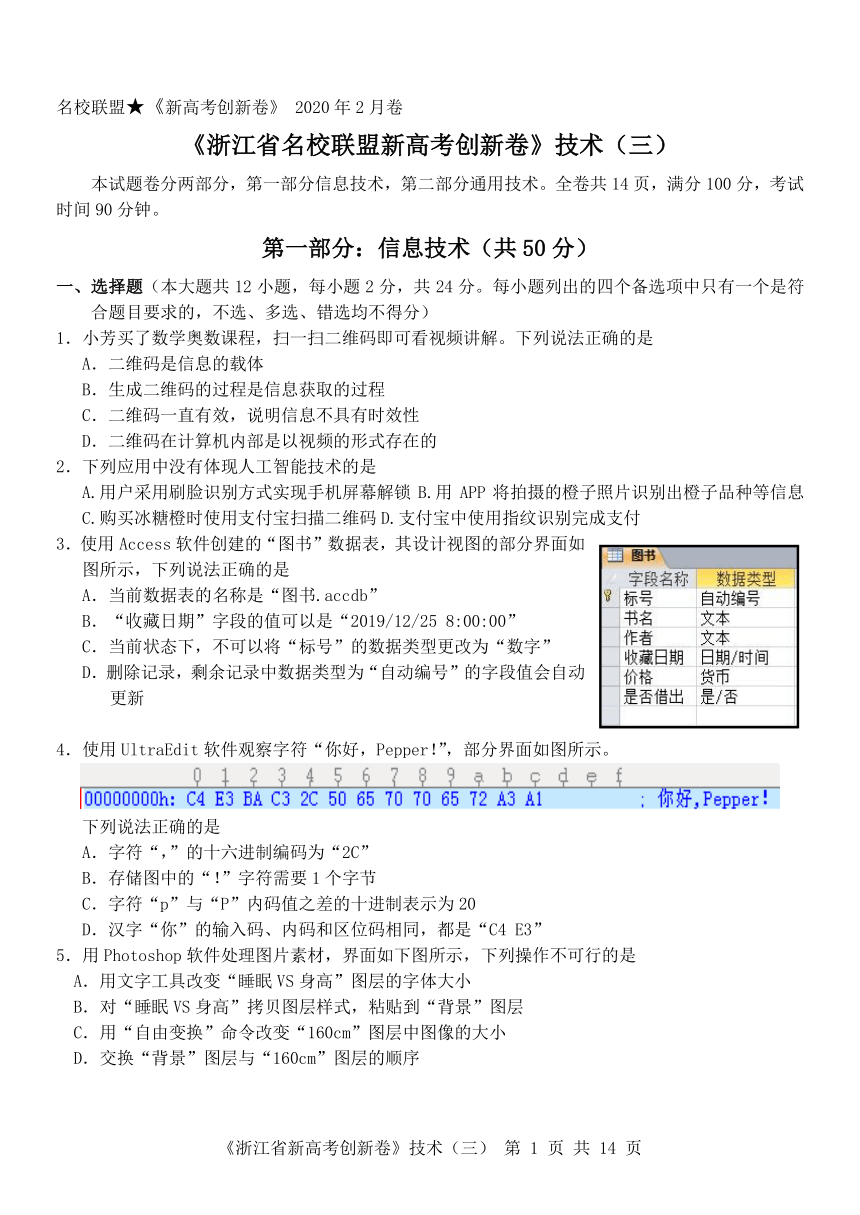

名校聯盟★《新高考創新卷》 2020年 2月卷
《浙江省名校聯盟新高考創新卷》技術（三）
本試題卷分兩部分，第一部分信息技術，第二部分通用技術。全卷共 14 頁，滿分 100分，考試
時間 90分鐘。
第一部分：信息技術（共 50 分）
一、選擇題（本大題共 12 小題，每小題 2 分，共 24 分。每小題列出的四個備選項中只有一個是符
合題目要求的，不選、多選、錯選均不得分）
1．小芳買了數學奧數課程，掃一掃二維碼即可看視頻講解。下列說法正確的是
A．二維碼是信息的載體
B．生成二維碼的過程是信息獲取的過程
C．二維碼一直有效，說明信息不具有時效性
D．二維碼在計算機內部是以視頻的形式存在的
2．下列應用中沒有體現人工智能技術的是
A.用戶采用刷臉識別方式實現手機屏幕解鎖 B.用 APP 將拍攝的橙子照片識別出橙子品種等信息
C.購買冰糖橙時使用支付寶掃描二維碼 D.支付寶中使用指紋識別完成支付
3．使用 Access軟件創建的“圖書”數據表，其設計視圖的部分界面如
圖所示，下列說法正確的是
A．當前數據表的名稱是“圖書.accdb”
B．“收藏日期”字段的值可以是“2019/12/25 8:00:00”
C．當前狀態下，不可以將“標號”的數據類型更改為“數字”
D．刪除記錄，剩余記錄中數據類型為“自動編號”的字段值會自動
更新

4．使用 UltraEdit軟件觀察字符“你好，Pepper！”，部分界面如圖所示。

下列說法正確的是
A．字符“，”的十六進制編碼為“2C”
B．存儲圖中的“！”字符需要 1個字節
C．字符“p”與“P”內碼值之差的十進制表示為 20
D．漢字“你”的輸入碼、內碼和區位碼相同，都是“C4 E3”

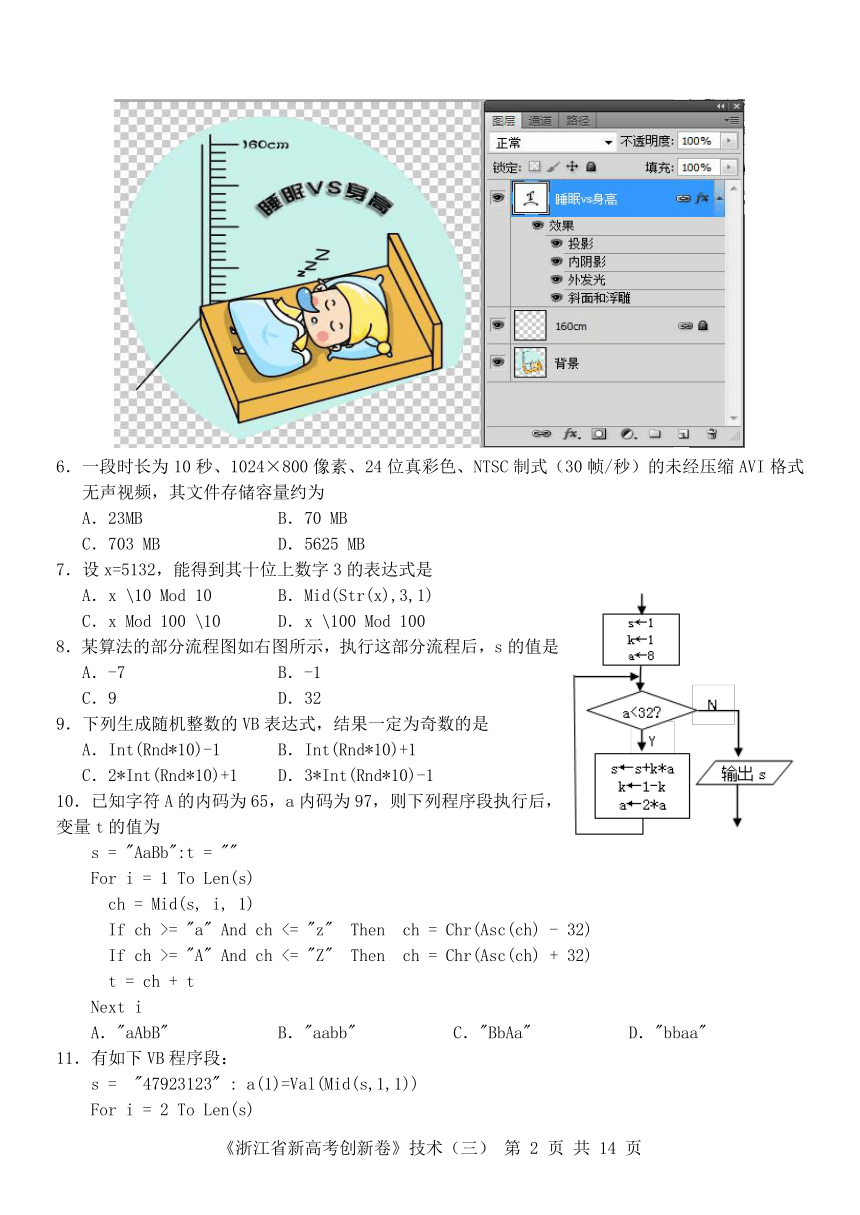

5．用 Photoshop軟件處理圖片素材，界面如下圖所示，下列操作不可行的是
A．用文字工具改變“睡眠 VS身高”圖層的字體大小
B．對“睡眠 VS身高”拷貝圖層樣式，粘貼到“背景”圖層
C．用“自由變換”命令改變“160cm”圖層中圖像的大小
D．交換“背景”圖層與“160cm”圖層的順序
《浙江省新高考創新卷》技術（三） 第 2 頁 共 14 頁

6．一段時長為 10 秒、1024×800 像素、24 位真彩色、NTSC 制式（30 幀/秒）的未經壓縮 AVI 格式
無聲視頻，其文件存儲容量約為
A．23MB B．70 MB
C．703 MB D．5625 MB
7．設 x=5132，能得到其十位上數字 3的表達式是
A．x \10 Mod 10 B．Mid(Str(x),3,1)
C．x Mod 100 \10 D．x \100 Mod 100
8．某算法的部分流程圖如右圖所示，執行這部分流程后，s的值是
A．-7 B．-1
C．9 D．32
9．下列生成隨機整數的 VB 表達式，結果一定為奇數的是
A．Int(Rnd*10)-1 B．Int(Rnd*10)+1
C．2*Int(Rnd*10)+1 D．3*Int(Rnd*10)-1
10．已知字符 A的內碼為 65，a內碼為 97，則下列程序段執行后，
變量 t的值為
s = "AaBb":t = ""
For i = 1 To Len(s)
ch = Mid(s, i, 1)
If ch >= "a" And ch <= "z" Then ch = Chr(Asc(ch) - 32)
If ch >= "A" And ch <= "Z" Then ch = Chr(Asc(ch) + 32)
t = ch + t
Next i
A．"aAbB" B．"aabb" C．"BbAa" D．"bbaa"
11．有如下 VB程序段：
s = "47923123" : a(1)=Val(Mid(s,1,1))
For i = 2 To Len(s)
《浙江省新高考創新卷》技術（三） 第 3 頁 共 14 頁

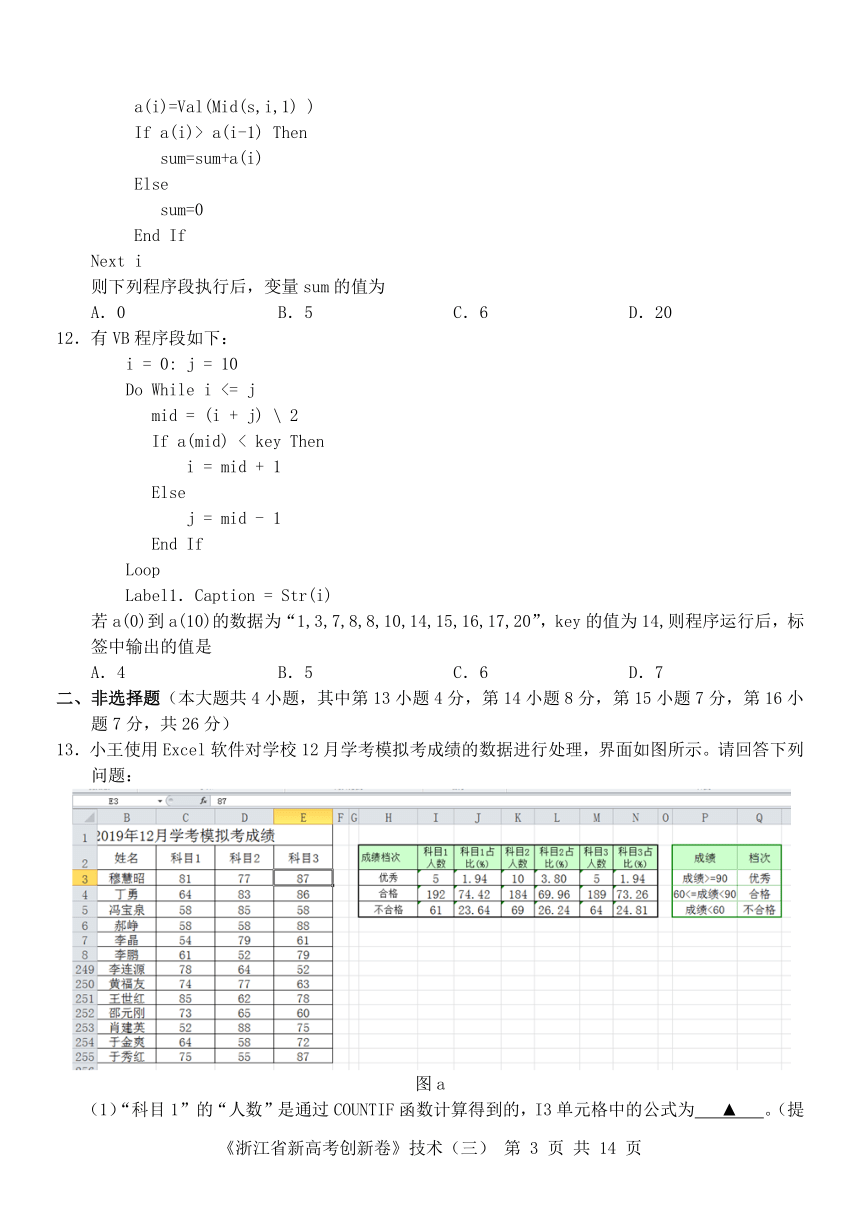

a(i)=Val(Mid(s,i,1) )
If a(i)> a(i-1) Then
sum=sum+a(i)
Else
sum=0
End If
Next i
則下列程序段執行后，變量 sum的值為
A．0 B．5 C．6 D．20
12．有 VB程序段如下：
i = 0: j = 10
Do While i <= j
mid = (i + j) \ 2
If a(mid) < key Then
i = mid + 1
Else
j = mid - 1
End If
Loop
Label1．Caption = Str(i)
若 a(0)到 a(10)的數據為“1,3,7,8,8,10,14,15,16,17,20”，key的值為 14,則程序運行后，標
簽中輸出的值是
A．4 B．5 C．6 D．7
二、非選擇題（本大題共 4 小題，其中第 13小題 4 分，第 14小題 8 分，第 15 小題 7 分，第 16小
題 7分，共 26分）
13．小王使用 Excel軟件對學校 12月學考模擬考成績的數據進行處理，界面如圖所示。請回答下列
問題：

圖 a
（1）“科目 1”的“人數”是通過 COUNTIF函數計算得到的，I3單元格中的公式為 ▲ 。（提
《浙江省新高考創新卷》技術（三） 第 4 頁 共 14 頁
示：COUNTIF函數用于統計某個區域滿足條件的單元格個數，例如：=COUNTIF(D3:D50, "<60")
統計數值小于 60的單元格個數。）

圖 b

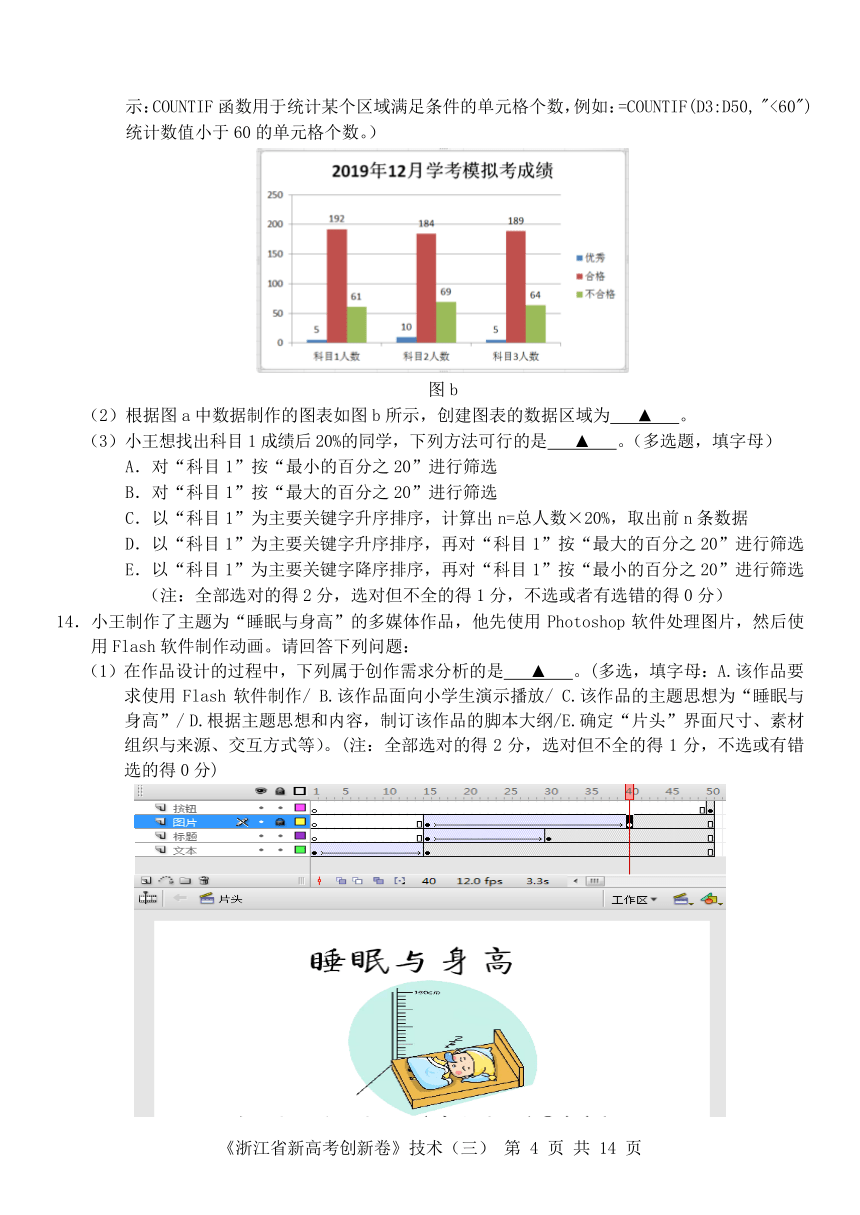

（2）根據圖 a中數據制作的圖表如圖 b 所示，創建圖表的數據區域?yàn)? ▲ 。
（3）小王想找出科目 1成績后 20%的同學，下列方法可行的是 ▲ 。（多選題，填字母）
A．對“科目 1”按“最小的百分之 20”進行篩選
B．對“科目 1”按“最大的百分之 20”進行篩選
C．以“科目 1”為主要關鍵字升序排序，計算出 n=總?cè)藬?shù)×20%，取出前 n條數據
D．以“科目 1”為主要關鍵字升序排序，再對“科目 1”按“最大的百分之 20”進行篩選
E．以“科目 1”為主要關鍵字降序排序，再對“科目 1”按“最小的百分之 20”進行篩選
（注：全部選對的得 2分，選對但不全的得 1分，不選或者有選錯的得 0分）
14．小王制作了主題為“睡眠與身高”的多媒體作品，他先使用 Photoshop 軟件處理圖片，然后使
用 Flash軟件制作動畫。請回答下列問題：
（1）在作品設計的過程中，下列屬于創作需求分析的是 ▲ 。(多選，填字母：A.該作品要
求使用 Flash 軟件制作/ B.該作品面向小學生演示播放/ C.該作品的主題思想為“睡眠與
身高”/ D.根據主題思想和內容，制訂該作品的腳本大綱/E.確定“片頭”界面尺寸、素材
組織與來源、交互方式等）。(注：全部選對的得 2 分，選對但不全的得 1 分，不選或有錯
選的得 0分)

《浙江省新高考創新卷》技術（三） 第 5 頁 共 14 頁

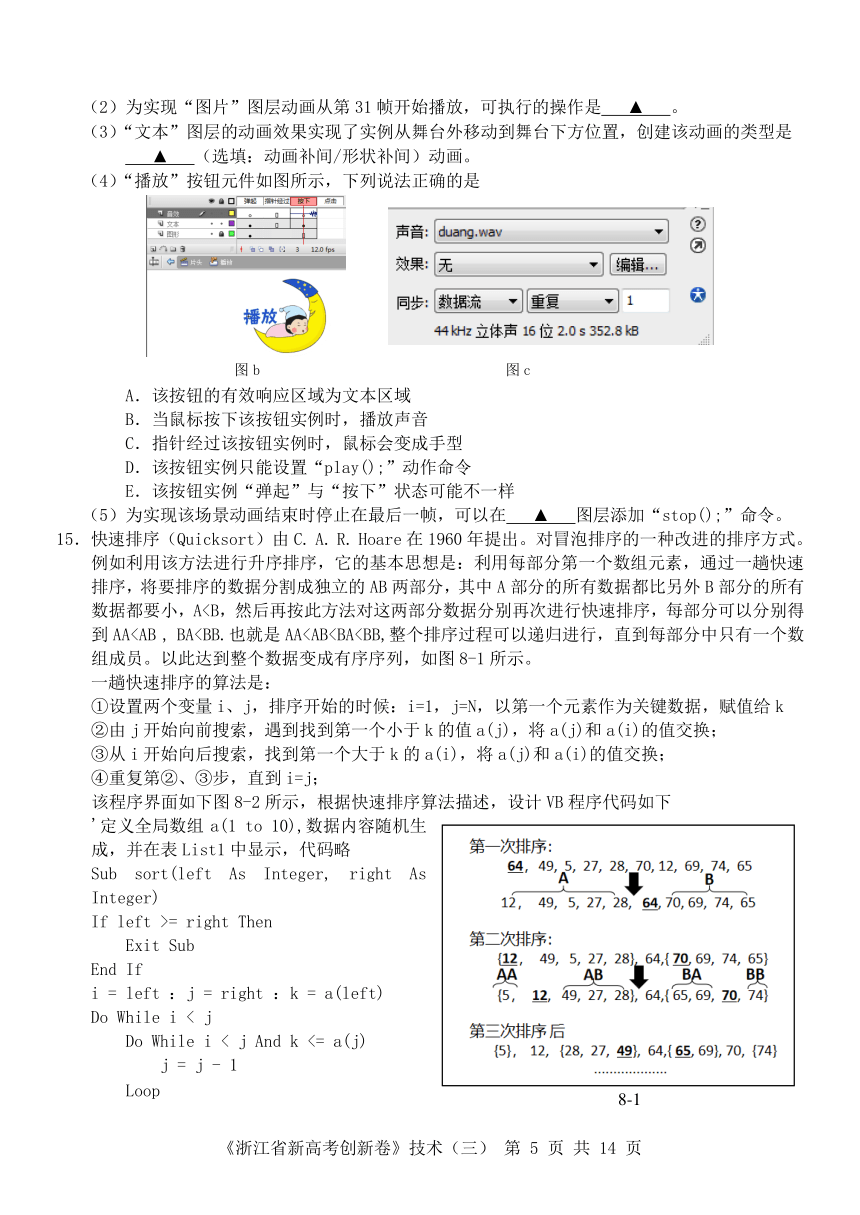

（2）為實現“圖片”圖層動畫從第 31幀開始播放，可執行的操作是 ▲ 。
（3）“文本”圖層的動畫效果實現了實例從舞臺外移動到舞臺下方位置，創建該動畫的類型是
▲ （選填：動畫補間/形狀補間）動畫。
（4）“播放”按鈕元件如圖所示，下列說法正確的是

圖 b 圖 c
A．該按鈕的有效響應區域?yàn)槲谋緟^(qū)域
B．當鼠標按下該按鈕實例時，播放聲音
C．指針經過該按鈕實例時，鼠標會變成手型
D．該按鈕實例只能設置“play();”動作命令
E．該按鈕實例“彈起”與“按下”狀態可能不一樣
（5）為實現該場景動畫結束時停止在最后一幀，可以在 ▲ 圖層添加“stop();”命令。
15．快速排序（Quicksort）由 C. A. R. Hoare在 1960 年提出。對冒泡排序的一種改進的排序方式。
例如利用該方法進行升序排序，它的基本思想是：利用每部分第一個數組元素，通過一趟快速
排序，將要排序的數據分割成獨立的 AB兩部分，其中 A部分的所有數據都比另外 B部分的所有
數據都要小，A到 AA組成員。以此達到整個數據變成有序序列，如圖 8-1所示。
一趟快速排序的算法是：
①設置兩個變量 i、j，排序開始的時候：i=1，j=N，以第一個元素作為關鍵數據，賦值給 k
②由 j開始向前搜索，遇到找到第一個小于 k的值 a(j)，將 a(j)和 a(i)的值交換；
③從 i開始向后搜索，找到第一個大于 k的 a(i)，將 a(j)和 a(i)的值交換；
④重復第②、③步，直到 i=j；
該程序界面如下圖 8-2 所示，根據快速排序算法描述，設計 VB程序代碼如下
'定義全局?jǐn)?shù)組 a(1 to 10),數據內容隨機生
成，并在表 List1中顯示，代碼略
Sub sort(left As Integer, right As
Integer)
If left >= right Then
Exit Sub
End If
i = left ：j = right ：k = a(left)
Do While i < j
Do While i < j And k <= a(j)
j = j - 1
Loop
8-1
《浙江省新高考創新卷》技術（三） 第 6 頁 共 14 頁
a(i) = a(j)
Do While ①
i = i + 1
Loop
a(j) = a(i)
Loop
②
Call sort(left, i - 1)
Call ③
End Sub
Private Sub Command1_Click()
Const n =10
Call sort(1, n)
For i = 1 To n
List2.AddItem a(i)
Next i
End Sub
（1）若 a(1)到 a(10)的數組內容為“61,64,79,88,56,9,80,66,22,45”,則第二次排序后，"AB"
部分的數據內容是 ▲ 。
（2）請?jiān)冖佗冖蹌澗€處填入合適的代碼。
16．翻牌游戲。牌面為"1"、"2"、"3"、"4"、"5"的 5張牌隨機背面朝上排列在桌子上。5個選手依
次去翻一張牌：
第一個人翻所有未翻牌的第 1 張，若牌面是"1"，將牌翻開，若牌面不是"1"，不翻牌并標記該
牌面的位置;
第二個人去翻牌，"1"已翻開時目標是翻“2”，“1”未翻開時目標仍是翻“1”，方法是：若想要
翻的牌面位置已標記，則直接翻開該牌，若想要翻的牌面
位置未標記，則翻剩余未翻牌并未標記的第一張;……
5 個選手輪完一次后，若牌還沒有完全翻開，繼續按選手
順序翻牌，直到"1"、"2"、"3"、"4"、
"5"全部翻開。小王模擬游戲編寫了 VB程序，程序運行界
面如右圖所示。實現上述功能的 VB 代碼如下，請回答下
列問題：
Dim a(1 To 5) As Integer， f(1 To 10) As Integer
Dim c(1 To 5) As Boolean
Private Sub Command1_Click()
Dim j As Integer, pos As Integer, num As Integer
Dim d As Integer
pos = 1
j = 0
For i = 1 To 5
8-2
《浙江省新高考創新卷》技術（三） 第 7 頁 共 14 頁
Do While c(i) = True
j = j + 1
If j > 5 Then ① Else num = j
If ② Then
c(i) = True
If pos > d Then d = pos
'在列表框 List1中輸出結果，代碼省略
If f(i + 1) > 0 Then pos = f(i + 1) Else pos = d + 1
Exit Do
Else
f(a(pos)) = pos
End If
'在列表框 List1中輸出結果，代碼省略
pos = pos + 1
Loop
Next i
End Sub
（1）加框處代碼有錯，請加以改正。
（2）為實現程序代碼功能，請?jiān)趧澗€處填入合適的代碼。
（3）按照上面的代碼程序，最多要翻 ▲ 次。




















《浙江省新高考創新卷》技術（三） 第 8 頁 共 14 頁
第二部分：通用技術（共 50 分）
一、選擇題（本大題共 13 小題，每小題 2 分，共 26 分。每小題列出的四個備選項中只有一個是符
合題目要求的，不選、多選、錯選均不得分）
1．如圖所示的隨身小魔方插座，創新的立方體設計，不僅節省攜帶
空間，更讓插座之間互不干擾，無論大小插頭各自獨立，用小體積
解決大問題。關于此魔方插座的設計說法正確的是
A．改變了傳統插座所有插孔在同一平面的形式，體現了技術的
創新性
B．能同時給手機、電腦、電視、充電寶等用電器同時充電，體
現了技術解放人的作用
C．立方體多個插孔設計，并未在以往插座設計中出現，體現技
術的專利性
D．體積小，做工精致，但是價格較高，體現了技術的兩面性
2．如圖所示是北京大興國際機場，為了保證大興機場順利投入使
用，大興國際機場進行了五次綜合演練，讓上千人參與演練，
針對旅客流、行李流等 8大業務流程進行了全區域、全設備、
全人員的演練驗證，通過獲得的數據分析發現可能存在的問題
并加以解決。在演練活動中采用的試驗方法是
A．模擬試驗法 B．強化試驗法
C．優選試驗法 D．移植試驗法
3．如圖所示的一款仙人掌造型的剪刀，不同于傳統的剪刀，它設計成開放式的把手，但并不影響使
用的舒適度，向內收攏的把手和突點的設計，可以讓使用者穩穩握持，避免滑落；底部配備硅膠
防滑墊，使剪刀能穩穩地站立，除了具備剪刀的功能以外，它還可以起到點綴辦公環境的作用。
從人機關系和設計一般原則角度分析，下列說法不合理．．．的是

A．剪刀仙人掌造型的設計，主要是考慮人的心理需求
B．設計成開放式的把手，主要是考慮特殊人群的需求
C．底面配備硅膠防滑墊，站立形式方便拿取，符合設計的實用原則
D．剪刀造型獨特，使用舒適，又可點綴辦公環境，體現設計的創新原則
《浙江省新高考創新卷》技術（三） 第 9 頁 共 14 頁
4．如圖甲所示的榫卯結構，它由三根加工過的木條組成，中間整體填充充實的，沒有空隙。其中木
條③的結構如圖乙所示，木條①和②結構是一樣的。從結構強度和穩定性的角度分析，下列關于
木條①的設計方案中，最合理的是（ ）
①
②
③



A B C D
小明想用一個矩形金屬材料加工如圖所示的一個模型，他畫出了三視圖并標注了部分尺寸，請回答
5-6題：

5．下列關于該模型的三視圖和尺寸標注的說法正確的是
A．該模型整體是軸對稱結構
B．該模型中的圓孔沒有螺紋，且半徑是6厘米
C．該圖樣中的已標的尺寸均標注正確，但是漏標1處
D．主視方向上，模型右前側棱與圓孔的右側邊緣投影重合
第 5-6 題圖
主視方向
第 4 題圖甲 第 4 題圖乙
③
《浙江省新高考創新卷》技術（三） 第 10 頁 共 14 頁
6．加工該模型時，以下操作中不正確．．．的是
A．劃線工具只需用到劃針、鋼直尺或鋼角尺
B．用直銼法銼削模型表面時，推銼時左手施壓由大變小，右手施壓由小變大
C．如果鋸割較堅硬的金屬材料，應選用細齒鋸條
D．鉆孔時要戴防護眼鏡，但是不能戴手套
7．如圖所示為某款雙肘桿夾緊結構，該結構通過上松鉚釘與支架連接。當向左或向右搖動把手，夾
緊手臂都會擠壓物品；如圖所示狀態，逆時針轉動把手夾緊物體過程中，以下受力分析正確的是
A．搖臂受拉，左桿受拉，右桿受壓，下松鉚釘受剪切，左夾緊手臂受壓
B．搖臂受彎曲，左桿受拉，右桿受拉，下松鉚釘受剪切，左夾緊手臂受彎曲
C．搖臂受彎曲，左桿受壓，右桿受拉，下松鉚釘受拉，左夾緊手臂受壓
D．搖臂受彎曲，左桿受壓，右桿受壓，下松鉚釘受剪切，左夾緊手臂受彎曲

8．小明發現天熱時，若沒有及時取回奶箱中的牛奶，牛奶很容易變質。于是他想利用通用技術實驗
室中現有設備設計一款“智能”奶箱，下列有關他的構思和分析中不正確．．．的是
A．可以在奶箱底部增加壓力檢測子系統用于檢測是否有牛奶
B．可以增加信息發送子系統用于有牛奶放入時發送信息到主人手機上
C．依據系統分析的綜合性原則，設計時既要考慮功能，又要考慮到制作成本
D．現有的設備條件是設計該“智能”系統的影響因素
9．如右圖所示是新型食堂智能結算臺，消費者只要把菜品放在攝像頭下，結算
臺的 CPU 會將掃描到的菜后與數據庫中的圖形對比識別，再完成自動計算，
并將金額顯示在顯示器上。消費者在刷卡區完成刷卡即可，全程無需工作人
員參與。以下關于該智能結算控制系統的說法正確的是
A．該智能結算控制系統是閉環控制系統
B．?dāng)z像頭是該控制系統的檢測裝置
C．菜品份量的多少，是該控制系統的干擾因素
D．食堂飯卡里的金額是該控制系統的被控量
10．下列關于數字式多用電表使用的說法不正確．．．的是
A．測電阻時，顯示屏上顯示“1”，應換用較大的量程
B．測普通電阻的阻值時，可以不必考慮正、負極性
C．測電解電容電阻時，應將黑表筆接電容正極，紅表筆接電容負極
D．測二極管電阻,紅黑表筆換位測量?jī)纱危娮璐笮〔蛔儯硕O管已經
損壞
第 10 題圖
《浙江省新高考創新卷》技術（三） 第 11 頁 共 14 頁
11．如右圖所示為小明設計的房間自動排氣裝置電路。干簧管
作為傳感器，當窗戶打開時，干簧管斷開，排氣裝置不工
作，當窗戶關閉時，排氣裝置能自動開啟。電路中的下列
關于電路的分析中錯誤．．的是
A．在焊接電阻 R1時，烙鐵頭可以同時加熱電阻引腳和印制
板上的焊盤
B．當排氣裝置工作時，硅三極管處于截止?fàn)顟B(tài)，此時三極
管的 Ubc約為 0.7V，Uce為 6V
C．電路中的電容可以選擇 25V、10μF規格的電解電容
D．窗戶打開，排氣裝置會延時關閉，窗戶關閉，排氣裝置不會延時開啟
12．如右圖所示的電路，RT 為正溫度系數熱敏電阻，當需
檢測的溫度升高達到某個值時，LED亮。該電路可當作
溫度過高指示電路，調試過程中發現溫度升高達到某個
值時 LED沒亮，以下操作最合理的是
A．將 LED反接
B．調大 RP的阻值
C．調大 R2的阻值
D．將 R1更換為導線
13．如圖所示的溫度控制電路，當溫度高于一定程度時，繼電器 J 吸合，風扇 M 啟動。555 芯片的
輸入端 2、6與輸出端 3之間的關系見功能表，下列分析中合理的是
輸入端 4腳為高電位時 輸入端 4腳為低電位時
輸入端(2腳) 輸入端(6腳) 輸出端(3腳) 輸出端(3腳)
< 1
3
VCC < 2
3
VCC 高電位 低電位
> 1
3
VCC > 2
3
VCC 低電位 低電位
> 1
3
VCC < 2
3
VCC 保持 低電位
< 1
3
VCC > 2
3
VCC 禁用 低電位
A．當 555芯片的 4腳虛焊時，風扇 M會一直啟動
B．熱敏電阻 Rt應選擇負溫度系數熱敏電阻
C．若要調低風扇 M 啟動溫度，可將 Rp中心抽頭向下
調
D．調試中發現風扇 M 始終不能啟動，原因可能是 R
的阻值太大
二、非選擇題（本大題共 4 小題，第 14小題 6分，第 15
小題 9分，第 16小題 3分，第 17小題 6分，共 24分）
14．如圖所示是平口鉗的結構示意圖，鉗口板１和鉗口板２通過小螺釘安裝在鉗座及活動鉗身上，
用于夾持工件，固定螺釘通過活動鉗身上的通孔與方形螺母相連固定，絲桿穿過方形螺母后安
《浙江省新高考創新卷》技術（三） 第 12 頁 共 14 頁
裝在鉗座上，墊圈 1、墊圈 2及螺母安裝在絲桿上。平口鉗的裝配需要以下環節：A．安裝固定
螺釘與活動鉗身；B．安裝方形螺母；C．安裝小螺釘與鉗口板；D．安裝墊圈２；E．安裝墊圈
１與絲桿；F．安裝螺母。

請分析平口鉗的結構和裝配工藝，回答以下問題：
（1）以鉗座為主體，合理的裝配流程為：Ｃ→ ▲ → ▲ →Ｅ→ ▲ → ▲
（在“ ▲ ”處填寫裝配環節的序號）；
（2）平口鉗又名機用虎鉗，是一種通用夾具。在金工 ▲ 加工時，人們常利用它來夾緊工
件（在 A．銼削；B．攻絲；C．鉆孔中選擇合適的選項，將序號填入“ ▲ ”處）；
（3）下列屬于標準件的是 ▲ （在 A．鉗座；B．鉗口板；C．絲桿；D．墊圈１中選擇合適
的選項，將序號填入“ ▲ ”處）
15．如圖所示是一款通用技術教室課桌圖，桌上木質隔板與木質桌面（厚度 40）固定連接，使得在
實踐操作時空間分割，增加安全。小明在上通用技術課時發現，因?yàn)楦舭鍖?dǎo)致視野不佳，而且
會影響有些實踐操作。小明計劃設計改進這一隔板，使得該隔板能方便拆卸及固定并且固定后
不需要其它任何輔助工具與輔件。小明已設計出了如圖所示的帶鉚釘?shù)母舭澹舭宄叽鐬殚L(zhǎng)寬
高為 1200mm*20mm*500mm，鉚釘尺寸及位置已在圖中標注，現請你幫小明設計與隔板配套的固
定座，固定座可用與桌面連接，要求如下：

A．固定座可以固定在桌面面上，不能破壞桌面；
B．固定座和隔板連接后，隔板可以固定和拆卸；
《浙江省新高考創新卷》技術（三） 第 13 頁 共 14 頁
C．不需要其它任何輔助工具與輔件就能固定與拆卸；
D．結構簡單，操作方便。
現提供給你 5mm厚、50mm寬的鋼板（長度足夠），請根據設計要求，完成以下任務：
（1）畫出固定座的設計草圖（支撐桿不需要畫），必要時可用文字說明；
（2）在設計草圖中標注固定座的必要尺寸；
（3）小明發現問題的途徑是 ▲ （在①觀察日常生活；②收集與分析信息；③技術試驗與
技術研究中選擇合適的選項，將序號填寫在“ ▲ ”處）；
（4）隔板安裝到固定座上之后，為了檢驗其是否達到設計要求，小明進行了以下試驗，其中不．
合理．．的是 ▲ 、 ▲ （在以下試驗方案中選擇合適的選項，將序號填寫在
“ ▲ ”處）。
①將隔板安裝到位置后，測試其從水平到豎直位置的轉動是否方便；
②將隔板安裝好后，在隔板上稍加水平力，觀察固定座是否松動；
③將隔板安裝好后，在隔板上施加豎直力，觀察固定座是否松動；
④將隔板拆卸后，測試其固定的牢固程度；
⑤將隔板安裝好后，再進行拆卸，試驗拆裝是否方便。
16．補畫三視圖中所缺的三條線

17．小明同學想設計制作一個熱帶魚缸溫度控制電路，查閱資料得知大部分熱帶魚適宜溫度在 20℃
-30℃左右。小明設計了兩個如圖所示的方案。兩方案中比較器和 555 集成電路的特性如下表，
請根據電路圖和描述完成以下題。
《浙江省新高考創新卷》技術（三） 第 14 頁 共 14 頁

方案一

方案二






表 1：比較器特性

輸入 輸出 Uo
U+ > U- 高電平
U+ < U- 低電平

表 2：555電路特性
4腳 6腳 ２腳 ３腳
高電平 >2/3Vcc >1/3Vcc 低電平
高電平 <2/3Vcc >1/3Vcc 保持
高電平 × <1/3Vcc 高電平
低電平 × × 低電平
（1）方案一的 Rt1和方案二的 Rt2、 Rt3分別應選用的熱敏電阻是 ▲ （在 A、Rt1選負溫
度系數熱敏電阻，Rt2、Rt3選正溫度系數熱敏電阻；B、 Rt1選正溫度系數熱敏電阻，Rt2、
Rt3選負溫度系數熱敏電阻；C、Rt1、Rt2、Rt3均選負溫度系數熱敏電阻；D、Rt1、Rt2、
Rt3均選正溫度系數熱敏電阻中選擇合適的選項，填入“ ▲ ”中。）
（2）方案一的溫度控制電路，存在缺點有： ▲ 、 ▲ （在 A、繼電器啟動頻繁；B、
加熱器一直加熱 ；C、達到設定溫度時，實際溫度只在很小幅度范圍內變化；D、達到設定
溫度后，實際溫度可以在較大范圍內變化；E、溫度的高低控制不能調節中選擇合適的選項，
填入“ ▲ ”中。）
（3）小明發現虎皮魚對水溫非常敏感，需要控制在 22℃-26℃，下列對方案二的改進調試可行
的是 ▲ （在 A、調大 RP1，調小 RP2;B、調小 RP1,調大 RP2;C、調小 RP1和 RP2；D、
調大 RP1和 RP2中選擇選擇合適的選項，填入“ ▲ ”中。）
（4）請將虛線框內的 555電路連線補充完整。

展開更多......

收起↑
