技術世界中的設計
——By LCB

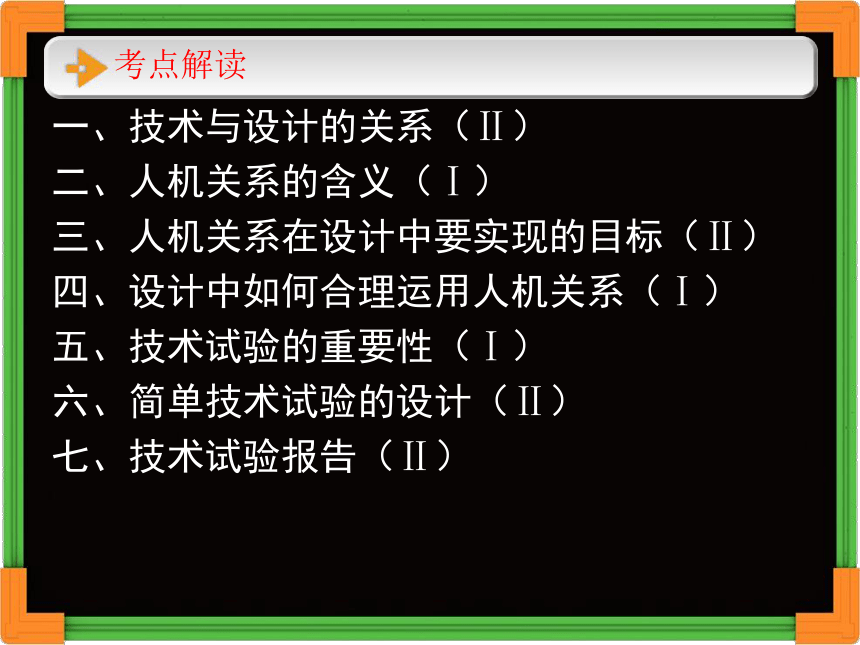

考點解讀
一、技術與設計的關系（Ⅱ）
二、人機關系的含義（Ⅰ）
三、人機關系在設計中要實現的目標（Ⅱ）
四、設計中如何合理運用人機關系（Ⅰ）
五、技術試驗的重要性（Ⅰ）
六、簡單技術試驗的設計（Ⅱ）
七、技術試驗報告（Ⅱ）
例題精析
【例1】據浙江某報紙報道，手工設計的老式的家用縫紉機價格只有100多元。隨著計算機技術的發展，浙江某民營企業與中科院計算所合作，設計了一款家用電腦縫紉機，可以賣到7000多元。這種新款縫紉機上有一個USB接口，只要插上U盤，縫紉機就會自動將U盤中的圖案繡到布料上。這個案例主要說明了
A．技術的發展離不開設計
B．技術發展對設計產生重要影響
C．設計具有豐富的內涵
D．技術進步制約、阻礙設計的發展
【分析】主要考查設計與技術之間的關系，案例中電腦縫紉機只有在信息技術快速發展的今天才能得以實現，說明技術發展對設計產生重要影響。
【答案】B
舉一反三

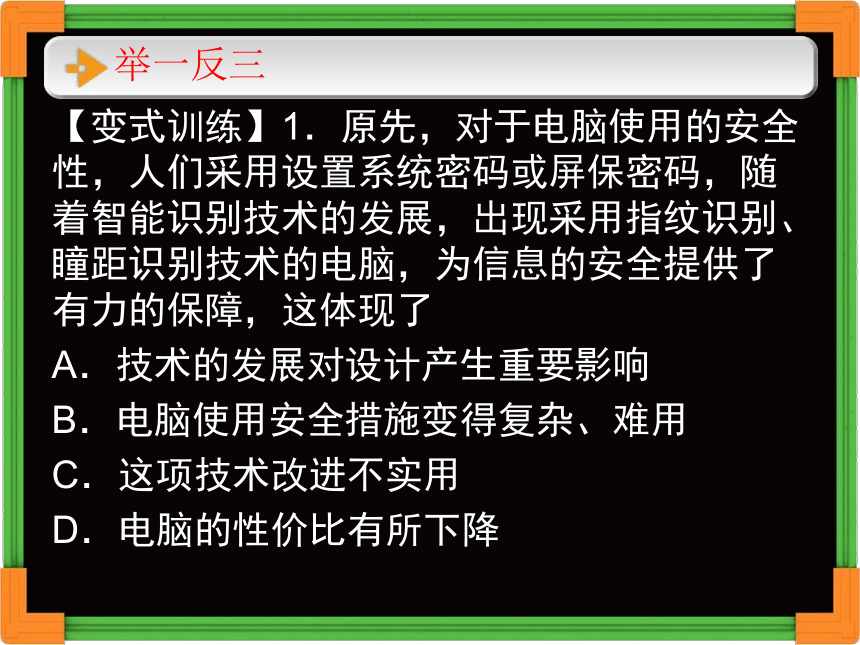

【變式訓練】1．原先，對于電腦使用的安全性，人們采用設置系統密碼或屏保密碼，隨著智能識別技術的發展，出現采用指紋識別、瞳距識別技術的電腦，為信息的安全提供了有力的保障，這體現了
A．技術的發展對設計產生重要影響
B．電腦使用安全措施變得復雜、難用
C．這項技術改進不實用
D．電腦的性價比有所下降
例題精析

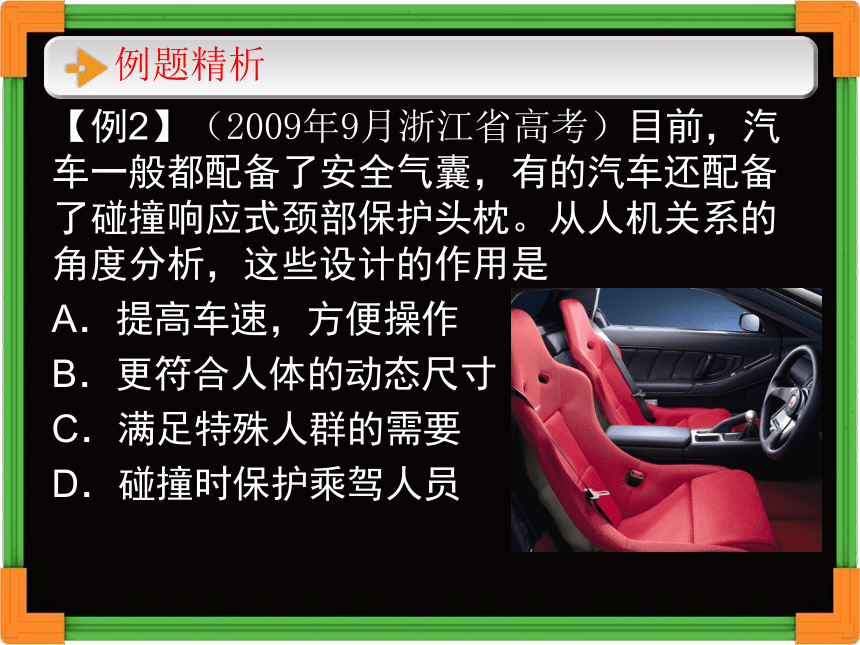

【例2】（2009年9月浙江省高考）目前，汽車一般都配備了安全氣囊，有的汽車還配備了碰撞響應式頸部保護頭枕。從人機關系的角度分析，這些設計的作用是
A．提高車速，方便操作
B．更符合人體的動態尺寸
C．滿足特殊人群的需要
D．碰撞時保護乘駕人員
【分析】主要考查人機關系的目標，安全氣囊的作用是在汽車發生事故時保護乘駕人員，減少受到的傷害。
【答案】D
舉一反三

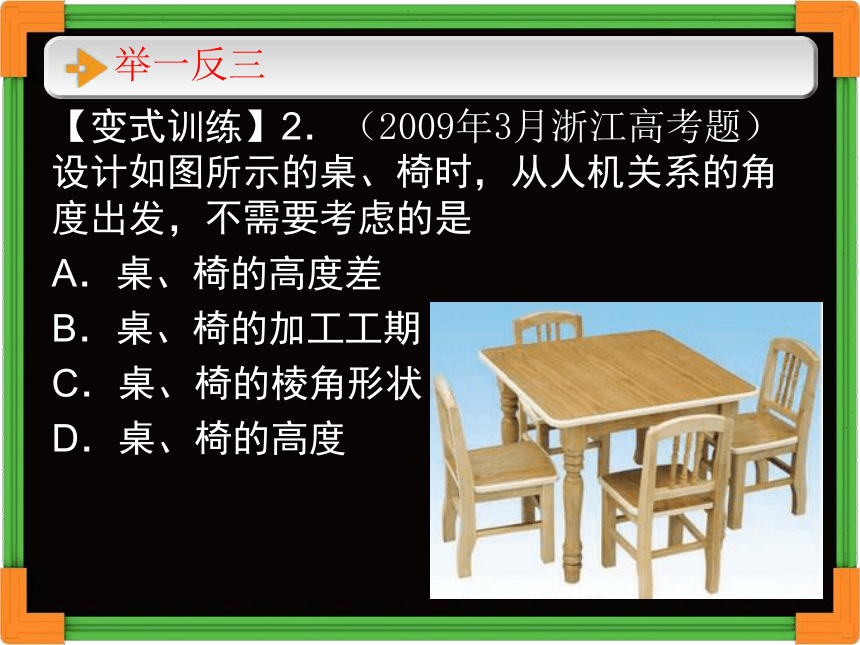

【變式訓練】2．（2009年3月浙江高考題）設計如圖所示的桌、椅時，從人機關系的角度出發，不需要考慮的是
A．桌、椅的高度差
B．桌、椅的加工工期
C．桌、椅的棱角形狀
D．桌、椅的高度
例題精析
【例3】（2010年3月浙江省高考）武廣高速鐵路是我國首條設計時速350km的客運專線，它有以下特點：①時速是目前世界高速鐵路商業運營的最高速度；②車內寬敞、明亮、通透；③振動和噪音符合國家標準要求；④在路基面和地基中埋設儀器，精確測量路基變形，并能自動報警；⑤列車上裝有速度檢測裝置，能夠向旅客實時顯示列車運行速度；⑥車內溫度、濕度、空氣質量可自動調節，座椅可旋轉；⑦運行控制系統能夠保證前后列車有必要的安全距離，有效防止列車追尾事故；⑧超大載客量，發車時間間隔短，年旅客輸送量可達數億次。
請根據上述特點回答以下問題：
（1）實現了人機關系高效目標的有 、 ；
（2）實現了人機關系安全目標的有 、 ；
（3）實現了人機關系舒適目標的有 、 ；
請根據上述特點回答以下問題：
（1）實現了人機關系高效目標的有 、 ；
（2）實現了人機關系安全目標的有 、 ；
（3）實現了人機關系舒適目標的有 、 ；
【分析】本題主要考查人機關系在設計中要實現的目標。高效是指合理或最優地分配人和機的功能，以促進兩者的協調，提高人的工作效率。舒適是指人在使用產品的過程中，人體能處于自然的狀態，操作或使用的姿勢能夠在人們自然、正常的肢體活動范圍之內，從而使人不致過早地產生疲勞。安全是指產品對人的身體不構成生理上的傷害。
【答案】（1）①⑧（2）④⑦（3）②⑥
舉一反三
【變式訓練】3．(2008年10月浙江省高考)現代汽車普遍采用了高靠背座椅（如圖），座椅靠背的角度可以調節，座椅上配有安全帶，通道兩邊座椅的扶手可以翻轉以方便旅客進出。請從人機關系的角度評價分析：
（1）哪些設計體現了高效目標？
（2）哪些設計體現了舒適目標？
（3）哪些設計體現了安全目標？
例題精析
【例4】（2008年10月浙江省高考）在手機開發過程中，需要對一些零部件進行性能試驗，下列針對手機按鍵的試驗項目不必要的是
A．按鍵表面的耐磨損試驗
B．按鍵可承受的按擊次數試驗
C．按鍵材料的耐超高溫試驗
D．按鍵表面的觸感試驗
【分析】主要考查技術試驗的內容，聯系實際生活，手機不可能在超高溫環境下使用，所以不必要做按鍵材料的耐超高溫試驗。
【答案】C
舉一反三
【變式訓練】4．如圖所示的插座設計得非常巧妙，立式圓柱造型既節省空間，又有藝術品的美感，而且每個插口都可旋轉，插入多個插頭也不會擁擠。顧客在購買時不能進行的技術試驗是
A．對每個插頭進行通電試驗
B．對每個插頭旋轉靈活性進行試驗
C．對插座的穩定性進行試驗
D．對插座的耐用性能進行試驗
例題精析
【例5】（2009年3月浙江省高考）在現代機械設計中，一般利用計算機技術對產品機械性能進行仿真試驗，這種試驗的方法屬于
A．實物試驗法
B．強化試驗法
C．虛擬試驗法
D．移植試驗法
【分析】利用計算機來虛擬現實中的技術設計原型并進行試驗的方法稱為虛擬試驗法。
【答案】C
舉一反三
【變式訓練】5．汽車設計制造時，為了試驗汽車受到的空氣阻力，根據汽車實際行駛幾何相似理論、空氣動力學相似理論，利用風洞進行技術試驗，這種技術試驗的方法屬于
A．優選試驗法
B．模擬試驗法
C．虛擬試驗法
D．強化試驗法
例題精析
【例6】（2008年10月浙江省高考）現有一個卡通造型的花盆架（如圖所示），花盆架用鋼筋制成，腳掌用鐵板焊接而成。
請設計一個簡易的試驗方案，用花盆作為試驗器材，檢驗該花盆架在平地上站立時左右翻到的穩定性。
試驗名稱： ① 。
試驗目的： ② 。
試驗準備：帶有不用重量標記的花
盆若干，待測試花盆架。
試驗過程：將花盆架在平地上站立
放穩； ③ 。
（2）若花盆架左右穩定性不夠，為了提高其穩定性，請從以下三個方面各提出一種具體的改進措施：
①改變重心；
②改變支撐面；
③改變結構的形狀。
【答案】
①花盆架穩定性的測試
②測試花盆架的穩定性
③依次在左側掛不同質量的花盆，觀察并記錄花盆架是否會翻倒，
依次在右側掛不同質量的花盆，觀察并記錄花盆架是否會翻倒。
【答案】
①降低重心（如增加腳掌的重量、降低花盆架高度、增加花盆吊繩長度）
②增加支撐面積（如增加兩條支撐腳的大小、間距、增加支撐）
③改變結構的形狀（如增加支撐腳、縮短橫梁的長度）
好題熱練 考試不難
模擬測試卷（一）
選擇題：2
非選擇題：24、26
模擬測試卷（二）
選擇題：1、2、3
非選擇題：24、26
模擬測試卷（三）
選擇題：1
非選擇題：24、26
