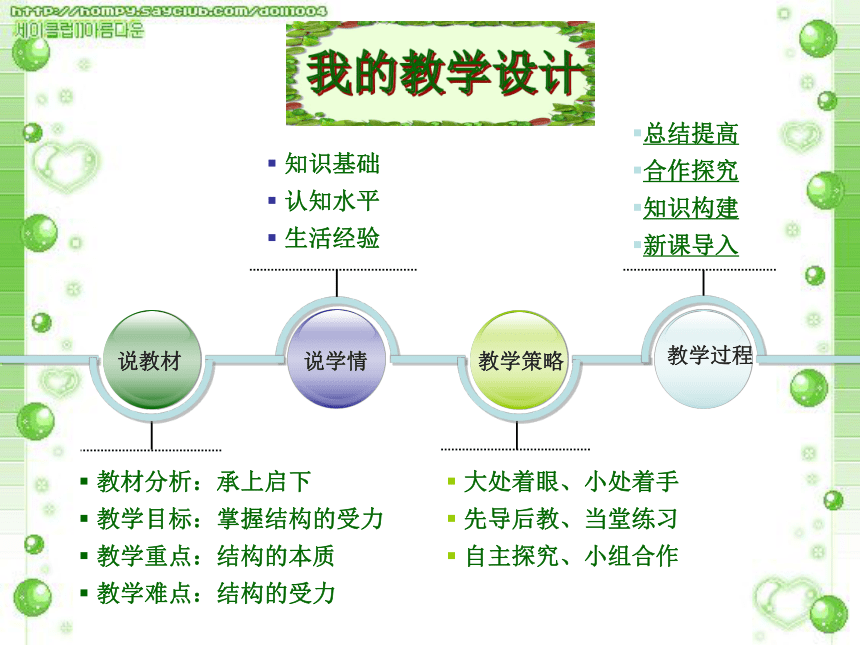

教材分析：承上啟下
教學目標：掌握結構的受力
教學重點：結構的本質
教學難點：結構的受力
說教材
說學情
教學策略
教學過程
總結提高
合作探究
知識構建
新課導入
知識基礎
認知水平
生活經驗
大處著眼、小處著手
先導后教、當堂練習
自主探究、小組合作

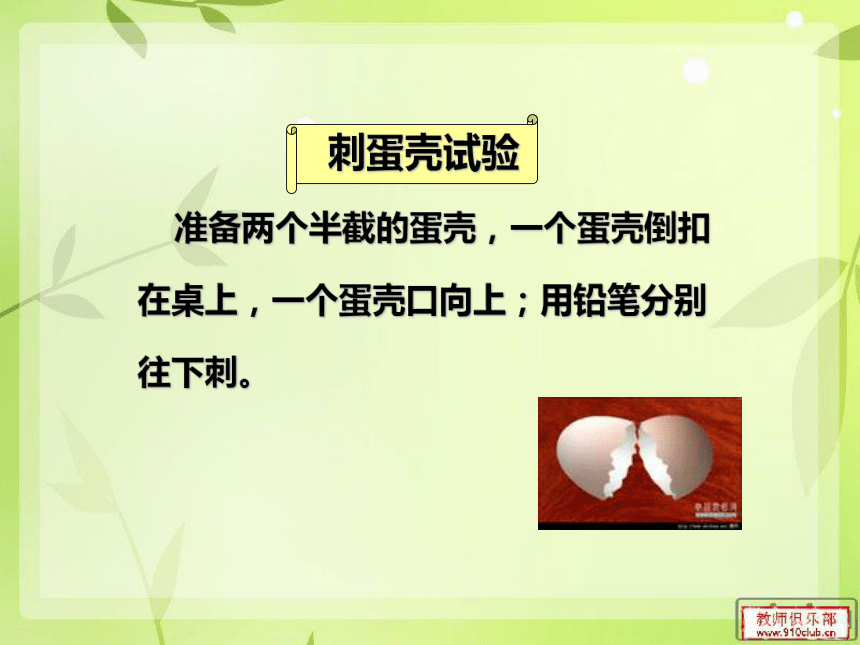

刺蛋殼試驗
準備兩個半截的蛋殼，一個蛋殼倒扣在桌上，一個蛋殼口向上；用鉛筆分別
往下刺。

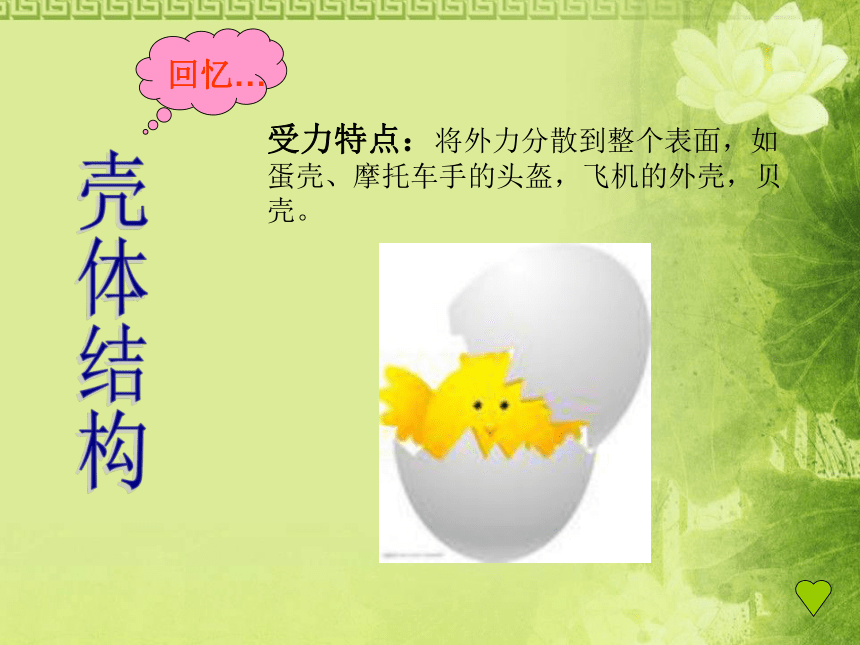

受力特點：將外力分散到整個表面，如蛋殼、摩托車手的頭盔，飛機的外殼，貝殼。
回憶…

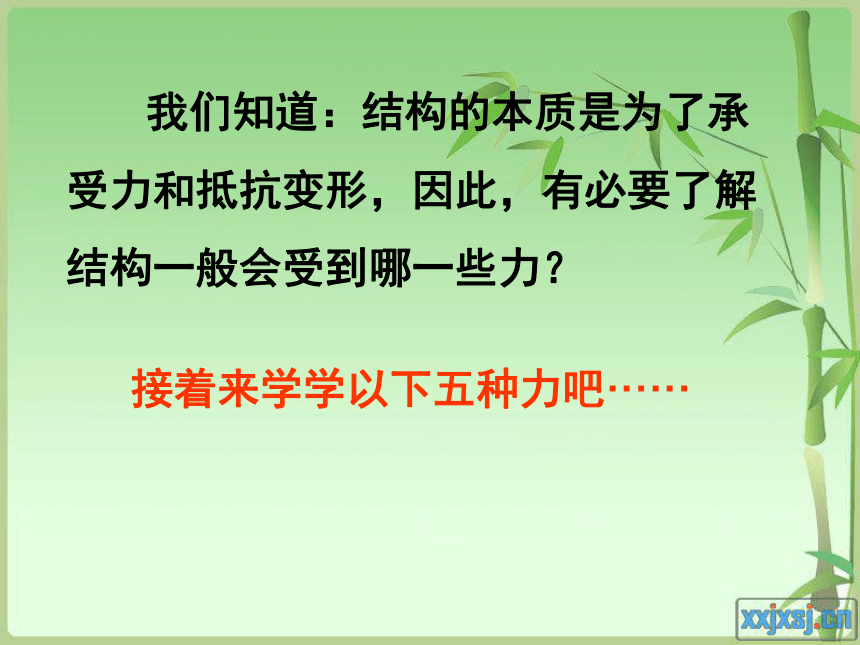

我們知道：結構的本質是為了承受力和抵抗變形，因此，有必要了解結構一般會受到哪一些力？
接著來學學以下五種力吧······

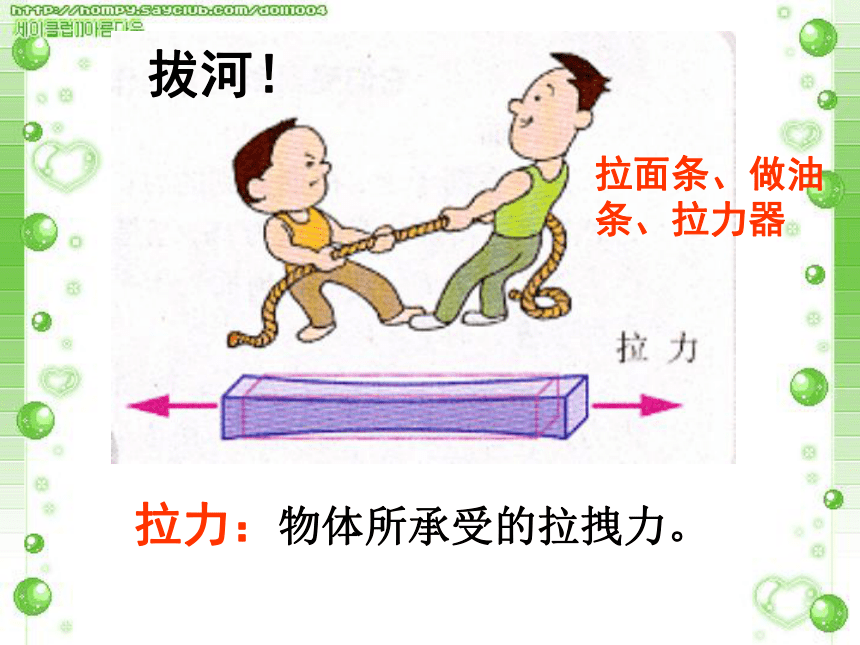

拉力：物體所承受的拉拽力。
拔河！
拉面條、做油條、拉力器

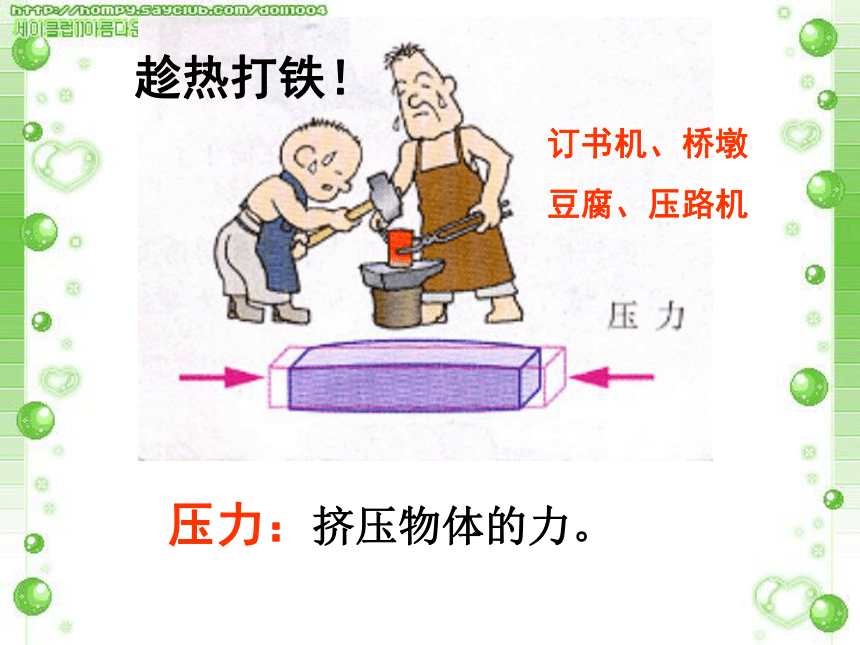

壓力：擠壓物體的力。
趁熱打鐵！
訂書機、橋墩
豆腐、壓路機

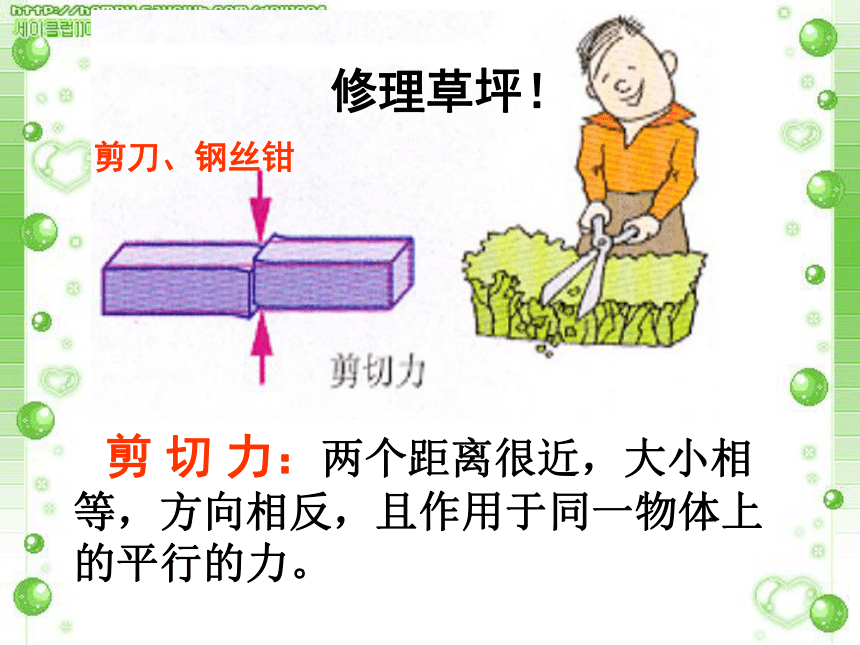

剪 切 力：兩個距離很近，大小相等，方向相反，且作用于同一物體上的平行的力。
修理草坪！
剪刀、鋼絲鉗

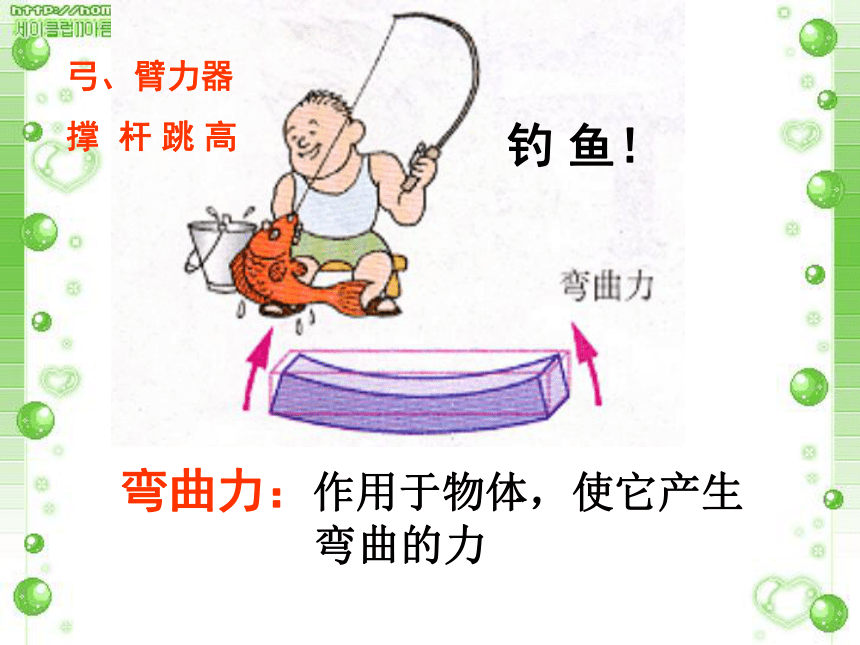

彎曲力：作用于物體，使它產生
彎曲的力
釣 魚！
弓、臂力器
撐 桿 跳 高
扭轉力：反方向向物體兩端均勻施力，使物體發生扭轉形變的力。
擰干衣服！
擰瓶蓋
麻花條
拉力 作用于物體 ,使它產生彎曲的力 (拉伸)
壓 力 兩個距離很近 ,大小相等,方向相反,且作用于同一物體上的平行力 （壓縮）
剪切力 擠壓物體的力
扭轉力 物體所承受的拉拽力
彎曲力 反方向向物體兩端均勻施力,使物體發生扭轉形變的力（彎曲）
請 連 線
把單杠看成結構，構件有：杠體、立柱、拉桿。
活動：閱讀+朗讀 ：P12
梁的受力
1、杠體AB
⑴自身重力　　　　　向下
⑵運動員的壓力　　　向下
⑶立柱支撐力（壓力）向上
2、立柱AC
⑴重力　　　　　 向下
⑵杠體壓力　　　 向下
⑶地面支撐力（壓力） 向上
3、拉桿
不受力，增加立柱的牢固性
結論1：
杠體總是朝著人體所在的瞬間位置的方向上發生彎曲
球
球
球
球
F
球
小球?qū)潭c(diǎn)的作用力的方向，從固定點指向小球球心所處的瞬間位置。
名稱 力的名稱 施力
物體 方向 效果
杠體 重力 地球 向下 彎曲
離心力
（拉力） 人 與向心力反向 彎曲
支撐力
（壓力） 立柱 方向不定
彎曲
立柱
拉杠
的
受
力
與
變
形
想一想
杠體和立柱的上端相連，人的作用力
通過杠體作用于立柱，將可能發生彎
曲變形,如果要向前發生彎曲，請問同
學們有什么方法可以抵消這種彎曲呢？
①立柱埋深一點
②用一個力從反方向拉
結論2：
任意時刻，對于立柱，由人運動所產生的彎矩M1，都有一個由立柱埋在地下部分和拉桿共同產生的反彎矩M2來平衡，以保持單杠整體的穩定。
名稱 力的名稱 施力物體 方向 效果
立柱 重力 地球 向下 壓縮
壓力 杠體 與對杠體支撐力反向 彎曲
壓縮
拉力 拉杠 沿拉軒軸線 壓彎
支撐力 地基 方向不定 壓彎
拉杠 拉力 立柱 沿桿件軸線 拉伸
拉力 地面 沿桿件軸線 拉伸
①棚室荷載與立柱受力
②梁的受力
③拱結構的應用
課后
討論哦
1.結構所受的常見的五種力
2.結構的本質
3.單杠的結構分析
單杠的結構（構件）及組成構件的受力和變形。
4.棚室屋架結構分析
技術小試驗
1、哪種情況下紙板的抗壓
能力最強？
2、還有更好的方案嗎？
雞蛋承載試驗
①材料：竹簽10根，502膠水一袋
②工具：十錦銼一套，鉗子一把
③要求：制作一個秋千架，此秋千架的寬度 大于10cm，高度大于15cm，可承受一定重量的沙袋在其上蕩秋千
④注意事項：
ⅰ） 是用膠水前要仔細閱讀使用說明書并按 要求操作。
ⅱ）先設計后制作。所有材料數量限定，如有 損壞，不再增加。
