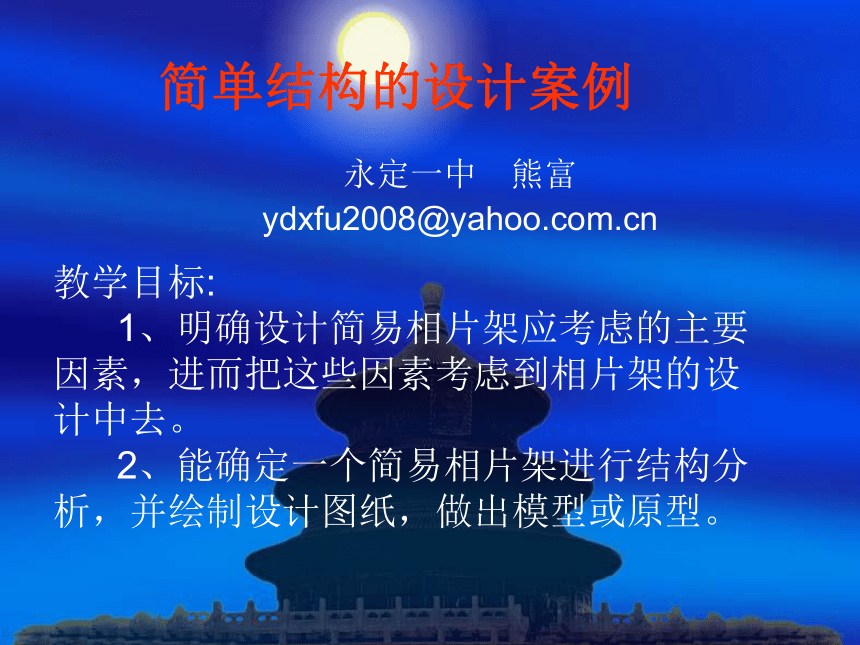

簡單結構的設計案例
永定一中　熊富

教學目標:
1、明確設計簡易相片架應考慮的主要因素，進而把這些因素考慮到相片架的設計中去。
2、能確定一個簡易相片架進行結構分析，并繪制設計圖紙，做出模型或原型。

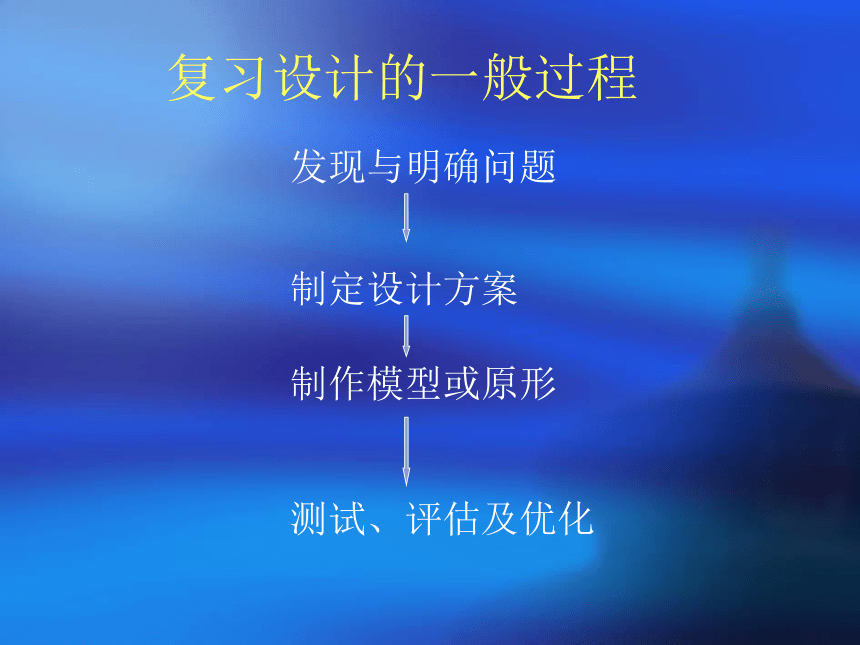

復習設計的一般過程
發現與明確問題
制定設計方案
制作模型或原形
測試、評估及優化

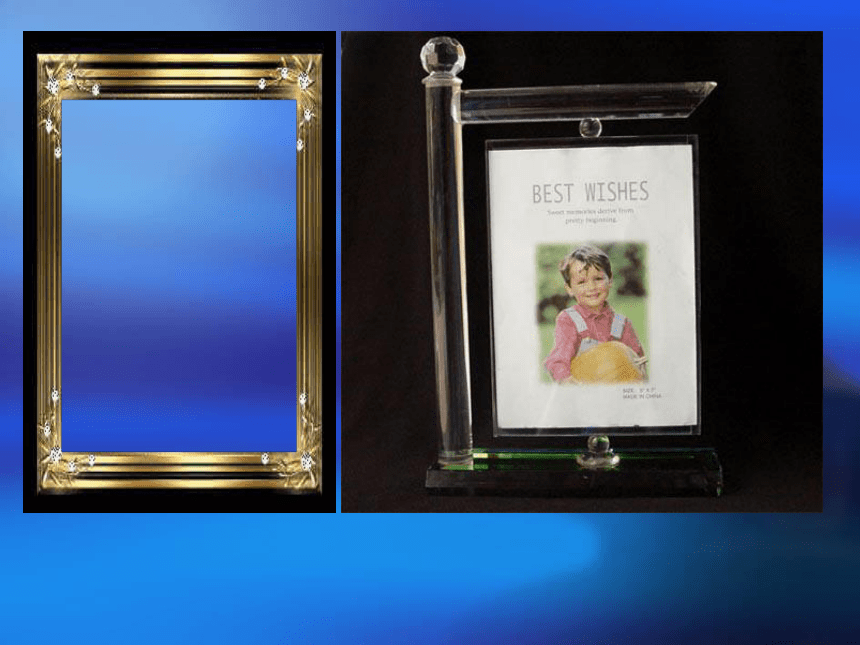

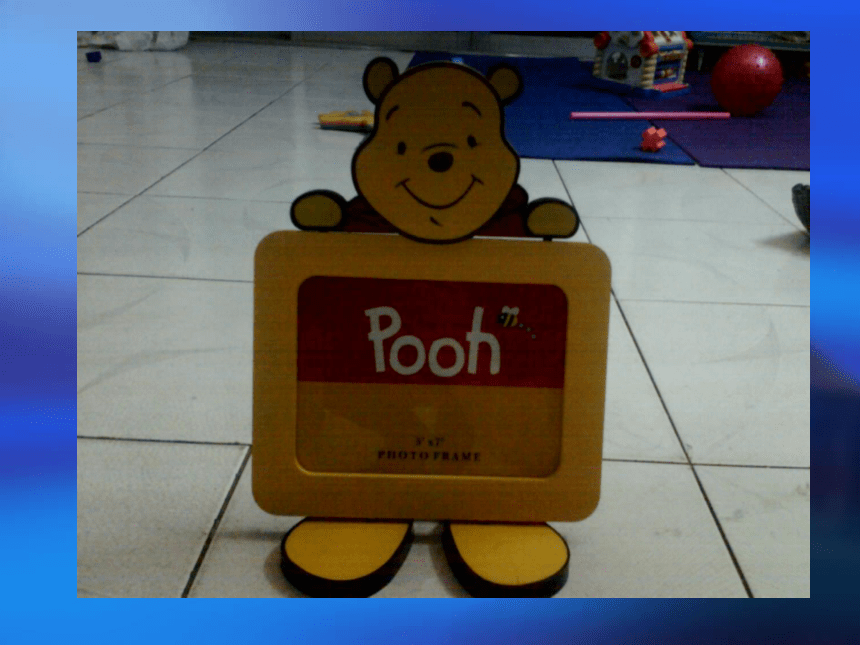

相片架的部件
相框
支撐架
襯底
封面
其它

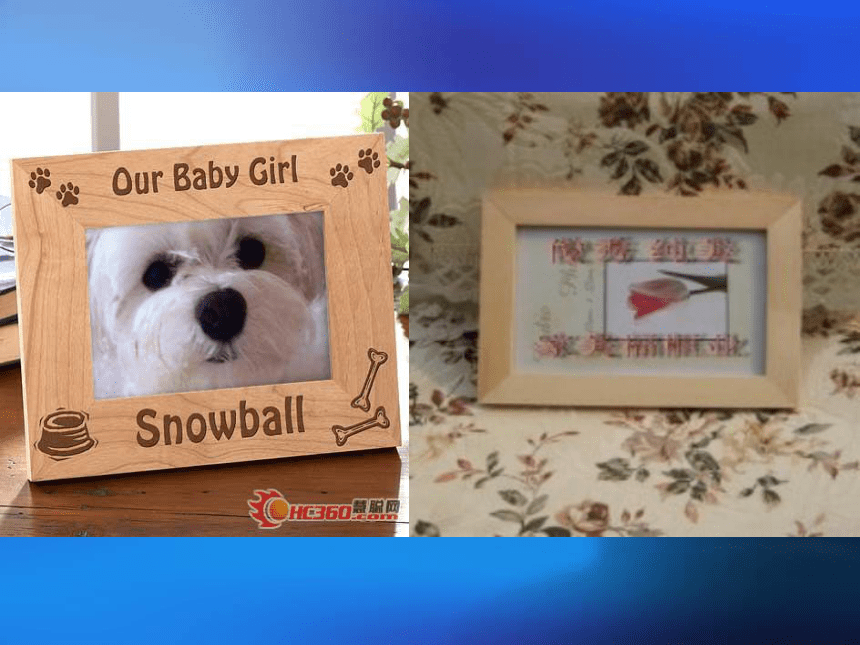

相框
作用:
相框是相片架的主體部分,決定了相片架的外形和大小
設計中主要的考慮因素
穩定性、美觀性、適用性、環保等
幾何形狀的選擇
相框的邊框的連接方式
截面形狀
邊框內側要有凹槽
支架
支架的作用：
支撐相框，使之能夠豎立，不易翻倒
支架的設計
相片架的設計要求
１、能方便地取放相片。
２、具有一定的穩定強度。相框不易變形，支架不容易松動；相框與支架連接牢固。
３、具有一定的裝飾性。
４、相框的長度、寬度、厚度的尺寸要求為１７５mm×125mm×10mm，相框尺寸也可以根據實際的情況進行適當調整。
5、材料自己選定。
簡單結構設計的評價
評價角度 程度評價 評價說明
創新性 低 中 高
穩定性 低 中 高
操作難易程度 低 中 高
資源應用是否合理 低 中 高
有無優化過程 低 中 高
是否環保 低 中 高
其它 低 中 高
小結
這一節課的任務是完成一個簡易相片架的設計。要考慮的因素有穩定性、技術規范性、經濟性、美觀性、適用性、環保性等。為了能夠讓方案達到比較完美的程度，方案要不斷地優化和改進。
作業
1、課后大家繼續完善自己的設計方案，把它繪成草圖或設計圖。
2、圖紙設計完成后，開始制作模型或原型，并于兩周內交上來。
