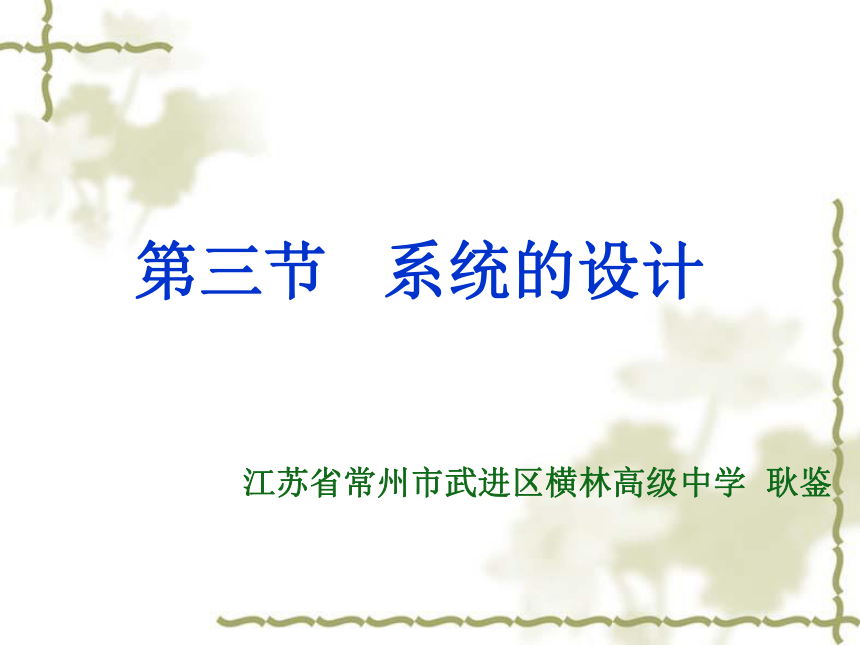

第三節 系統的設計
江蘇省常州市武進區橫林高級中學 耿鑒

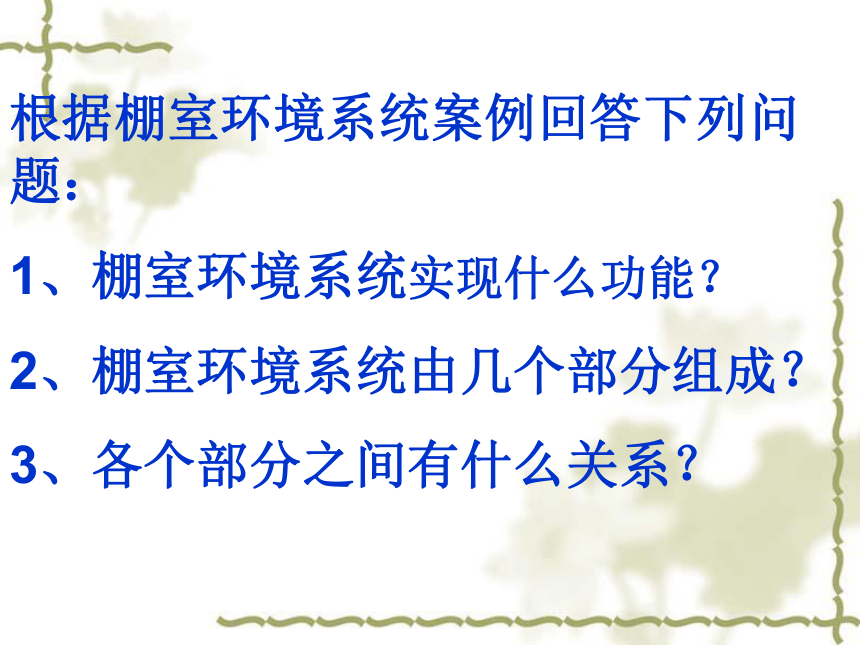

根據棚室環境系統案例回答下列問題：
1、棚室環境系統實現什么功能？
2、棚室環境系統由幾個部分組成？
3、各個部分之間有什么關系？

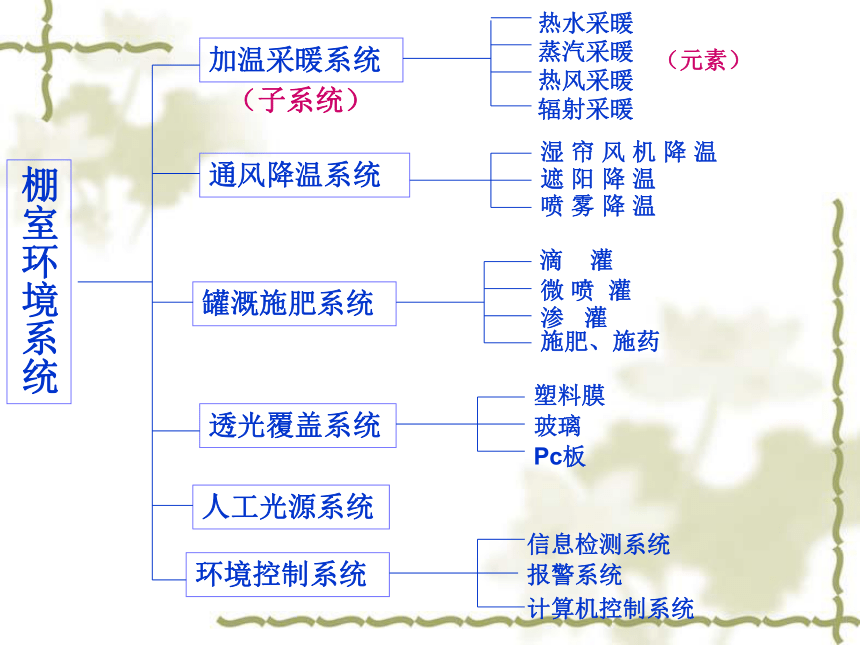

棚室環境系統
加溫采暖系統
通風降溫系統
罐溉施肥系統

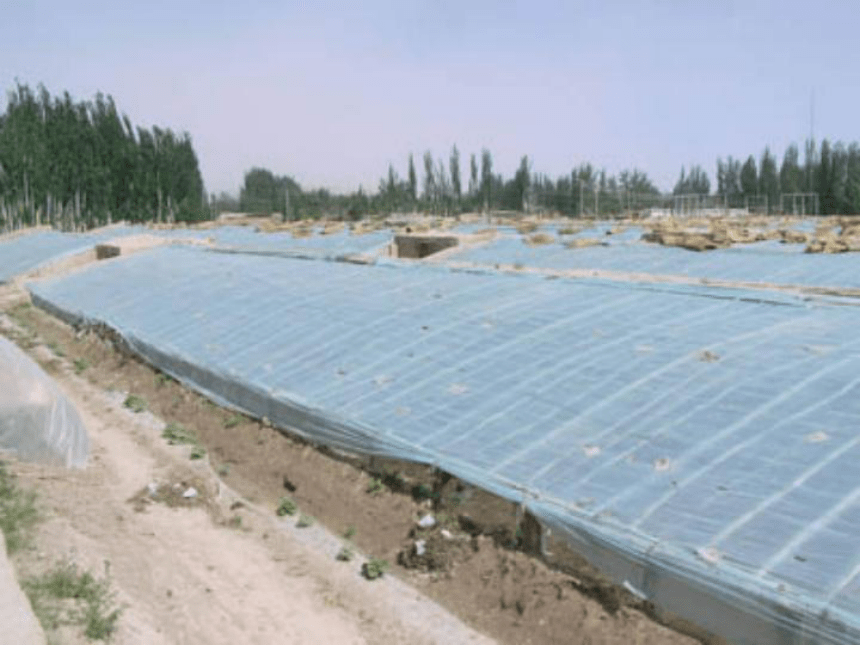

透光覆蓋系統
人工光源系統
環境控制系統
熱水采暖
蒸汽采暖
熱風采暖
輻射采暖
濕 簾 風 機 降 溫
噴 霧 降 溫
遮 陽 降 溫
滴 灌
微 噴 灌
滲 灌
施肥、施藥
塑料膜
玻璃
Pc板
計算機控制系統
報警系統
信息檢測系統
（子系統）
（元素）
學院國際大廈

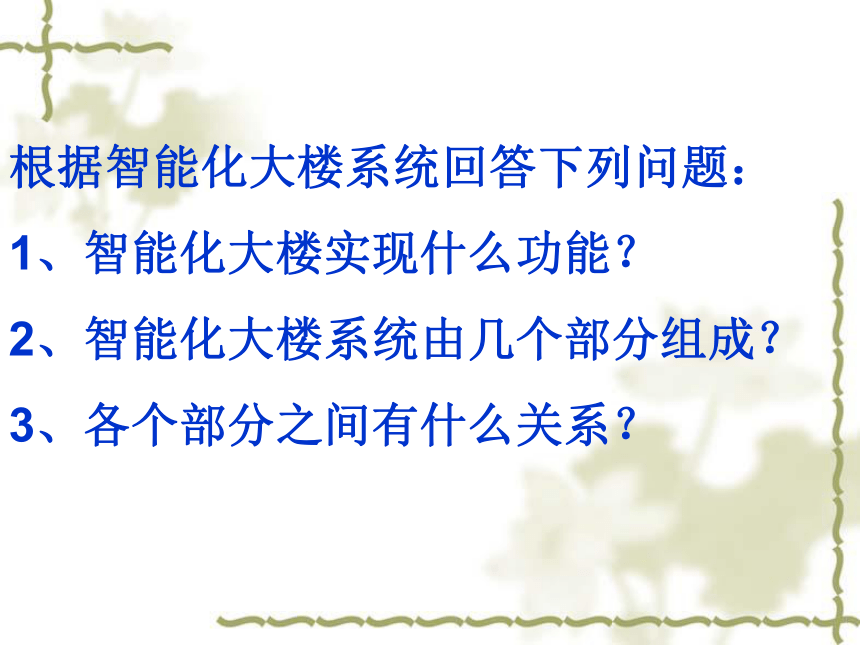

根據智能化大樓系統回答下列問題：
1、智能化大樓實現什么功能？
2、智能化大樓系統由幾個部分組成？
3、各個部分之間有什么關系？

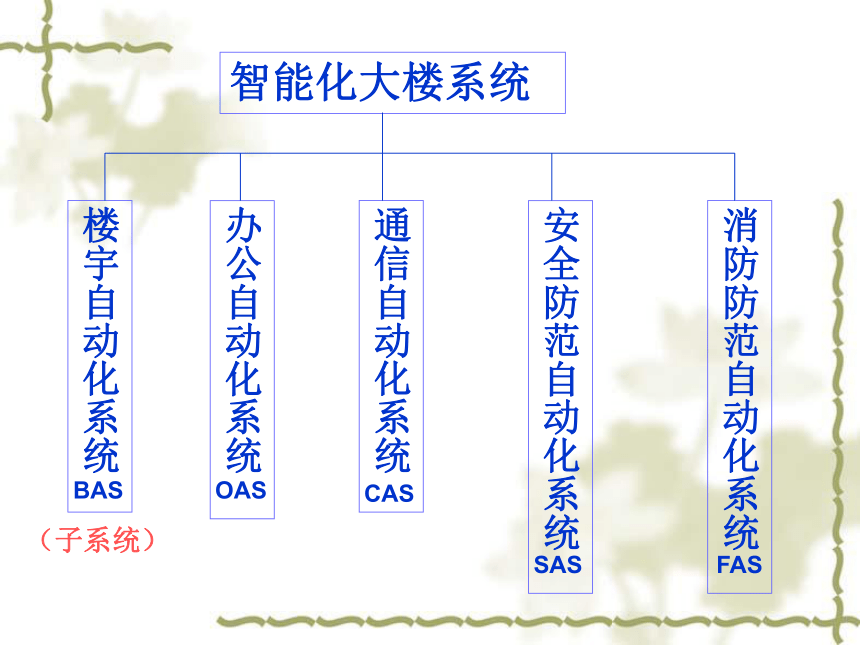

智能化大樓系統
樓宇自動化系統
辦公自動化系統
通信自動化系統
安全防范自動化系統
消防防范自動化系統
BAS
OAS
CAS
SAS
FAS
（子系統）

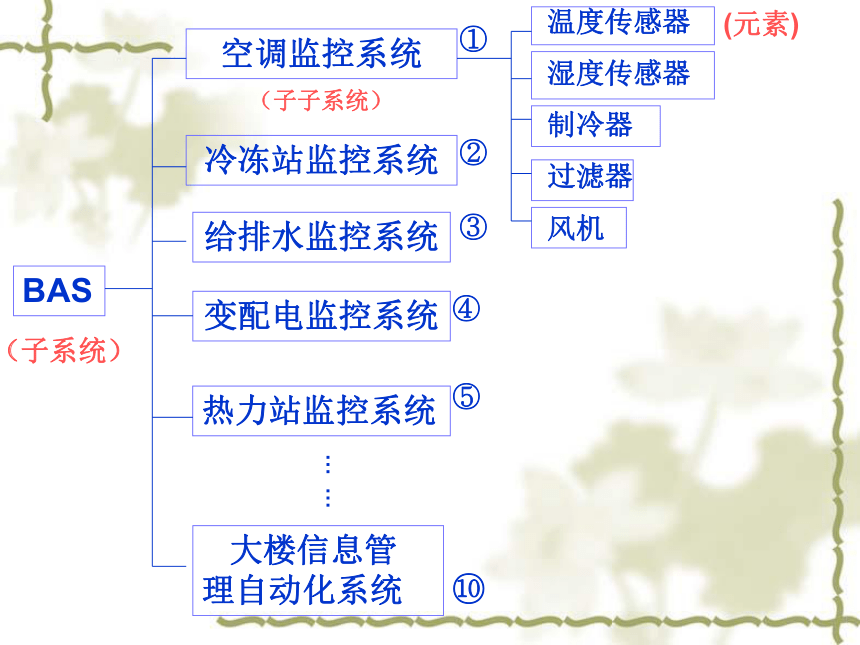

BAS
空調監控系統
冷凍站監控系統
給排水監控系統
變配電監控系統
熱力站監控系統
… …
大樓信息管 理自動化系統
①
②
③
④
⑤
⑩
（子系統）
（子子系統）
溫度傳感器
濕度傳感器
制冷器
過濾器
風機
(元素)

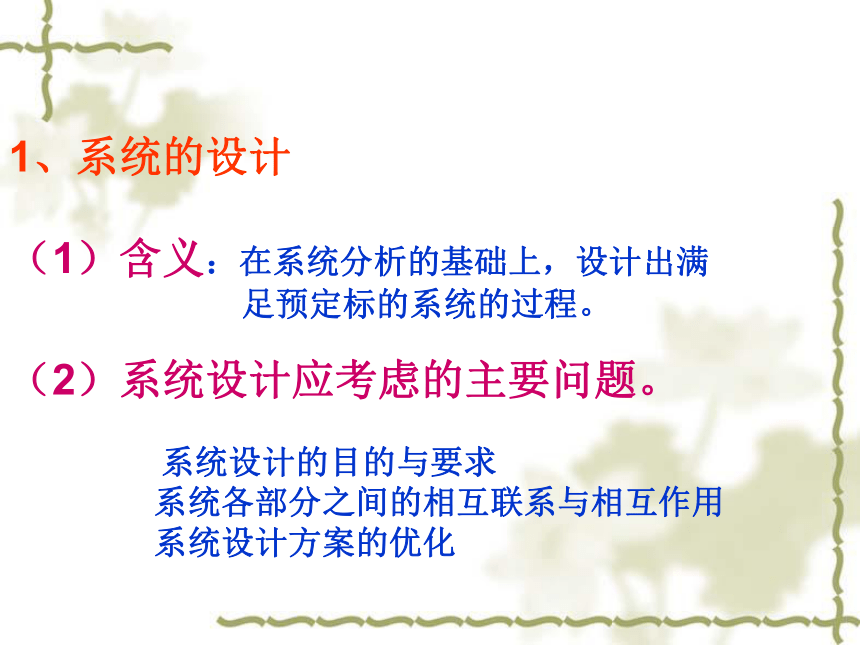

（1）含義：在系統分析的基礎上，設計出滿
足預定標的系統的過程。
1、系統的設計
（2）系統設計應考慮的主要問題。
系統設計的目的與要求 　　系統各部分之間的相互聯系與相互作用 　　系統設計方案的優化

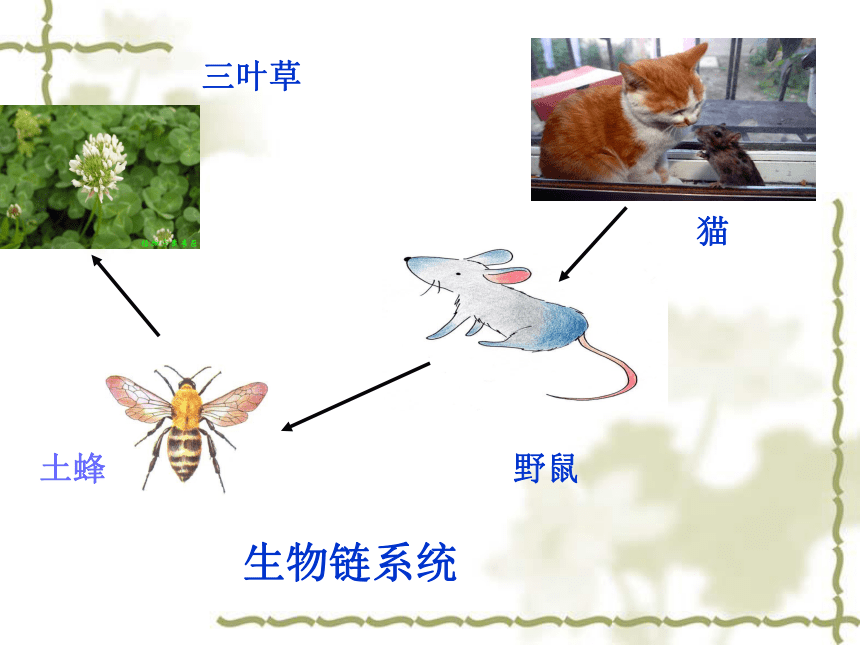

生物鏈系統
土蜂
野鼠
貓
三葉草
1.要實現的總體目標是安全、經濟、快速地完成筑路工程。
2.要選擇好筑路技術設計方案，如公路要越過兩座山坡，是穿隧
道還是繞道行。
3.要考慮工期、人員、材料的具體安排方案，降低材料成本，減
少材料浪費，在不增加過多人員的前提下，提高工程進度等。

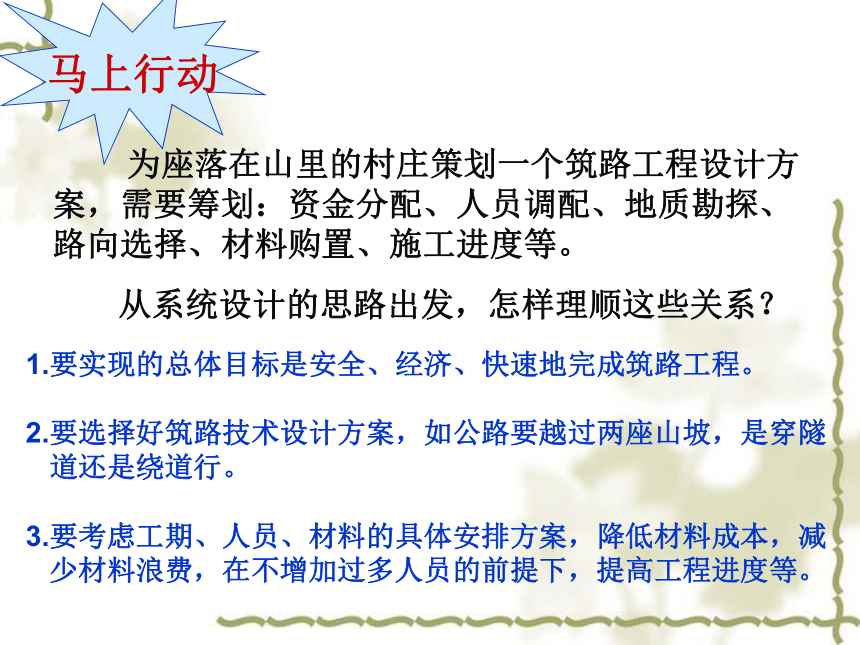

馬上行動
為座落在山里的村莊策劃一個筑路工程設計方案，需要籌劃：資金分配、人員調配、地質勘探、路向選擇、材料購置、施工進度等。
從系統設計的思路出發，怎樣理順這些關系？
（3）系統設計的一般步驟。
（3）系統設計的一般步驟。
①將系統分解為若干個小系統
②確定各子系統的目標、功能及相互關系
③對子系統進行技術設計和評價
④對系統進行總體技術設計和評價
2、簡單系統設計的實現
系統設計多用于比較復雜的社會系統工程、經濟系統工程、
規劃系統工程、生態系統工程、能源系統工程、交通運輸系統
工程、農業系統工程、工業及企業系統工程、軍事系統工程等
方面。
3、系統設計的主要過程
　結合編制《學校田徑運動會競賽日程表》來分析闡述系統設計
的主要過程。
1、提出設計問題
學校每年都舉行田徑運動會，如果你是學生會的體育部長，
會如何組織編制好《學校田徑運動會競賽日程表》。
2、收集與分析相關資料（包括外部環境及約束條件）
(1)學習競賽規程和田徑規則，了解運動會的期限、天數，作息時
間，開、閉幕式(表演內容)的時間；
(2)了解參賽單位人數、組別設置；
(3)場地器材條件、跑道條數、跳躍和投擲場地及器材數量；
(4)熟悉賽次的安排、錄取辦法、錄取名次、計分辦法；
(5)掌握裁判員的人數和水平、等級情況。
(6)查閱學校前幾屆運動的相關資料。
　3、確定設計目的
編制好編排合理，符合競賽規程和學校實際的《學校
田徑運動會競賽日程表》。
4、系統的設計（重點考慮：系統由哪些組分組成？
系統各組分具有什么功能？各組分如何配合工作？如何
解決矛盾沖突？）；
A、競賽日程的編排原則 　　（1）比賽的間隔時間（最短）：200米及200米以下各項為45分鐘；200米以上
至1000米各項為90分鐘；1000米以上各項目不在同一天；全能各單項間
休息30分鐘（以最后一人結束比賽到下一項比賽第一人開始）。 　　（2）盡量不安排項目沖突。 　　（3）盡量照顧兼項之間的時間間隔，及格賽后間隔一天進行正式比賽。 　　（4）不同組別的同一田賽項目，一般不連續安排在同一單位。 　　（5）不同組別的同一徑賽項目，最好銜接進行。 　　（6）跨欄項目一般安排各單元的第一項，還可安排在長距離競走、跑之后進行。 　　（7）決賽時預計能破紀錄的項目，可分配到各個單元。 　　（8）同一時間不安排、兩個田賽長投項目。 　　（9）競走、長跑時最好不要安排標槍。 　　（10）撐竿跳高盡可能安排在上午。 　　（11）接力賽盡量安排在單元的最后。 　　（12）精彩的項目盡可能安排在開、閉幕式后或節假日。 　　（13）田賽項目注意場地的合理運用。 　　（14）最后一個單元盡量少安排項目。 　　（15）盡可能使田賽和徑賽同時結束。
B、競賽日程的編排方法 　　按競賽規程規定的比賽天數、單元、時間、組別和
項目等，填寫競賽日程安排表，再根據競賽規程中的參
賽單位、報名要求等預計各項賽次，然后先填全能項目，
后排單項；單項中先排徑賽，后排田賽。
C、編排比賽秩序：
（1）先排全能項目，其次是賽次多的項目，再排跨欄和
其他徑賽項目。 （2）參閱兼項表進行核對，檢查有無兼項沖突。 （3）排完徑賽再排田賽，注意兼項和性質相關項目的先
后順序。 （4）全部項目排好后，應詳細檢查，如有不妥之處，再
進行調整。
5、系統的評價及優化
編排出多個方案，從中篩選最佳方案。對《學校
田徑運動會競賽日程表》進行反復研究、征集意見、
調整修改。
準備旗桿的模型和播放國歌音樂的裝置，請同學來模擬升旗的過程。
要求：
1.播放國歌，國旗升起。
2.國旗升到旗桿頂端，國旗播放結朿。
3.國旗上升速度比較均勻。
1.樂曲播放器、旗桿和升旗手是組成升旗裝置的三個主要要素，這三者之間相互關聯、相互作用、相互依賴和相互制約，為了完成升旗的功能，組成了一個有機整體，叫做升旗系統。
2.只要升旗系統中任何一個組成要素出現問題，都有可能導致升旗裝置無法正常工作。
3.用系統的概念觀察生活和生產中的常見事物，分析哪些事物可以屬于系統？
4.通過討論，知道系統是普遍存在的。。
構建模型，
進行試驗
用齒輪傳動和機械傳動相組合的
方式改變轉速
皮帶輪傳動
齒輪傳動
這是自動升旗裝置模型中的
控制電機轉速的微電腦電路板
用微電腦技術可以精確地調節升旗速度
對升旗運動時間的控制的方案
方案之一：
采用機械定時器控制旗的運動時間。
方案之二：
釆用555時基電路制作定時器，控制繼電器控制電機轉動時間。
方案之三：
采用傳感電路控制旗子運動路程長度
比較評價，攺進完善。
通過試驗，發現不足之處或缺陷。
提出改進措施，完善和優化方案，

展開更多......
