第一節
設計表現圖
學習目標
1、了解技術語言的種類及其應用，能用恰好的方式與他人交流實際的想法和成果。
2、能繪制草圖來表達實際的意圖。
3、能識讀效果圖。
4、學習并掌握形體的正等軸測圖的畫法。

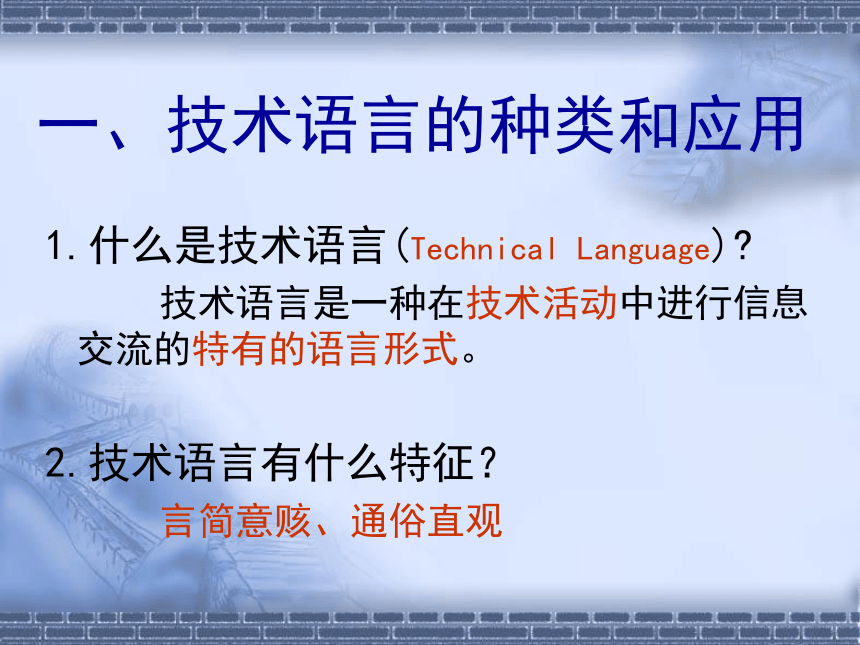

一、技術語言的種類和應用
1.什么是技術語言(Technical Language)
技術語言是一種在技術活動中進行信息交流的特有的語言形式。
2.技術語言有什么特征？
言簡意賅、通俗直觀
3.技術語言的種類
一、技術語言的種類和應用

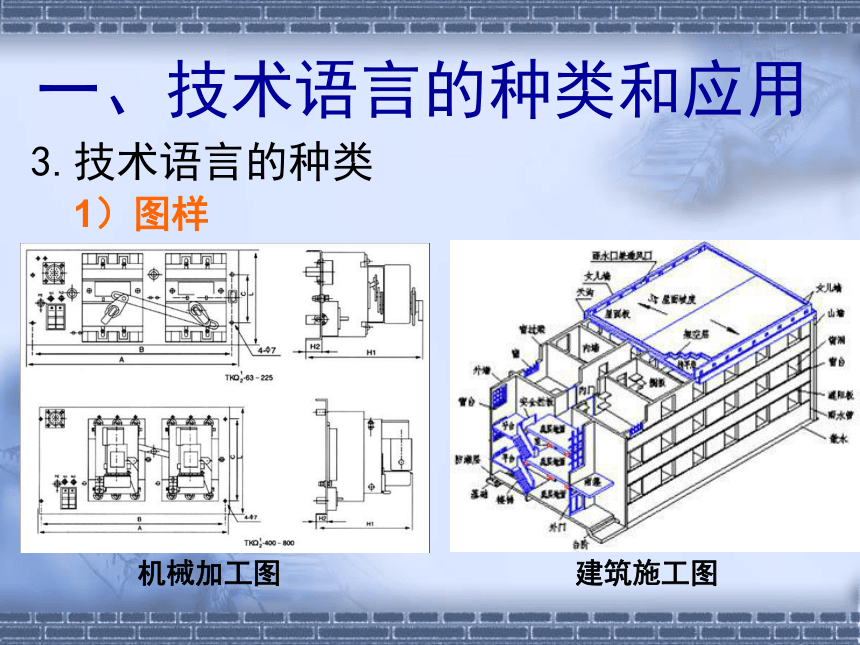

機械加工圖
1）圖樣
建筑施工圖
3.技術語言的種類
一、技術語言的種類和應用
1）圖樣

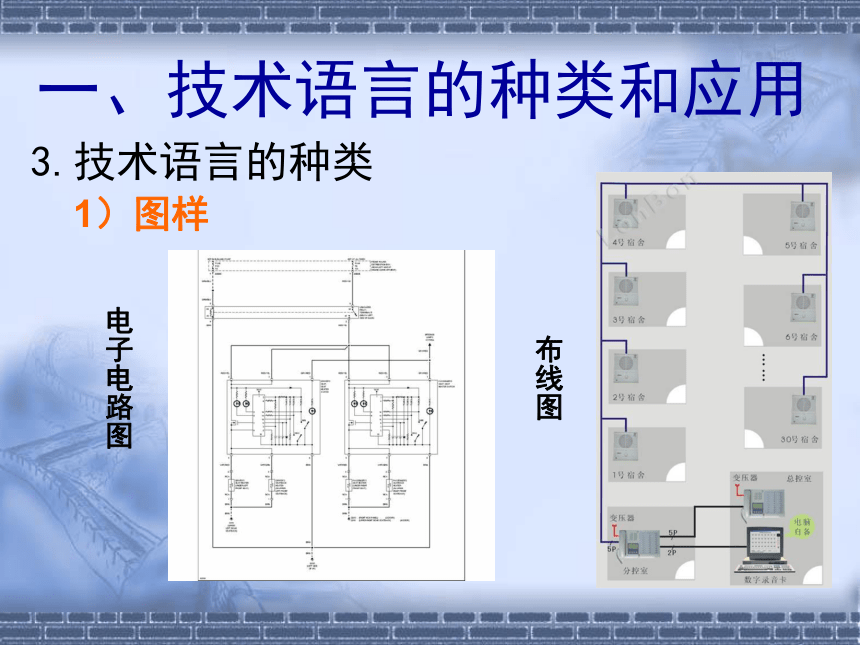

電子電路圖
布線圖

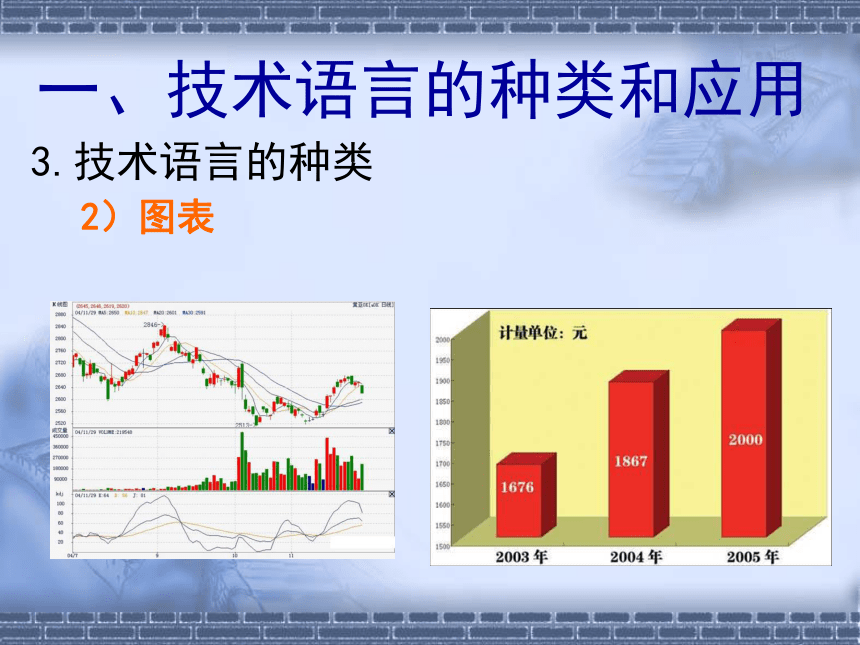

2）圖表
3.技術語言的種類
一、技術語言的種類和應用
2）圖表
3.技術語言的種類
一、技術語言的種類和應用
效果圖
草 圖
3.技術語言的種類
一、技術語言的種類和應用

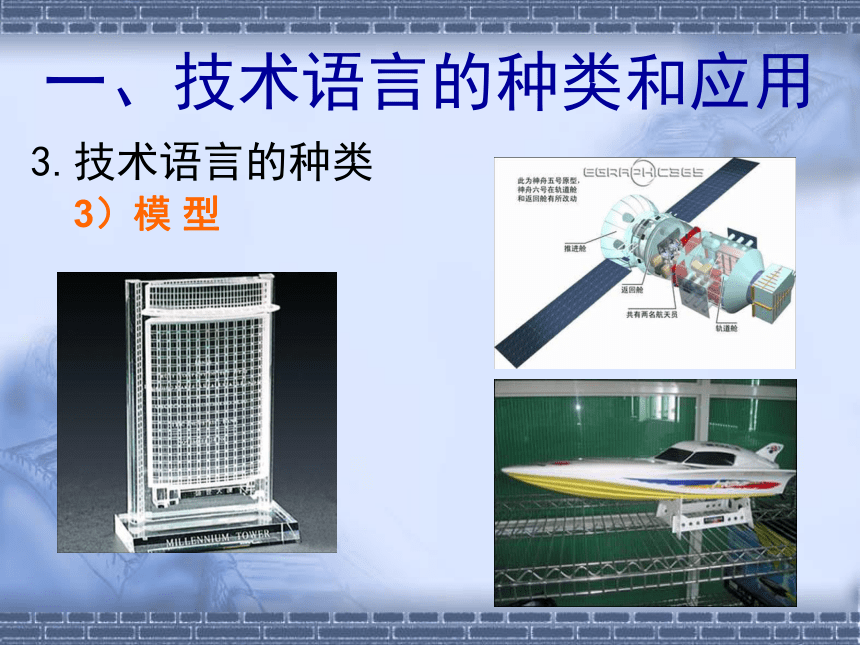

3）模 型
3.技術語言的種類
一、技術語言的種類和應用
4）符號
3.技術語言的種類
一、技術語言的種類和應用
5）其他技術語言
口頭語言、計算機演示、網絡語言等等
技術語言的種類
按照專業分：計算機程序語言、工程圖學語言
按照人的感覺分：視覺語言、聽覺語言、觸覺語言。
按照人的視覺形式分：圖形符號語言、文字符號語言。
二、草圖的繪制
1.設計表現的基礎
a 徒手繪圖分幾步？
b 網格法徒手畫的動作要領？
c 基本圖形怎么畫？
d 直線與曲線的連接怎么畫？
徒手畫圖
第一步，掌握正確的握筆姿勢
第二步，使用鉛筆在紙上試著進行徒手自由畫 線的練習。
第三步，提高對筆的控制能力。
要想徒手使線畫的直，可以在畫面上作兩個點，手控制筆，眼睛注視兩點之間。
二、草圖的繪制
2.草圖的分類
草圖也叫方案草圖或設計速寫。
根據所處的設計階段的不同，草圖可分為構思草圖和設計草圖。
回答：構思草圖是什么？設計草圖是什么？
設計的主體構思基本上是在繪制構思草圖階段完成的.
二、草圖的繪制
3.草圖繪制的步驟
草圖的繪制可以分哪幾步？分別是怎樣做？
三、透視效果圖的識讀
與草圖相比，效果圖有什么優點？
在識讀時要注意什么？
與草圖相比.效果圖更能真實地表現產品的式樣\材質和空間效果等.
要注意從整體上把握產品的形態,功能和特征,要注意從中了解產品外觀上的實際比例關系和色彩搭配及材質感,了解產品內部結構和色彩裝飾效果
四,正等軸測圖
正等軸測圖: 是一種可以表現物體三維結構
特征的圖形
一、正等軸測圖的軸間角和伸縮系數
軸向伸縮系數：
p = q = r = 0.82
軸間角：
XOY = XOZ= YOZ =120°
二、 正等軸測圖的畫法
2. 切割法
3. 堆積法
4. 綜合法
基本方法：
1. 坐標法：根據物體在正投影圖上的
坐標，畫出物體的軸測圖。
根據物體的形狀特點確定作圖方法，以使作圖最簡便。
墊塊的正等測畫法
圓柱的正等測畫法
