第三節 系統的分析
通用技術課程（蘇教版）教學課件
簡單系統的設計的動手實現
遼寧省本溪市第二高級中學
肖 軍
第三章 系統及其設計

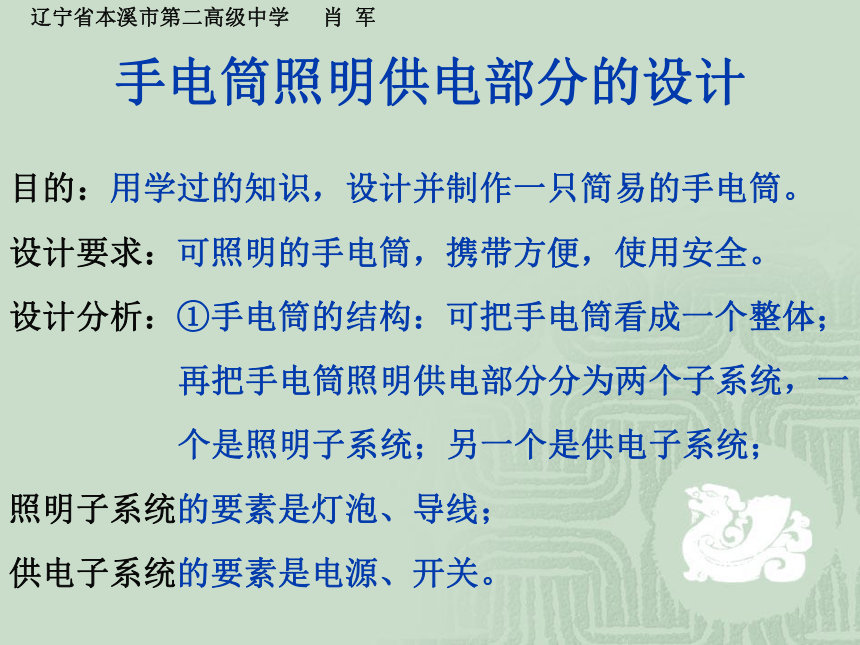

手電筒照明供電部分的設計
目的：用學過的知識，設計并制作一只簡易的手電筒。
設計要求：可照明的手電筒，攜帶方便，使用安全。
設計分析：①手電筒的結構：可把手電筒看成一個整體；
再把手電筒照明供電部分分為兩個子系統，一
個是照明子系統；另一個是供電子系統；
照明子系統的要素是燈泡、導線；
供電子系統的要素是電源、開關。
遼寧省本溪市第二高級中學 肖 軍
手電筒照明供電部分的設計
② 手電筒的功能
a.手電筒的功能就是照明，取決于各個組成要素；
b.供電裝置電源是通過導線的連接驅動燈泡的發光，這些
是基本要素，缺少任何一個，手電筒都不能正常工作。
遼寧省本溪市第二高級中學 肖 軍
③手電筒的組裝
a.將手電筒的各個要素按照一定的要求進行匹配，組裝才
能達到目的功能；
b.合理選擇元器件。
手電筒照明供電部分的設計
（4）設計方案：方案C
①設計目標：設計一個自動發電手電筒，用發電機代替干
電池進行供電。
②手電筒系統的各要素：燈泡、導線、電源、開關。
③工作原理：用手搖動手柄，使齒輪轉動，帶動由磁鐵和
線圈組成的發電機旋轉，線圈在磁場中轉動
時切割磁感線產生感應電流，將機械能轉化
為電能，輸出電流，使小燈泡發光。
遼寧省本溪市第二高級中學 肖 軍
手電筒照明供電部分的設計
（5）方案制作：
試驗：測試玩具電動機能否改裝為發電機。
試驗器材：玩具電動機、小燈泡、粗棉線、導線。
遼寧省本溪市第二高級中學 肖 軍
試驗過程：
①在電動機的接頭上連接小燈泡；
②在電動機的轉軸上繞十幾圈的棉線；
③用力快速抽動棉線，使電動機的轉子迅速轉動，觀察小燈泡發光情況。
動手制作
（1）設計簡單電路，畫出電路圖。
（2）根據電路圖，選擇元器件，2．5V的燈泡、導線、發
電機、大齒輪、小齒輪、發電機座子、手柄等。
（3）通過手搖柄控制燈泡發光。
遼寧省本溪市第二高級中學 肖 軍
手柄的軸與大齒輪軸連接，利用輪軸原理，把手運動
帶動大齒輪轉動，大齒輪與小齒輪嚙合提高小齒輪的轉
速，帶動發電機的轉子高速旋轉，快速切割磁感線引起磁
通量的變化，產生感應電動勢，有了感應電流，使小燈泡
持續發光。
工作原理
The end !
