透視效果圖的識讀

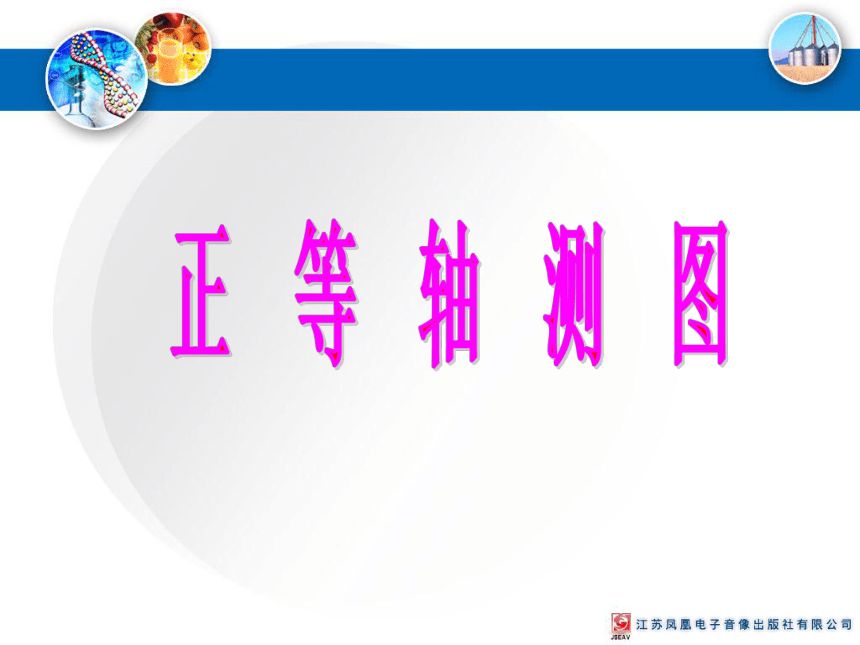

正等軸測圖

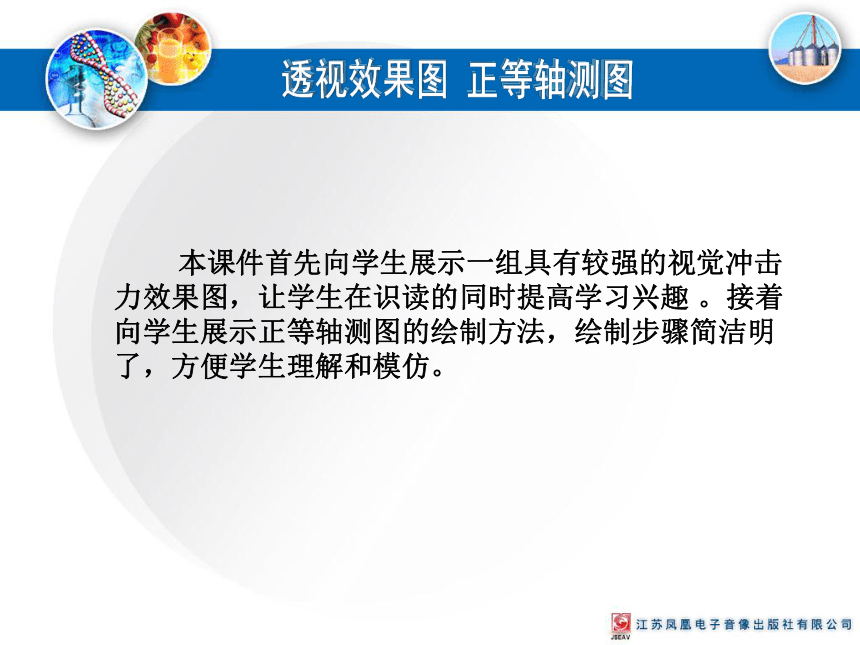

本課件首先向學生展示一組具有較強的視覺沖擊力效果圖，讓學生在識讀的同時提高學習興趣 。接著向學生展示正等軸測圖的繪制方法，繪制步驟簡潔明了，方便學生理解和模仿。

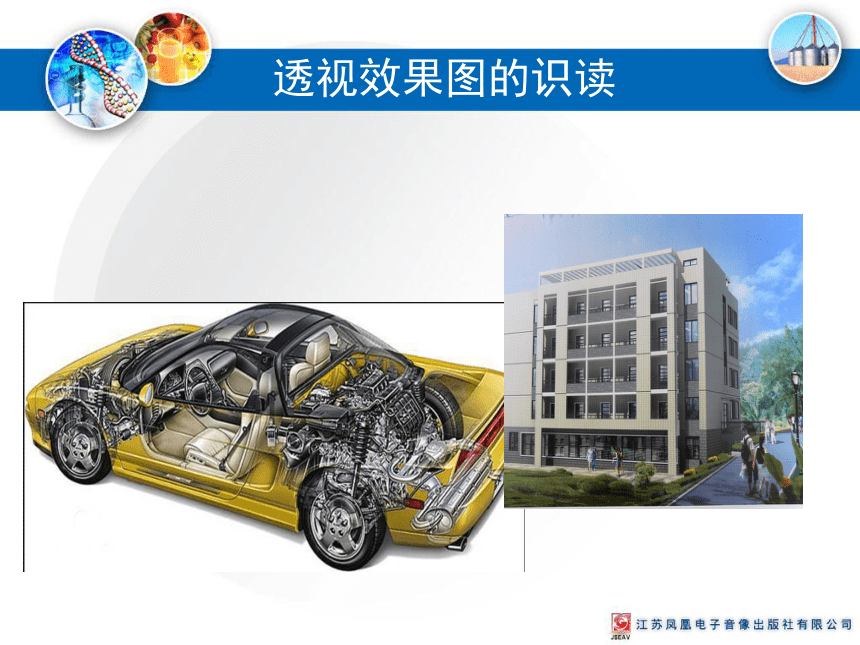

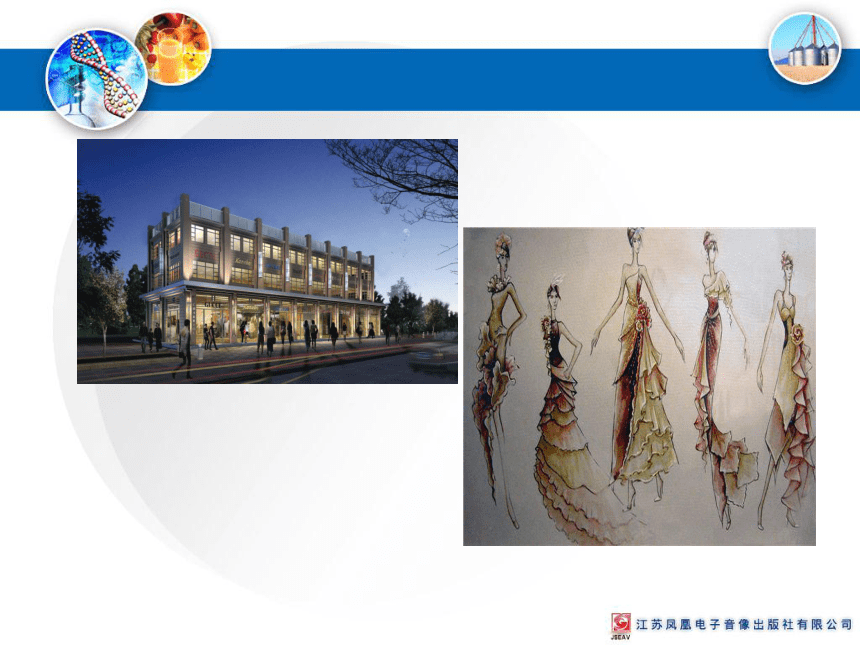

透視效果圖的識讀

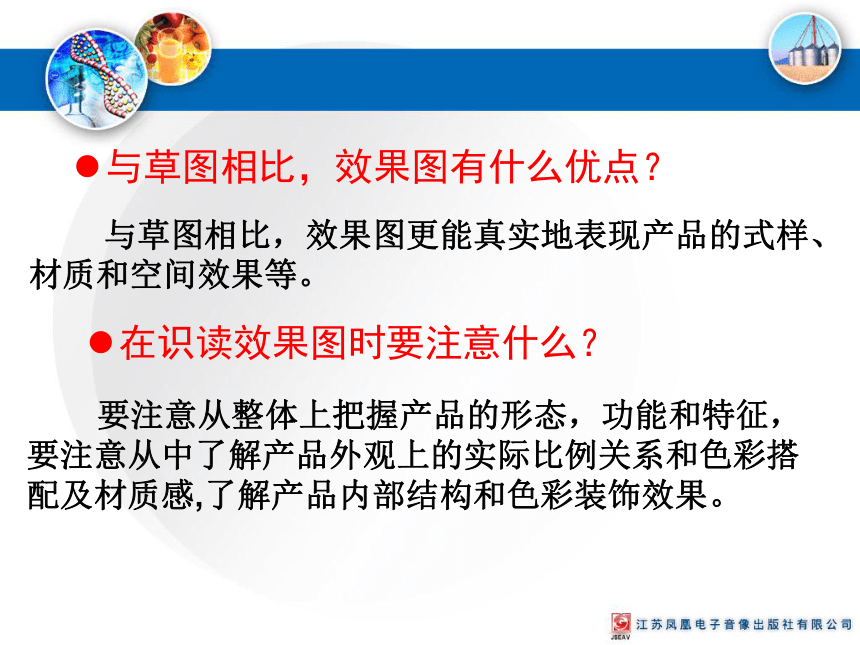

與草圖相比，效果圖更能真實地表現產品的式樣、材質和空間效果等。
要注意從整體上把握產品的形態，功能和特征，要注意從中了解產品外觀上的實際比例關系和色彩搭配及材質感,了解產品內部結構和色彩裝飾效果。
與草圖相比，效果圖有什么優點？
在識讀效果圖時要注意什么？
正等軸測圖：
是一種可以表現物體三維結構特征的圖形。
正等軸測圖三維坐標的建立
三條軸線在平面上夾角都為120°，但表現在空間中三根軸線是互相垂直的。
軸測軸：即由原點引出的三根軸線OX、OY、OZ。
軸間角：任意兩軸線間的夾角。
平面立體正等軸測圖的畫法
（1）坐標法
繪制步驟：
1.量取尺寸繪出底面。
2.分別過底面四個頂點向上確定出立方體的高度。
3.完成立方體。
例：畫出立方體的正等軸測圖
（1）物體上相互平行的線段的軸測投影仍相互平行。
（2）物體上平行于坐標軸的直線段的軸測投影仍與
相應的軸測軸平行。
（3）物體上兩平行線段或同一直線上的兩線段長度
之比，其軸測投影保持不變。凡是與坐標軸平行
的直線，就可以在軸測圖上沿軸向進行度量和
作圖。
軸測投影的基本性質
1.作XYZ坐標軸
2.畫出長方體的軸測圖
3.畫出左上角斜切面
4.畫出左前方斜切面
（2）切割法
例1：畫出如圖形體的正等軸測圖
X
Y
Z
O
25
8
20
18
36
步驟1
練一練：畫出下面形體的正等軸測圖
步驟2
16
10
X
Y
Z
O
（3）疊加法：
繪制步驟：
（1）繪制長方體；
（2）分別繪制三角體。
例：畫出如圖形體的正等軸測圖
o2
o3
o4
o5
圓的正等軸測圖畫法
小結
1.軸測圖是用軸測投影的方法畫出的一種富有立體感的圖形，它接近于人們的視覺習慣，在生產和學習中常用它作為輔助圖樣，幫助我們想象和構思。
2.畫軸測圖要切記兩點，一是利用平行性質作圖，這是提高作圖速度和準確度的關鍵。二是沿軸向度量，這是作圖正確的關鍵。
作業：
畫一個邊長為50mm的立方體的正等軸測圖，
并在三個可視面上各畫一個正等軸測圓。
X1
Y1
Z1
