透視效果圖的識讀
正等軸測圖

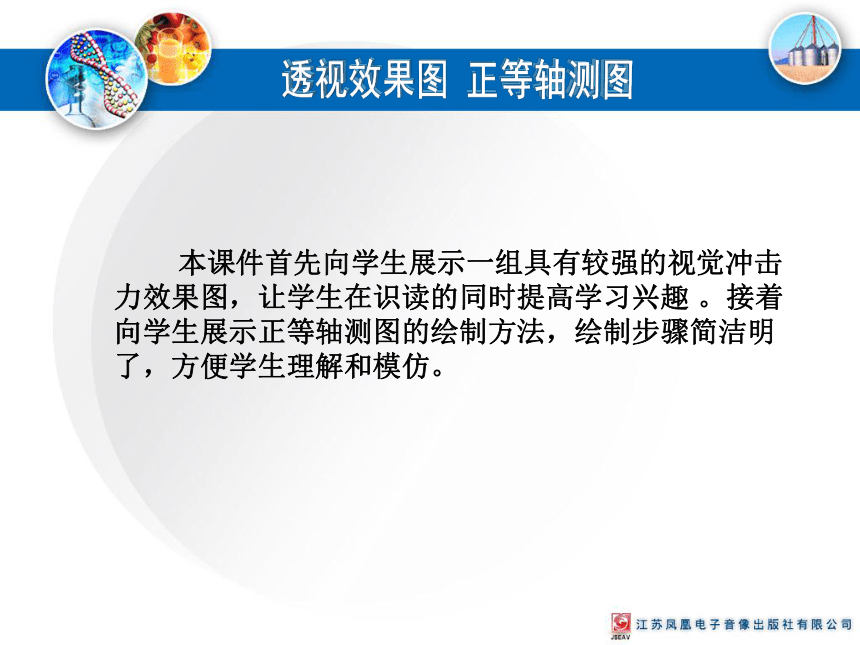

本課件首先向學生展示一組具有較強的視覺沖擊力效果圖，讓學生在識讀的同時提高學習興趣 。接著向學生展示正等軸測圖的繪制方法，繪制步驟簡潔明了，方便學生理解和模仿。

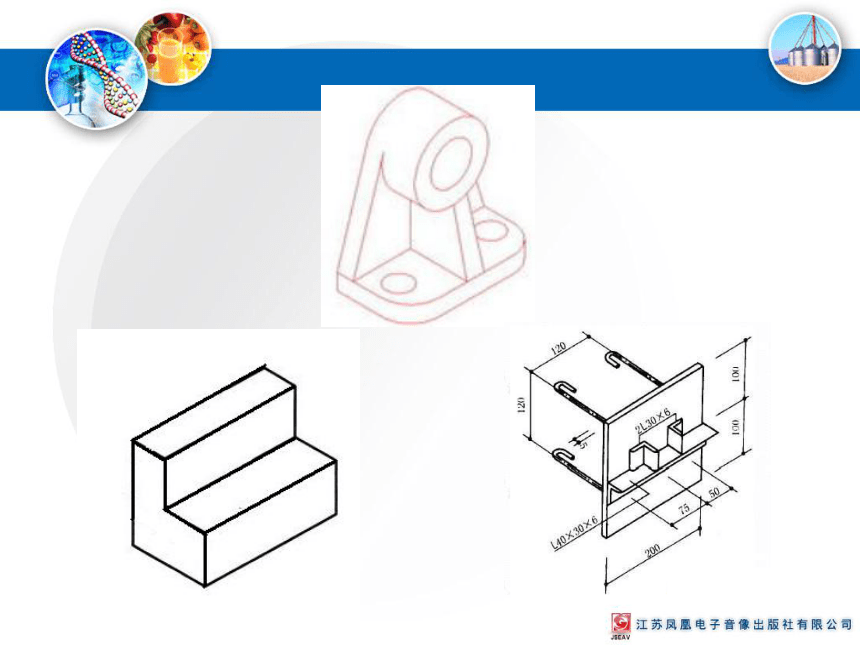

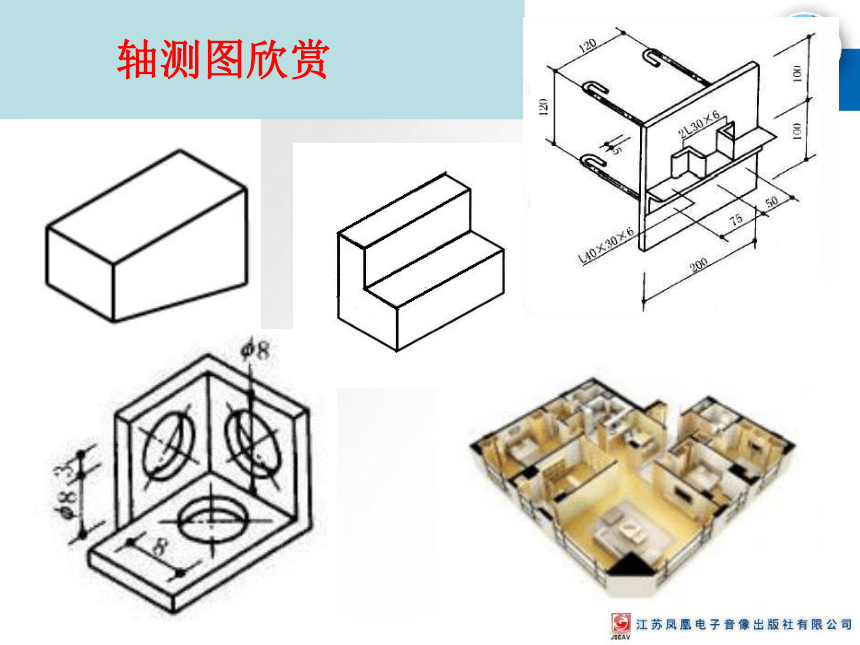

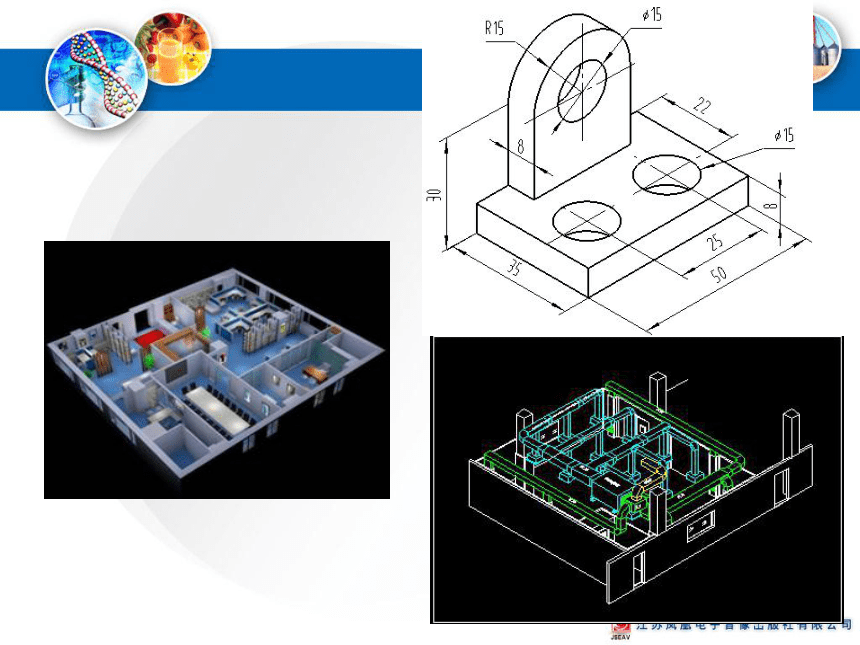

軸測圖欣賞

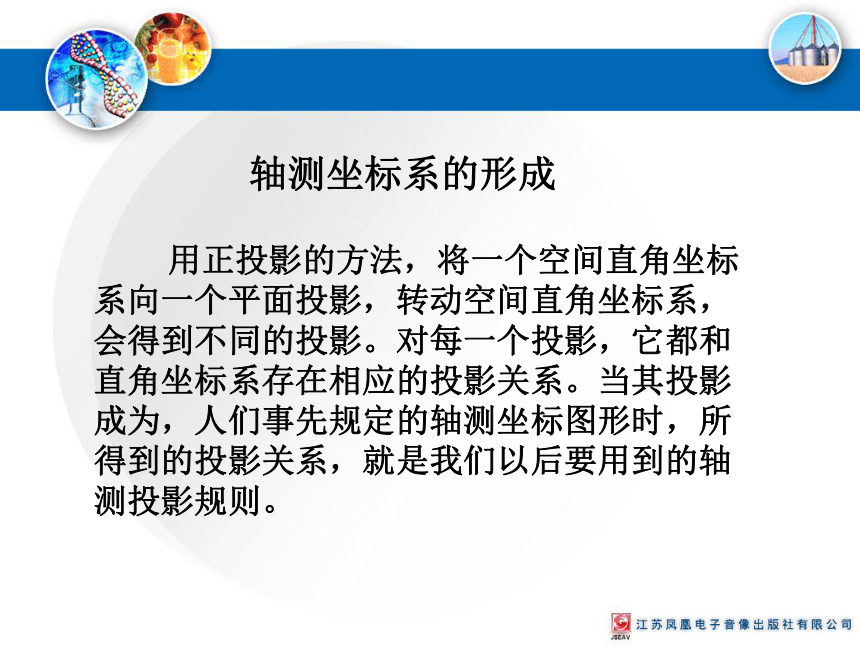

軸測坐標系的形成
用正投影的方法，將一個空間直角坐標
系向一個平面投影，轉動空間直角坐標系，
會得到不同的投影。對每一個投影，它都和
直角坐標系存在相應的投影關系。當其投影
成為，人們事先規定的軸測坐標圖形時，所
得到的投影關系，就是我們以后要用到的軸
測投影規則。

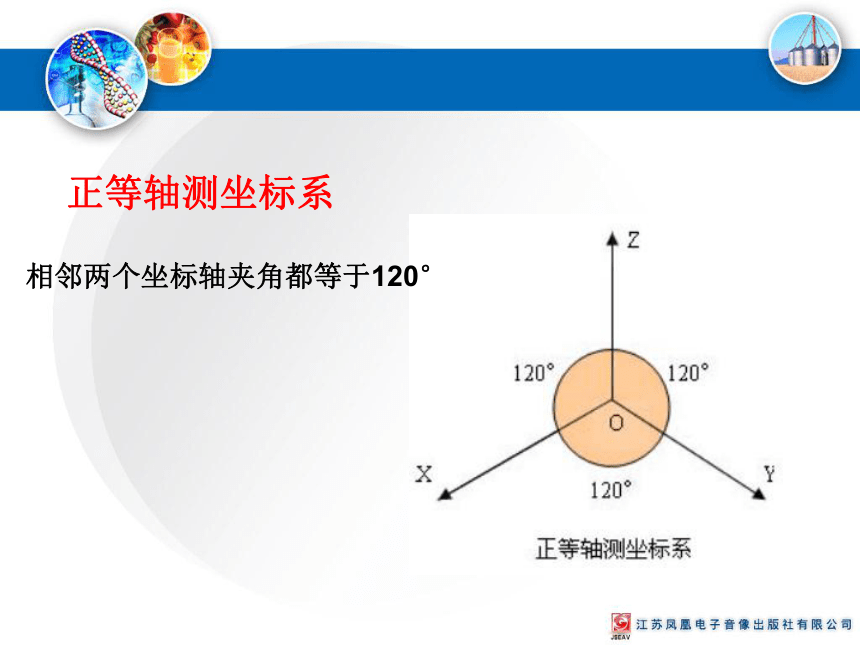

正等軸測坐標系
相鄰兩個坐標軸夾角都等于120°

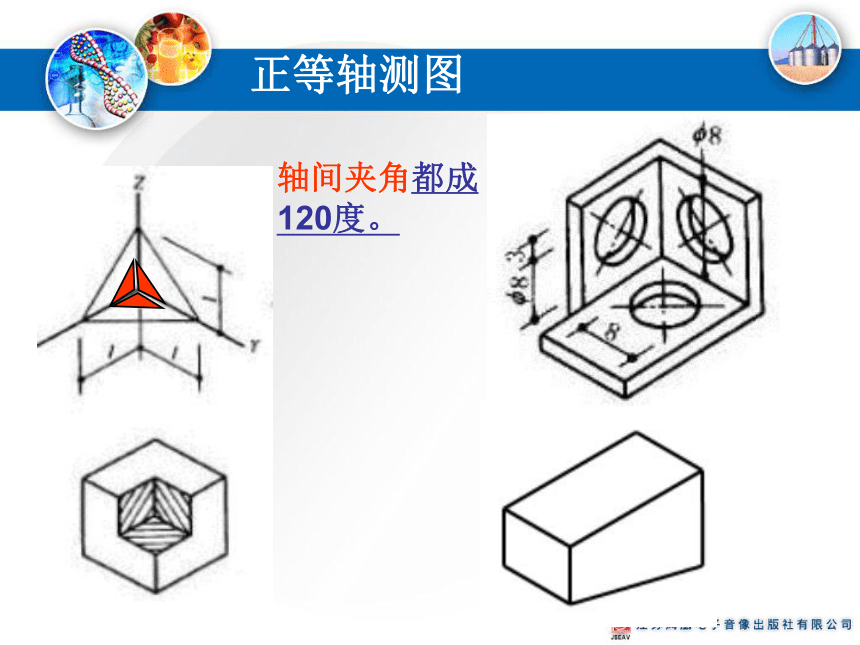

正等軸測圖
軸間夾角都成120度。
是否是正等軸測圖的判斷方法。
圖一
圖二
（1）分別判斷圖一、圖二是不是正等測圖。
是
不是
A
B
C
D
(2)判斷下列哪個是正等測軸測圖。
判斷哪個不是正等測軸測圖。
A
B
D
C
30
30
x
y
z
平面結構體形正等軸測圖繪制方法演示
圓的正等軸測圖的繪制
透視
透視：繪畫術語。因透視現象是遠小近大，故也叫“遠近法”。可分為形體透視（幾何形透視）和空氣透視。形體透視是根據光學和數學的原則，在平面上用線條來圖示物體的空間位置、輪廓和光暗投影的科學；按照滅點的不同，分為平行透視（一個滅點）、成角透視（二個滅點）和斜透視（三個滅點）。空氣透視研究是表現空間距離對于物體的色彩及明顯度所起的作用。
效果圖：能較真實地表現設計內容的式樣、材質、結構和空間效果等的圖形。
正投影效果圖：用正投影的手法畫出的效果圖。
透視效果圖：用透視的手法畫出的效果圖。
室內裝修透視效果圖
透視效果圖的識讀
效果圖更能真實地表現產品的式樣、材質和空間效果。
從效果圖上注意把握產品的形態、功能和特征，了解產品的外觀上的實際比例關系和色彩搭配及材質感。
小結升華
一、判斷正等測（軸測）圖
（1）找到空間相互垂直的角；
（2）觀察在投影面上是否各成120度；
（3）對圓柱體可以結合底圓和軸線判斷。
X
Y
Z
二、正等軸測圖的繪制
畫軸測圖要切記兩點，一是利用平行性質作圖，這是提高作圖速度和準確度的關鍵。二是沿軸向度量，這是作圖正確的關鍵。
1.與草圖相比，效果圖更能真實地表現產品的材質、式樣 和空間效果。
2.在識圖時要注意從 整體上 把握產品的 形態 、功能 和 特征 ，要注意從中了解產品外觀上的 實際比例關系 和 色彩搭配 及 材質感 ，了解產品 內部結構和色彩裝飾效果 。
三、透視效果圖的認識
作業：
按1:1畫出下圖所示物體的正等測圖。
