(共32張PPT)

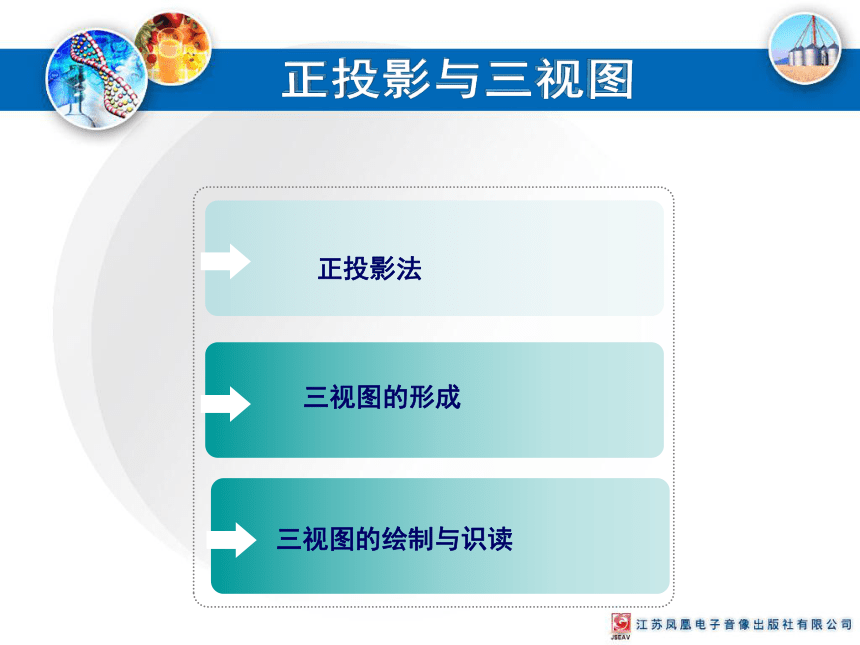

正投影法
三視圖的形成
三視圖的繪制與識讀

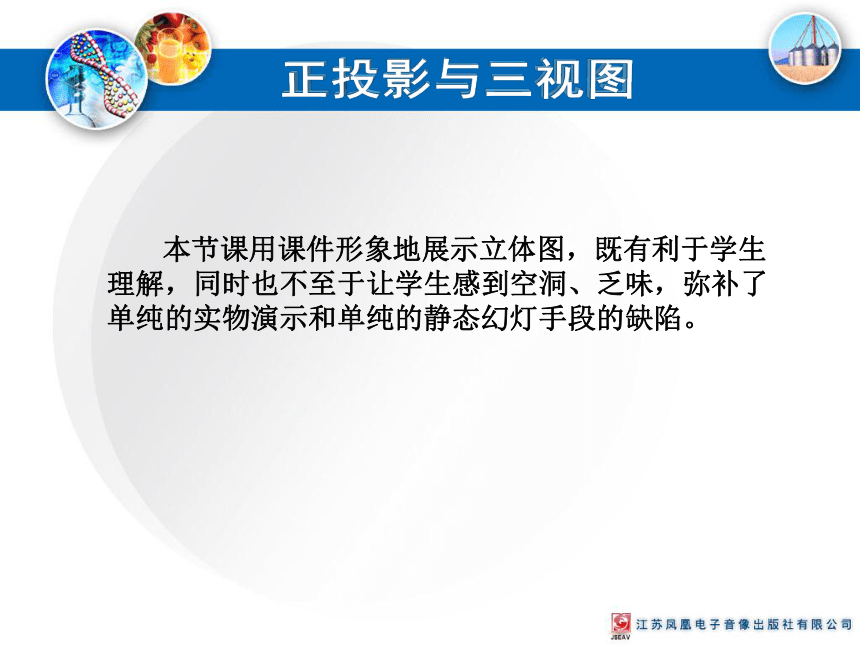

本節課用課件形象地展示立體圖，既有利于學生理解，同時也不至于讓學生感到空洞、乏味，彌補了單純的實物演示和單純的靜態幻燈手段的缺陷。
正投影與三視圖
投影知識

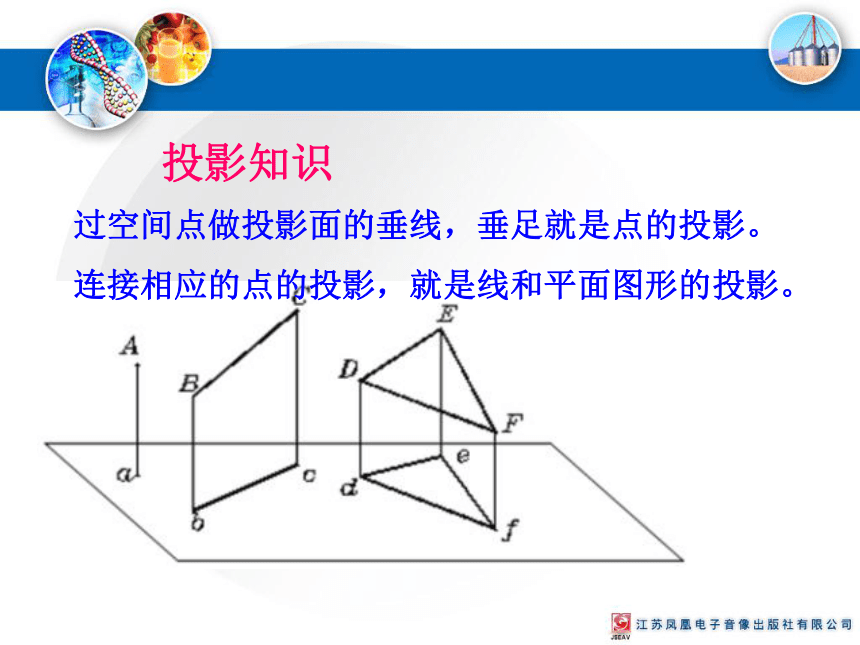

過空間點做投影面的垂線，垂足就是點的投影。
連接相應的點的投影，就是線和平面圖形的投影。

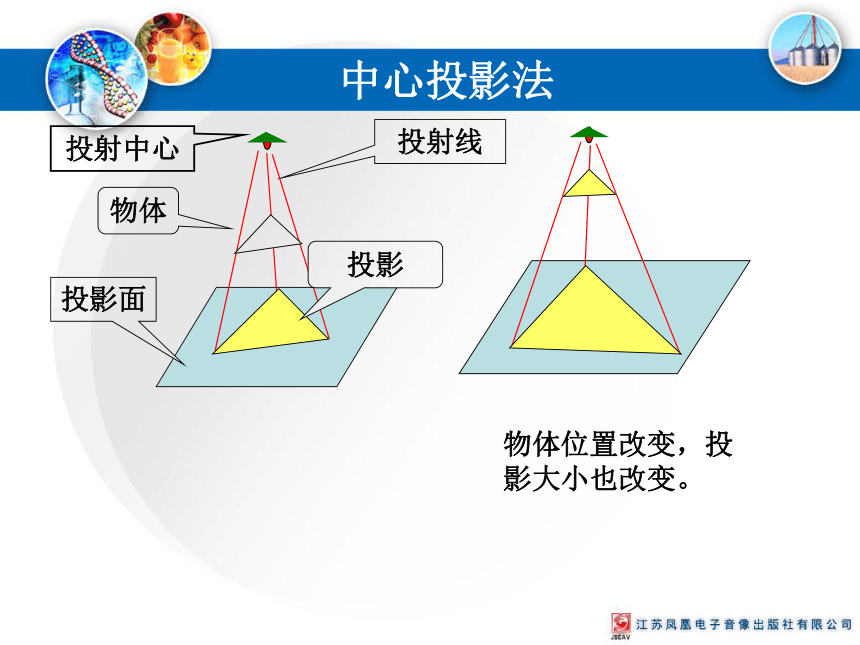

中心投影法
投射線
投射中心
物體
投影面
投影
物體位置改變，投影大小也改變。
1.斜投影法
2.正投影法

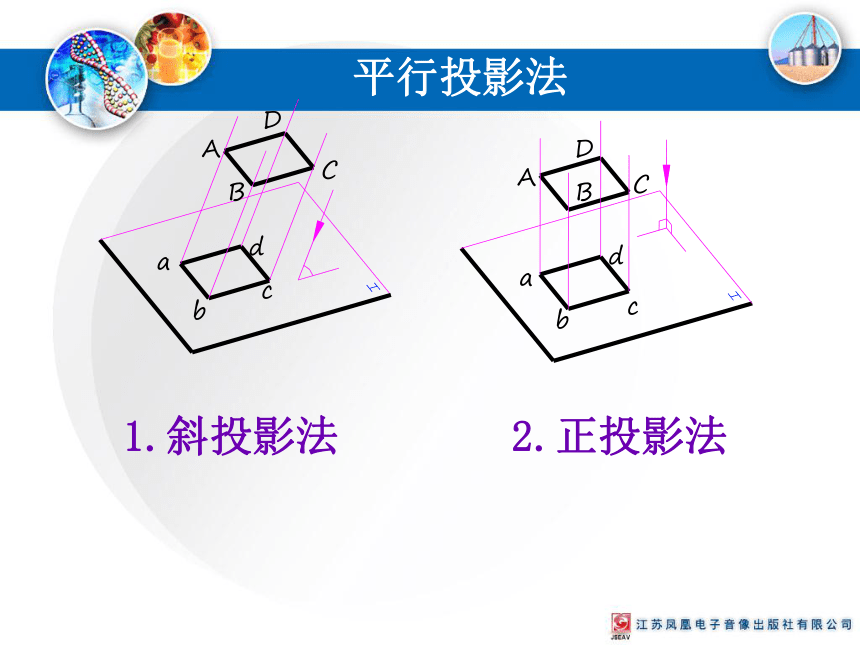

平行投影法
A
B
C
D
A
B
C
D
c
a
b
d
a
b
c
d

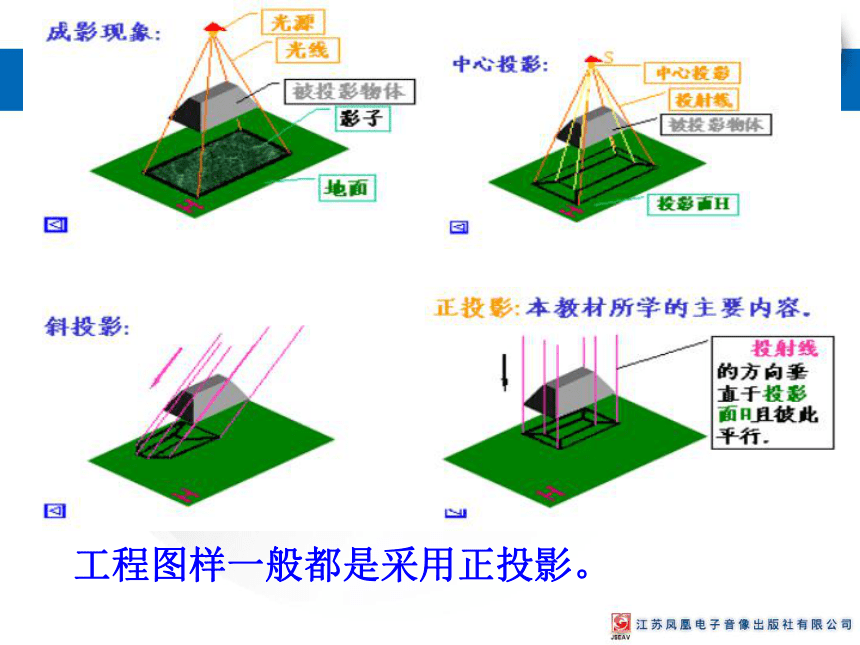

工程圖樣一般都是采用正投影。

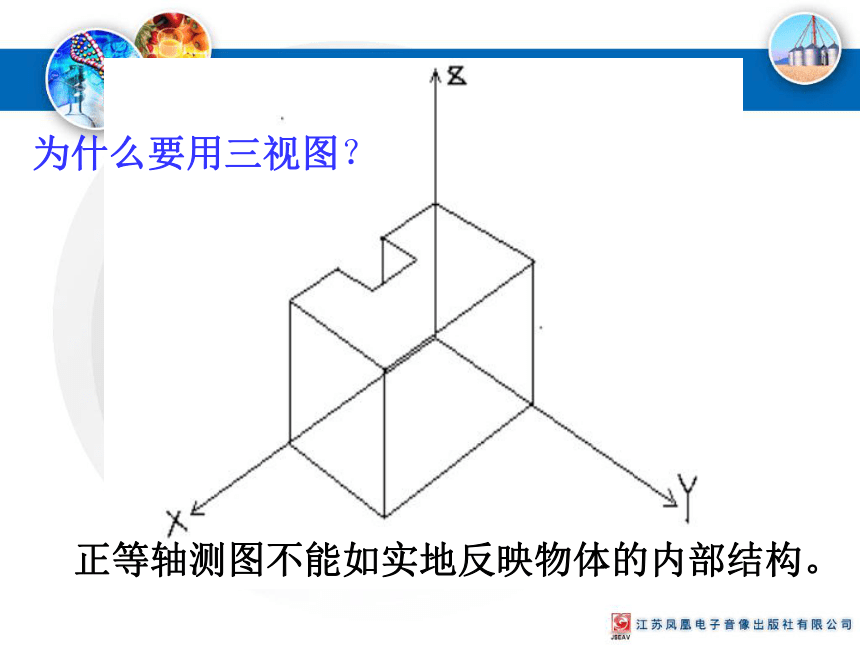

正等軸測圖不能如實地反映物體的內部結構。

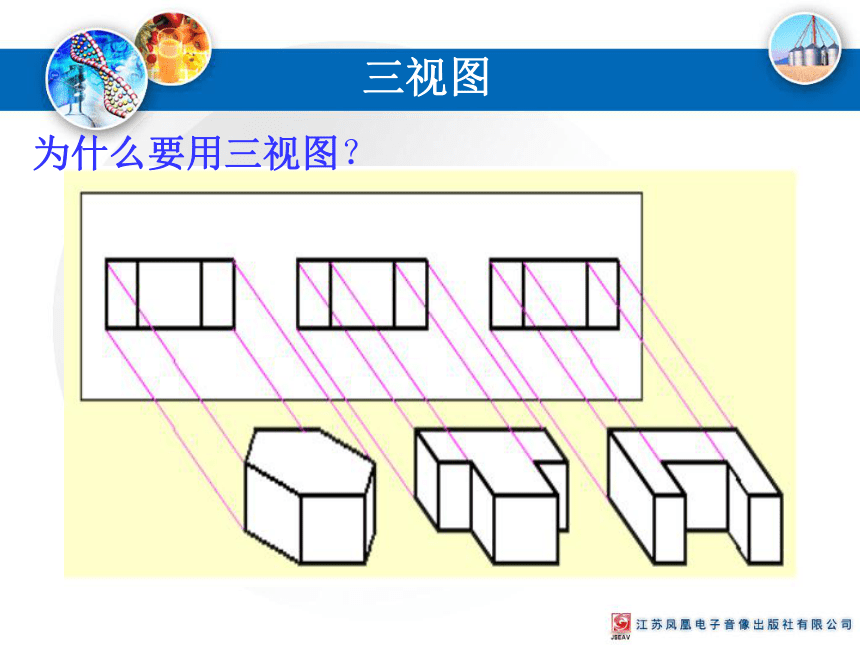

為什么要用三視圖？
三視圖
為什么要用三視圖？
V面:正立投影面
H面:水平投影面
W面:側立投影面

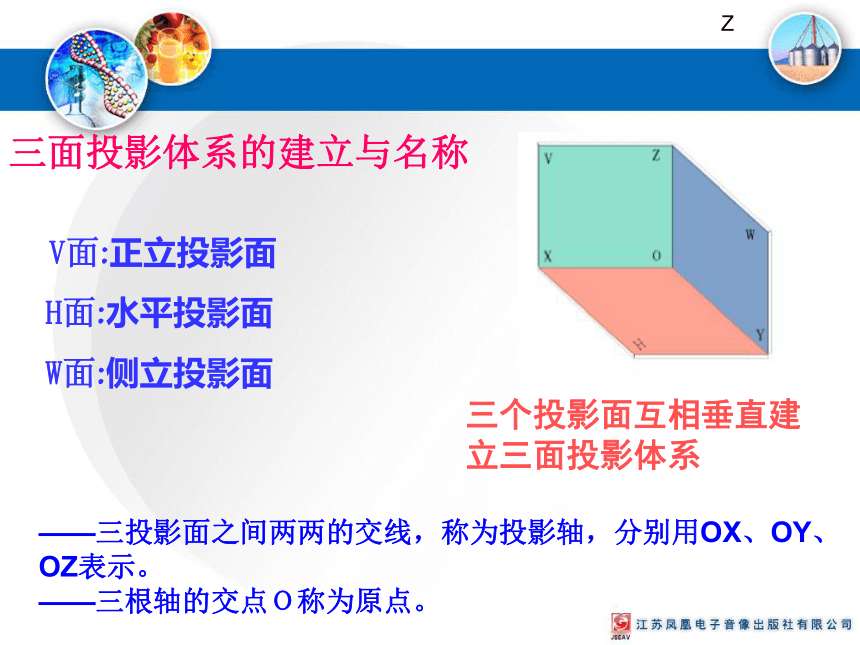

三面投影體系的建立與名稱
三個投影面互相垂直建立三面投影體系
——三投影面之間兩兩的交線，稱為投影軸，分別用OX、OY、OZ表示。 ——三根軸的交點Ｏ稱為原點。
Z

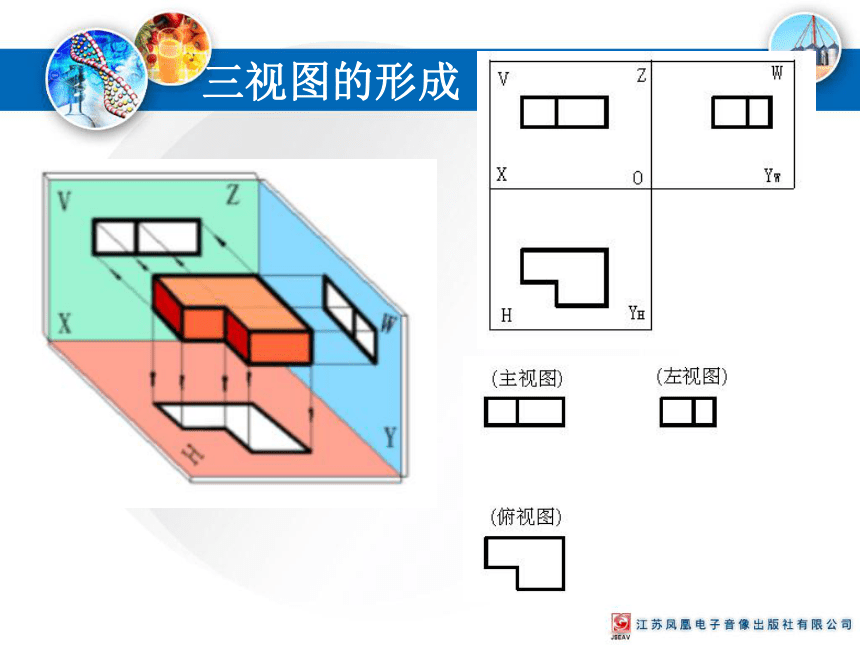

三視圖的形成 　　
主視圖
左視圖
俯視圖
V
H
W
長方體的三視圖
俯視圖
左視圖
三視圖的投影規律：
主視圖
展開圖
長對正
高平齊
寬相等
圓柱體立體投影
主視圖
俯視圖
z
x
y
左視圖
圓柱體三視圖展開圖
圓錐體
球 體
正六棱柱三視圖展開圖
根據三視圖想像物體的形狀。
根據三視圖想像物體的形狀。
N
S
根據三視圖想像物體的形狀。
圓柱
半圓球
根據三視圖想像物體的形狀。
例 參照軸測圖，根據給定的兩投影面，畫出第三投影。
O
X
Z
YH
YW
投影方向
練習：畫出下圖的三視圖。
練習：畫出下圖形體的三視圖。
