形體的尺寸標注
機械加工圖 剖視圖 電子線路圖

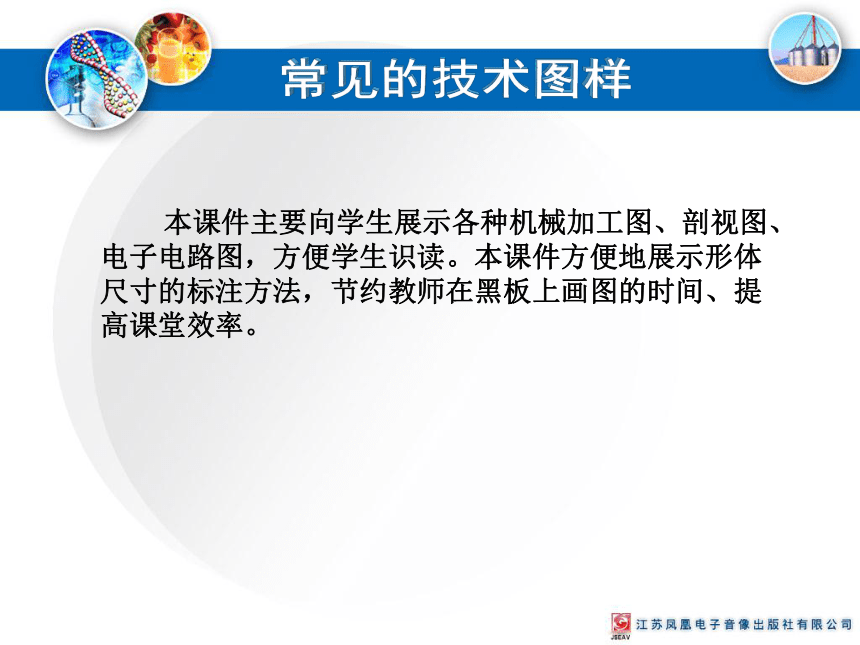

本課件主要向學生展示各種機械加工圖、剖視圖、
電子電路圖，方便學生識讀。本課件方便地展示形體
尺寸的標注方法，節約教師在黑板上畫圖的時間、提
高課堂效率。

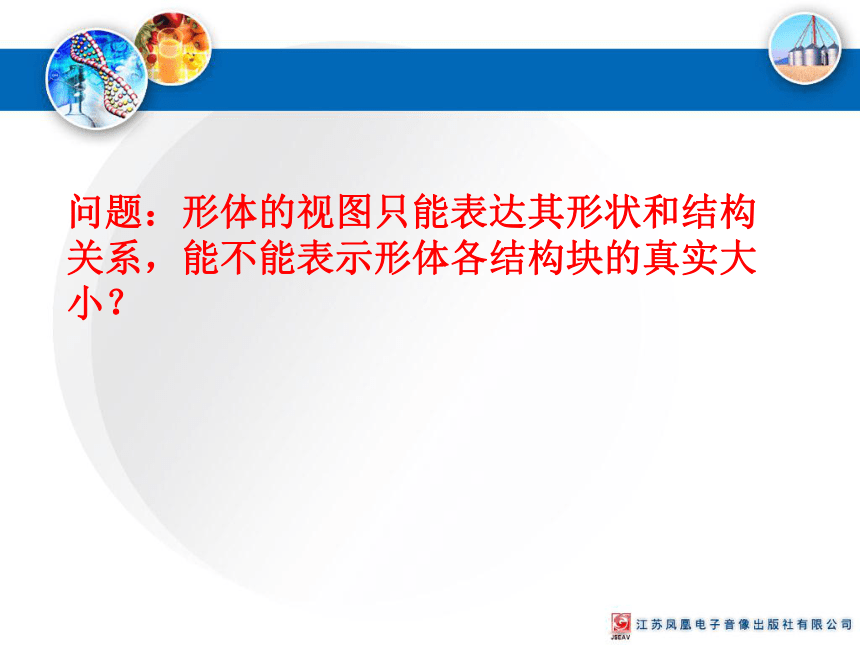

問題：形體的視圖只能表達其形狀和結構關系，能不能表示形體各結構塊的真實大小？

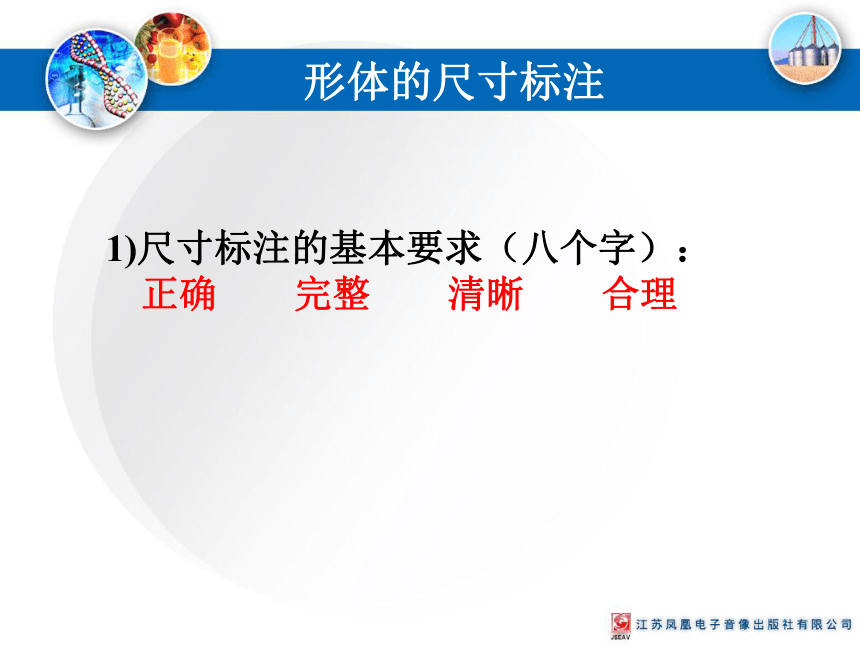

1)尺寸標注的基本要求（八個字）：
正確　　完整　　清晰　　合理
形體的尺寸標注

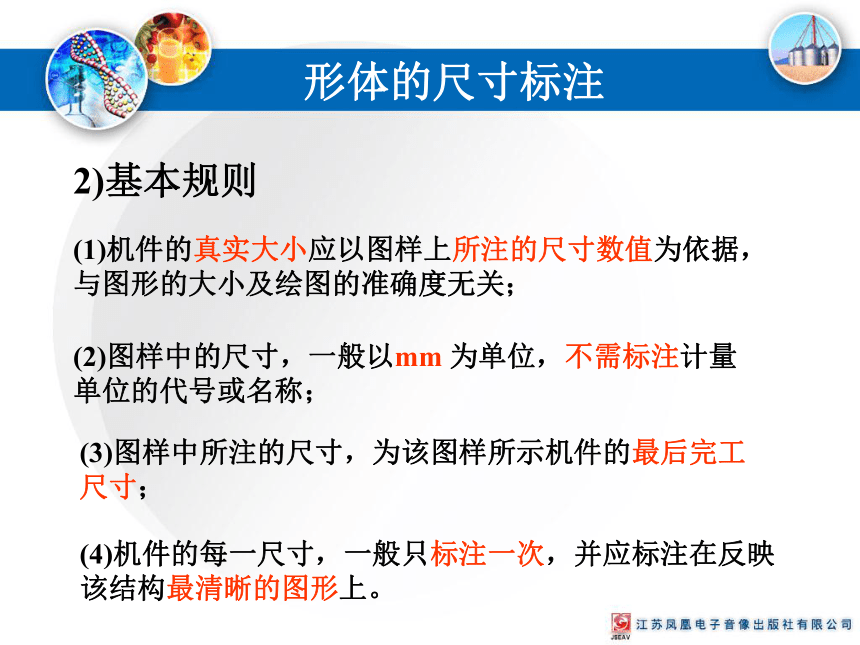

2)基本規則
(1)機件的真實大小應以圖樣上所注的尺寸數值為依據，與圖形的大小及繪圖的準確度無關；
(2)圖樣中的尺寸，一般以mm 為單位，不需標注計量單位的代號或名稱；
(3)圖樣中所注的尺寸，為該圖樣所示機件的最后完工尺寸；
(4)機件的每一尺寸，一般只標注一次，并應標注在反映該結構最清晰的圖形上。
形體的尺寸標注

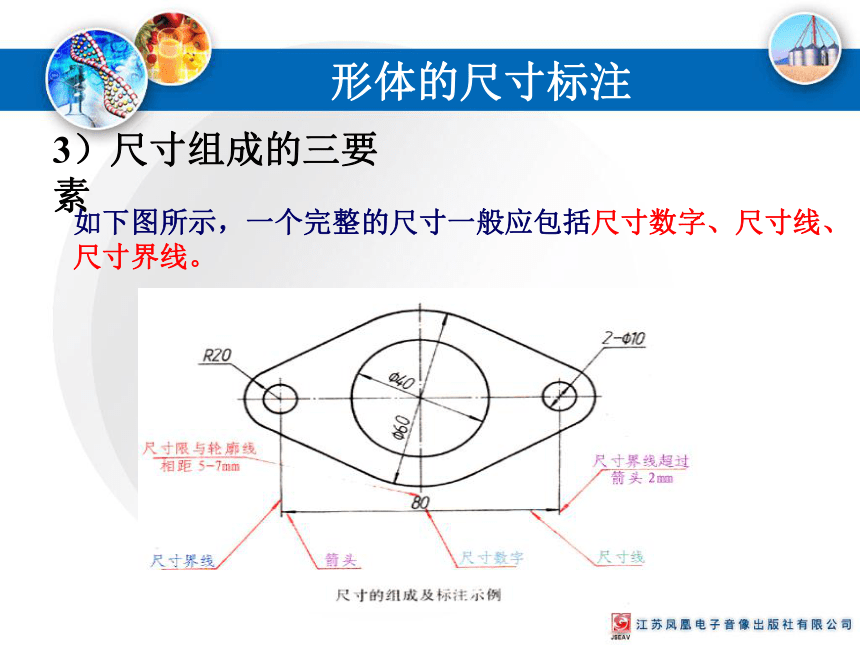

3）尺寸組成的三要素
如下圖所示，一個完整的尺寸一般應包括尺寸數字、尺寸線、尺寸界線。
形體的尺寸標注

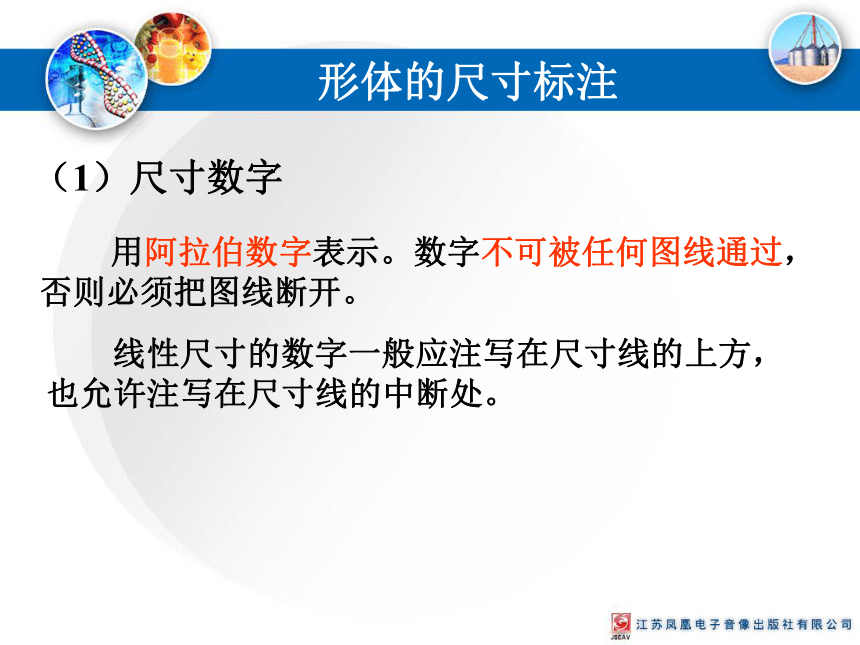

（1）尺寸數字
　　 用阿拉伯數字表示。數字不可被任何圖線通過，否則必須把圖線斷開。
線性尺寸的數字一般應注寫在尺寸線的上方，也允許注寫在尺寸線的中斷處。
形體的尺寸標注

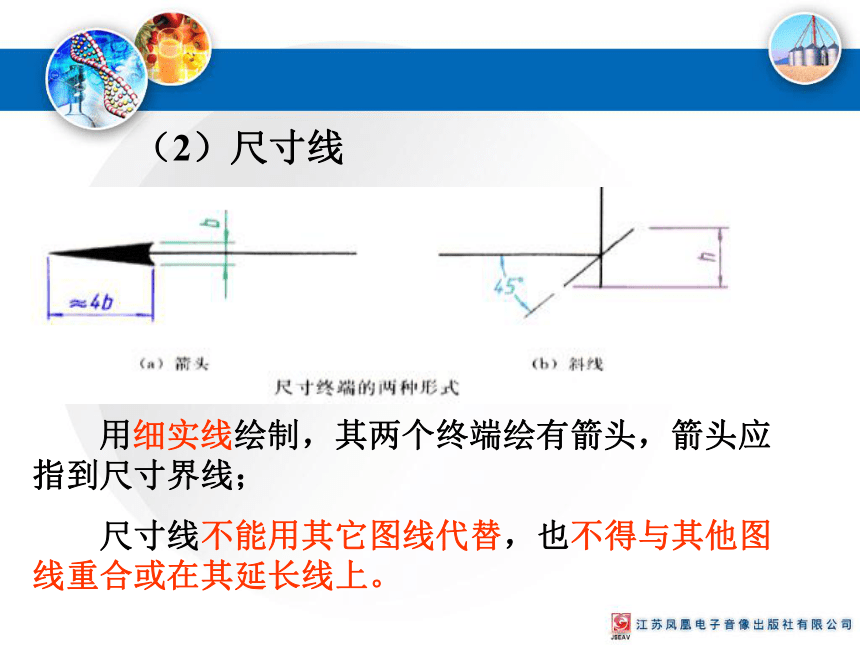

（2）尺寸線
　　用細實線繪制，其兩個終端繪有箭頭，箭頭應指到尺寸界線；
　　尺寸線不能用其它圖線代替，也不得與其他圖線重合或在其延長線上。

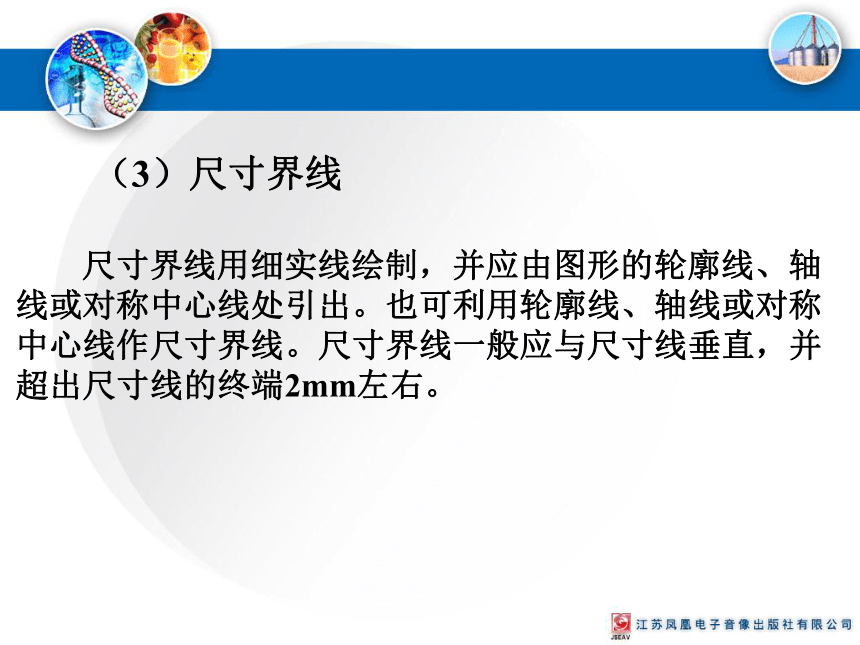

（3）尺寸界線
尺寸界線用細實線繪制，并應由圖形的輪廓線、軸線或對稱中心線處引出。也可利用輪廓線、軸線或對稱中心線作尺寸界線。尺寸界線一般應與尺寸線垂直，并超出尺寸線的終端2mm左右。
(4）尺寸標注舉例

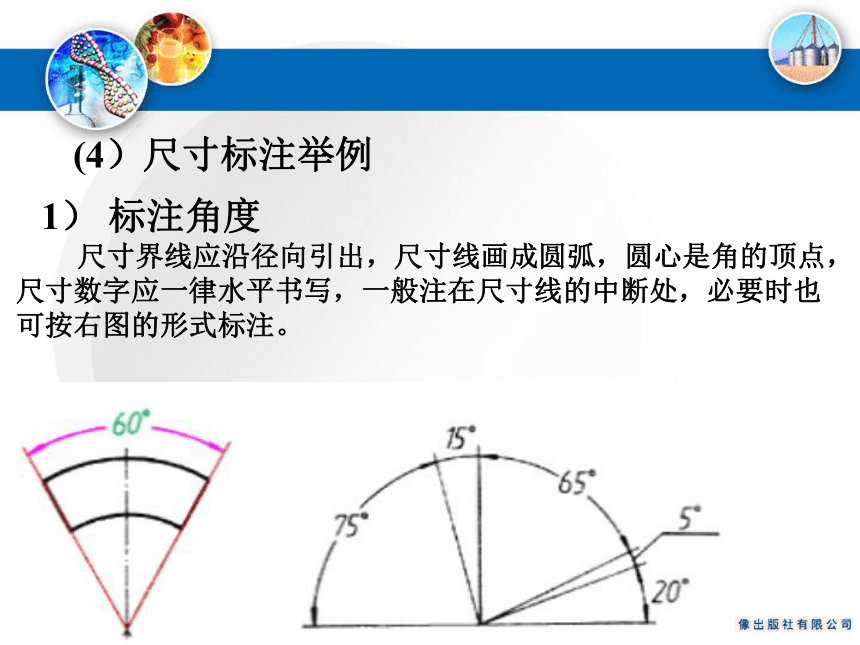

1） 標注角度
尺寸界線應沿徑向引出，尺寸線畫成圓弧，圓心是角的頂點，尺寸數字應一律水平書寫，一般注在尺寸線的中斷處，必要時也可按右圖的形式標注。

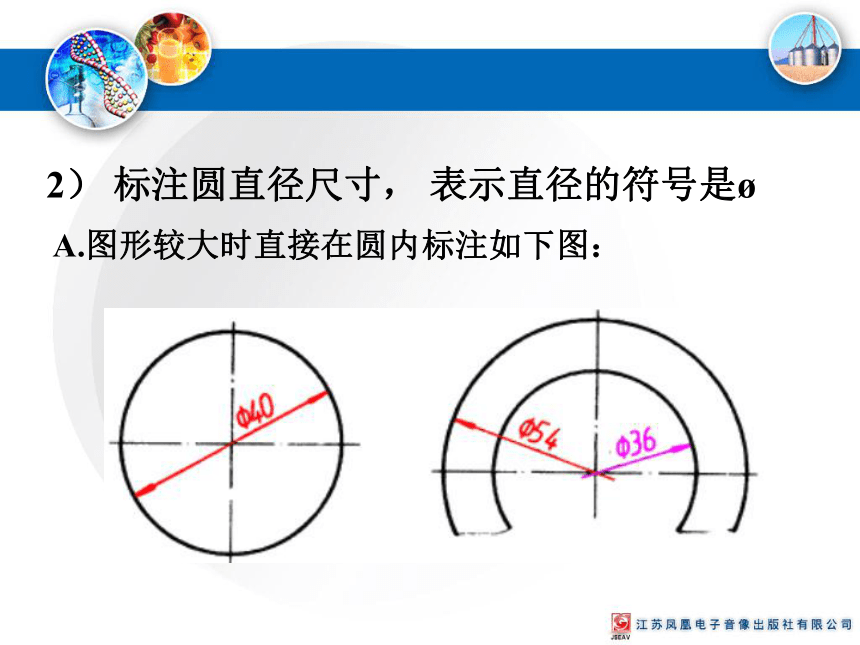

2） 標注圓直徑尺寸， 表示直徑的符號是
A.圖形較大時直接在圓內標注如下圖：
B.圓形較小時在圓外標注如下圖：
3）標注半徑，半徑的符號是R
A.圓弧的半徑尺寸一般應按這兩個例圖標注。
B.大圓弧：在圖紙范圍內無法標出圓心位置時，可按左圖標注；不需標出圓心位置時，可按右圖標注。
C.小尺寸圓弧：
(4)線性尺寸的注法
尺寸線與所標注的線段平行；尺寸界線應與尺寸線垂直（必要時才允許傾斜），并應超出尺寸線2mm—3mm。
A.水平方向尺寸注寫在尺寸線的上方，字頭向上；
B.垂直方向尺寸注寫在尺寸線的左方，字頭向左；
C.傾斜方向尺寸注寫在尺寸線的斜上方，字頭向著斜上方；
D.當出現在30范圍內標注尺寸時，應按引出標注。
小尺寸的標注形式
活動：
找出下圖中那些是尺寸界線，那些是尺寸線，
那些是尺寸數字？
活動：
（1）課本126頁“馬上行動”，在書上標注所給圖形的尺寸？
（2）討論：常見空間幾何體，如正六棱柱、正三棱錐、圓柱、圓錐、球體的尺寸如何標注？
機械加工圖
1）工程圖樣（習慣上稱圖紙）的作用。
工程技術上，把用以按圖加工、按圖施工的圖叫做工程圖樣。
按規定繪制的工程圖樣，能完整、清晰地表達出構件、物體的形狀、大小、相對位置、材料和制造、安裝、裝配、施工、檢驗等方面的技術要求。因此，工程圖樣是人們在生產活動中表達和交流設計思想的一種重要工具，是生產建設和科學技術中不可缺少的技術文件，是工程界通用的技術語言。
根據表達的內容不同，工程圖樣可以是零件的機械加工圖，可以是機械裝配圖，可以是工藝流程圖，還可以是平面布局圖，線路原理圖等等。但我們這里主要介紹機械加工圖。
2）機械加工圖的組成。
基本視圖
輔助視圖
尺寸標注
技術要求
標題欄
基本視圖:它是工程圖樣的主體，是完整、清晰表達加工零件的外形、相對位置等要素的三視圖或者其中某一個或兩個視圖。
輔助視圖:為了能更加完整地表達物體內部或某一局部的位置的形狀，經常采用剖視圖和局部放大圖，或者某一特定方向的視
圖，來對基本視圖加以補充。這些視圖統稱為輔助視圖。其中剖視圖也可用在基本視圖中，這時的剖視圖就不是輔助視圖了。
尺寸標注:這是機械加工圖的重要組成部分，也是繪制工程圖樣的重要環節，沒有尺寸標注的圖紙，不能成為加工的依據，因此也就不能成為機械加工圖紙。
標題欄：這也是一張圖紙必須有的內容。在標題欄中，一般要標注零件名稱、設計單位、設計者、設計日期、圖紙比例、零件所用材料等。有的標題欄上還有圖紙修改的記錄。
技術要求：是用簡短的文字或符號在圖紙上表示出對工件的某些特殊要求。如表面光潔度、熱處理要求等。
3）繪圖標準簡介
（1）圖紙幅面和格式。（GB/T14689-93）
繪圖標準是國家推薦標準，其代號為：GB/ＴXXXX－XXXX，GB，是國標的意思。T是推薦的意思。T后面的XXXX表示標準的編號，后面的XXXX，表示標準制定或修改的年份。下面我們簡單介紹一下制圖標準中的有關內容。
標準規定有5種規格，A0、A1、Ａ2、Ａ3、Ａ4。其中A4最小，尺寸為210×297，單位為mm。
圖紙的格式有兩種，即需要裝訂和不需要裝訂兩種。下圖所示的是需要裝訂的圖紙格式。
（2）標題欄。標題欄是圖紙中必須有的內容。標題欄的位置和大小，也有規定，不能隨意畫。下圖表示的是制圖作業用的標題欄的尺寸規定。
（3）比例
比例，是指圖中圖形的大小與實物實際大小之比。準確的說是，圖紙中圖形與其實物相應要素線性尺寸之比。繪制圖樣時，應首先選擇標準推薦的比例。它們是：
縮小：1:1.5，1:2，1:2.5，1:3，1:4，1:5，
1:10。
放大：2:1，2.5:1，4:1，5:1，10×n:1
（4）字體
標準要求，在圖紙上的文字必須：字體端正，筆劃清楚，排列整齊，間隔均勻。
漢字要用規范的簡化字；提倡用仿宋體。
數字和字母提倡用斜體。
（5）圖線
圖形中采用的各種型式的線條稱為圖線。標準規定，圖線的型式及應用如下表。
（6）尺寸標注
標準中對尺寸標注做了詳細的規定，內容很多，不在這里一一介紹，現只就幾個常用的尺寸標注的基本規則和標注方法介紹如下。
基本規則：
Ａ.機件的真實大小以圖樣上標注的尺寸數值為依據。與圖形的大小和繪制的準確度無關；
B.圖樣中的尺寸均以毫米為單位，不在圖中注出。
C.尺寸標注的要求是：
正確：即標注的方法要符合國家標準的有關規定。
完整：尺寸標注要齊全，不遺漏，不重復。
清晰：尺寸標注要整齊，便于閱讀和查看。
合理：尺寸標注要符合設計和工藝要求。
剖視圖
一般地，假想采用剖切平面的方法剖開物體，將處于觀察者與剖切面之間的部分移去，將其余部分向投影面投影所得的圖形稱為剖視圖。剖視圖的主要特征是在被剖面上要充填表示機件材料的剖面線。
剖切平面一般具有以下兩個特征：
（1）包含內部結構如孔、槽的軸線，或物體的對稱面；
（2）平行于相應的投影面。
在畫剖視圖時，應注意：
（1）物體被剖開后，用粗實線畫出物體的剖面輪廓及剖切平面后的可見輪廓；
（2）采用剖視圖后，應省略不必要的虛線，只有對尚未表達清楚的物體結構才畫出虛線；
（3）由于剖切平面是假想的，因此在一個視圖上取剖視，并不影響其它視圖的投影；
（4）剖面需按規定畫出與物體材料相應的剖面符號，金屬材料的剖面符號為與水平線成45°角的一組平行細實線。(課本127頁圖）
電子電路圖：
電子電路圖一般是指用圖形符號和線段組成的電子工程用的略圖，包括電路原理圖、接線圖和邏輯圖等。電子設備或裝置的電路原理圖是用元器件的圖形符號及它們之間的連線來表示。
識讀線路圖的方法：
首先，要認識圖中的元器件符號，知道它代表的元器件；
其次，弄清元器件符號相互之間的連接方式；
最后，確定信號是如何流通的。
1. 標注尺寸；
2.了解一般機械加工圖、電子線路圖中符號的含義及表達方法，并能識讀它們。
