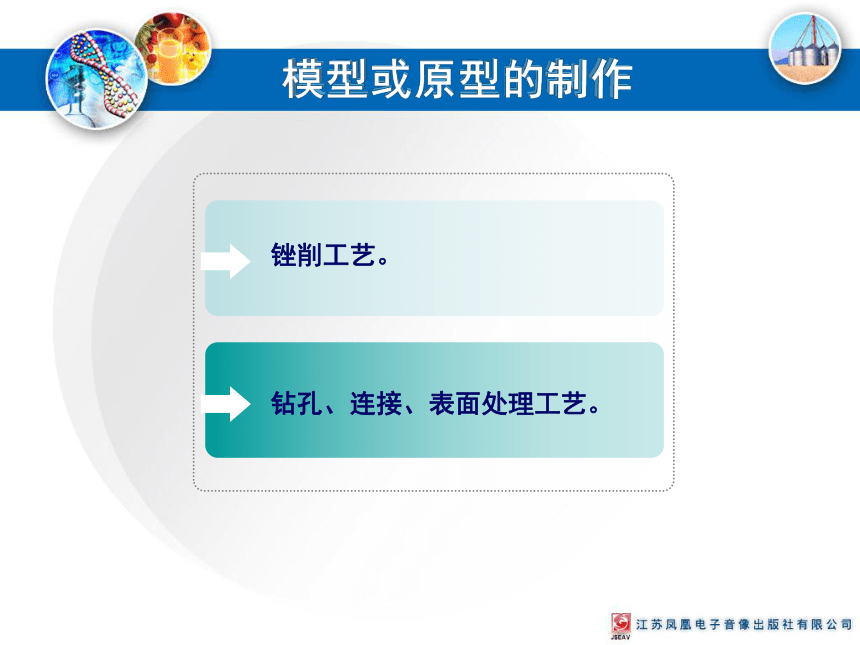

銼削工藝。
鉆孔、連接、表面處理工藝。

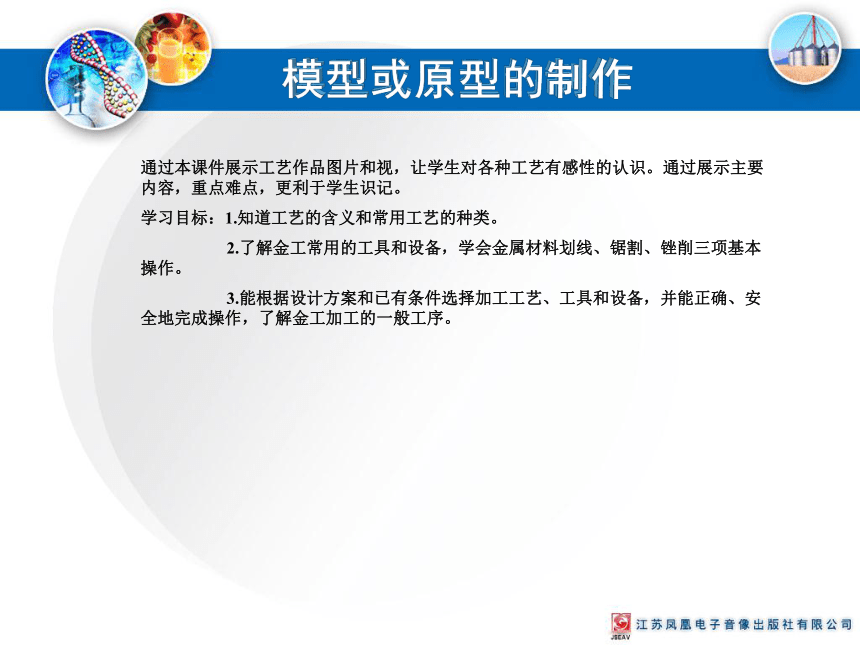

通過本課件展示工藝作品圖片和視，讓學生對各種工藝有感性的認識。通過展示主要內容，重點難點，更利于學生識記。
學習目標：1.知道工藝的含義和常用工藝的種類。
2.了解金工常用的工具和設備，學會金屬材料劃線、鋸割、銼削三項基本操作。
3.能根據設計方案和已有條件選擇加工工藝、工具和設備，并能正確、安全地完成操作，了解金工加工的一般工序。
金屬材料的銼削

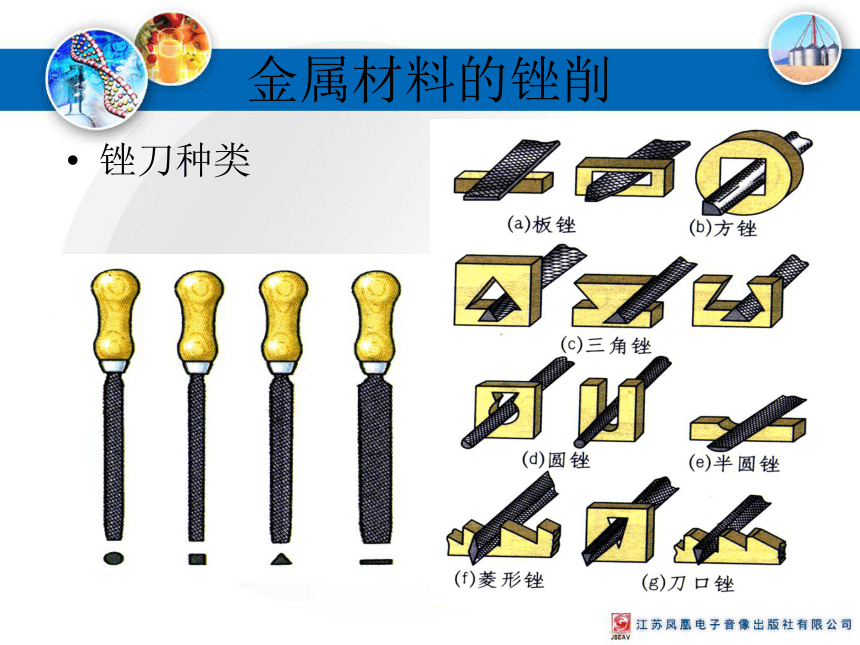

銼刀種類
金屬材料的銼削

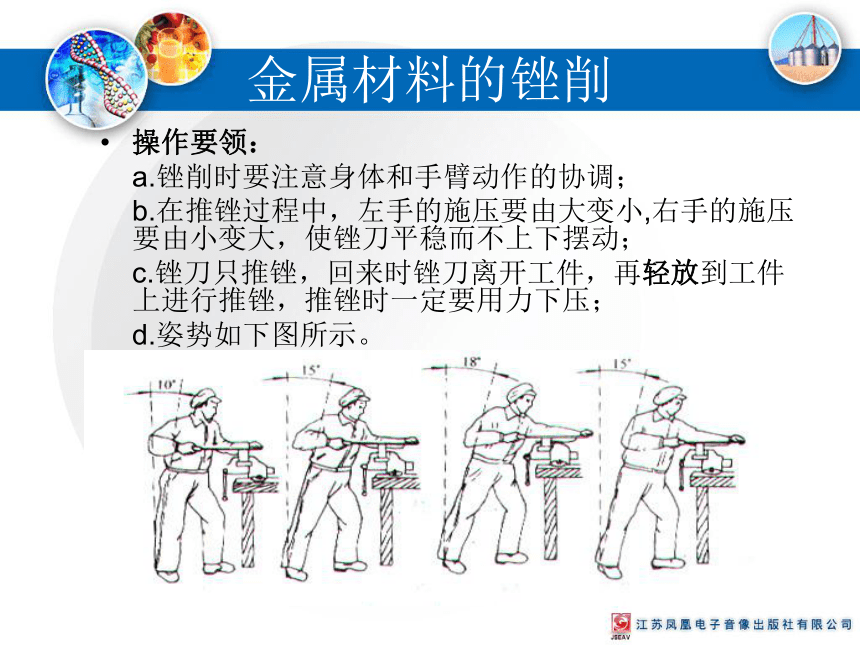

操作要領：
a.銼削時要注意身體和手臂動作的協調；
b.在推銼過程中，左手的施壓要由大變小,右手的施壓要由小變大，使銼刀平穩而不上下擺動；
c.銼刀只推銼，回來時銼刀離開工件，再輕放到工件上進行推銼，推銼時一定要用力下壓；
d.姿勢如下圖所示。

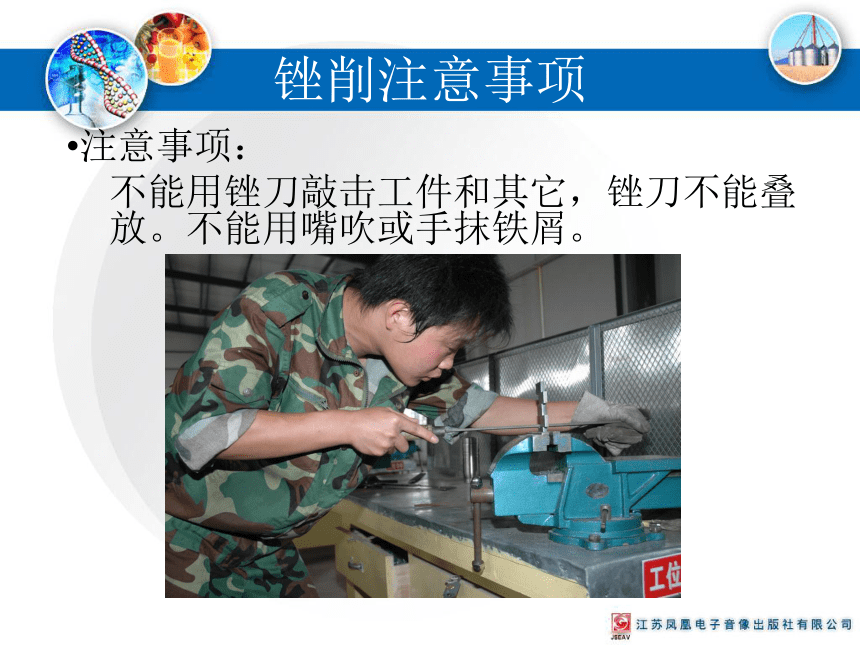

銼削注意事項
注意事項：
不能用銼刀敲擊工件和其它，銼刀不能疊放。不能用嘴吹或手抹鐵屑。

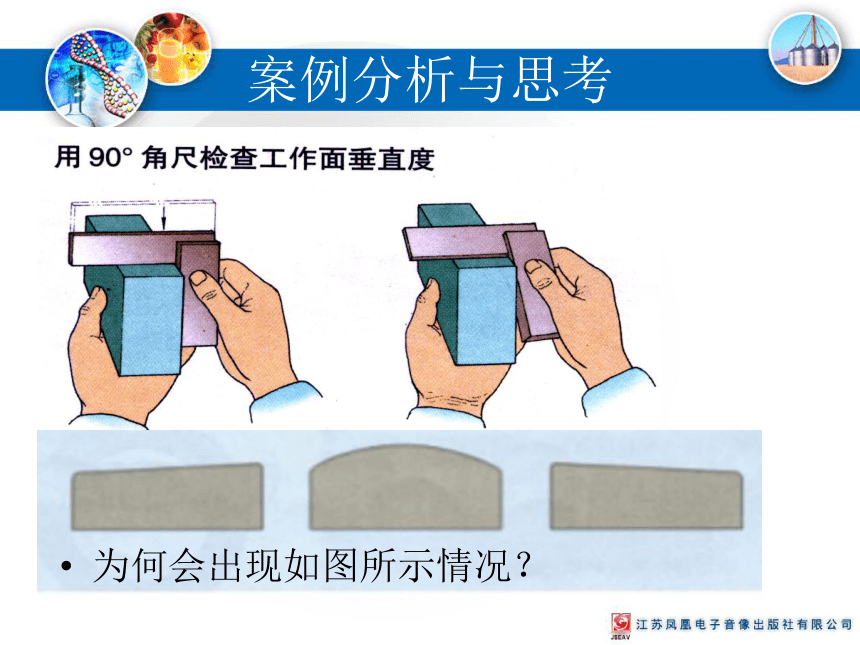

案例分析與思考
為何會出現如圖所示情況？
鉆孔
常見鉆孔設備
鉆孔工序
工序：
劃線、沖眼、鉆孔
樣沖
注意事項：
做到“二要二不”：操作要集中注意力，鉆孔要戴防護眼
鏡，以防鉆屑飛出傷害眼睛；不準帶手套操作，以防鉆頭卷住手套而傷害手指；不能用手直接扶持小工件、薄工件，以免造成傷害事故。
鉆孔的操作步驟
通過固定連接和半固定連接的方法可以實現金屬件之間的連接。介紹金屬材料的連接方法（鉚接、黏接、焊接、螺栓和螺母、平頭螺絲、元寶螺帽、墊圈、彈簧墊圈……）
連接
閱讀：螺紋的加工方法
螺紋加工方法
1.攻絲方法(加工內螺紋，先鉆孔再攻螺紋)
工具：錐頭、絲錐、扳手
底孔倒角→選擇絲錐→裝夾工件→攻內螺紋
2.套絲方法(加工外螺紋)
工具：板牙、扳牙扳手
擴孔→選擇扳牙→裝夾工件→套外螺紋
表面處理
表面處理：
概念：表面處理是指在工件表面施以保護性或裝飾性處理的加工方法，不同材料有不同的處理方法。
三個階段：
準備、粗處理、細處理。
噴涂油漆
可以防止銹蝕和增加美觀。
視頻播放噴涂油漆工藝
鍍層
可以采用電鍍或表面涂上一層塑料。
視頻播放鍍層的工藝
模型
要求學生將上節課鋸下的5cm長的錘頭的鋸割面銼平整，并在中間鉆一個0.5cm直徑的孔。
實踐操作
評價目標
項目 評價分值（共10分） 備注
長度為5cm，誤差小于1mm 2 工藝質量要求
表面光滑且無毛刺 1 工藝質量要求
垂直度好 2 工藝質量要求
操作過程無明顯錯誤 1 操作要領正確關系到產品的品質
工具無損壞 3 培養學生良好的愛護公物的習慣。
完成后工具擺放整齊 1 養成良好的處事習慣
