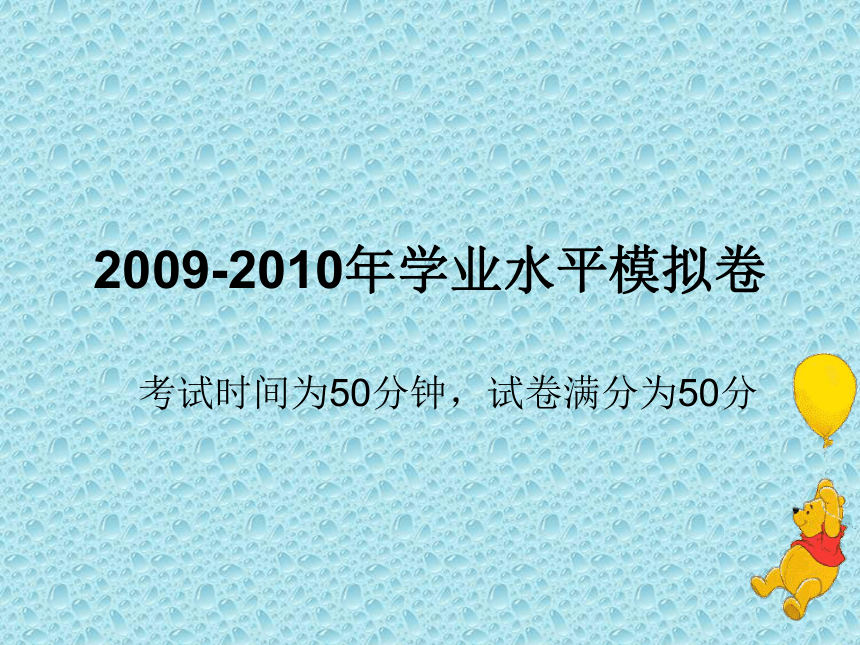

2009-2010年學業水平模擬卷
考試時間為50分鐘，試卷滿分為50分

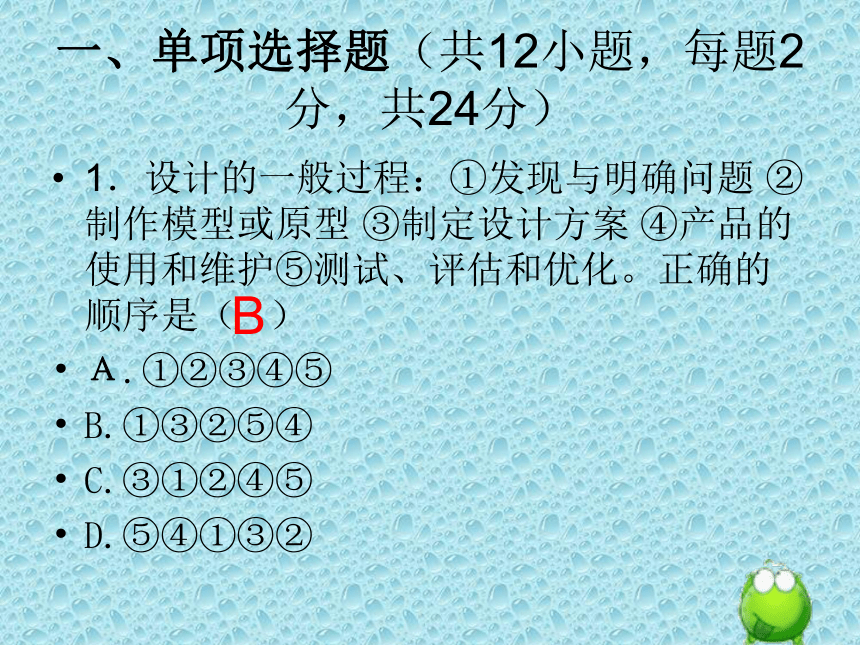

一、單項選擇題（共12小題，每題2分，共24分）
1．設計的一般過程：①發現與明確問題 ②制作模型或原型 ③制定設計方案 ④產品的使用和維護⑤測試、評估和優化。正確的順序是（ ）
А.①②③④⑤
B.①③②⑤④
C.③①②④⑤
D.⑤④①③②
B

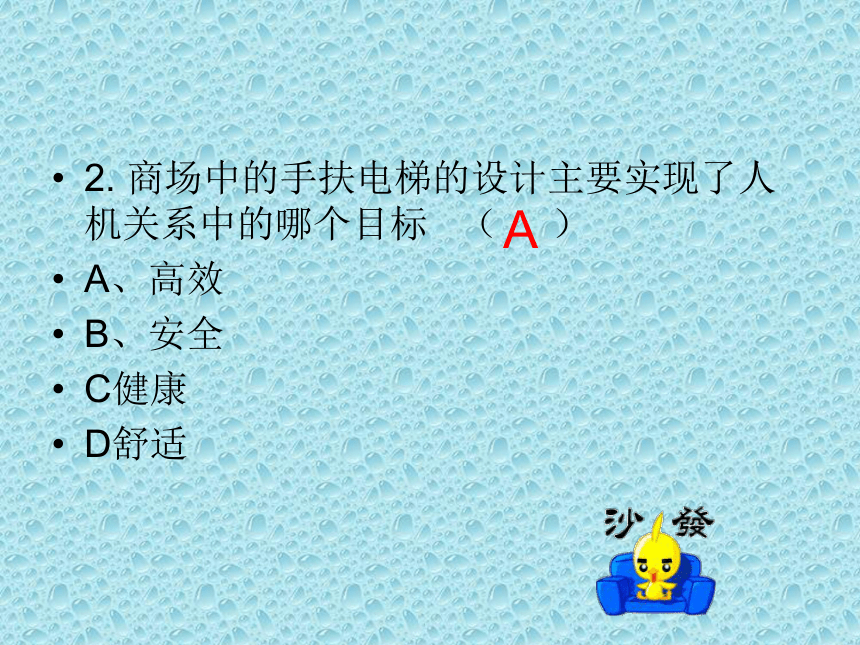

2. 商場中的手扶電梯的設計主要實現了人機關系中的哪個目標 （ ）
A、高效
B、安全
C健康
D舒適
A

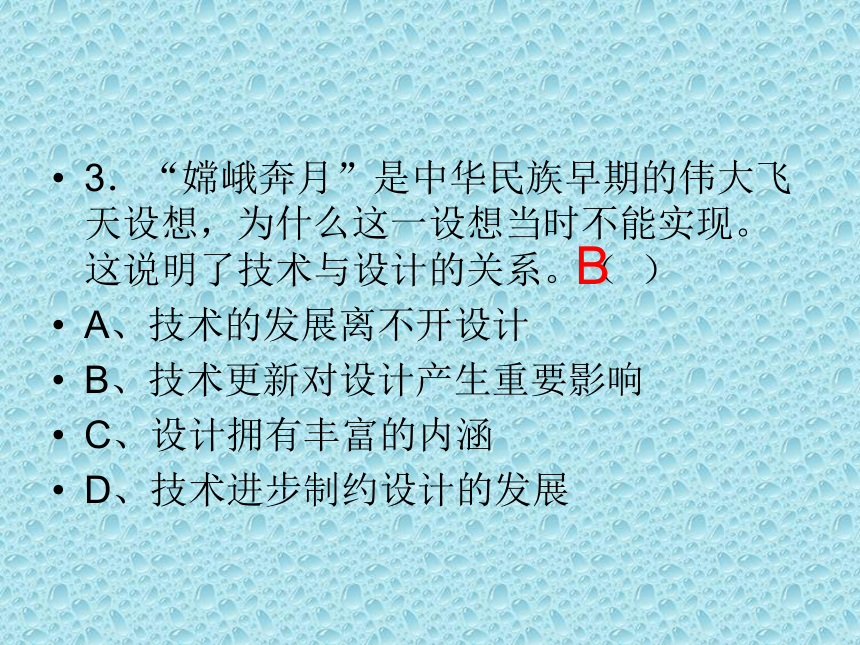

3．“嫦峨奔月”是中華民族早期的偉大飛天設想，為什么這一設想當時不能實現。這說明了技術與設計的關系。（ ）
A、技術的發展離不開設計
B、技術更新對設計產生重要影響
C、設計擁有豐富的內涵
D、技術進步制約設計的發展
B

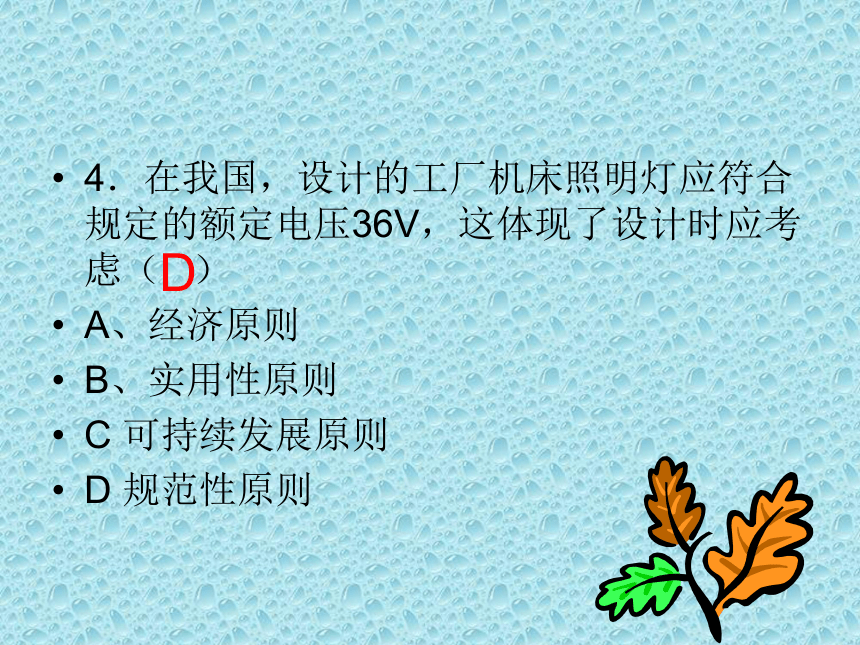

4．在我國，設計的工廠機床照明燈應符合規定的額定電壓36V，這體現了設計時應考慮（ ）
A、經濟原則
B、實用性原則
C 可持續發展原則
D 規范性原則
D

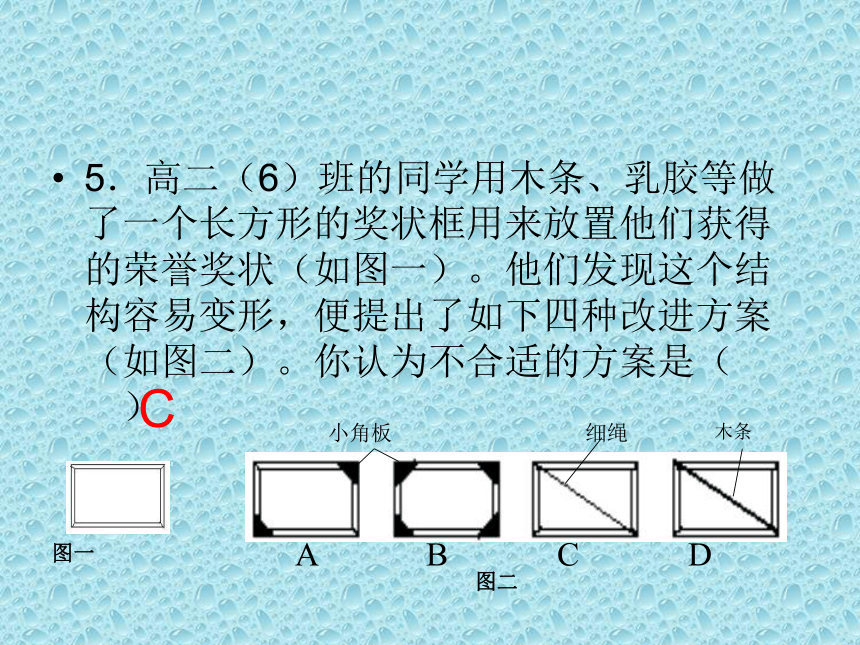

5．高二（6）班的同學用木條、乳膠等做了一個長方形的獎狀框用來放置他們獲得的榮譽獎狀（如圖一）。他們發現這個結構容易變形，便提出了如下四種改進方案（如圖二）。你認為不合適的方案是（　 　）
圖一
A B C D
細繩
木條
小角板
圖二
C

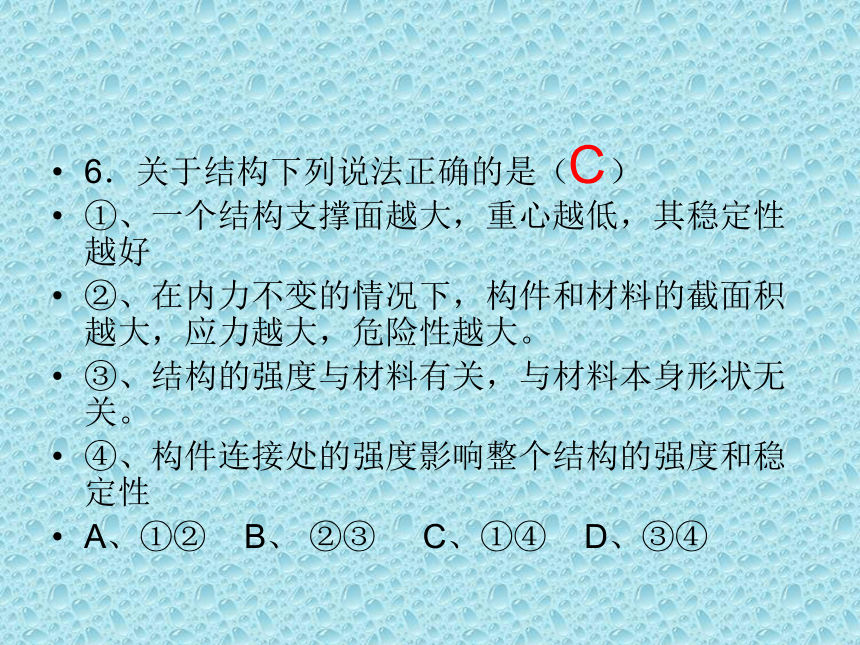

6．關于結構下列說法正確的是（ ）
①、一個結構支撐面越大，重心越低，其穩定性越好
②、在內力不變的情況下，構件和材料的截面積越大，應力越大，危險性越大。
③、結構的強度與材料有關，與材料本身形狀無關。
④、構件連接處的強度影響整個結構的強度和穩定性
A、①② B、 ②③ C、①④ D、③④
C
7．以下流程安排，合理的是（ ）
A．買票——上車——檢票——候車 B．青霉素皮試——觀察20分鐘——無過敏反應——注射青霉素
C．冷藏螺釘——取出螺釘并快速送裝配車間——隔天裝配
D．購買電器元件——調試——焊接底座——做燈罩——組裝臺燈
B

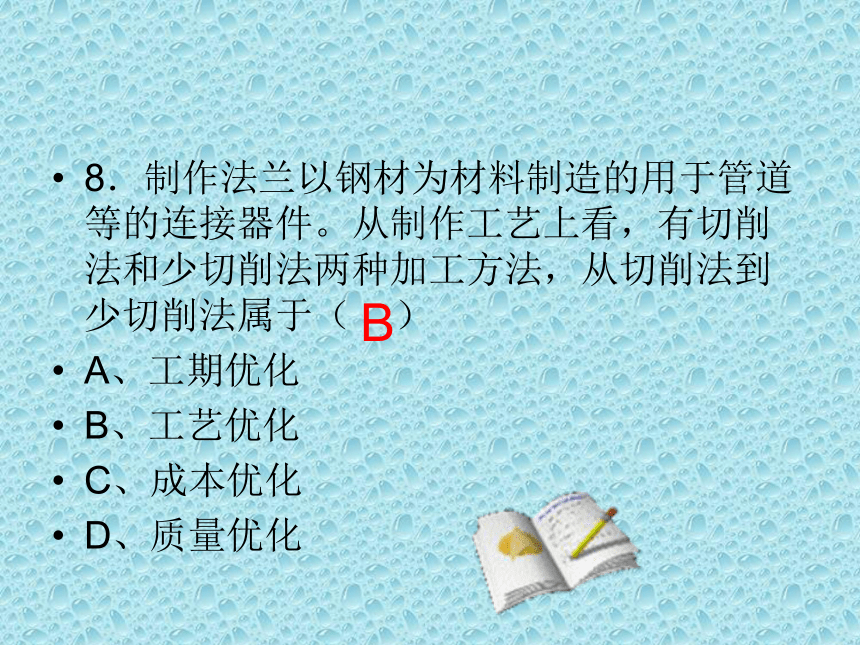

8．制作法蘭以鋼材為材料制造的用于管道等的連接器件。從制作工藝上看，有切削法和少切削法兩種加工方法，從切削法到少切削法屬于（ ）
A、工期優化
B、工藝優化
C、成本優化
D、質量優化
B
9．都江堰建于公元前256年，工程由三大主體工程和一百二十個附屬渠堰工程組成，三大主體工程是魚嘴分水，飛沙堰泄洪排沙，寶瓶口引水，這三大主體工程巧妙配合，并與一百二十個附屬渠堰連成一片，不僅有效控制住岷江洪水，而且還有效灌溉成都平原。下列說法正確的是（ ）
①都江堰是一個系統，魚嘴分水、飛沙堰泄洪排沙、寶瓶口引水是它的子系統。
②、魚嘴功能是分水，飛沙堰功能是泄洪排沙，寶瓶口功能是引水，所以三者都具有獨立功能，沒有相互關聯。
③、都江堰水利工程說明，系統設計要注意各組成部分的協調與連接，以提高系統的有序性和整體運行效果。
④、都江堰水利工程說明，系統由若干個部分組成，各部分都有其獨立功能，形成一個整體。
A、①② B、②③ C、①③ D、③④
C
10．MP3制造技術使得人們享受生活，享受音樂，而它不斷的更新?lián)Q代更是滿足人們對音質的需求。這說明了技術的（ ）
A．目的性
B．綜合性
C．創新性
D．專利性
A
11．人們通過電冰箱獲得適當?shù)臏囟龋故澄锬軌蜷L期存放，分析這一現象，我們理解一個控制現象應該從（　　）入手
A、對象
B、目的
C、手段
D、對象、目的、手段
D
12．下列控制系統中，屬于閉環控制系統的是（ ）臺
①加熱爐的溫度自動控制　②計算機的CPU上的風扇的轉速控制　③現代化農業溫室的溫度控制 ④紅綠燈定時控制系統 ⑤自動升降國旗的控制 ⑥電吹風的控制⑦火災自動報警控制⑧制動門的控制
A．①②③ B、①③⑦⑧
C、②③④⑤ D、以上都不正確
A
二、非選擇題（共26分）
1. 汽車超載自動監測控制系統
　造成公路交通事故的一個重要原因，是貨車超載。車主或駕駛員盲目追求利潤，不顧安全地“多裝快跑”，釀成了大量車禍。公汽車超載自動監測系統由以下部分組成：在收費站前方每一條車道上安裝壓力傳感器，它監測每一輛通過汽車的重量。壓力傳感器位置近旁還裝有攝像頭，將通過車輛的車型、牌照攝下。這些數據信息都傳入監察電腦，電腦能夠辨認出各種車型，并查明該型車的規定載重量，經過與實測數據對比，在零點幾秒內就可以判明來車是否超載。
（1）請寫出汽車超載監測控制系統的三個子系統。（3分）
重量監測子系統；攝像子系統：電腦對比子系統
（2）該控制系統是開環還是閉環控制？（2分）
開環控制系統
（3）在汽車超載自動監測控制系統方框圖中的括號內填上相應名稱（5分）
（ ）
( )
汽車的重量
重量監測子系統
攝像子系統
電腦對比子系
超載車輛
2. 在江邊一側有A、B兩個廠，它們到江邊的距離分別是2km和3km，設兩廠沿江方向的距離是3.5km，現在要在江邊修建一個碼頭，使得兩廠的產品能夠順利過江，問碼頭應建在什么位置，才能使運輸路線最短？
⑴該系統的優化目標是什么？（2分）
⑵寫出目標函數，并求出最優化的目標值。（4分）
⑶該系統的約束條件和影響因素是什么？ （4分）
A
B
C
①目標值：運輸路線最短
Smin＝AC+CB=6.1KM
②約束條件:碼頭建在江岸邊
③影響因素:碼頭的修建位置
C
B
A
3．分析評價題
這是筷子嗎？這是湯匙嗎？這是湯匙筷，是一種發明！請仔細觀察并完成以下問題：
請按對湯匙筷的人機關系要實現的目標的角度對該湯匙筷進行評價，并分析它是如何體現設計的創新原則。（6分）
(1)符合創新原則，通過對現有產品（筷子、湯匙）的革新（結合）來創造具有相當社會價值的新事物（湯匙筷）；符合實用性原則，湯匙筷所能實現吃面條所需要的功能（吃面條、喝湯）；符合美觀原則，別出心裁的外形，流暢的曲線，改變了筷子直統統的形象。不足之處：喝過湯后再用湯匙筷，湯會順著筷子流到手上；吃過面條的筷子用手很難再放上去，喝湯成問題。
(2)
