1. 正投影及三視圖的形成
2. 物體的視圖及其回轉體表面交線
3. 視圖的閱讀
4. 組合體的尺寸標注
常見的技術圖樣

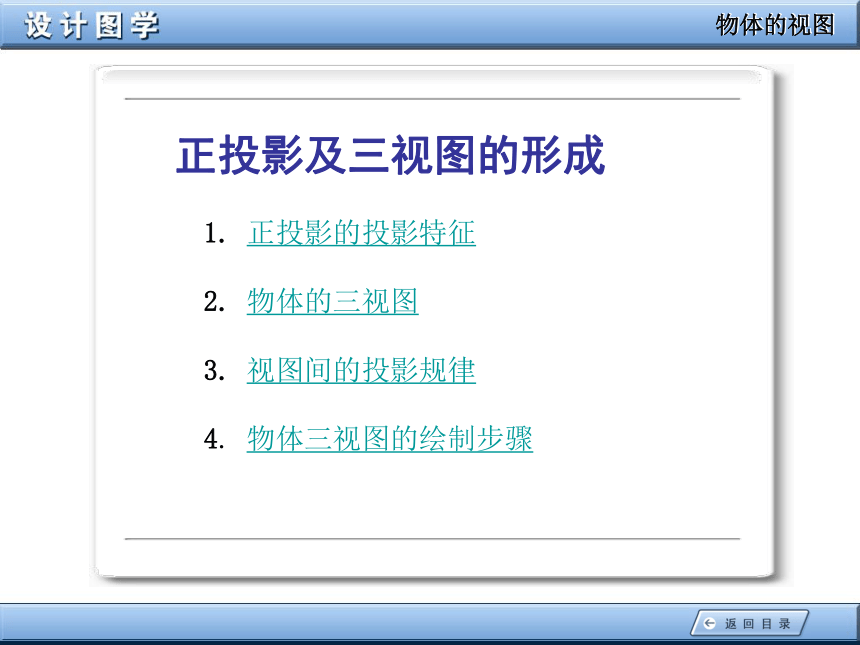

正投影及三視圖的形成
1. 正投影的投影特征
2. 物體的三視圖
3. 視圖間的投影規律
4. 物體三視圖的繪制步驟
物體的視圖
物體的視圖
1. 正投影的投影特性

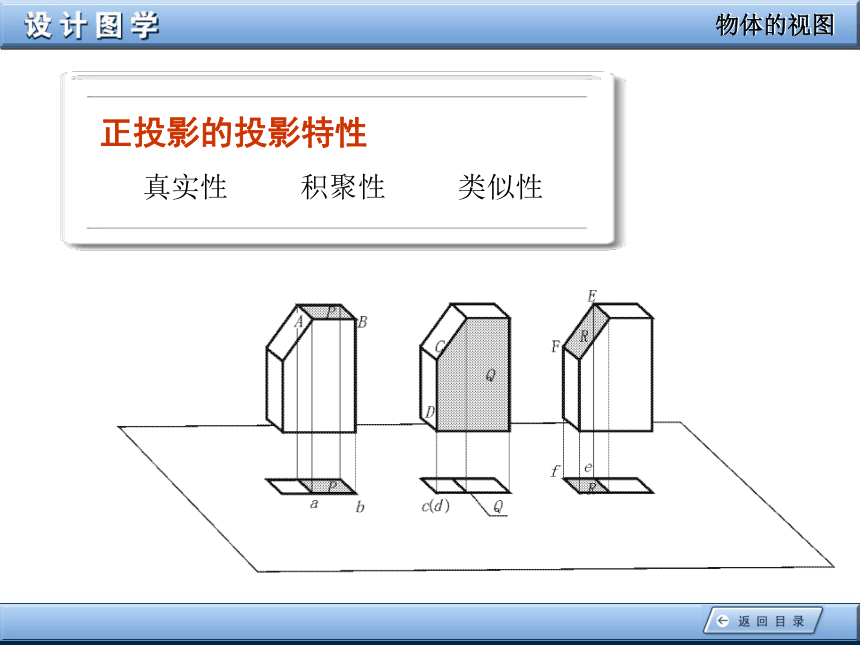

正投影的投影特性
真實性 積聚性 類似性
物體的視圖
物體的視圖

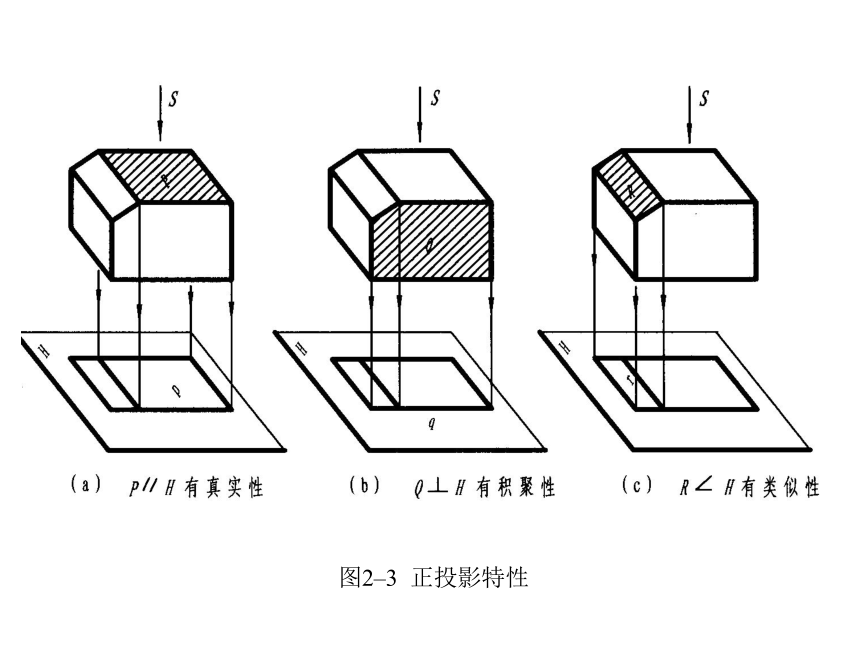

圖2–3 正投影特性

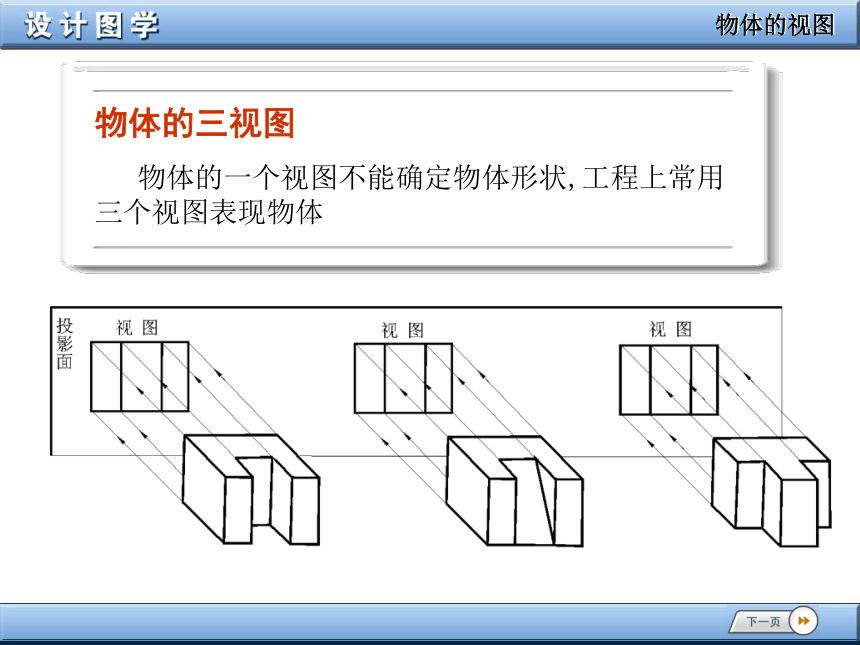

物體的三視圖
物體的一個視圖不能確定物體形狀,工程上常用三個視圖表現物體
物體的視圖
物體的視圖
主視圖——由前向后投影，在正面上得到的視圖
俯視圖——由上向下投影，在水平面上得到的視圖
左視圖——由左向右投影，在側面上得到的視圖
為了將空間投影體系畫在同一平面上，規定正面保持不動，水平面和側面按箭頭方向?qū)嵤┬D(zhuǎn)90° ，使三個視圖處于同一平面上。
物體的視圖
物體的視圖

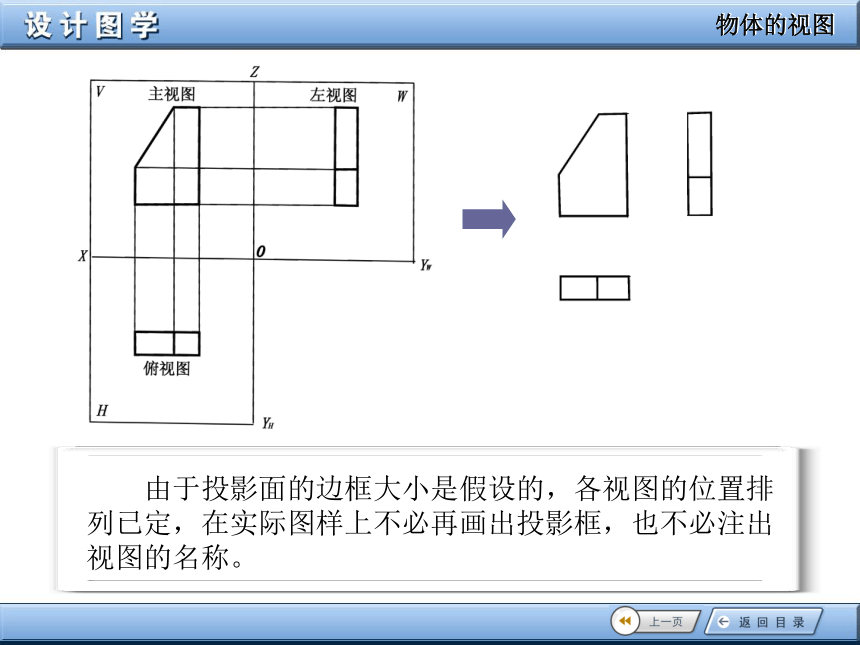

由于投影面的邊框大小是假設的，各視圖的位置排列已定，在實際圖樣上不必再畫出投影框，也不必注出視圖的名稱。
物體的視圖
物體的視圖

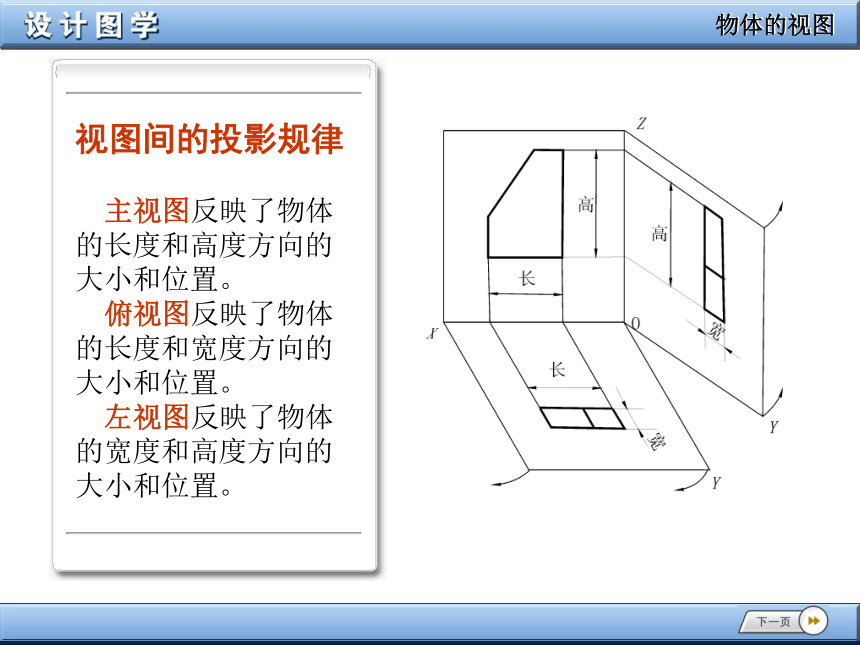

視圖間的投影規律
主視圖反映了物體 的長度和高度方向的大小和位置。
俯視圖反映了物體的長度和寬度方向的大小和位置。
左視圖反映了物體的寬度和高度方向的大小和位置。
物體的視圖
物體的視圖

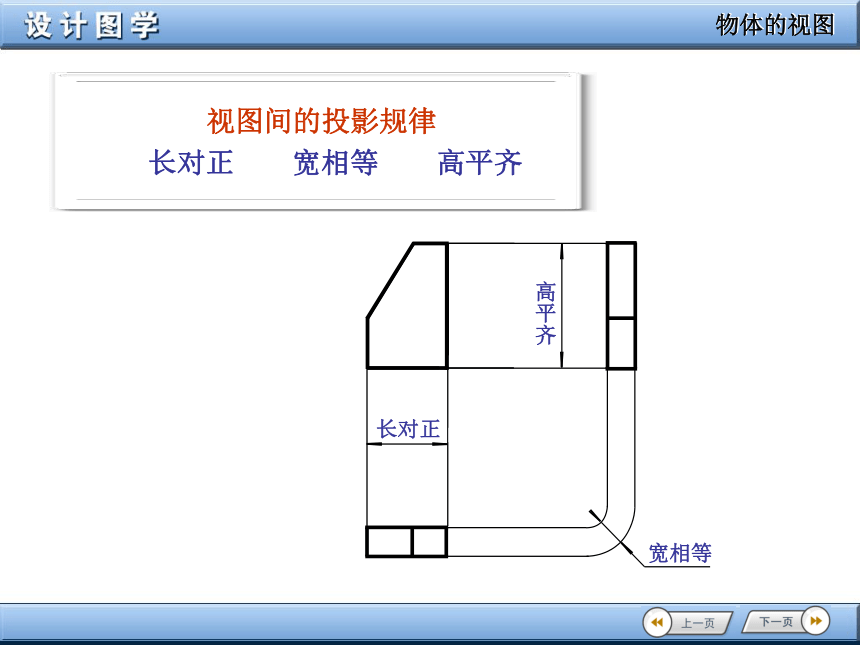

視圖間的投影規律
長對正 寬相等 高平齊
寬相等
長對正
高平齊
物體的視圖
物體的視圖

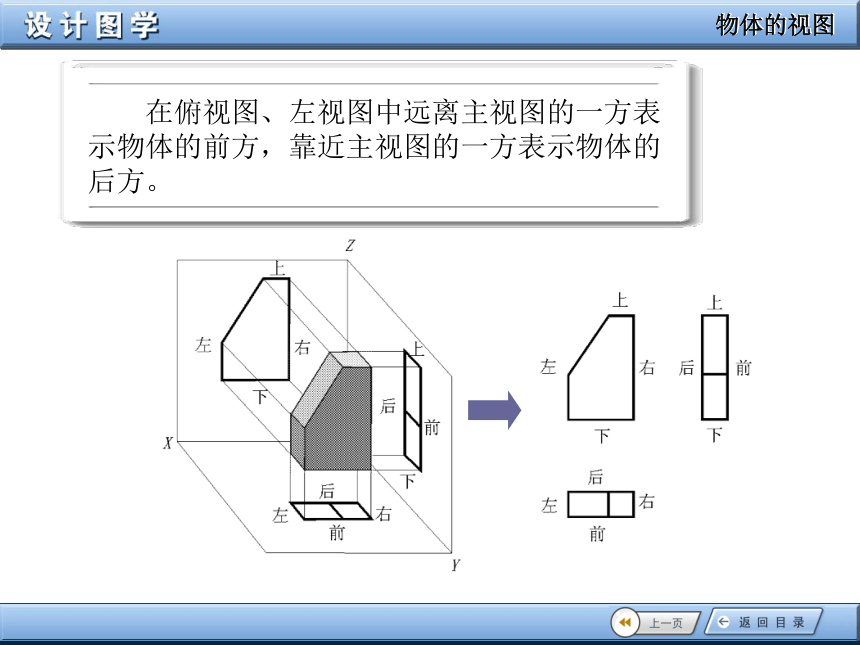

在俯視圖、左視圖中遠離主視圖的一方表示物體的前方，靠近主視圖的一方表示物體的后方。
物體的視圖
物體的視圖

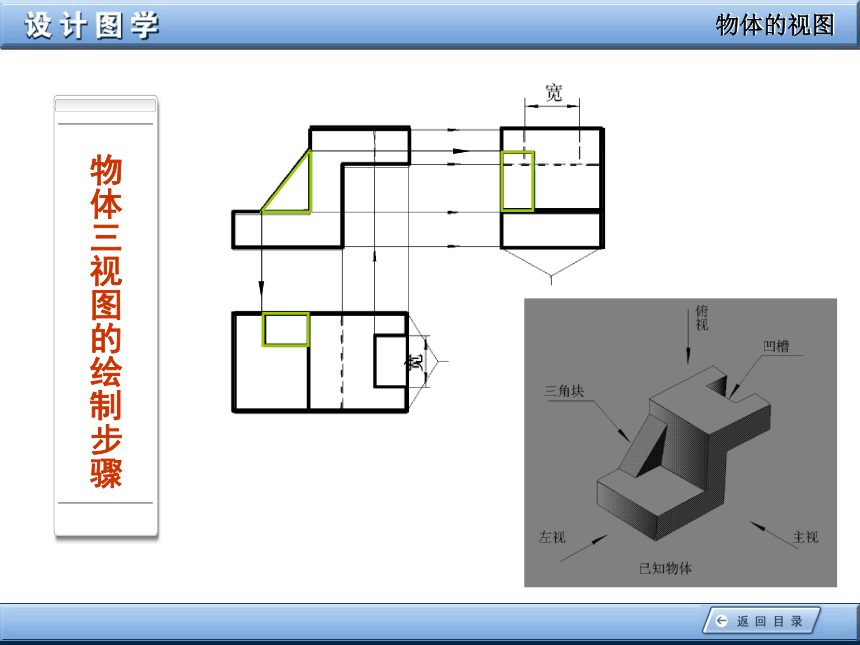

物體三視圖的繪制步驟
物體的視圖
物體的視圖

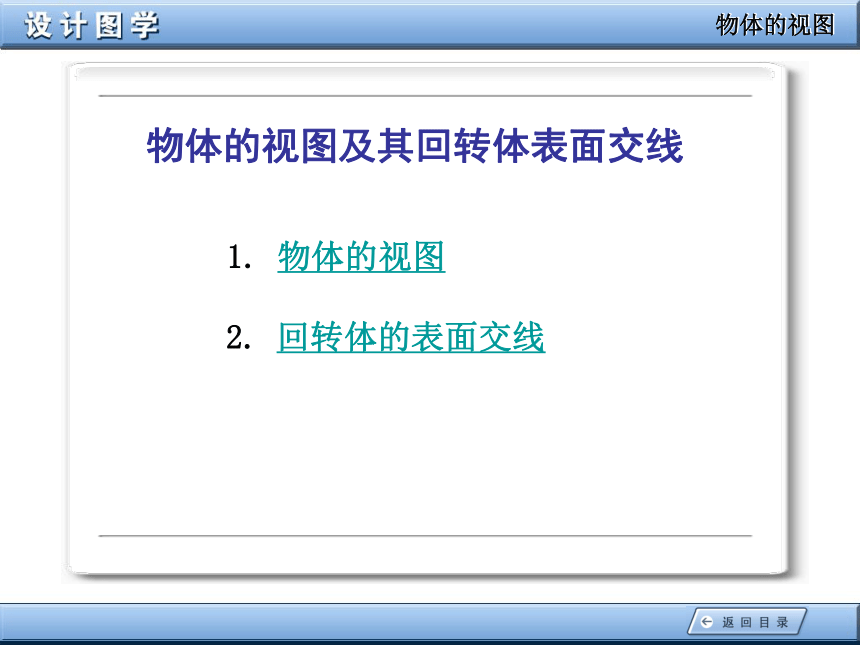

物體的視圖及其回轉體表面交線
1. 物體的視圖
2. 回轉體的表面交線
物體的視圖
物體的視圖
基本體的視圖
平面立體
曲面立體
組合體的視圖
疊 加
切 割
物體的視圖
物體的視圖
物體的視圖
平面立體——長方體
物體的視圖
物體的視圖
平面立體——正六棱柱
物體的視圖
物體的視圖
平面立體——正三棱柱
物體的視圖
物體的視圖
平面立體——正四棱柱
物體的視圖
物體的視圖
　　
曲面立體——圓柱體
物體的視圖
物體的視圖
曲面立體——圓錐體
物體的視圖
物體的視圖
曲面立體——球體
物體的視圖
物體的視圖
曲面立體——圓環
物體的視圖
物體的視圖
組合體視圖——疊加式
物體的視圖
物體的視圖
成一體后
此處無線
相切處無線
改成虛線
改成虛線
物體的視圖
物體的視圖
組合體視圖——切割式
物體的視圖
物體的視圖
回轉體表面交線
截交線
截交線
物體的視圖
物體的視圖
截交線
相貫線
平面與立體表面的交線
立體與立體表面的交線
利用正投影原理，可在視圖中
準確畫出截交線的投影，分類介紹
如下：
平面與圓柱相交
平面與圓錐相交
平面與球相交
物體的視圖
物體的視圖
截平面平行于圓柱軸線
物體的視圖
物體的視圖
截平面垂直于圓柱軸線
物體的視圖
物體的視圖
截平面傾斜于圓柱軸線
物體的視圖
物體的視圖
實例一——楔形體的三視圖
物體的視圖
物體的視圖
實例二——開槽圓柱體的三視圖
y
y
y
y
物體的視圖
物體的視圖
三角形
截平面過圓錐頂點
物體的視圖
物體的視圖
截平面垂直于軸線
圓
物體的視圖
物體的視圖
截平面傾斜于軸線
橢圓
物體的視圖
物體的視圖
截平面平行于一條素線
拋物線
物體的視圖
物體的視圖
截平面平行于軸線
雙曲線
物體的視圖
物體的視圖
實例——開槽圓錐臺三視圖畫法
第三章 物體的視圖
第三章 物體的視圖
平面與球相交
物體的視圖
物體的視圖
實例——球閥芯的畫法
物體的視圖
物體的視圖
相貫線是兩相交立體表面的共有線。利用正投影原理，可在視圖中準確畫出其投影。圓柱與圓柱相交是立體相交的常見情況，此講僅介紹:
(1)正交兩圓柱
　(2)偏交兩圓柱
(3)回轉體與球體相交
物體的視圖
物體的視圖
正交兩圓柱
異徑正交兩圓柱相貫線畫法——投影法
物體的視圖
物體的視圖
y
y
物體的視圖
物體的視圖
異徑正交兩圓柱相貫線畫法二 ——簡化法
物體的視圖
物體的視圖
外表面與外表面相交——兩實心異徑圓柱正交
物體的視圖
物體的視圖
外表面與內表面相交——實心圓柱上開圓柱孔
物體的視圖
物體的視圖
內表面與內表面相交——兩圓柱孔相交
物體的視圖
物體的視圖
正交兩圓柱相貫線的彎曲方向總是朝向直徑較大的圓柱的軸線。
當相貫兩圓柱體直徑相等時，相貫線由空間曲線變?yōu)槠矫媲€（橢圓），在主視圖上的投影積
聚成為兩段正交的直線。
物體的視圖
物體的視圖
物體的視圖
物體的視圖
物體的視圖
物體的視圖
物體的視圖
物體的視圖
異徑偏交兩圓柱
物體的視圖
物體的視圖
回轉體與球體相交
當圓柱、圓錐
等回轉體的軸線通
過球心時，相貫線
成為平面曲線。
物體的視圖
物體的視圖
視圖的閱讀
視圖的閱讀是對給定的視圖進行分析，想象出物體的實際形狀。
讀圖是繪圖的逆過程
讀圖的基本知識：
弄清各視圖的投影關系,幾個視圖應聯系起來看
認清視圖中線條與線框的含義
物體
視圖
繪制
想象
形體分析法
線面分析法
讀圖方法
物體的視圖
物體的視圖
一個視圖相同的不同物體
物體的視圖
物體的視圖
兩個視圖相同的不同物體
物體的視圖
物體的視圖
形體Ⅰ、Ⅲ相對位置不同，整體性狀不同
物體的視圖
物體的視圖
視圖中的輪廓線可以有三種含義：
1. 表示物體上具有積聚性的平面或曲面
2. 表示物體上兩個表面的交線
3. 表示曲面的輪廓素線
物體的視圖
物體的視圖
視圖中的封閉線框可以有四種含義：
表示一個平面
2.表示一個曲面
3.表示平面與曲面相切的組合面
4.表示一個空腔
物體的視圖
物體的視圖
形體分析法
根據已知視圖，將圖形分解成若干組
成部分，然后按照投影規律和各視圖間的
聯系，分析出各組成部分所代表的空間形
狀及所在位置，最終想象出整體形狀。
物體的視圖
物體的視圖
形體分析法讀圖圖例——支座三視圖
物體的視圖
物體的視圖
從主視圖著手，
將圖形分解成1、2、
3三個部分。
分解視圖
根據視圖間投影規律，找到分解后各組成部分在各視圖中的投影。
物體的視圖
物體的視圖
投影聯系
物體的視圖
物體的視圖
單個想象與綜合想象
根據物體分解后各組成部分的視圖想象出各自的空間形狀；分析它們之間的構成形式，綜合想象出物體的完整形狀。
物體的視圖
物體的視圖
線面分析法
當所閱讀的形體被切割、形狀不規則或
視圖投影相重合時，多采用線面分析法。由
于物體是由許多不同幾何形狀的線面組成，
通過對各種線面含義的分析來想象物體的形
狀和位置，有助于構思出物體的整體形狀。
物體的視圖
物體的視圖
線面分析法讀圖圖例——壓塊
物體的視圖
物體的視圖
讀圖時的線面分析
物體的視圖
物體的視圖
組合體的尺寸標注
物體的視圖
物體的視圖
正確——符合國家標準有關規定
完整——所注尺寸既不多余，也不遺漏
清晰——尺寸布置整齊合理，便于閱讀
尺寸種類：
定形尺寸——確定物體形狀及大小的尺寸
定位尺寸——確定物體上各部分結構相對位置的尺寸
總體尺寸——表示組合體總長、總寬和總高的尺寸
物體的視圖
物體的視圖
圖中﹡表示定位尺寸
尺寸基準：
　　尺寸基準是度量尺寸的起點，形體通常在長、寬、高方向上分別至少有一個尺寸基準。
物體的視圖
物體的視圖
尺寸標注的綜合舉例
物體的視圖
物體的視圖
尺寸標注的注意點：
標注尺寸必須在形體分析的基礎上，按分解的各組成形體定形和定位，
切忌片面地按視圖中的線框或線條來標注尺寸。
2. 尺寸應標注在表示該形體特征最明顯的視圖上，并盡量避免在虛線上
標注尺寸。同一形體的尺寸應盡量集中標注。
3. 形體上的對稱尺寸，應以對稱中心線為尺寸基準標注。
4. 不應該在相貫線和截交線上標注尺寸。由于形體與截平面的相對位置
確定后，截交線已定，因此不應在截交線上標注尺寸。同樣地，兩形
體相交后，相貫線自然形成，因此，除了標注兩形體各自的定形尺寸
以及相對位置尺寸外，不應在相貫線上標注尺寸。
5. 當形體的外輪廓為曲面時，總體尺寸應標注到該曲面的中心軸線位置，
同時加注該曲面的半徑。
物體的視圖
物體的視圖
