正投影與三視圖
§6.2常見的技術圖樣
一、投影
提問:陽光和燈光有何區別
在陽光或燈光的照射下，物體在地面或墻面上就會出現它的影子，這就是物體的投影。
投影中心
投影線
投影面
被投影物體

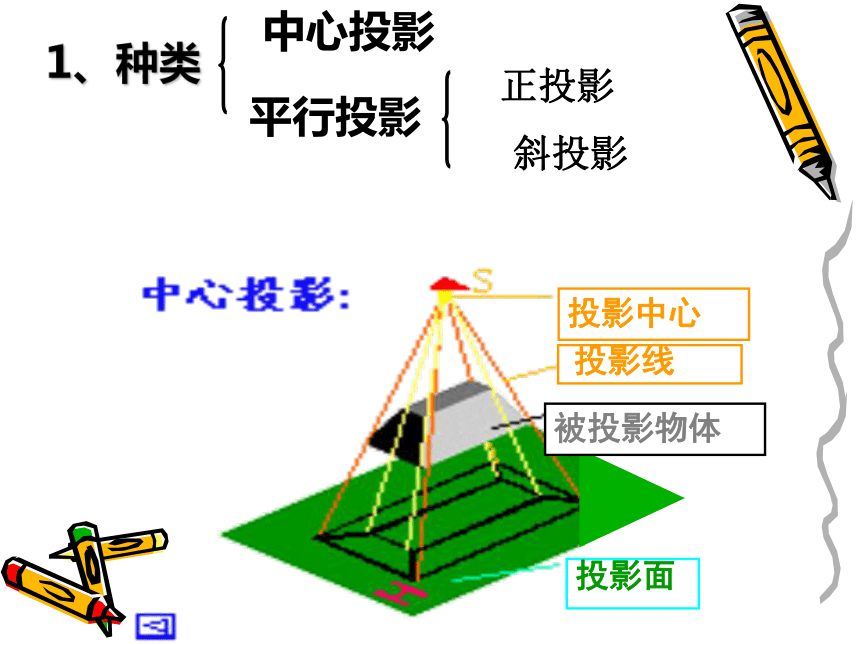

1、種類
中心投影
平行投影

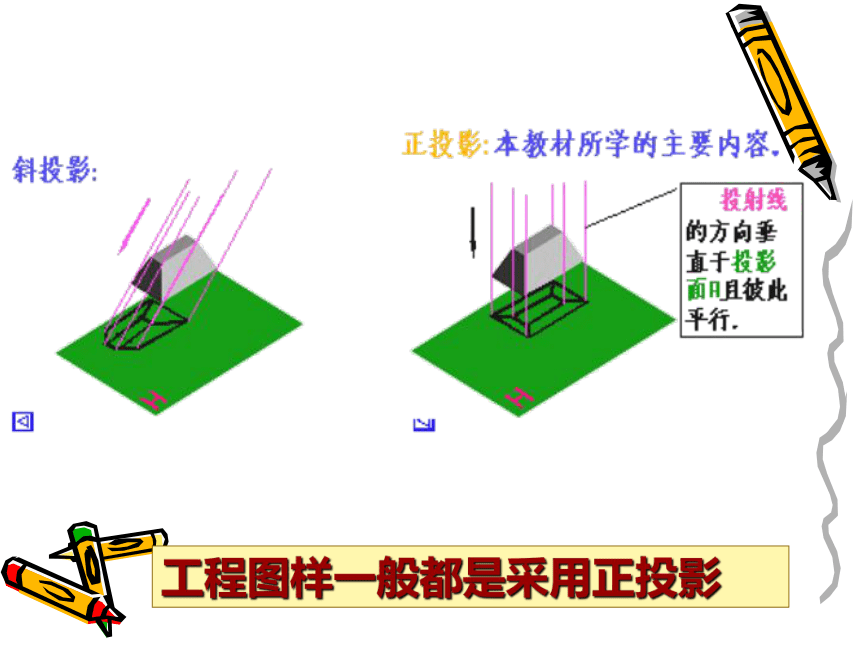

正投影
斜投影
工程圖樣一般都是采用正投影

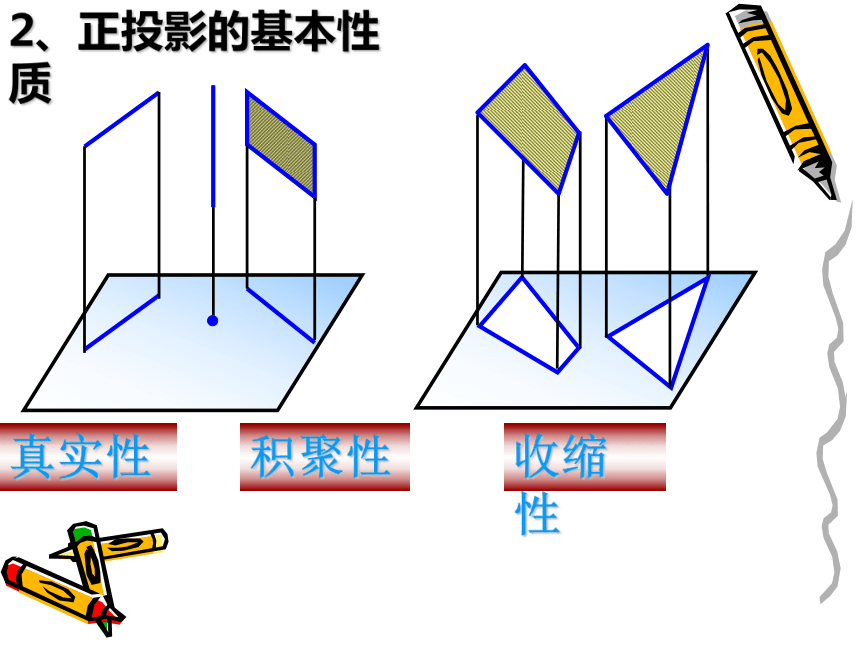

2、正投影的基本性質
真實性
積聚性
收縮性

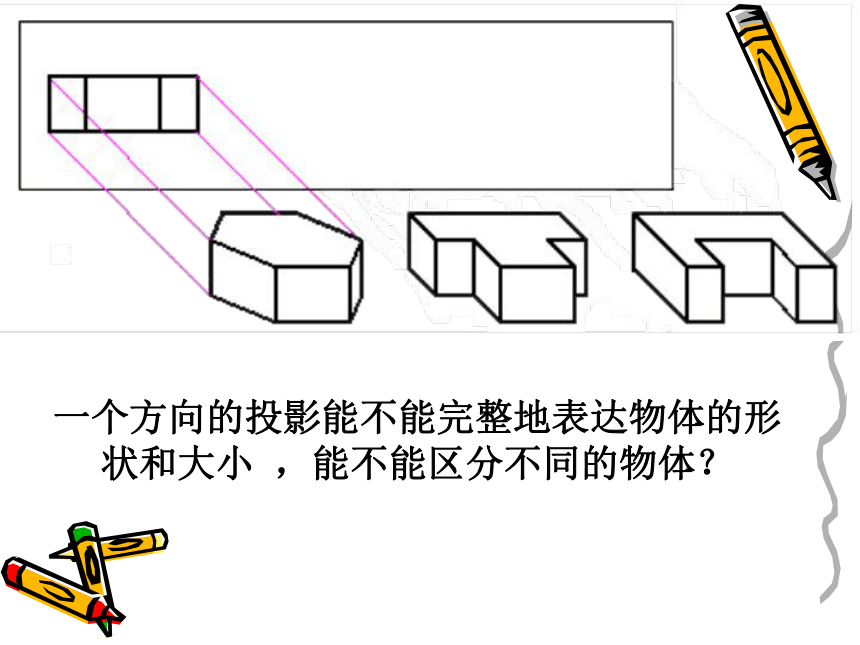

一個方向的投影能不能完整地表達物體的形
狀和大小 ，能不能區分不同的物體？
要確定物體的空間形狀，需要采用多面正投影。
二、三視圖
a.正面投影面用“V”標記；
b.側面投影面用“W”標記；
c.水平投影面用“H”標記；
三投影面之間兩兩的交線
稱為投影軸，分別用OX、OY、OZ表示；
三根軸的交點Ｏ
稱為原點。

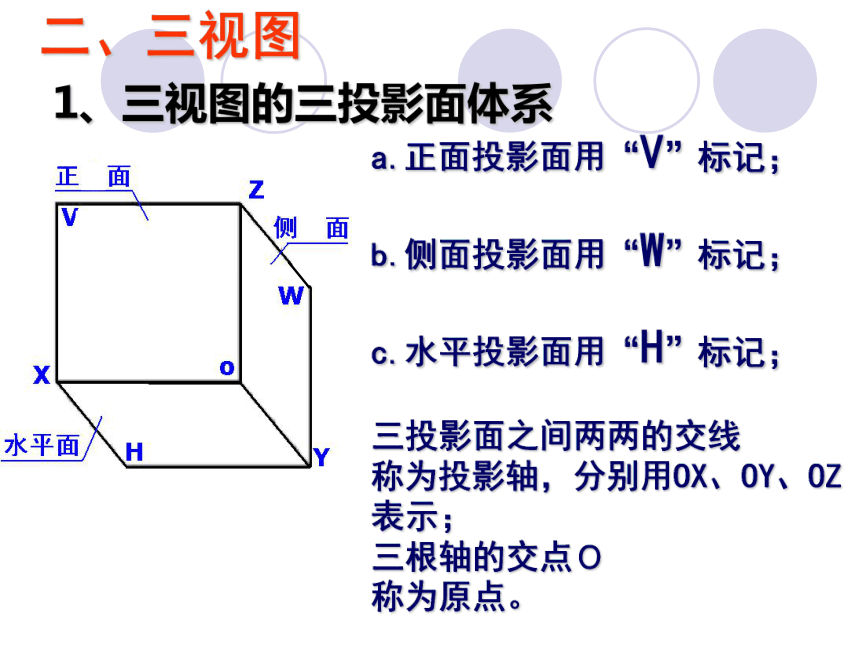

1、三視圖的三投影面體系

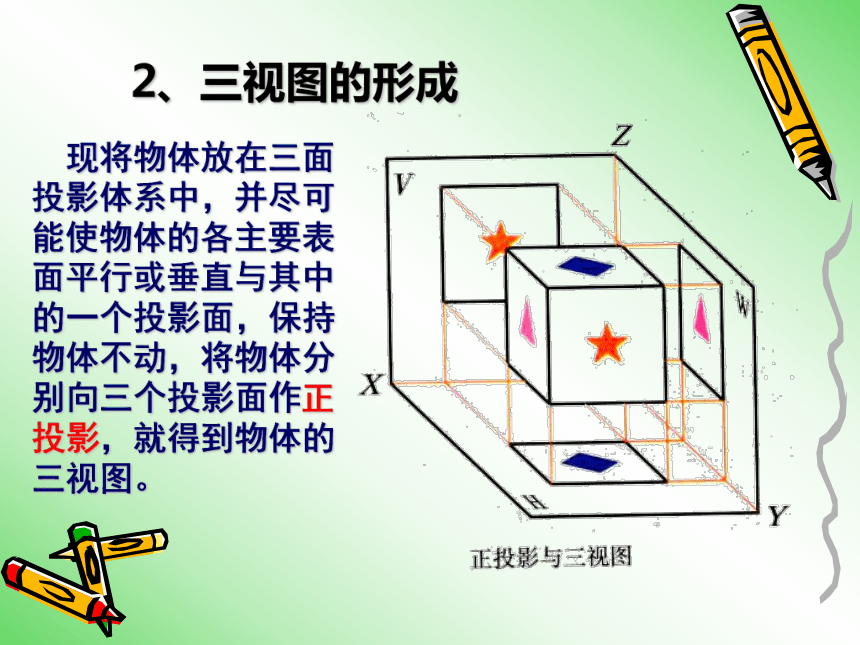

2、三視圖的形成
現將物體放在三面投影體系中，并盡可能使物體的各主要表面平行或垂直與其中的一個投影面，保持物體不動，將物體分別向三個投影面作正投影，就得到物體的三視圖。

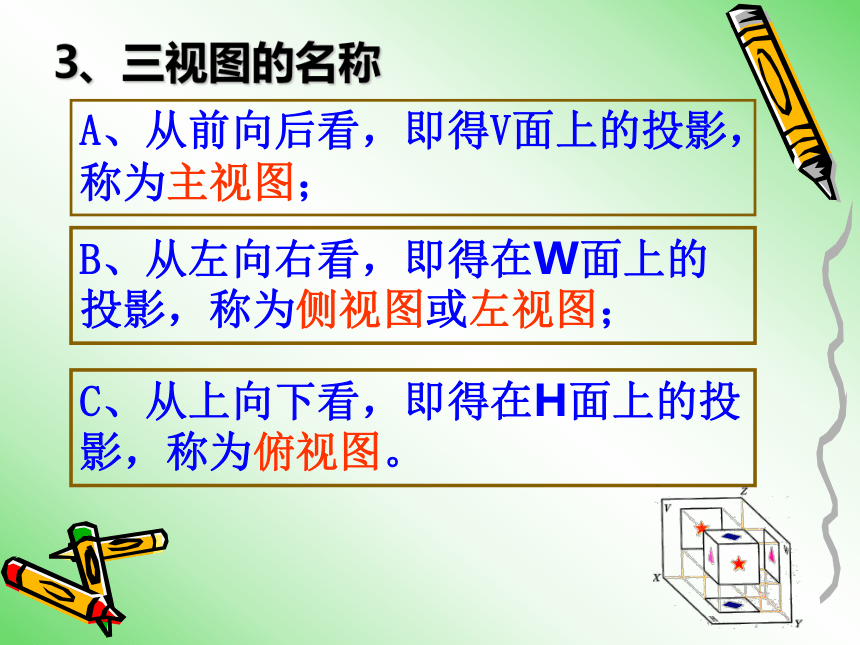

3、三視圖的名稱
C、從上向下看，即得在H面上的投影，稱為俯視圖。
A、從前向后看，即得V面上的投影，稱為主視圖；
B、從左向右看，即得在W面上的投影，稱為側視圖或左視圖；

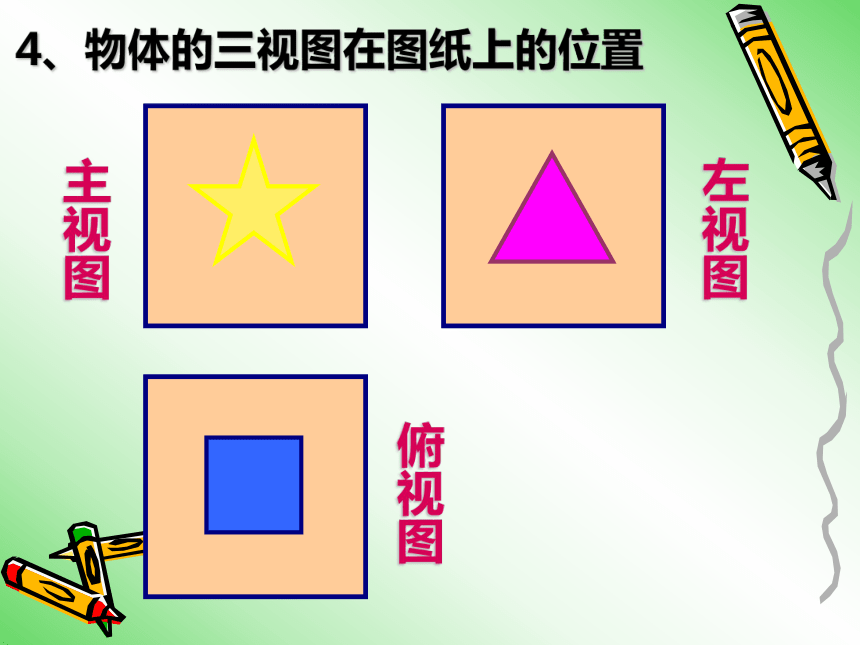

4、物體的三視圖在圖紙上的位置
左視圖
俯視圖
主視圖
在主視圖、俯視圖中都體現形體的長度，且長度在豎直方向上是對正的，我們稱之為長對正
在主視圖、左視圖上都體現形體的高度，且高度在水平方向上是平齊的，我們稱之為高平齊
在左視圖、俯視圖上都體現形體的寬度，且是同一形體的寬度，是相等的，我們稱之為寬相等

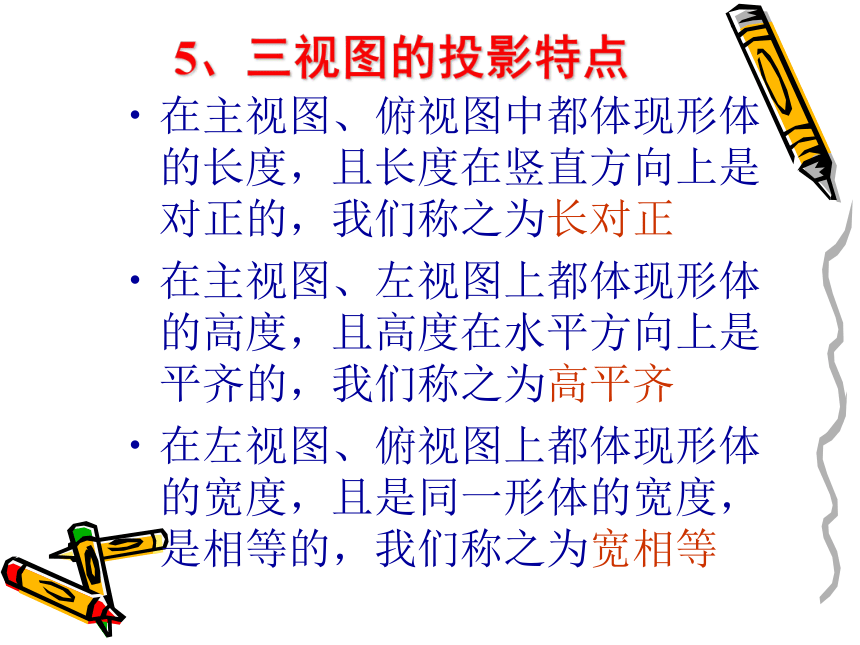

5、三視圖的投影特點
寬相等
5、三視圖的投影規律
長對正
高平齊
主視圖
左視圖
俯視圖
動畫演示
主視圖
俯視圖
左視圖
①、____視圖反映物體空間的___度和___度，
　　不反映物體的___度。
主視圖
俯視圖
左視圖
②、___視圖的上下左右對應
　　　 物體的________關系；
主視圖反映物體的長度和高度，不反映物體的寬度。
俯視圖反映物體的長度和寬度，不反映物體的高度。
左視圖反映物體的寬度和高度，不反映物體的長度。
6、六向方位關系
主視圖的上下左右對應物體的 關系；
上下左右
6、六向方位關系
俯視圖的上下左右對應物體的 關系；
后前左右
6、六向方位關系
左視圖的上下左右對應物體的 關系。
上下后前
三、三視圖的識讀
可視輪廓線用實線，不可視輪廓線用虛線。
同一平面內的形體分割線不是輪廓線。
鉛筆：H HB B
三角板 曲線板
圓規：
圖板
比例尺
分規
丁字尺
四、三視圖的繪制
１、一般畫圖工具
圖板
丁字尺
１、一般畫圖工具
圖板
丁字尺
１、一般畫圖工具
２、步驟
a、結構分析(分析物體的基本形體組成及其形狀、大小、位置關系）
b、確定主視圖（反映物體的主要形狀特征）
c、根據模型尺寸,選擇合適的繪圖比例。
d、用Ｈ鉛筆畫底圖，用ＨＢ鉛筆畫對稱軸線，最后用Ｂ鉛筆勾出輪廓線。（輪廓線與底線粗細比例為２：１）
e、擦去輔助線。
30
18
30
20
技術圖樣的繪制應當為表達設計意圖服務，并力求體現技術特征。
