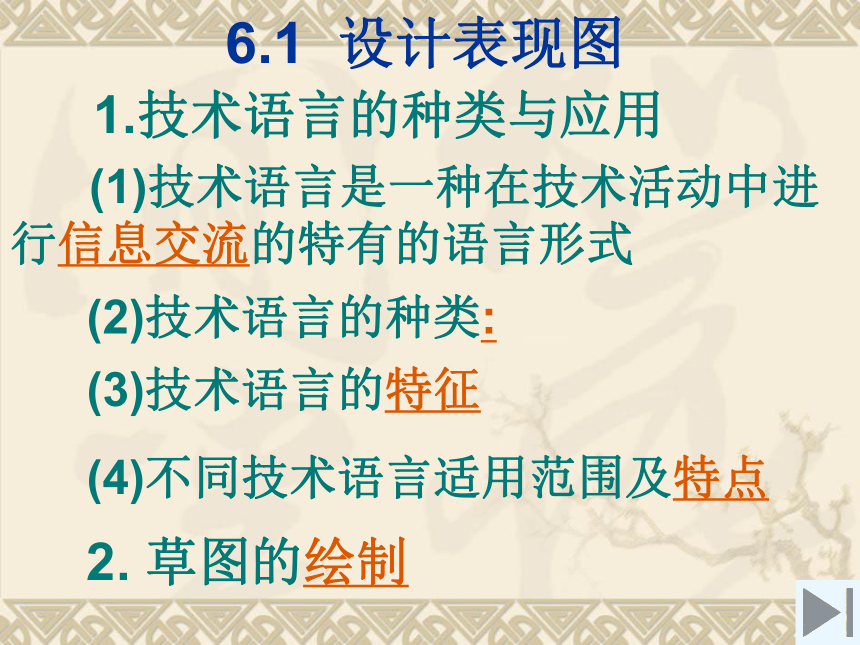

6.1 設計表現圖
1.技術語言的種類與應用
(1)技術語言是一種在技術活動中進行信息交流的特有的語言形式
(2)技術語言的種類:
(3)技術語言的特征
(4)不同技術語言適用范圍及特點
2. 草圖的繪制

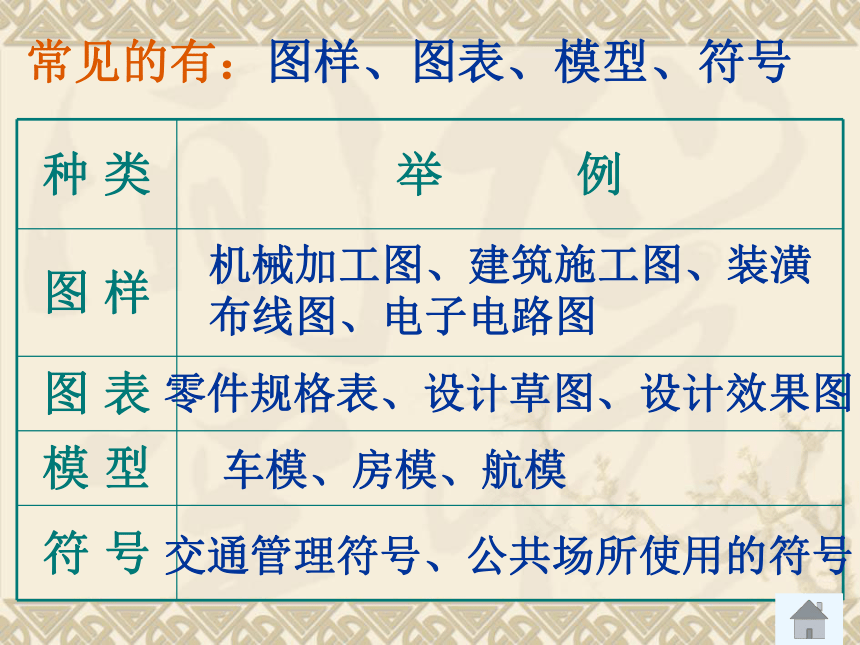

常見的有：圖樣、圖表、模型、符號
種 類 舉 例
圖 樣
圖 表
模 型
符 號
機械加工圖、建筑施工圖、裝潢布線圖、電子電路圖
零件規格表、設計草圖、設計效果圖
車模、房模、航模
交通管理符號、公共場所使用的符號

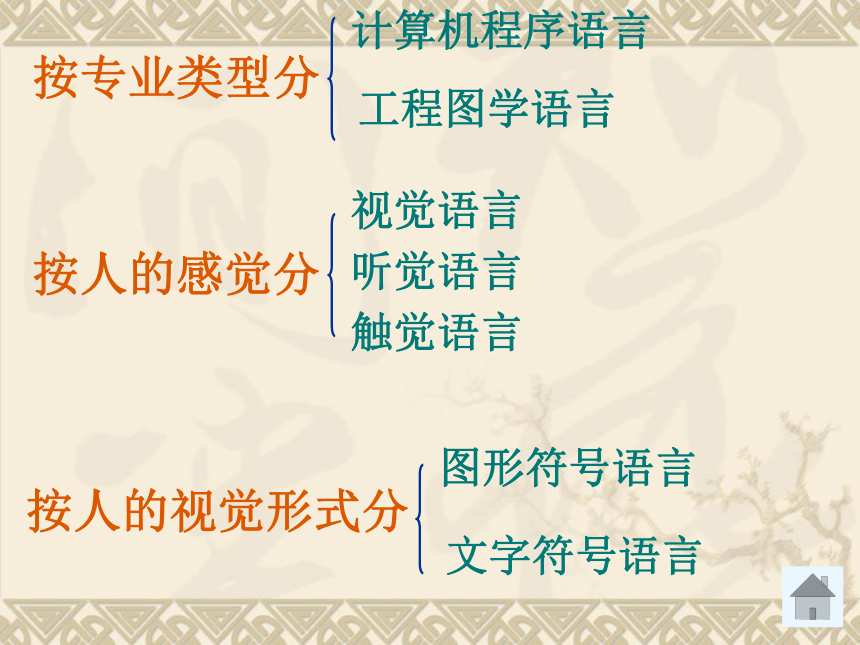

按專業類型分
計算機程序語言
工程圖學語言
按人的感覺分
按人的視覺形式分
視覺語言
聽覺語言
觸覺語言
圖形符號語言
文字符號語言
A.言簡意賅(簡明扼要)
B.通俗直觀
下面是一些交通符號,分別表示什么意思
禁止
通行
禁止帶
寵物
注意
停車
安全
出口
分別用口頭語言和書面語言來描述右下圖玩具小車的特征

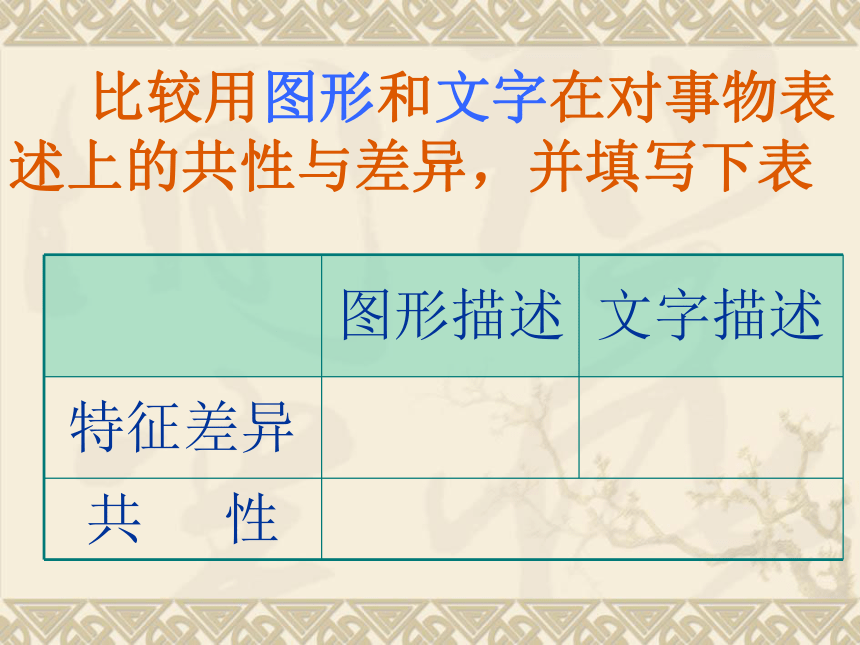

比較用圖形和文字在對事物表述上的共性與差異，并填寫下表
圖形描述 文字描述
特征差異
共 性
技術語言 種類 適用范圍及特點
口頭語言
圖 樣
圖 表
計算機演示、網絡語言
(生動形象、靈活、開放)適用于遠程交流
非正式、即時交流
呈現復雜產品的設計方案和對設計進行詳細說明（規范、直觀、準確）
呈現構思方案、比較方案
2. 草圖的繪制
(1)徒手繪圖:
第一步:掌握正確的握筆姿勢
第二步:徒手畫線練習
第三步:提高對筆的控制能力
(2)網格法徒手畫:
與地面垂直的線垂直畫，與地面平行的線按網格的斜線畫，同時以網格上的小格來確定物體的比例關系。
基本圖形的畫法
（1）畫圓
“正等測圓”的畫法類似，只是把畫“正方形”改為畫“菱形”而已
（2）畫圓柱體
①畫兩個正等測圓
②用兩條平行線連接兩個正等測圓
（3）畫立方體
①畫正等測正方形（兩條虛線）
②確定立方體的高，畫四角垂線（內側垂線為虛線）
③畫一個平行于底面的正等測正方形
（4）畫錐體
①畫兩條與水平面成30°角的射線
②畫一條垂線
③連接線（內側為虛線）
直線與曲線的連接
(4)草圖的分類
構思草圖
設計草圖
：是以具體圖形把想法表現出來
：是經過整理、選擇、修改、和完善的草圖
