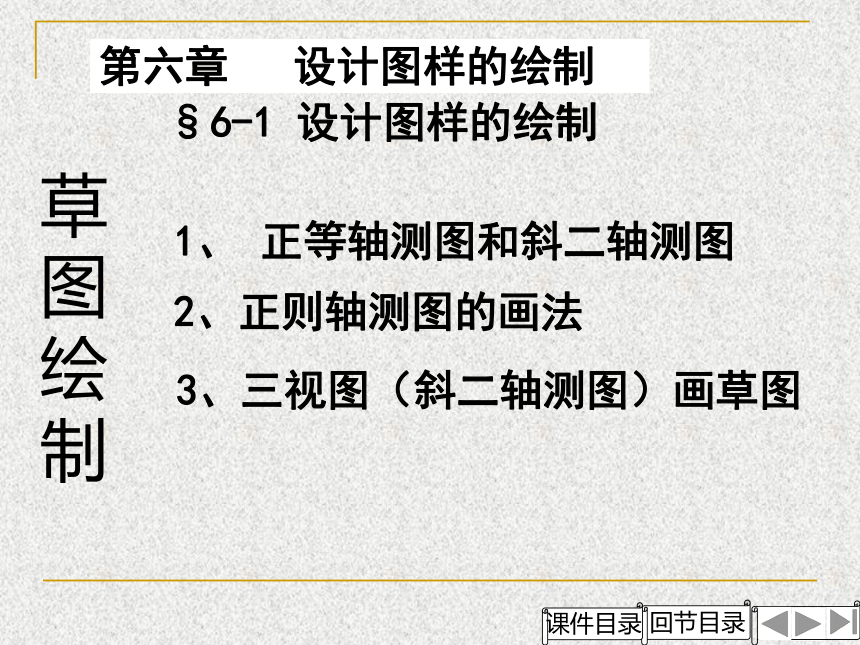

第六章 設計圖樣的繪制
§6-1 設計圖樣的繪制
1、 正等軸測圖和斜二軸測圖
2、正則軸測圖的畫法
3、三視圖（斜二軸測圖）畫草圖
草圖繪制
課件目錄

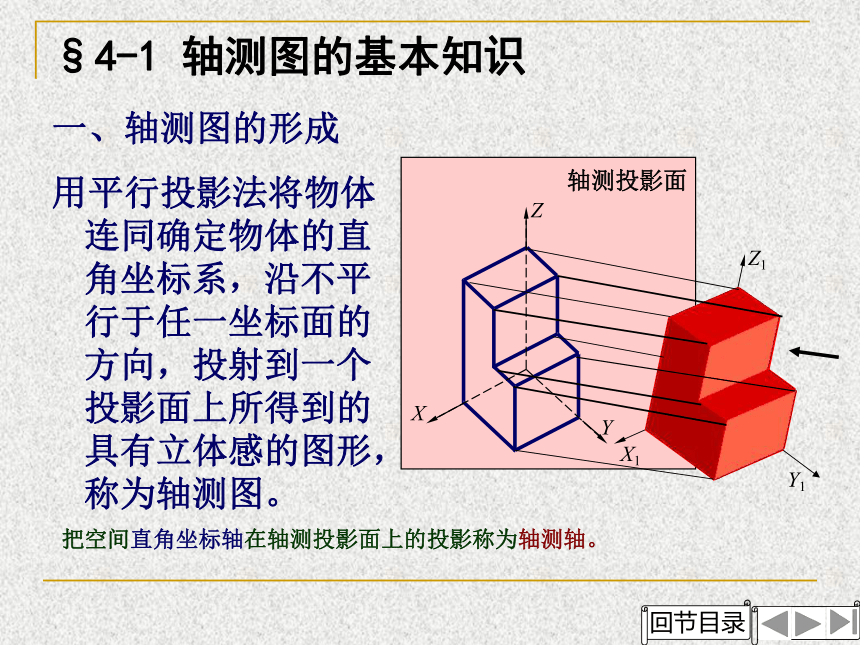

§4-1 軸測圖的基本知識
一、軸測圖的形成
用平行投影法將物體連同確定物體的直角坐標系，沿不平行于任一坐標面的方向，投射到一個投影面上所得到的具有立體感的圖形，稱為軸測圖。
軸測投影面
Z1
X1
Y1
X
Y
Z
把空間直角坐標軸在軸測投影面上的投影稱為軸測軸。

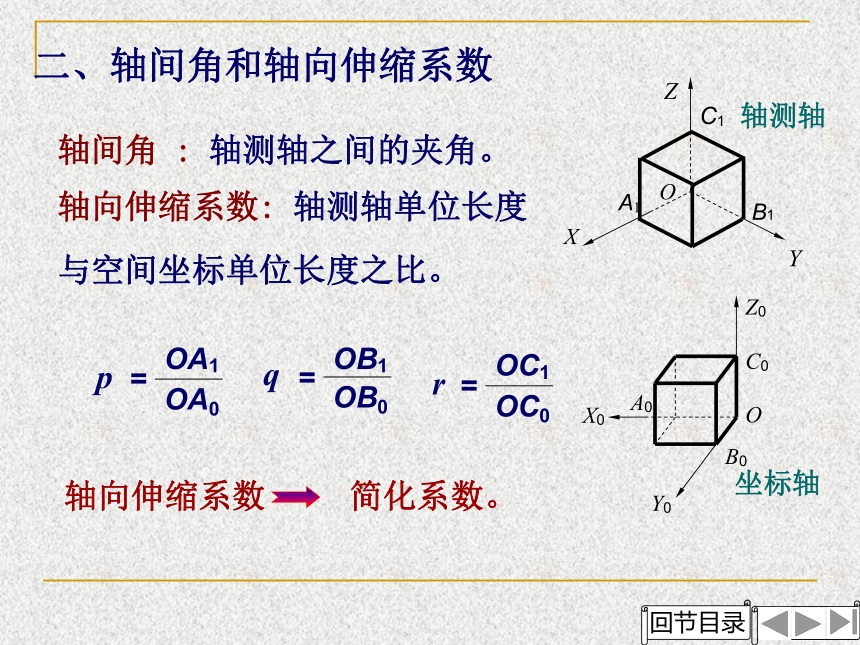

二、軸間角和軸向伸縮系數
p
=
OA1
OA0
=
OB1
OB0
q
=
OC1
OC0
r
軸向伸縮系數 簡化系數。
O
X0
Y0
Z0
A0
B0
C0
坐標軸
軸間角 : 軸測軸之間的夾角。
軸向伸縮系數: 軸測軸單位長度與空間坐標單位長度之比。
X
Y
A1
C1
軸測軸
Z
O
B1
正軸測圖
斜軸測圖
正等軸測圖 (正等測)
正二等軸測圖 (正二測)
正三等軸測圖 (正三測)
斜等軸測圖 (斜等測)
斜二等軸測圖 (斜二測)
斜三等軸測圖 (斜三測)
軸測圖
（正投影法）
（斜投影法）
三、軸測圖的分類
正等測
斜二測
(1)物體上相互平行的兩直線, 其軸測圖中仍互相平行。
(2)物體上與坐標軸平行的線段，在軸測圖中必平行于軸測軸。

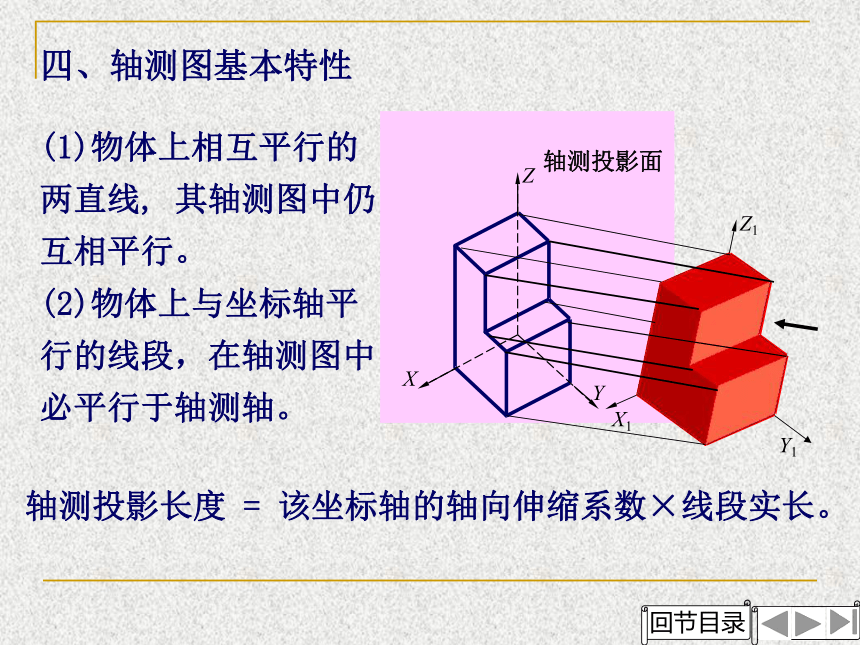

四、軸測圖基本特性
軸測投影面
Z1
X1
Y1
X
Y
Z
軸測投影長度 = 該坐標軸的軸向伸縮系數×線段實長。
一、正等軸測圖的形成及參數
各軸向伸縮系數都相等：
即
常采用簡化系數：
即 p= q= r=1
P=1
q=1
r=1
Z
Y
X
O
按軸向伸縮系數畫圖
按簡化系數畫圖
120°
120°
120°
§4-2 正等軸測圖
練習：
物體
步驟一：
步驟二：
步驟三：
