1.2 穩固結構的探析
第一單元 結構與設計

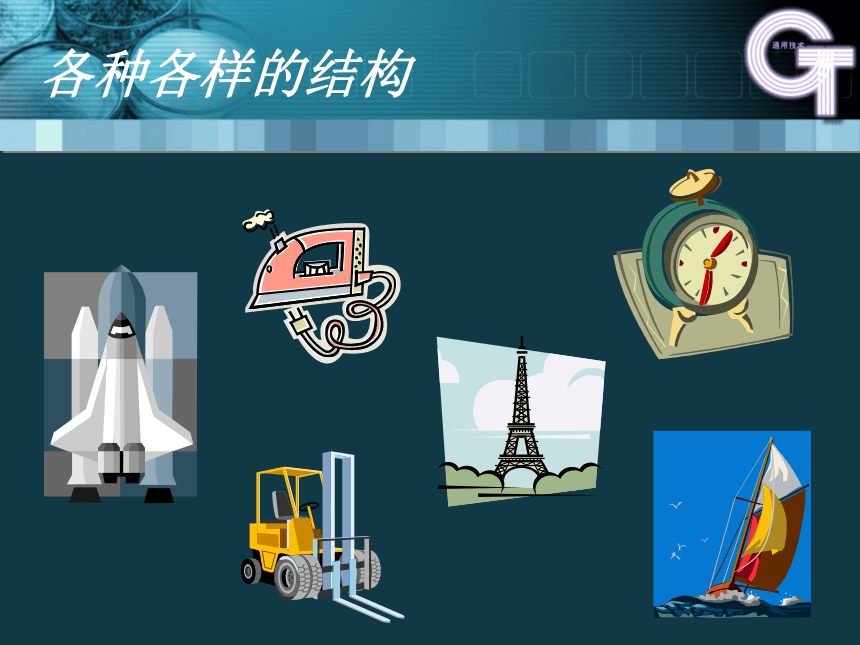

各種各樣的結構

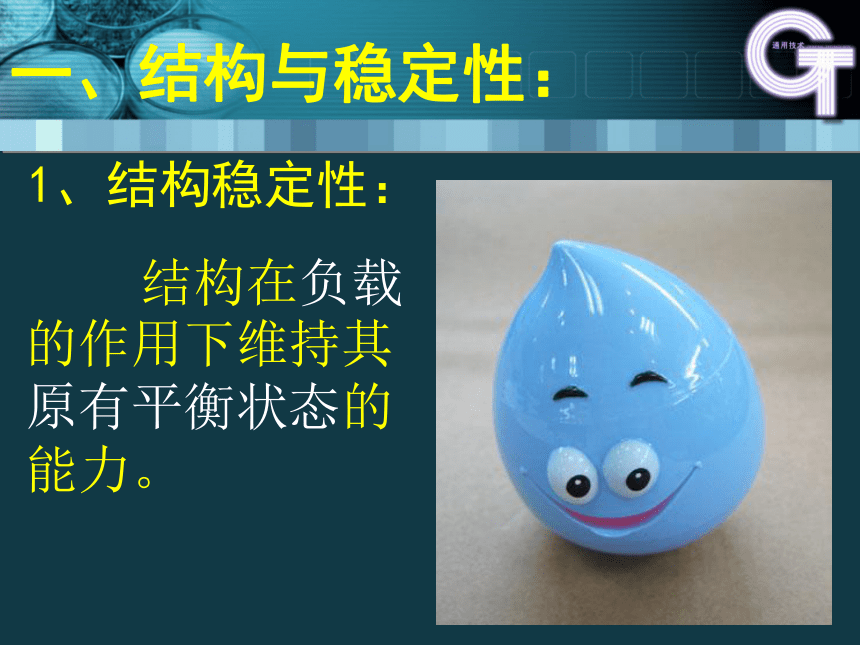

一、結構與穩定性：
結構在負載的作用下維持其原有平衡狀態的能力。
1、結構穩定性：

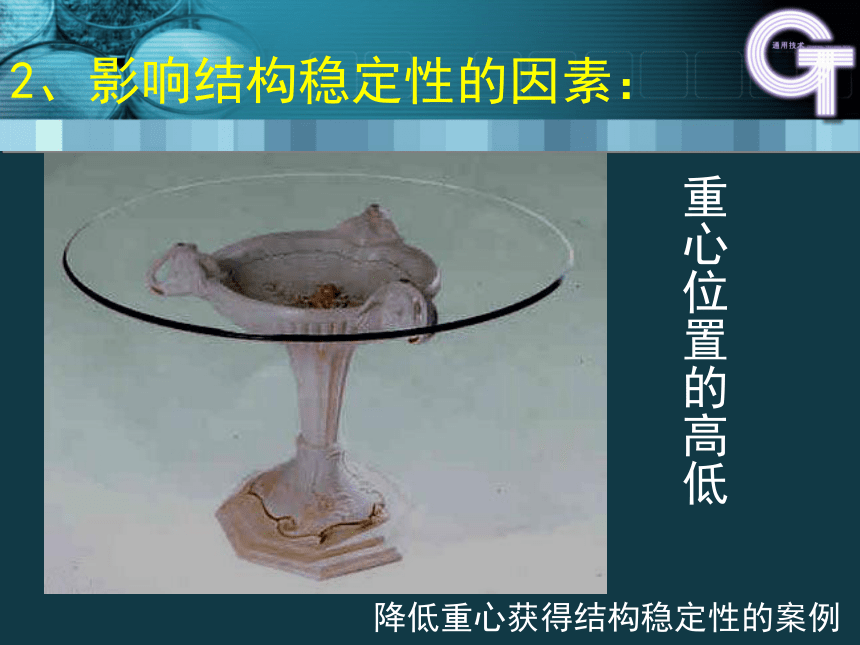

2、影響結構穩定性的因素：
重心位置的高低
降低重心獲得結構穩定性的案例

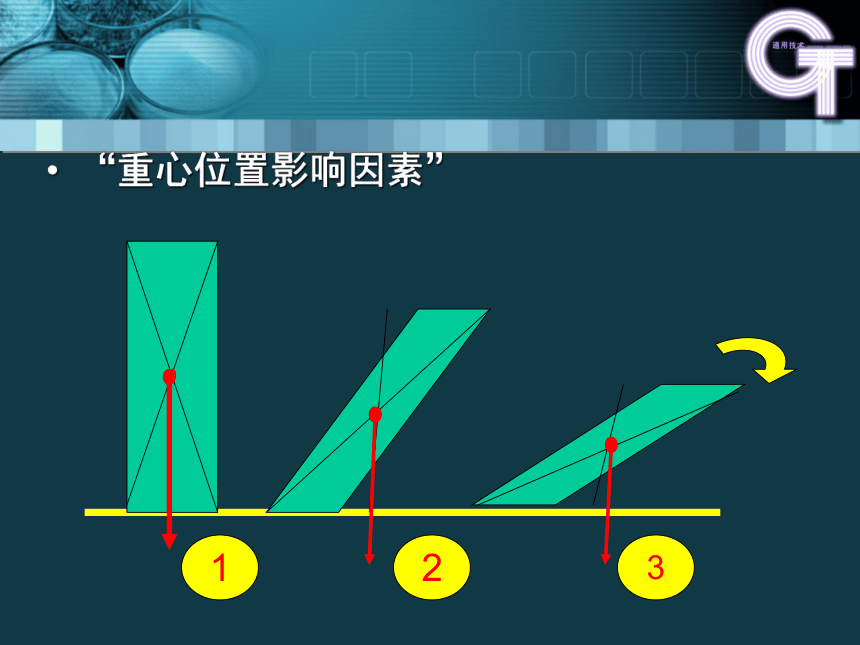

“重心位置影響因素”
1
2
3

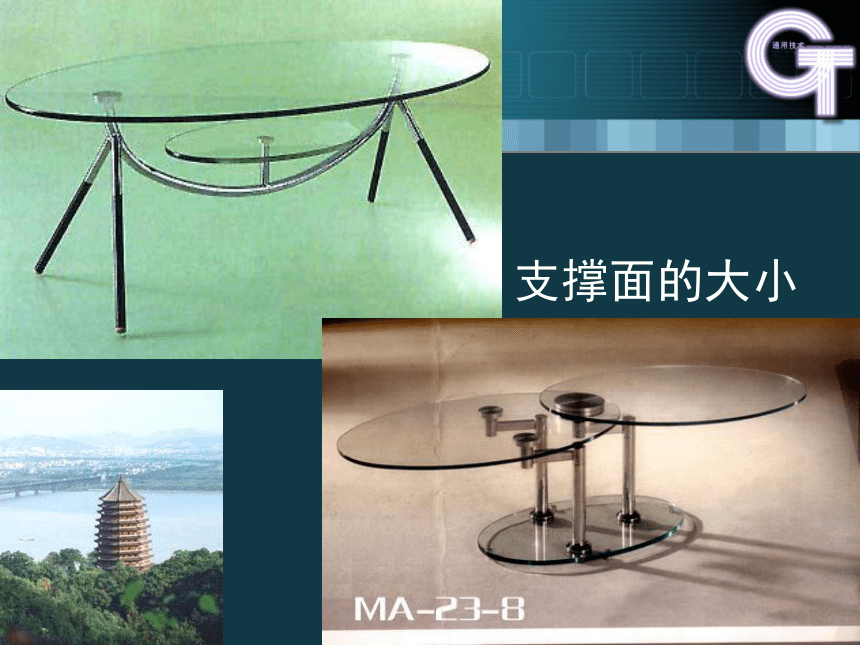

支撐面的大小

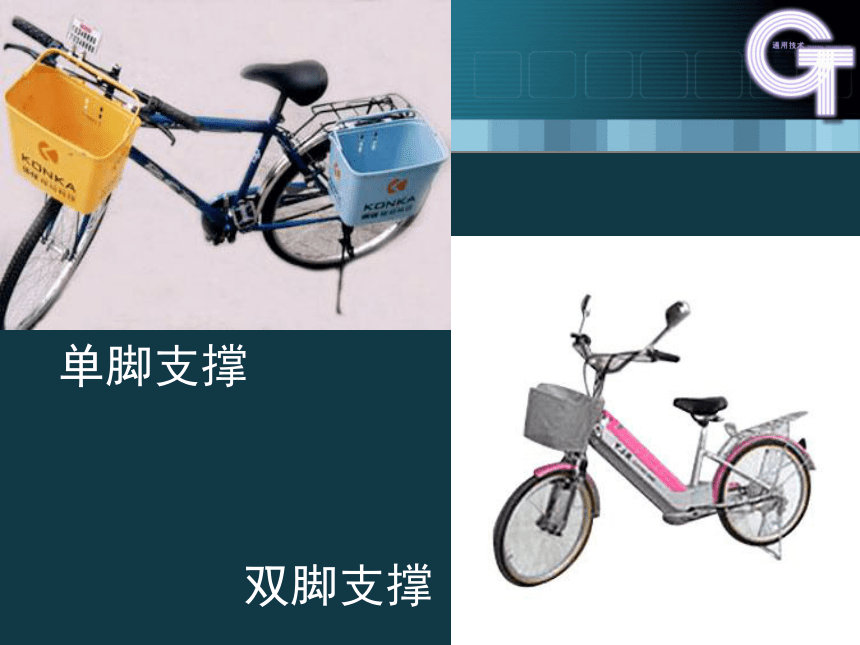

單腳支撐
雙腳支撐

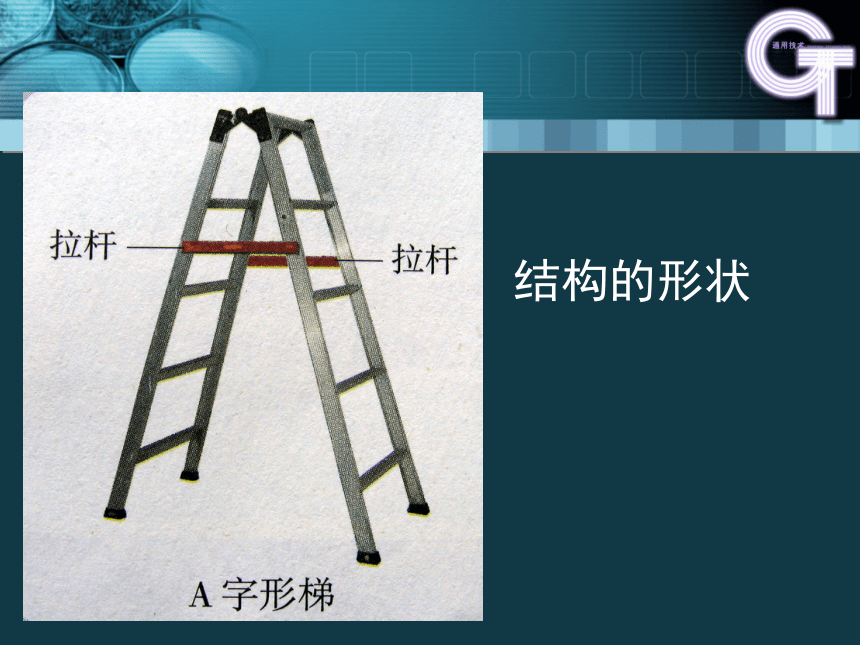

結構的形狀
影響結構穩定性的因素
重心位置的高低

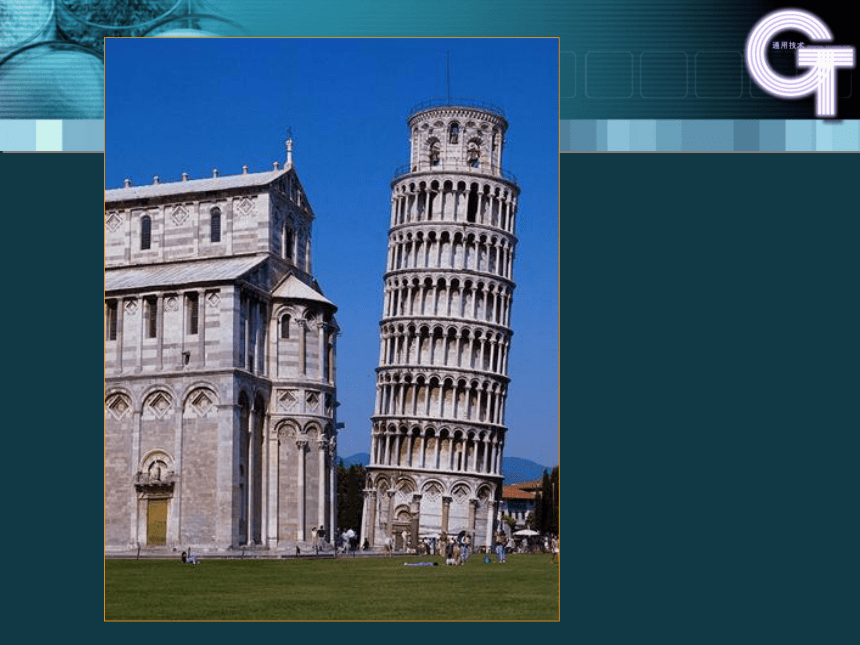

支撐面的大小;重心的投影在支撐面的位置。
結構的形狀
影響結構穩定性的因素是相互關聯的
探究：
2、結構越穩定就越好？
3、能否利用結構不穩定的結構實現某些功能？
1、物體運動狀態的穩定性與靜止狀態相同嗎？
分析不同壘法的墻的穩定性，當施加同樣的力時，哪種壘法的墻不容易傾倒？你認為最好的壘法是什么？
3、結構穩定性的技術試驗：
技術試驗：檢測以下三個衣架的穩定性 請你設計一個技術試驗。
如何提高穩定性？
二、結構與強度：
1、結構的強度：
結構具有的抵抗被外力破壞的能力。
強度與穩定性的聯系與區別：
穩定性是研究物體的保持平衡狀態的能力，強度是研究不被外力破壞的能力。
應力和強度的關系：
用應力來衡量強度
2、影響結構強度的主要因素
結構的強度與結構的形狀、使用的材料、構件之間的連接方式等因素有密切的關系。
形狀
外部形狀：三角形、拱形等；
截面形狀：工字形、十字形、長方形、L形、圓形、U形。
應用于高層建筑的外墻上，具有高強的抗撓曲能力，而且質輕，剛度大、板面平整度好，更具有良好的隔音、隔熱、防震、防火作用，實為一種優良的節能環保建筑裝飾材料
技術試驗：
測試用不同截面形狀的構件做成的懸梁的強度
注意：同一桿件做懸臂，截面朝向不同，所承受的力也是不同的。
材料
　　從紙杯到塑料杯到無銹鋼杯，說明強度和材料有關。 　
構件的連接方式：
　　鉸連接：被連接的構件在連接處不能相對移動，但可相對轉動。
　　剛連接：被連接的構件在連接處既不能相對移動，也不能相對轉動。
思考與討論：
為什么礦泉水瓶表面上有若干凸起的橫向紋路，它的作用是什么
三、結構與功能: 　　
結構不僅是事物存在的一種形式，而且對事物的功能和作用產生著直接的影響，結構的改變可能導致功能的變化。
　　
21頁案例
