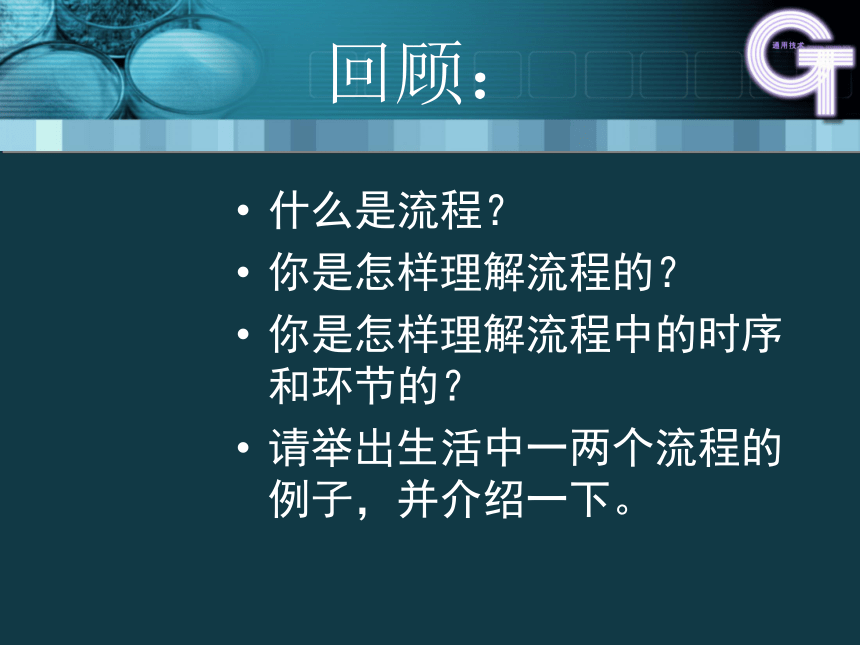

回顧：
什么是流程？
你是怎樣理解流程的？
你是怎樣理解流程中的時序和環節的？
請舉出生活中一兩個流程的例子，并介紹一下。

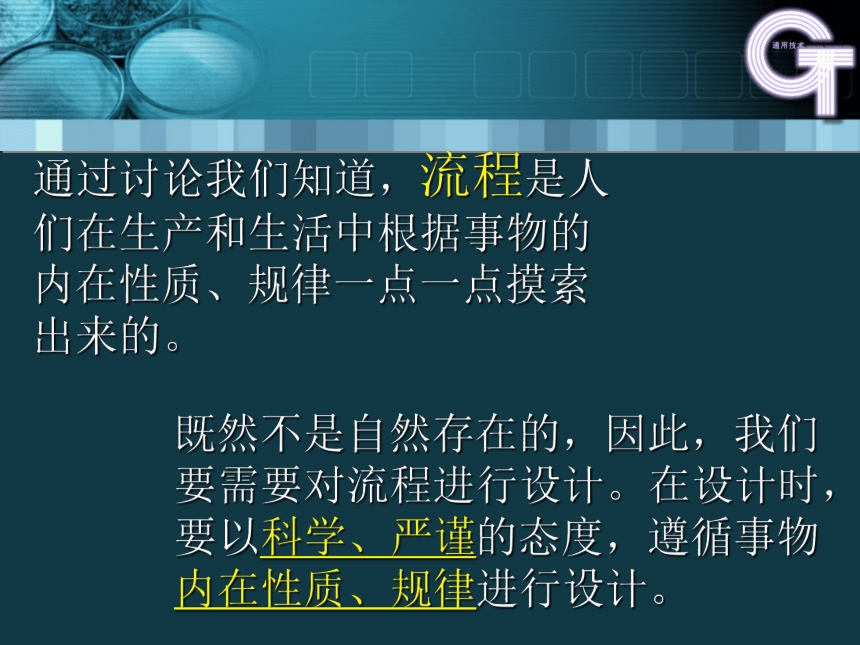

通過討論我們知道，流程是人們在生產和生活中根據事物的內在性質、規律一點一點摸索出來的。
既然不是自然存在的，因此，我們要需要對流程進行設計。在設計時，要以科學、嚴謹的態度，遵循事物內在性質、規律進行設計。

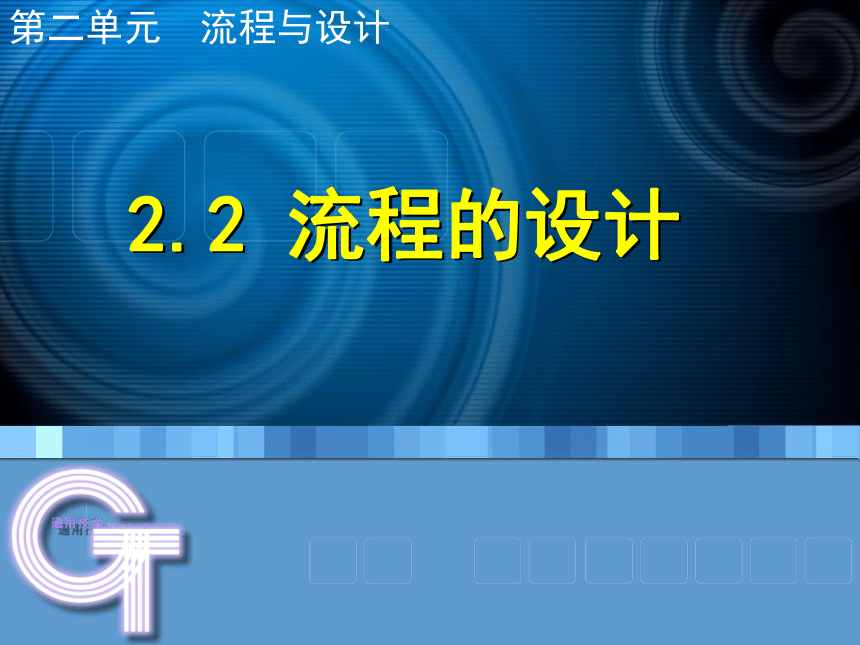

2.2 流程的設計
第二單元 流程與設計

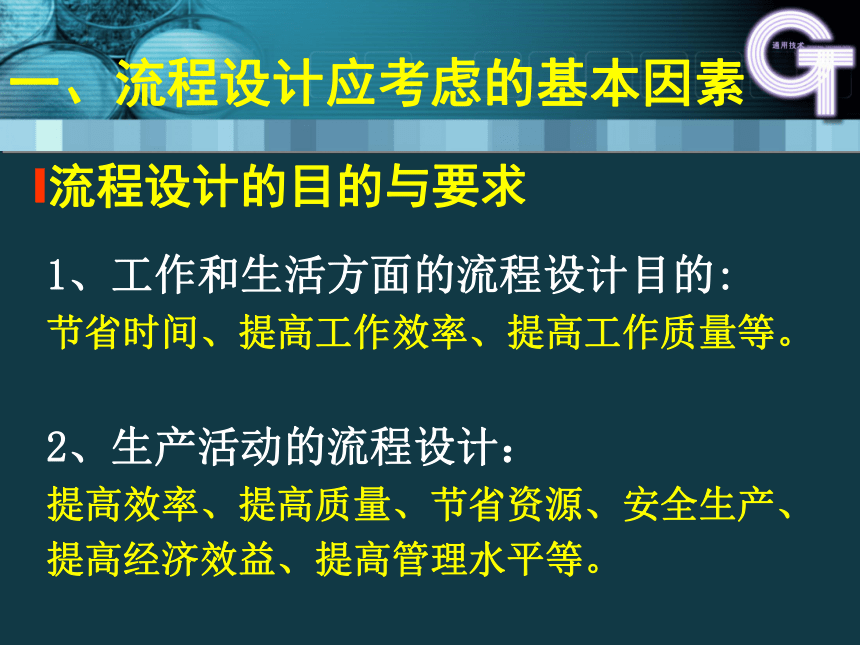

一、流程設計應考慮的基本因素
1、工作和生活方面的流程設計目的:
節省時間、提高工作效率、提高工作質量等。
2、生產活動的流程設計：
提高效率、提高質量、節省資源、安全生產、
提高經濟效益、提高管理水平等。
流程設計的目的與要求

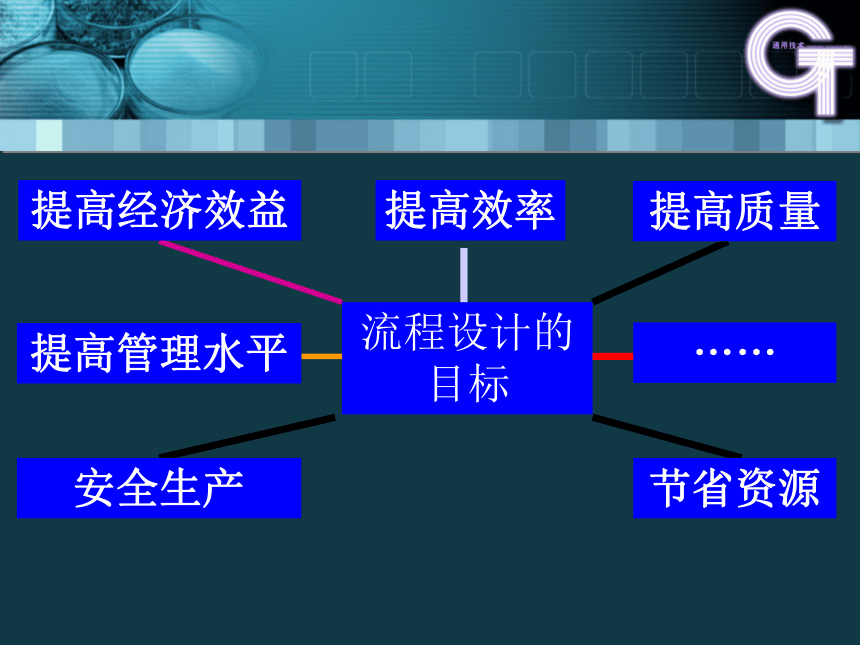

流程設計的目標
……
提高經濟效益
提高效率
提高質量
提高管理水平
安全生產
節省資源

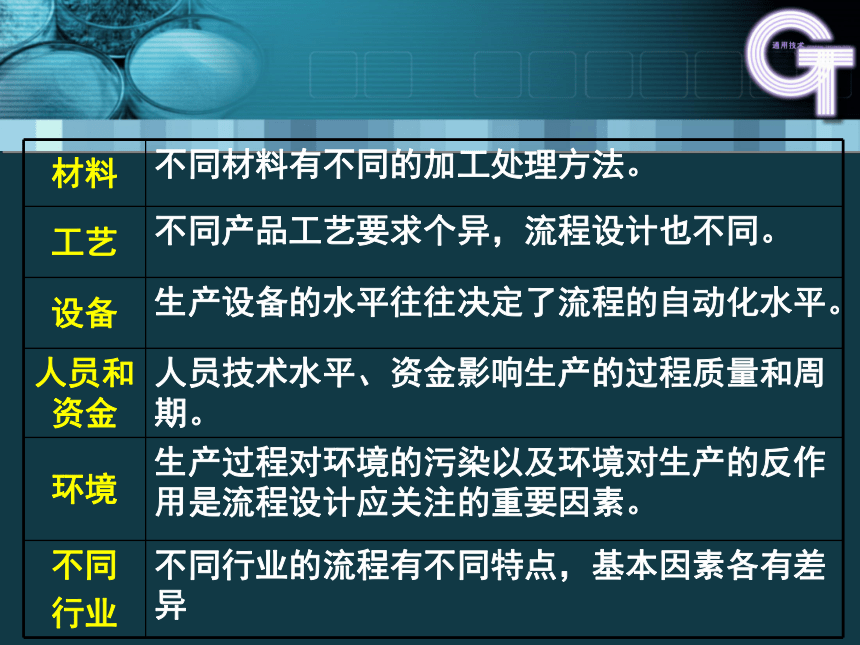

材料 不同材料有不同的加工處理方法。
工藝 不同產品工藝要求個異，流程設計也不同。
設備 生產設備的水平往往決定了流程的自動化水平。
人員和資金 人員技術水平、資金影響生產的過程質量和周期。
環境 生產過程對環境的污染以及環境對生產的反作用是流程設計應關注的重要因素。
不同
行業 不同行業的流程有不同特點，基本因素各有差異
因素 解釋 舉例

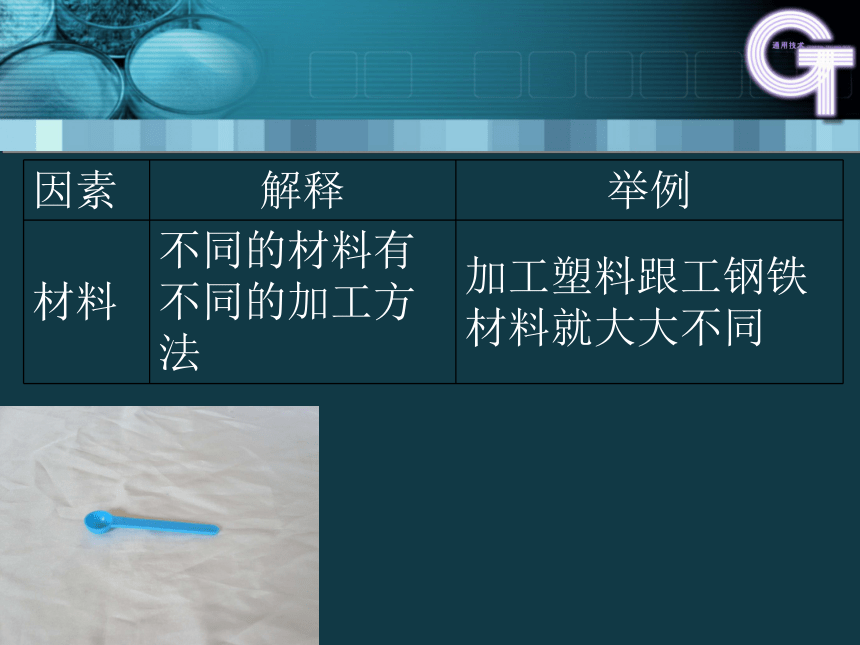

材料 不同的材料有不同的加工方法 加工塑料跟工鋼鐵材料就大大不同

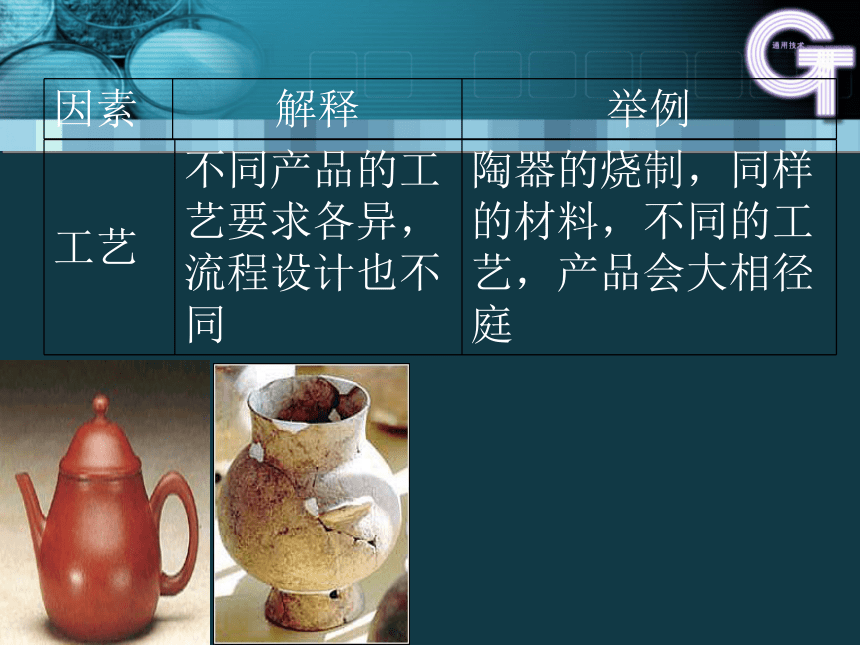

工藝 不同產品的工藝要求各異，流程設計也不同 陶器的燒制，同樣的材料，不同的工藝，產品會大相徑庭
因素 解釋 舉例
因素 解釋 舉例

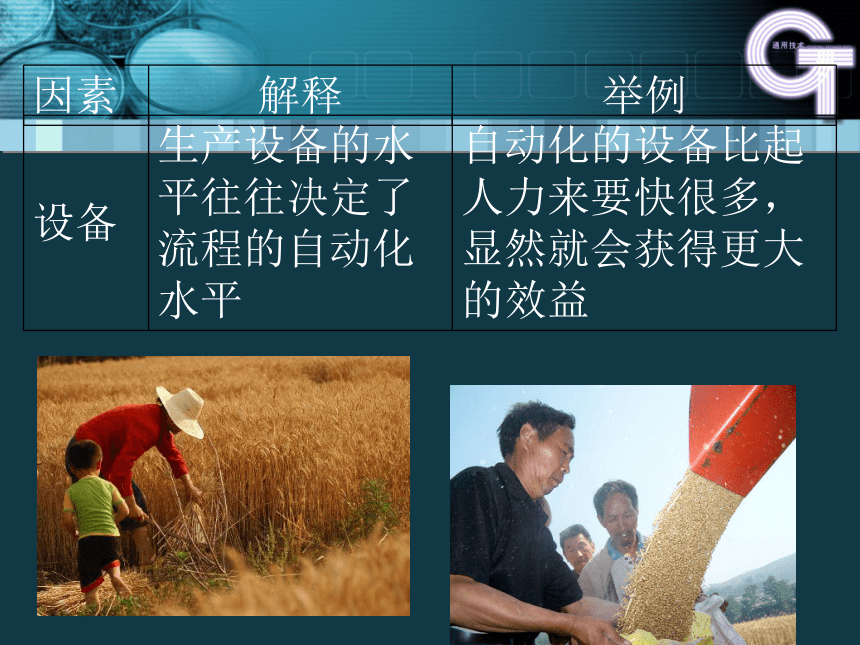

設備 生產設備的水平往往決定了流程的自動化水平 自動化的設備比起人力來要快很多，顯然就會獲得更大的效益
因素 解釋 舉例

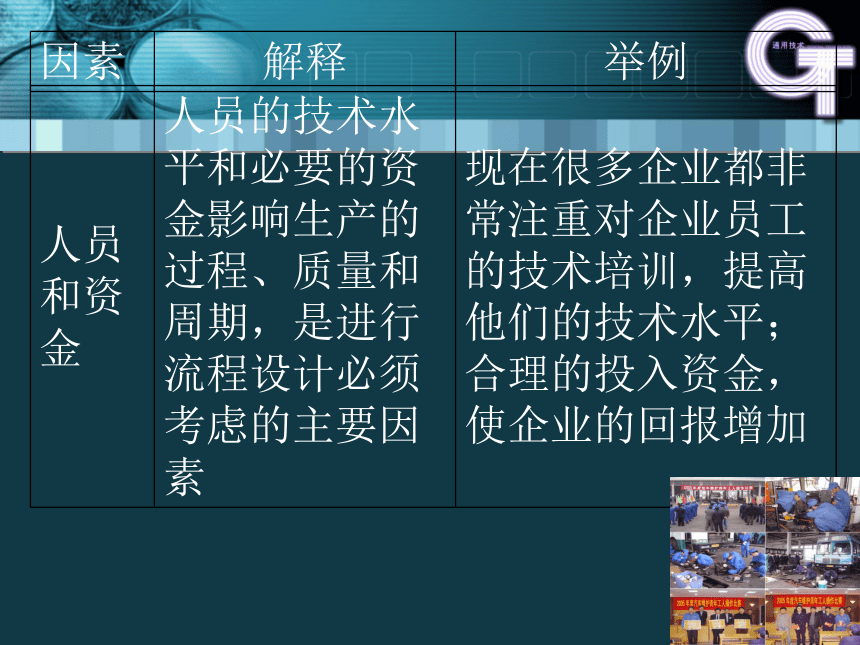

人員和資金 人員的技術水平和必要的資金影響生產的過程、質量和周期，是進行流程設計必須考慮的主要因素 現在很多企業都非常注重對企業員工的技術培訓，提高他們的技術水平；合理的投入資金，使企業的回報增加

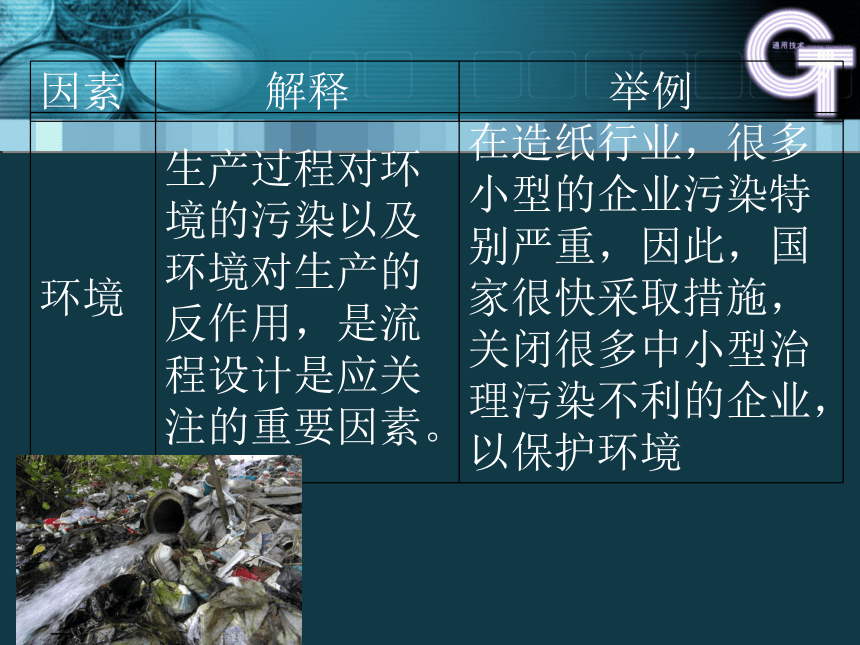

環境 生產過程對環境的污染以及環境對生產的反作用，是流程設計是應關注的重要因素。 在造紙行業，很多小型的企業污染特別嚴重，因此，國家很快采取措施，關閉很多中小型治理污染不利的企業，以保護環境
因素 解釋 舉例

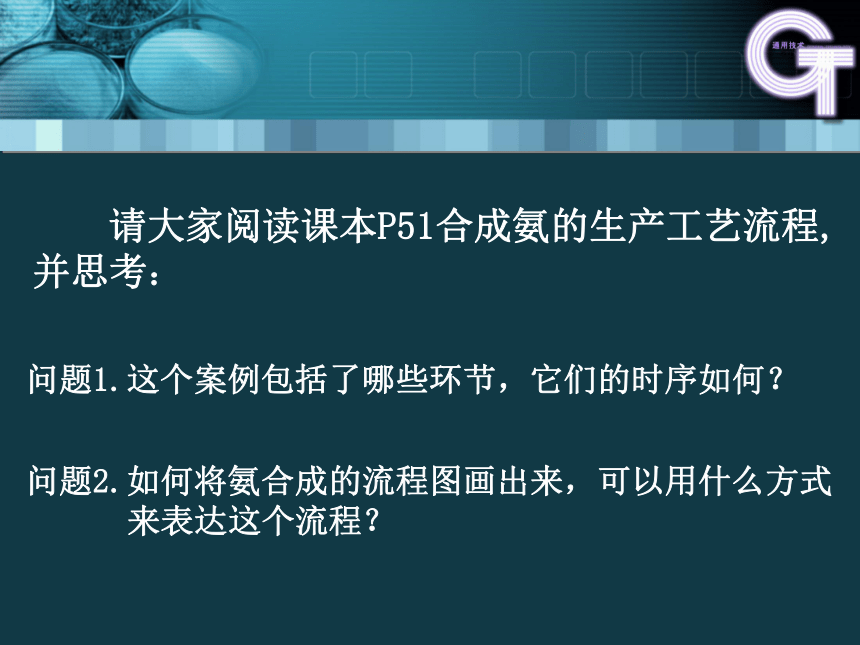

請大家閱讀課本P51合成氨的生產工藝流程,
并思考：
問題1.這個案例包括了哪些環節，它們的時序如何？
問題2.如何將氨合成的流程圖畫出來，可以用什么方式
來表達這個流程？
馬上行動
１、處于城鄉結合地帶的某鄉，現要在鄉里新建一個小化肥廠，在流程設計上應考慮那些相關因素？
環境、生產設備、資金人員……
２、要把北方的大豆移栽到南方，在流程設計上需要考慮那些相關因素？
氣候環境、土壤條件……
二、流程設計的步驟
把黃豆洗干凈，放在深鍋里，加三至五倍的水泡四至六小時，泡到豆粒漲到原來的加倍大后，把水濾掉。
豆腐的制作流程圖：
三、流程設計舉例
患者看病的流程
開始
掛號
診病開藥
劃價
交費
取藥
結束
以產品為中心的企業業務流程圖
企業目標
產品設計
產品生產
市場營銷
顧客滿意
顧客
是
否
修正
數控機床的加工流程圖
零件圖
編制程序
鍵盤輸入
制穿孔帶
數控裝置
伺服裝置
加工運動
檢測裝置
零件
信息　反饋
小鐵錘加工流程
剪刀加工流程
案例分析：“小鐵錘的加工流程設計”
手工制作
錘頭的加工流程
錘柄的加工流程
下料
磨削圓頭
電鍍
板牙套絲
下料
劃線
銼削
鋸削
劃螺孔中心線
鉆孔
電鍍
淬火
倒角
攻絲
裝配：
把加工好的錘柄擰緊到錘頭的螺孔中。
技術要求：1、材料：45號鋼；2、各型面連接圓滑、光潔、紋理整齊的要求；3、工件最后用砂紙打光。
二、流程設計的主要因素分析
1、設備：常用金工工具，臺鉆，鋸子、銼刀、鏨zàn子、
锪huō刀、麻花鉆、絲錐等。
2、材料：45號鋼的棒料。
三、明確主要事項（步驟）
1、加工方法：采用手工加工工藝方法。用鐵錘下料；錘頭部分
的加工用銼刀銼平面，臺鉆鉆孔，手工攻絲；錘柄部分的圓頭用
砂輪機磨削，螺紋用板牙套絲。
熱處理：錘頭進行淬火處理，以提高硬度。
四、流程的環節與時序
小鐵錘加工過程劃分為三個環節
1、加工錘頭
2、加工錘柄
3、裝配環節
圖1
圖2
圖3
五、編制加工流程，按時序畫出加工流程圖
錘頭的加工流程圖：
1、下料
2、劃線
3、鋸削
4、銼削
5、（1）劃螺孔中心線
（2）用洋沖打眼
圖1
圖2
6、鉆孔
7、攻絲
8、倒角
9、淬火
錘柄的加工流程圖
1、下料
磨削圓頭
板牙套絲
二、批量生產小鐵錘的流程設計
工序號 工序 設備
1 下料 電鋸
2 銑A1、A2平面，兩把刀具同時銑 1號臥式銑床
3 銑B1、B2平面，兩把刀具同時銑 2號臥式銑床
4 銑C1、C2平面，兩把刀具同時銑 3號臥式銑床
5 銑D斜面 4號臥式銑床
6 鉆孔 鉆床
7 攻絲 攻絲
8 去毛刺 手工
9 淬火 淬火設備
10 電鍍 電鍍設備
錘頭的加工流程
錘柄的加工流程
工序號 工序 設備
1 下料 電鋸
2 車端面 1號車床
3 倒角 1號車床
4 車螺紋 2號車床
5 車圓頭 2號車床
6 去毛刺 手工
7 電鍍 電鍍設備
圖1 下料
圖2 銑 B1面
圖3 銑 A1面
圖4 銑 B2面
圖5 銑 A2面
圖6 銑 C1、C2面
圖7 銑 D面
圖8 中心鉆打眼、麻花鉆鉆孔
圖9锪刀锪孔
圖10 攻絲
圖11 去毛刺
圖12 淬火
圖13 平面磨床
錘柄加工流程
1、下料
2、車床車端面、倒角
3、車床車螺紋
锪
4、車床車圓頭
批量加工流程有什么特點：
1、機械化程度高，大多工序由機床完成；
2、有的工序可以在同一時間內進行，提高了工作效率。
在設計批量加工流程時，你認為批量加工流程可以劃分為哪些環節？
——可分為錘頭加工、錘柄加工兩大環節，這兩大環節還可分為若干道工序。
加工零件的基本流程：
一、工藝技術員根據圖紙編寫加工工藝卡（流程卡：注明了工序和每道工序的技術要求）
二、工藝卡與零件圖紙一起發到各工種的工人手中，工人按圖紙和工藝卡上的技術要求進行加工。
三、質量檢查員按照圖紙和工藝卡的技術要求進行檢查，發現加工質量不合格的根據情況作出處理，或者返工，或者報廢。
城市污水處理工藝流程
粗格柵間
進水泵房
細格柵間
曝氣沉沙池
氧化溝
二沉池
出水泵站
出水流入江河
