流程設計的目標
……
提高經濟效益
提高效率
提高質量
提高管理水平
安全生產
節省資源

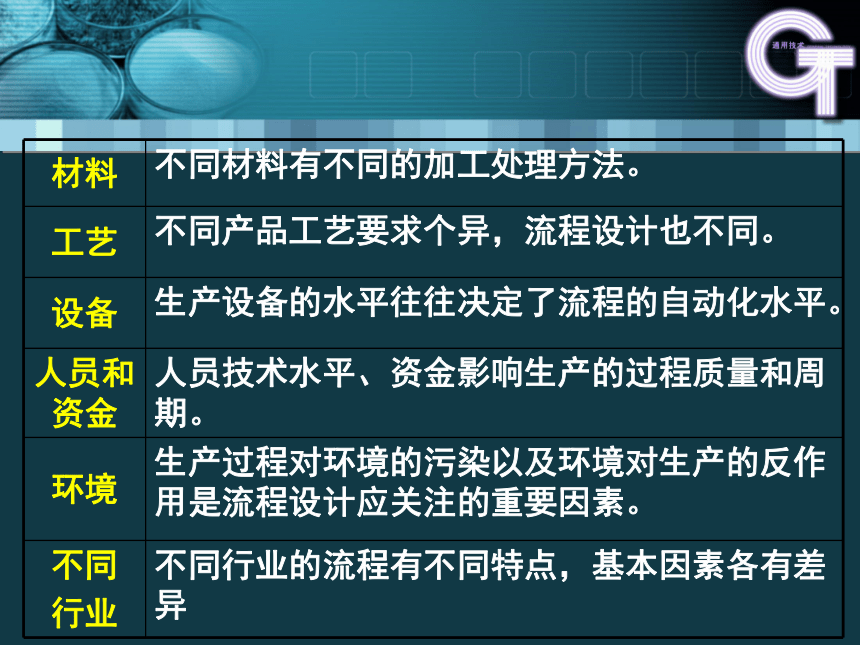

材料 不同材料有不同的加工處理方法。
工藝 不同產品工藝要求個異，流程設計也不同。
設備 生產設備的水平往往決定了流程的自動化水平。
人員和資金 人員技術水平、資金影響生產的過程質量和周期。
環境 生產過程對環境的污染以及環境對生產的反作用是流程設計應關注的重要因素。
不同
行業 不同行業的流程有不同特點，基本因素各有差異
三、流程設計舉例

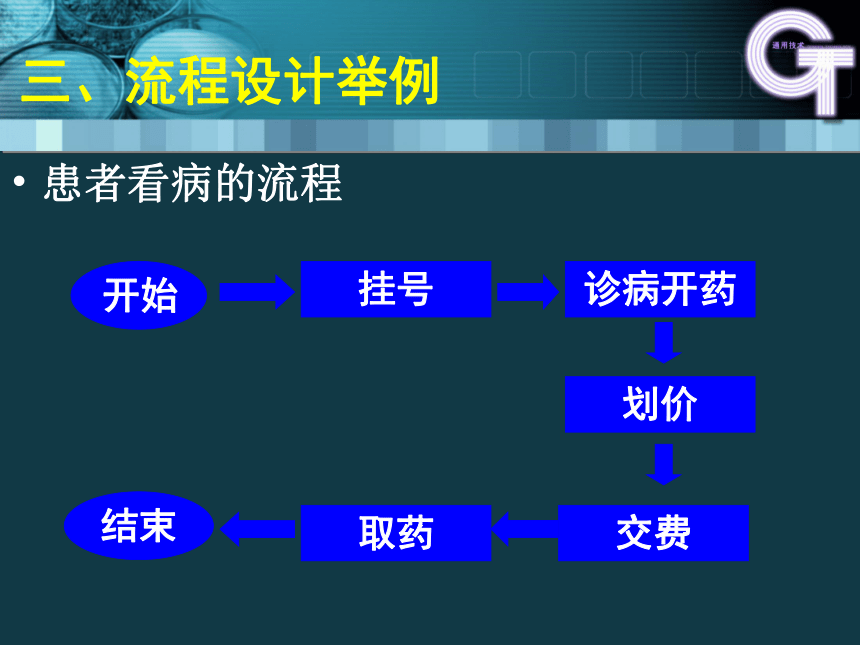

患者看病的流程
開始
掛號
診病開藥
劃價
交費
取藥
結束

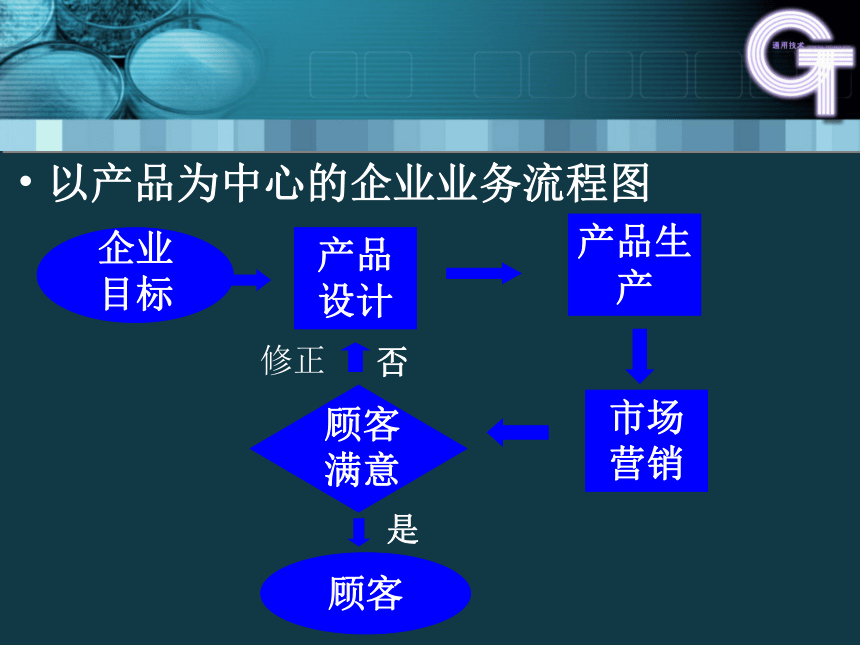

以產品為中心的企業業務流程圖
企業目標
產品設計
產品生產
市場營銷
顧客滿意
顧客
是
否
修正

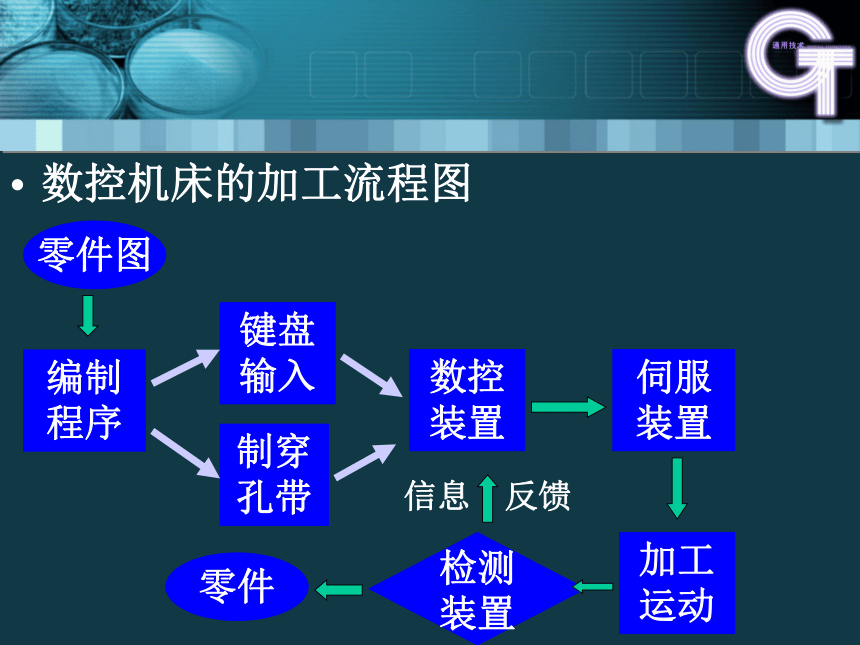

數控機床的加工流程圖
零件圖
編制程序
鍵盤輸入
制穿孔帶
數控裝置
伺服裝置
加工運動
檢測裝置
零件
信息　反饋

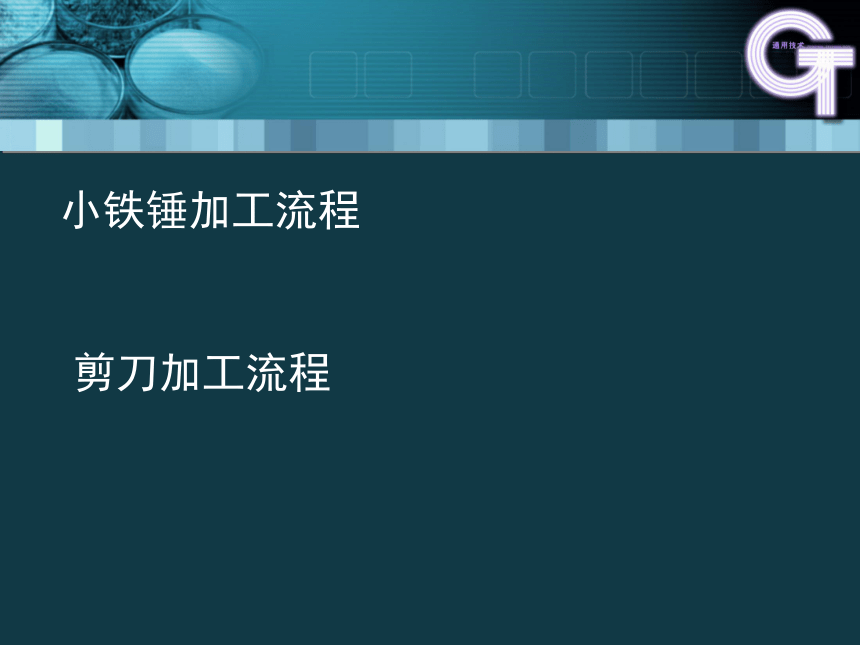

小鐵錘加工流程
剪刀加工流程
2、流程的設計與哪些因素有關？
流程設計時要考慮的基本因素包括材料、工藝、_____、_____、_____、_____等 。

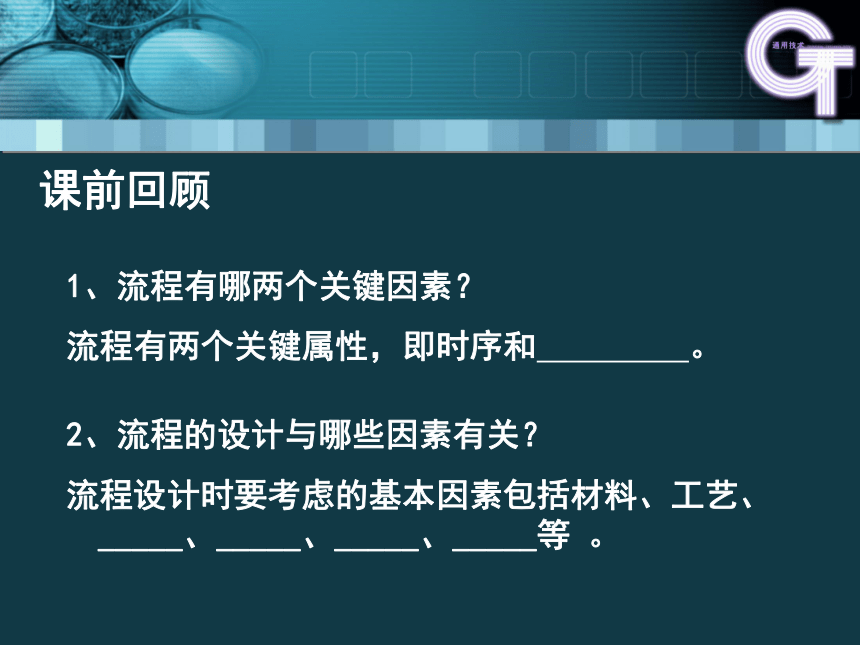

課前回顧
1、流程有哪兩個關鍵因素？
流程有兩個關鍵屬性，即時序和 。

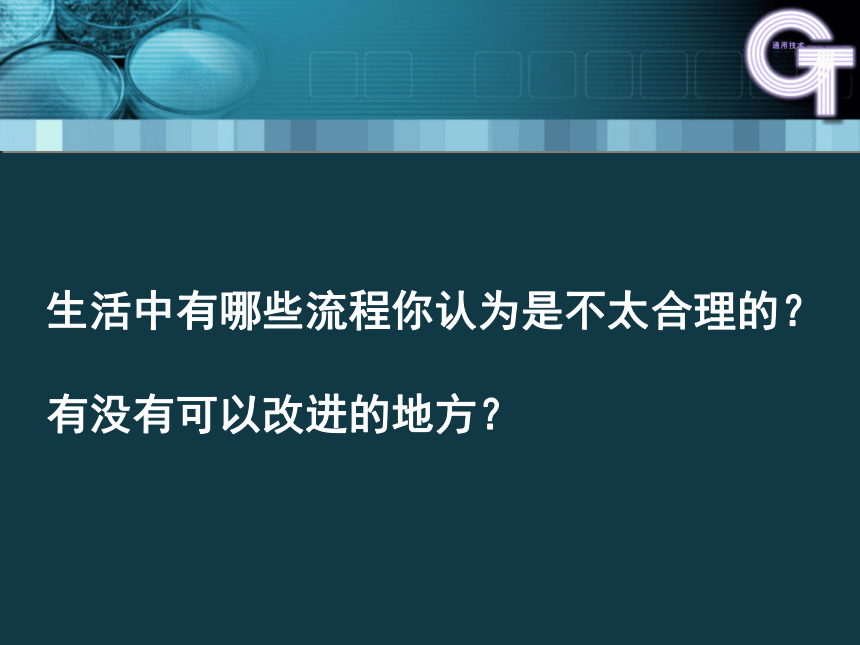

生活中有哪些流程你認為是不太合理的？
有沒有可以改進的地方？

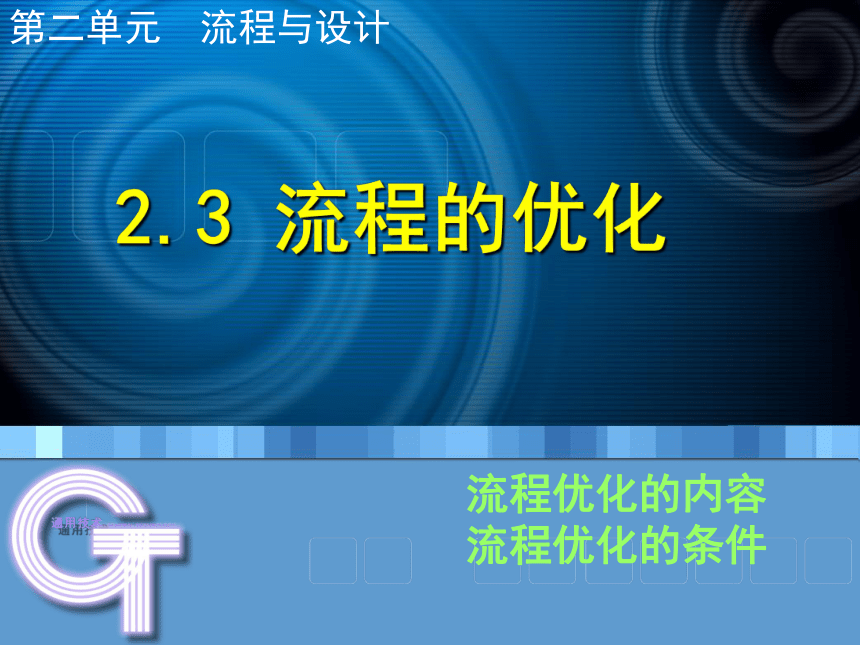

2.3 流程的優化
第二單元 流程與設計
流程優化的內容
流程優化的條件
流程優化的概念
在流程的設計和改進過程中,要對流程進行不斷的改進,以期取得最佳效果。對流程的改進稱為流程的優化。
流程優化涉及到工期優化、工藝優化、成本優化、技術優化、質量優化等優化指標。
一、流程優化的內容
1、工期優化
①
③
②
④
⑤
⑥
買電器元件
2小時
2小時
焊底座
1小時
4小時
做燈罩
調試
2小時
組裝
①
③
②
④
買電器元件
2小時
2小時
焊底座
1小時
4小時
做燈罩
調試
優化方案A
2小時
組裝
通過分析各個環節之間的關系，在人手（3人）足夠的情況下，將串行環節改為并行環節，進行工期優化，周期縮短為7小時。
③
②
④
買電器元件
2小時
2小時
焊底座
1小時
4小時
做燈罩
調試
2小時
組裝
通過分析各個環節之間的關系，在人手（2人）足夠的情況下，將串行環節改為并行環節，進行工期優化，周期變縮短7小時。
⑤
①
優化方案B
馬上行動
機械設備修理的工期優化
① ② ③ ⑤
④
拆卸
機件檢查
⑦
⑧
零件加工
2天
1天
8天
3天
電器修理
零件修理
5天
組
裝
3天
1
天
試
車
⑥
電器修理
3天
⑦
組
裝
3天
1
天
試
車
⑥
切削法
少切削法
就是將圓鋼直接在車床上切削成型，然后再鉆孔而成。
下料
切削
鉆孔
檢查
下料
斷料
加熱
鍛壓
熱處理
切削
檢查
2、工藝優化
加工方法 1個法蘭用料質量 材料利用率 1萬個法蘭浪費鋼材總量 浪費總金額
切削法 9.2Kg 40%
少切削法 90%
假設鋼材的價格為3800元/噸
無切消法
3、成本優化
A
D
C
B
11km
10km
13km
14km
12km
15km
9km
18km
配送線路圖
配送線路的方案與路程
方案 線路 路程
1 ABCDA 51
2 ABDCA 46
3 ACBDA 59
4 ACDBA 47
5 ADCBA 51
6 ADBCA 58
同學們經常會遇到這樣的事情：中午去提水遇到很多人在排隊等候，作為管理員，如何安排可以節省大家的時間？
為了便于比較我們可以假設：中午12：00時恰好有甲、乙、丙三人在排隊等候。其中甲要提3壺水，乙提2壺水，丙提1壺水。提一壺水需要2分鐘的時間，如何安排時序，才比較有利呢？
馬上行動
方案名稱 方案 總時間
1 甲乙丙 6+10+12=
2 甲丙乙 6+8+12=
3 乙甲丙 4+10+12=
4 乙丙甲 4+6+12=
5 丙甲乙 2+8+12=
6 丙乙甲 2+6+12=
案例分析
外部條件：建立在設備和工藝水平提高和完善的基礎上。
內部條件：建立在對流程內在機理的進一步研究和實現的基礎上。
二、流程優化的條件
請同學們舉例說明
技術優化
填單
報數
記賬
付款
付款
存單
記賬
顧客手工填寫取款單,連同儲蓄折一并遞入柜臺
記賬員查賬、記賬并做憑單
憑單入柜保存
付款員付款，返回儲蓄折
顧客向工作人員報款取數額，并遞入儲蓄折
工作人員利用計算機，執行查賬、記賬、做憑單并保存賬戶數據的任務
由同一位工作人員付款，返回儲蓄折
閱讀材料
不用洗衣粉的洗衣機
海爾不用洗衣粉洗衣機采用獨創的電解原理及活化水技術，通過把水分解成弱堿性離子，達到高于洗衣粉的洗凈效果。同時，水又被分解成弱酸性離子，使這一產品更具有了殺菌消毒的作用，能輕松實現衣物潔凈，呵護皮膚。由于不用洗衣粉的洗衣機可以一次漂凈，而且電解出來的弱酸性離子水更可以殺菌消毒，殺菌消毒率達到99%，加上不用洗衣粉避免了衣服上的殘留，不會對皮膚造成額外的傷害，皮膚嬌嫩的寶寶也可以安然享受此種洗滌后的貼身衣物的舒適，完全符合新生兒家庭綠色、健康的洗衣需求。
超聲波洗衣機
自動超聲波洗衣機涉及洗衣機領域的創新設計，可適用于洗衣機的各種型式。常規全洗衣機的洗滌工況，均通過波輪或滾筒的反復旋轉，擾動水流，使衣物移動發生相互摩擦等機械方式來完成；需用很多洗滌劑，污染環境，耗水、耗電量大，衣物易纏繞，且易磨損，但洗滌效果不理想。超聲波洗衣機是在洗衣機內部裝有超聲波高頻振蕩器，應用超聲波原理，產生高頻振蕩波，使水流及衣物間產生大量微小氣泡，利用氣泡破裂時產生的氣壓沖擊波，使污垢與衣物徹底分離，自動完成洗滌工況，可不用或少用洗滌劑，改善環境污染，節約水資源，洗滌效果很好。衣物不須大幅度移動，故不易纏繞，并減小摩擦和磨損，耗電量較小，延長了洗衣機及相關部件的使用壽命。
三、制作紙制提兜
試驗?zāi)康模?br/>以提高效率為目的，優化制作紙制提兜的流程。
試驗準備：
牛皮紙或較厚一點兒的紙，膠水，直尺，工具刀，釘書機等。
1、對照模型，畫出圖紙（以三視圖和制作的分解圖形為主）
2、A類小組編寫單人制作流程，每人制作2個提兜，并計算單人制作流程。
3、B類小組編寫流水化制作流程，合作制作Nx2個提兜，并計算擔任制作流程。
4、展示討論兩種流程的時序和環節，說明流水化作業的優點。
總結
流程優化的往往以提高工作效率、降低成本、降低勞動強度、節約能源、減少環境污染、安全生產為目的；流程的優化往往涉及到工期優化、工藝優化、成本優化、技術優化等指標。
超聲波洗衣機　　自動超聲波洗衣機涉及洗衣機領域的創新設計，可適用于洗衣機的各種型式。常規全洗衣機的洗滌工況，均通過波輪或滾筒的反復旋轉，擾動水流，使衣物移動發生相互摩擦等機械方式來完成；需用很多洗滌劑，污染環境，耗水、耗電量大，衣物易纏繞，且易磨損，但洗滌效果不理想。超聲波洗衣機是在洗衣機內部裝有超聲波高頻振蕩器，應用超聲波原理，產生高頻振蕩波，使水流及衣物間產生大量微小氣泡，利用氣泡破裂時產生的氣壓沖擊波，使污垢與衣物徹底分離，自動完成洗滌工況，可不用或少用洗滌劑，改善環境污染，節約水資源，洗滌效果很好。衣物不須大幅度移動，故不易纏繞，并減小摩擦和磨損，耗電量較小，延長了洗衣機及相關部件的使用壽命。
　　普通洗衣機一般是用洗滌劑與衣物上的污垢發生化學反應，再用清水將污垢排出機外，達到洗凈衣物的目的。但是，這種潔凈作用比較有限，只能清潔衣物表面，衣物表面殘留的洗衣粉或洗滌劑還會刺激人體皮膚。
　　與傳統洗滌方式不同，超聲波洗衣機主要利用超聲波的“空化”作用，產生巨大能量，將污垢從衣物上“震”下來溶解到水中，然后再通過內筒的轉動對衣物進行摔打和水流穿透，洗凈衣物。
　　用超聲波洗衣，最大的優點是環保。普通洗衣粉中，起去污作用的是一種叫磷酸鈉的助劑，含磷酸鈉的污水排入地下后會造成水質污染；無磷洗衣粉采用的代磷劑4A沸石也會污染水質。超聲波洗衣機不僅無污染，而且比普通洗衣機節水三分之一。
　　超聲波清洗原理
　　當超聲波的高頻(20-50KHZ)機械振動傳給清洗液介質以后，液體介質在這種高頻波振動下將會產生近真空的“空腔泡”，“空腔泡”對清洗對象的強烈的作用稱為“空化作用”。“空化作用”的有關理論如下：
　　1．主腔泡在液體介質中不斷碰撞、消失、合并時，可使用周圍局部產生極大的壓力，這種極其強大的壓力足以能使物質分子發生變化，引起各種化學變化(斷裂、裂解、氧化、還原、分解、化合)和物理變化(溶解、吸附、乳化、分散等)。
　　2．共振作用，當空泡胞的本征變化頻率與超聲波的振動頻率相等時，便可產生共振，共振的空腔泡內因聚集了大量的熱能，這種熱能足以能使周圍物質的化學鍵斷裂而引起一系列的化學、物理變化。
　　3．當空腔泡形成時，兩泡壁間因產生較大的電位差而引起放電，致使腔內的氣體活化，這種活化了的氣體進而引發了周圍物質活化，從而使物質發生一系列化學、物理變化。可見，“空化作用”提供了物質在發生物理、化學變化時所需的能量，但是理想的清洗速度和效果還要取決于清洗介質，即清洗液的性質。這種性質體現在清洗液與污物間所發生的各種物理、化學變化，要能夠削弱和去除污物與玻璃零件表面間的附著力和結合力，并伎清洗保持原有的表面外觀。
