第五章：方案的構思及其方法
第一、對設計對象的整體分析，分析時要抓住產品設
計時需要考慮的主要因素。
第二、對設計對象組成部分的分析。
1、設計分析：（考試要求c）
是技術設計的關鍵。分析時，既要從物、人、環境三者的關系進行分析，也應根據設計要求對產品的各個組成部分進行分析。
標準件是指經優選、簡化、統一并給以標準代號的零件或部件。
2、方案的構思：（考試要求a）
是技術設計過程中重要的環節。方案構思方法主要有草圖法、模仿法、聯想法、奇特性構思法等四種類型，掌握方案構思方法是制定出好的設計方案的重要保證。

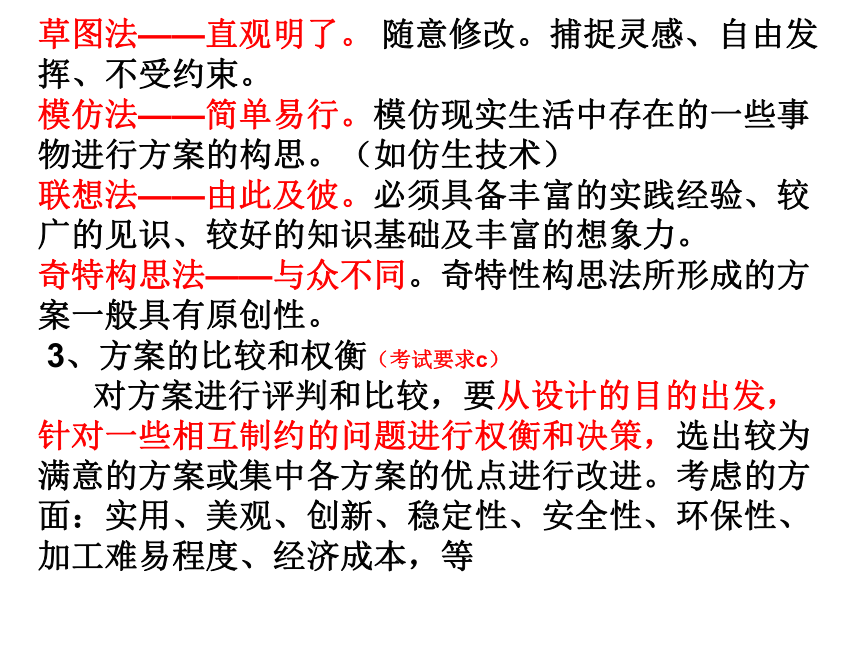

草圖法——直觀明了。 隨意修改。捕捉靈感、自由發揮、不受約束。
模仿法——簡單易行。模仿現實生活中存在的一些事物進行方案的構思。（如仿生技術）
聯想法——由此及彼。必須具備豐富的實踐經驗、較廣的見識、較好的知識基礎及豐富的想象力。
奇特構思法——與眾不同。奇特性構思法所形成的方案一般具有原創性。
3、方案的比較和權衡（考試要求c）
對方案進行評判和比較，要從設計的目的出發，針對一些相互制約的問題進行權衡和決策，選出較為滿意的方案或集中各方案的優點進行改進。考慮的方面：實用、美觀、創新、穩定性、安全性、環保性、加工難易程度、經濟成本，等

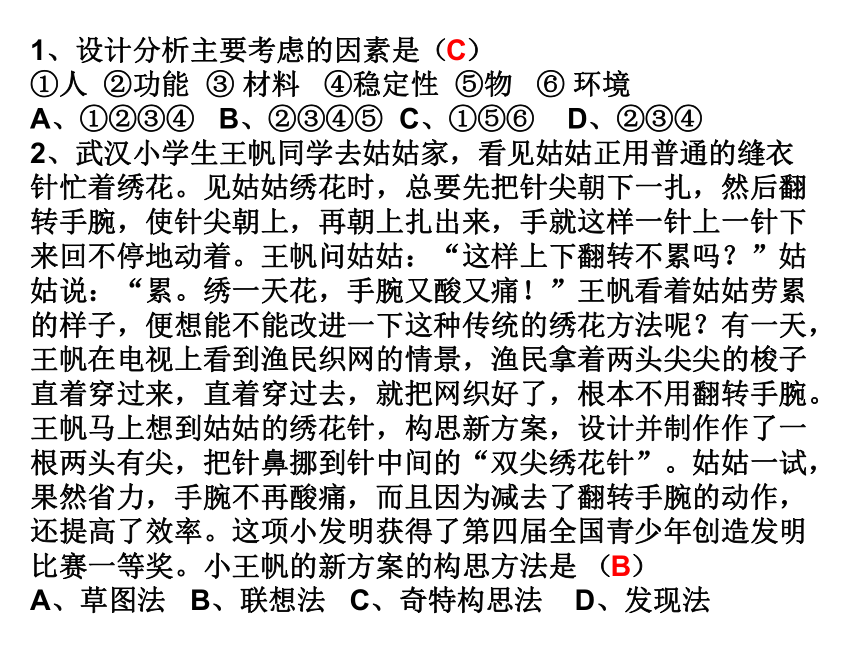

1、設計分析主要考慮的因素是（ ）
①人 ②功能 ③ 材料 ④穩定性 ⑤物 ⑥ 環境
A、①②③④ B、②③④⑤ C、①⑤⑥ D、②③④
2、武漢小學生王帆同學去姑姑家，看見姑姑正用普通的縫衣針忙著繡花。見姑姑繡花時，總要先把針尖朝下一扎，然后翻轉手腕，使針尖朝上，再朝上扎出來，手就這樣一針上一針下來回不停地動著。王帆問姑姑：“這樣上下翻轉不累嗎？”姑姑說：“累。繡一天花，手腕又酸又痛！”王帆看著姑姑勞累的樣子，便想能不能改進一下這種傳統的繡花方法呢？有一天，王帆在電視上看到漁民織網的情景，漁民拿著兩頭尖尖的梭子直著穿過來，直著穿過去，就把網織好了，根本不用翻轉手腕。王帆馬上想到姑姑的繡花針，構思新方案，設計并制作作了一根兩頭有尖，把針鼻挪到針中間的“雙尖繡花針”。姑姑一試，果然省力，手腕不再酸痛，而且因?yàn)闇p去了翻轉手腕的動作，還提高了效率。這項小發明獲得了第四屆全國青少年創造發明比賽一等獎。小王帆的新方案的構思方法是 （ ）
A、草圖法 B、聯想法 C、奇特構思法 D、發現法
C
B

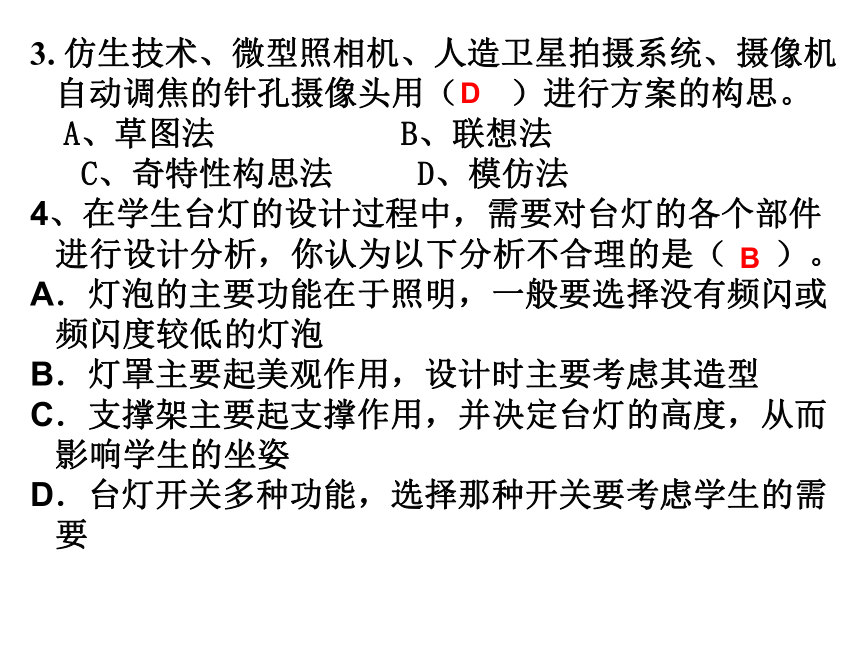

3. 仿生技術、微型照相機、人造衛星拍攝系統、攝像機自動調焦的針孔攝像頭用（ ）進行方案的構思。
　A、草圖法 B、聯想法
C、奇特性構思法 D、模仿法
4、在學生臺燈的設計過程中，需要對臺燈的各個部件進行設計分析，你認為以下分析不合理的是（ ）。
A．燈泡的主要功能在于照明，一般要選擇沒有頻閃或頻閃度較低的燈泡
B．燈罩主要起美觀作用，設計時主要考慮其造型
C．支撐架主要起支撐作用，并決定臺燈的高度，從而影響學生的坐姿
D．臺燈開關多種功能，選擇那種開關要考慮學生的需要
D
B
種類 技術語言舉例
圖樣
圖表
模型
符號
機械加工圖、建筑施工圖、裝潢布線圖、電子電路圖
零件規格表、設計草圖、設計效果圖
車模、房模、航模
交通管理符號、公共場所使用的符號

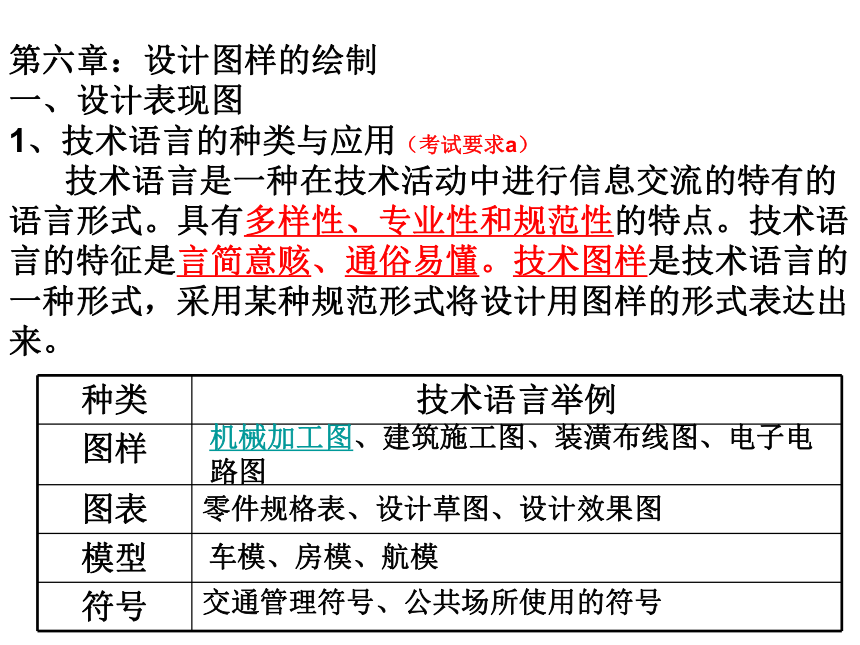

第六章：設計圖樣的繪制
一、設計表現圖
1、技術語言的種類與應用（考試要求a）
技術語言是一種在技術活動中進行信息交流的特有的語言形式。具有多樣性、專業性和規范性的特點。技術語言的特征是言簡意賅、通俗易懂。技術圖樣是技術語言的一種形式，采用某種規范形式將設計用圖樣的形式表達出來。
*

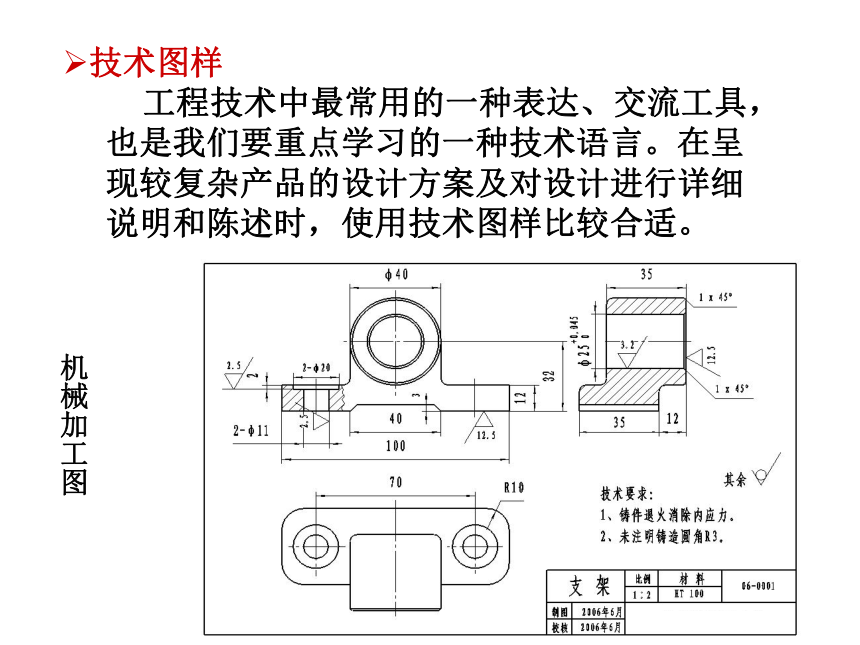

技術圖樣
工程技術中最常用的一種表達、交流工具，也是我們要重點學習的一種技術語言。在呈現較復雜產品的設計方案及對設計進行詳細說明和陳述時，使用技術圖樣比較合適。
機械加工圖
種類 技術語言舉例
圖樣
圖表
模型
符號
機械加工圖、建筑施工圖、裝潢布線圖、電子電路圖
零件規格表、設計草圖、設計效果圖
車模、房模、航模
交通管理符號、公共場所使用的符號
第六章：設計圖樣的繪制
一、設計表現圖
1、技術語言的種類與應用（考試要求a）
技術語言是一種在技術活動中進行信息交流的特有的語言形式。具有多樣性、專業性和規范性的特點。技術語言的特征是言簡意賅、通俗易懂。技術圖樣是技術語言的一種形式，采用某種規范形式將設計用圖樣的形式表達出來。

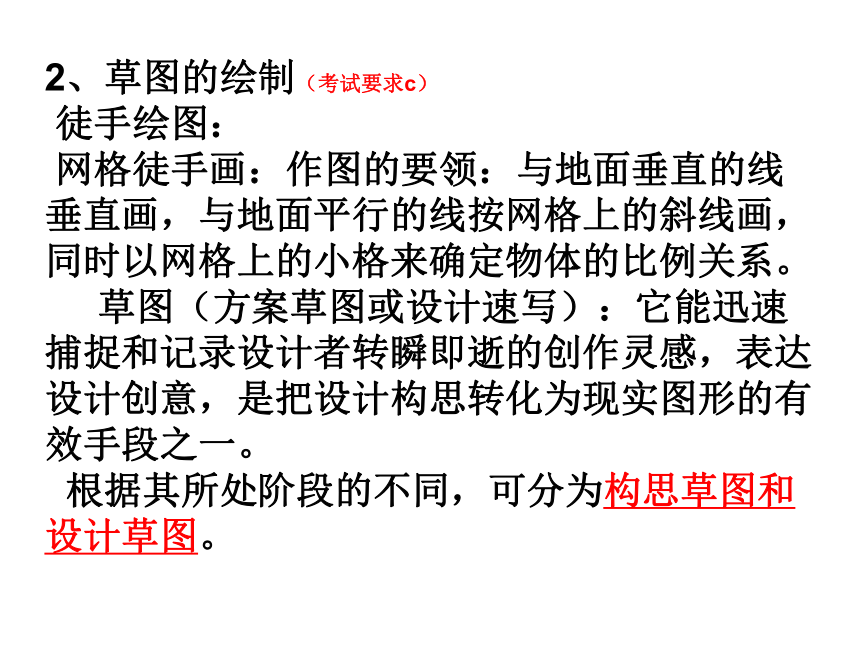

2、草圖的繪制（考試要求c）
徒手繪圖：
網格徒手畫：作圖的要領：與地面垂直的線垂直畫，與地面平行的線按網格上的斜線畫，同時以網格上的小格來確定物體的比例關系。
草圖（方案草圖或設計速寫）：它能迅速捕捉和記錄設計者轉瞬即逝的創作靈感，表達設計創意，是把設計構思轉化為現實圖形的有效手段之一。

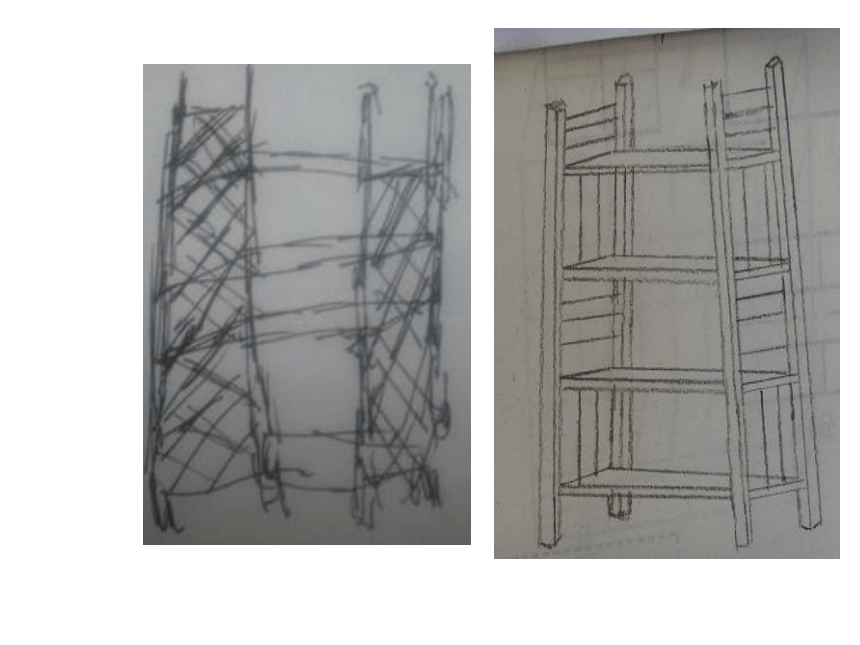

根據其所處階段的不同，可分為構思草圖和設計草圖。

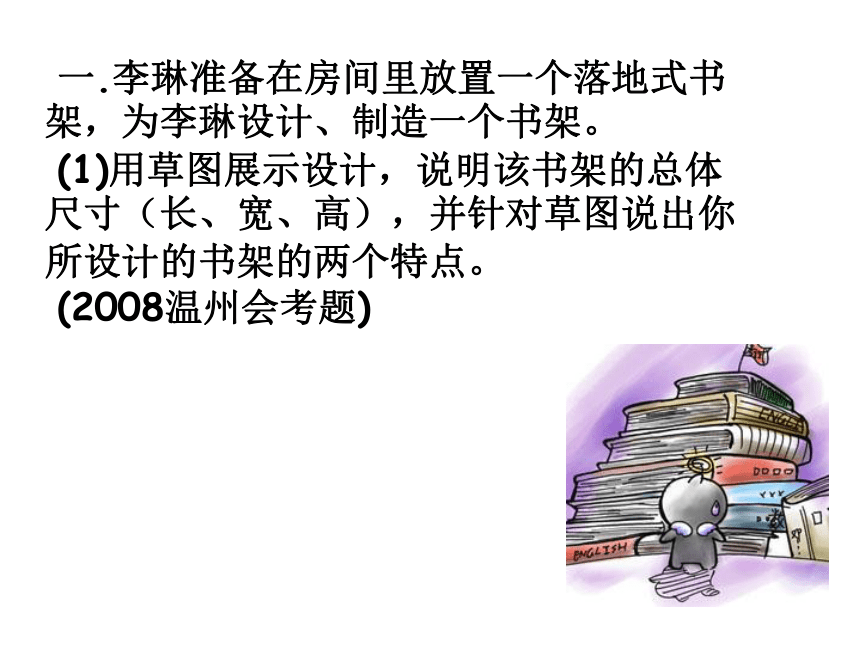

一.李琳準備在房間里放置一個落地式書架，為李琳設計、制造一個書架。
(1)用草圖展示設計，說明該書架的總體尺寸（長、寬、高），并針對草圖說出你所設計的書架的兩個特點。
(2008溫州會考題)

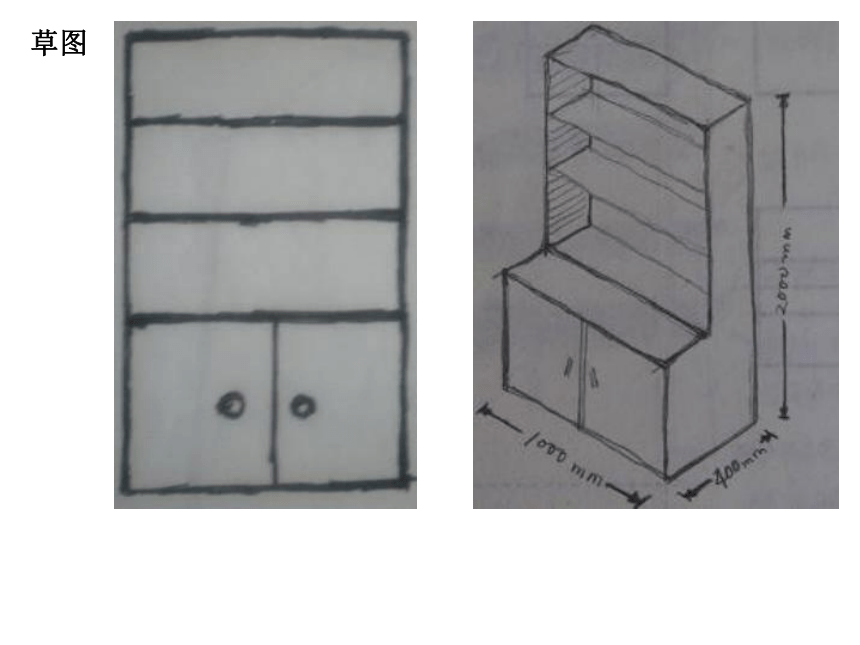

草圖
3、透視效果圖的識讀（考試要求a）
在識圖時要注意從整體上把握產品的形態、功能和特征，要注意從中了解產品外觀上的實際比例關系和色彩搭配及材質感，了解產品內部結構和色彩裝飾效果。
4、正等軸測圖（考試要求a）是一種可以表現物體三維結構特征的圖形，采用這種圖可以表示最初的設計思想。
軸間角：120度
切割法要領：1.先畫軸線，2.再畫出整體的軸測圖，3.然后再切割，4.可見輪廓線加粗
二、常見的技術圖樣
1、正投影和三視圖（考試要求a）
正投影法就是假設投影光線與投影平面垂直，在投影平面上求取物體的投影的方法。
水平線
45°
輔助線
鉛
垂
線
長對正
高平齊
寬
相
等
三視圖
反饋練習1. 下圖給出了一個模具及它的主視圖，則它的左視圖正確的是（　　）。
模具 主視圖
A
B
C
D
則它的左視圖正確的是（　　）。
主
左
主
左
B
D
尺寸標注的三要素
尺寸界線
1
尺寸線
2
尺寸數字
3
160
28
10
160
28
10
160
28
2mm
5~7mm
(1)尺寸界線
　　用細實線繪制，應由圖形的輪廓線、軸線或?qū)ΨQ中心線處引出；
　　也可利用輪廓線、軸線或?qū)ΨQ中心線作為尺寸界線。
(2)尺寸線（包括箭頭）
　　用細實線繪制，其兩個終端繪有箭頭，箭頭應指到尺寸界線；
　　尺寸線不能用其他圖線代替，也不得與其他圖線重合或在其延長線上。
(3)尺寸數字（包括符號）
　　圖樣上所注尺寸表示形體的真實大小，形體的真實大小與圖樣的大小及繪圖的準確度無關。
用阿拉伯?dāng)?shù)字表示。數字不可被任何圖線通過，否則必須把圖線斷開。圖樣上的注尺寸，以毫米為單位時，不注寫單位，否則必須注明
不
正
確
≈2~5
位置不對
形狀不對
尺寸線終端有兩種形式：
箭頭和斜線。
正確
瘦長為美
3筆完成
線性尺寸的注法
　　尺寸線與所標注的線段平行；　尺寸界線應與尺寸線垂直（必要時才允許傾斜），并應超出尺寸線2—3mm。
A.水平方向尺寸注寫在尺寸線的上方，字頭向上；
B.垂直方向尺寸注寫在尺寸線的左方，字頭向左；
C.傾斜方向尺寸注寫在尺寸線的斜上方，字頭向著斜上方；
小尺寸的標注形式
標注直徑 符號Ф
注意特殊的尺寸
標注半徑 符號R
×
練習2.
R20
40
50
5
6
7
8
為滿足清晰性，便于讀圖，應注意以下幾點：
（1）尺寸盡量標注在形體特征明顯、位置特征清楚的視圖上。
（2）同一形體的尺寸盡量集中標注。
（3）直徑尺寸注在投影為非圓的視圖上，半徑尺寸注在投影為 圓弧的視圖上。
（4）尺寸盡量注在視圖的外部，以保證視圖清新。
（5）尺寸盡量不注在虛線上，尺寸線與尺寸界線避免相交。
3、機械加工圖（考試要求a）、剖視圖、線路圖等的識讀必須從其標注、符號的識讀開始，必須注意整體上把握各部分之間的聯系，力求準確闡述原意，準確把握特征。
1、下列屬于技術語言的是 （ ）
①機械加工圖②建筑施工圖 ③零件設計草圖
④1：100房子模型 ⑤交通標志圖
A、①②④⑤ B、①②③⑤ C、①②③④ D、①②③④⑤
2、通常的三視圖是指一個物體向三投影面體系的投影展開后，所得到的主視圖、俯視圖和左視圖，下面表述正確的是（ ）
A、左視圖反映物體的長和寬
B、左視圖反映物體的長和高
C、俯視圖長映物體的長和高
D、俯視圖反映物體的長和寬
D
D
3、下邊模型對應的三視圖正確的是： （ ）
4、下邊模型對應的三視圖正確的是： （ ）
C
B
9、以下尺寸標注錯誤的是（ ）
A B C D
10、下面代表金屬的剖面符號是:（ ）
D
A
第七章：模型或原型的制作
一、模型（考試要求a）
模型：是根據實物、設計圖樣或構思，按比例、生態或其他特征制成的與實物相似的一種物體。模型具有制作成本低、便于修改等優點。
模型在設計的過程中，具有以下兩個功能：
①使設計對象具體化。
②幫助分析設計的可能性（設計復雜的產品,必須通過模型制作，才能投入生產）
產品設計的不同階段可分：草模、概念模型、結構模型、功能模型、展示模型。
草模 草模用于產品造型設計的初期階段，它可以采用立體模型將設計構思簡單地表示出來，供設計人員深入探討時使用。
概念模型 概念模型用于設計構思初步完成之后，在草模的基礎上，用概括的手法表示產品的造型風格、布局安排，以及產品與人、與環境的關系等，從整體上表現產品造型的整體概念。
結構模型 結構模型用于研究產品造型與結構的關系，清晰地表達產品的結構尺寸和連接方法，并用于進行結構強度試驗等。
功能模型 功能模型主要用于研究產品的各種性能以及人機關系，同時也用于分析、檢查設計對象各部分組件尺寸與機體的相互配合關系，并在一定條件下用于試驗。
展示模型 展示模型是在結構模型與功能模型的基礎上，采用真實材料，按照準確的尺寸，做成的與實際產品幾乎一致的模型。作為產品的樣品，展示模型為研究人機關系、結構、制造工藝、外觀、市場宣傳等提供實體形象，并可以直接向設計委托方征求意見，為審核方案提供實物依據。
二、工藝（考試要求a）
1、工藝是指利用工具設備對材料、半成品進行加工或處理的方法，它體現了生產活動中的知識和經驗。
2、常見的工藝（考試要求a）有加工工藝、表面處理工藝和檢測工藝等。工藝對提高生產效率具有非常重要的作用。
3、金屬材料常用的加工方法（考試要求c）有：鋸割、銼削、鉆孔、連接等。
[鋸割]：操作要領：1.站位和握鋸姿勢要正確，2.推鋸加壓，回拉不加壓，3.鋸程要長，4.推拉要有節奏
[銼削]：操作要領：1.銼削時要注意身體和手臂動作的協調，2.在推銼過程中，左手的施壓要由大變小，右手的施壓要由小變大，使銼刀平衡而不上下擺動。
鋸割---對于金屬材料，通常以鋸割的方式進行割斷。手鋸是人工鋸割常用的工具，利用它可以分割金屬材料、木料和硬塑料等。
起鋸方法 :
從工件遠離自己的一端起鋸，起鋸時用左手大拇指貼住鋸條，起鋸角a要小，防止鋸齒崩裂。起鋸時行程要短，壓力要小，當陷入工件2—3mm時，才能逐漸正常鋸割。
★鋸割前應把材料夾持在臺虎鉗上，通常情況下，鋸割線應在臺虎鉗鉗口左側10~20mm處，鋸割線不能太靠近臺虎鉗（易對臺虎鉗造成破壞），也不能離臺虎鉗太遠（操作時不穩）。
★在鋸割工件過程中，快將工件鋸割落下時，應該是用左手將快要落下的工件托住，右手緩慢鋸割，直至工件落下。
鉆孔安全操作警示
二要：操作要集中注意力；鉆孔要戴防護眼鏡，以防鉆屑飛出傷害眼睛。
二不：不準帶手套操作，以防鉆頭卷住手套而傷害手指；不能用手直接扶持小工件、薄工件，以免造成傷害事故。
名 稱
用 途
操作要領
劃 針
用于劃出直線線痕
劃針的頭保持銳利
劃線時劃針要緊貼導向工具
劃經要盡量一次劃成
鋼直尺
用做劃直線的導向工具用于量取材料的尺寸、測量工件等
劃線時要壓緊直尺，防止發生移動
角尺
用做劃出平等線或垂直線的導向工具
用于檢查銼削平面的垂直度
使用時角尺要緊貼工件的一個基準面
劃規
用于劃出圓的線痕
用于劃出弧的線痕
劃規的腳尖保持尖銳
劃線時保持中心不發生滑移
樣沖
用于在鉆孔中心處沖出沖眼，防止鉆孔中心滑移
應斜看靠近沖眼部位
沖眼時沖尖對準劃線的交點或劃線
敲擊前要扶直樣沖
三、模型制作（考試要求c）
模型制作的一般步驟：
①選擇合適的材料
②準備適當?shù)墓ぞ吆图庸ぴO(shè)備。
③按設計圖樣劃線
④對材料進行加工
⑤裝配
⑥進行表面處理
⑦對產品進行評價
⑧對設計方案進行修改，做成展示模型。
制作完成后，一般要對模型的外觀進行潤色。
1、劃線的一般步驟為（ ）
①?zèng)_眼 ②劃尺寸線 ③劃出基準 ④劃輪廓線
A、①②③④ B、③①②④
C、③②④① D、④①③②
2、兩塊木板之間的連接不能采用（ ）
A、鉚接 B黏接 C、焊接 D、螺釘
3、有關手鋸的描述正確的是（ ）
①安裝鋸條時，鋸齒朝手柄 ②安裝鋸條時，鋸齒不朝手柄
③推鋸加壓，回拉不加壓 ④推鋸不加壓，回拉加壓
A、①③ B、①④ C、②③ D、②④
C
C
C
4、目的用于供給設計人員對產品的設計進行深入探討時使用的模型是（ ）
A、概念模型 B、草模
C、功能模型 D、結構模型
5、如圖，下列工具在使用過程中，其操作方法正確的是（ ）
① ② ③ ④
A、①④ B、①③ C、②④ D、②③
B
B
設計題
要制作一張小板凳，小板凳的高度為350，凳面長寬為340×280。
原料一：截面為25×35的方木條
原料二：厚度為14、寬度為110的木板。
要使小板凳具有一定的牢固度、承重能力和穩定性，多方案設計你要制作的小板凳。
①用草圖表示三個不同的構思方案 。 (第五章內容)
②將其中的一個最優構思方案用三視圖表達。
③列出制作小板凳所需要的工具，其他材料。
④簡述制作小板凳具體加工流程及使用的工具及材料。
5、我們?cè)谠O(shè)計制作的過程中，為了降低制作成本和制作難度，常希望使用一些“標準件”。你對“標準件”的理解是（ ）
A．國家給予統一標準代號的零部件
B．經國家檢驗合格或免檢的零部件
C．全國統一價格的零部件
D．已經獲得專利并得到保護的零部件
6、 在設計中使用元器件和標準件，可以達到（ ）
A. 使產品美觀 B. 使產品耐用
C. 簡化制作過程，實現通用通換 D. 使產品提高技術含
7、 在設計方案出臺后，我們?cè)谠O(shè)計交流時應注意諸多事項，在此過程中我們不應提倡（ ）
A 及時吸納有益信息，完善設計方案 B 強調團隊合作精神
C 追求結果的一致性 D 主動創設一些設計交流的機會
A
C
C
