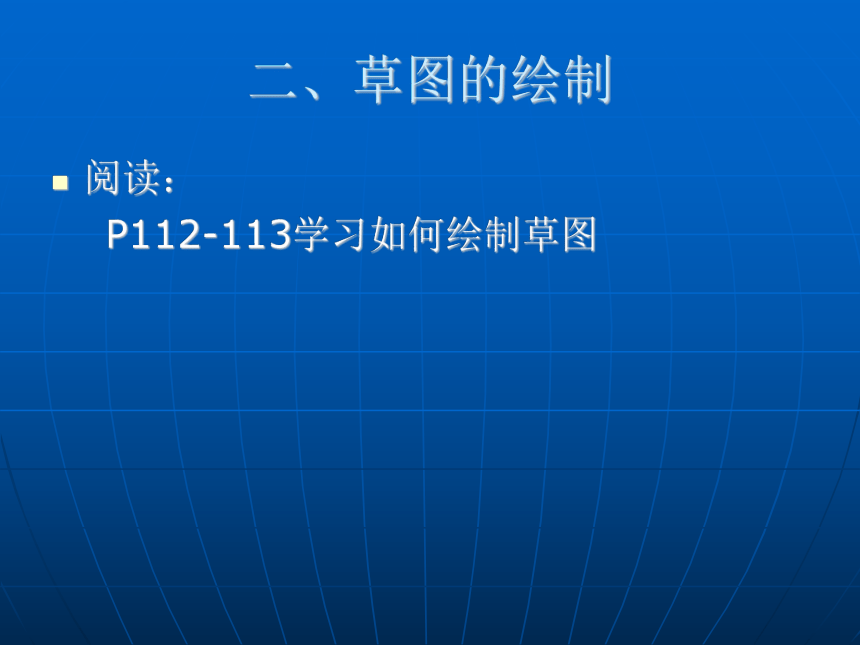

二、草圖的繪制
閱讀：
P112-113學習如何繪制草圖

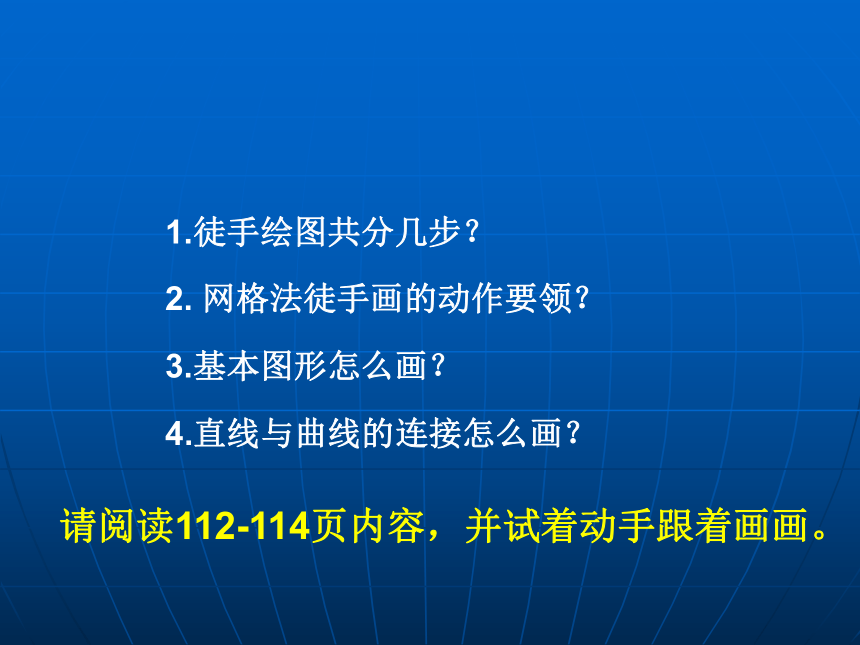

1.徒手繪圖共分幾步？
2. 網格法徒手畫的動作要領？
3.基本圖形怎么畫？
4.直線與曲線的連接怎么畫？
請閱讀112-114頁內容，并試著動手跟著畫畫。

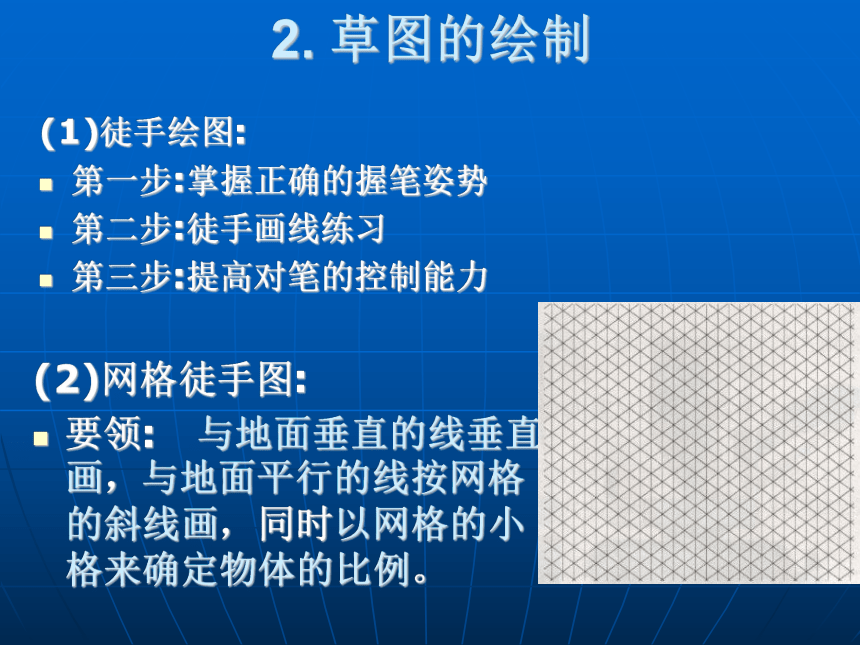

2. 草圖的繪制
(1)徒手繪圖:
第一步:掌握正確的握筆姿勢
第二步:徒手畫線練習
第三步:提高對筆的控制能力
(2)網格徒手圖:
要領: 與地面垂直的線垂直畫，與地面平行的線按網格的斜線畫，同時以網格的小格來確定物體的比例。

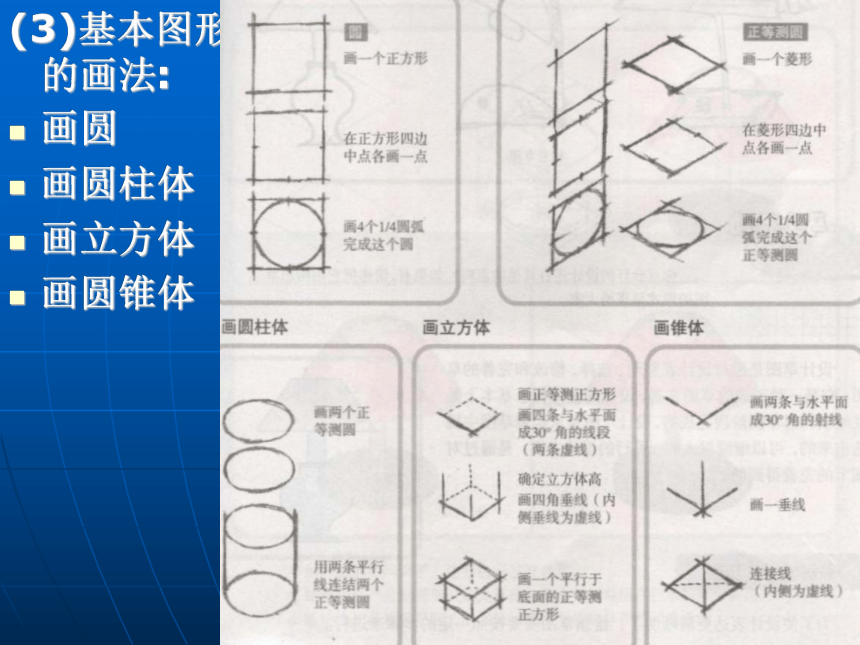

(3)基本圖形的畫法:
畫圓
畫圓柱體
畫立方體
畫圓錐體

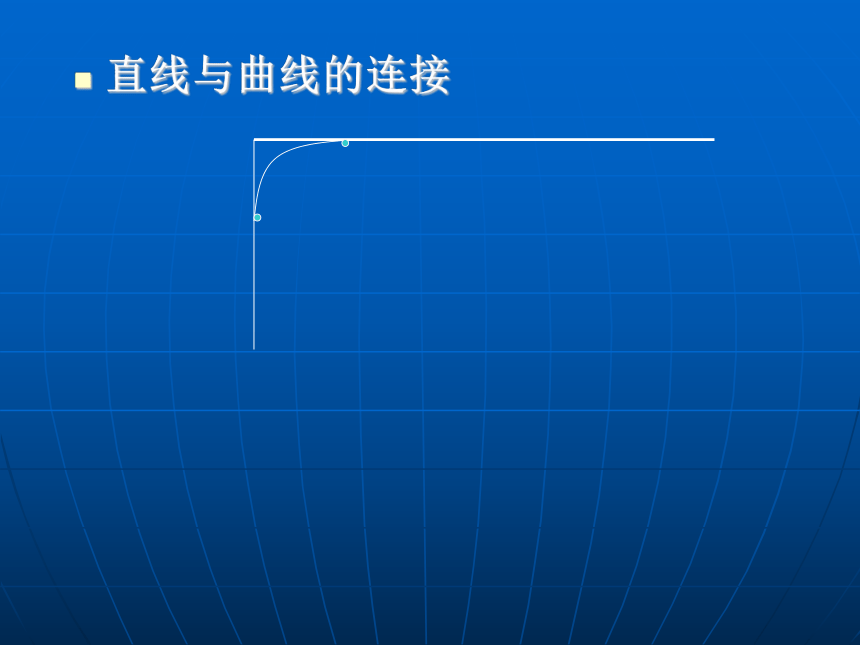

直線與曲線的連接
構思草圖
設計草圖
(4)草圖的分類
是以具體圖形把想法表現出來
是經過整理、選擇、修改、和完善的草圖

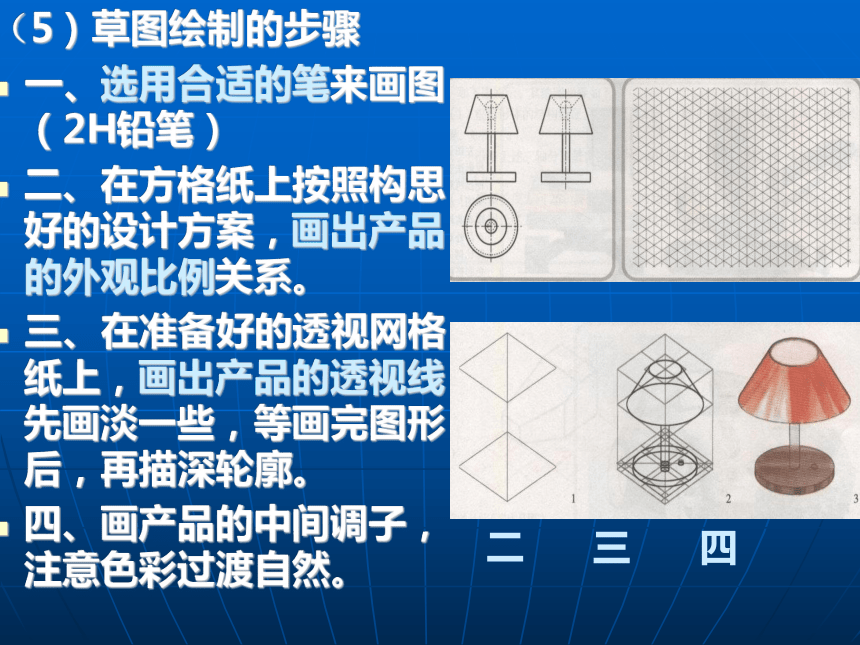

（5）草圖繪制的步驟
一、選用合適的筆來畫圖（2H鉛筆）
二、在方格紙上按照構思好的設計方案，畫出產品的外觀比例關系。
三、在準備好的透視網格紙上，畫出產品的透視線，先畫淡一些，等畫完圖形后，再描深輪廓。
四、畫產品的中間調子，注意色彩過渡自然。
二 三 四
五、細致描畫產品的亮部及高光部位。
六、描繪產品放置平面上的陰影，突出形體的體積感和質量感。
五
六
請在白紙上用構思圖的形式繪制2款臺燈草圖
3.透視效果圖的識讀
效果圖更能真實地表現產品的式樣、材質和空間效果。
從效果圖上注意把握產品的形態、功能和特征，了解產品的外觀上的實際比例關系和色彩搭配及材質感。
4.正等軸測圖
(1)正等軸測圖是一種可以表現物體三維結構特征的圖形。
(2)平面結構形體的正等軸測圖的繪制
A.根據形體特征，確定長(X)、寬(Y)、高(Z)等三軸在圖紙上的位置。
B.沿著上述三軸分別量出物體的長、寬、高的尺寸，畫出長方體的軸測圖。
C.根據長度方向、高度方向的尺寸，畫出左上角斜切面。
D.根據長度方向、寬度方向的尺寸，畫出左前方斜切面，完成全圖。
正等軸測圖畫法
1.作XYZ坐標軸
2.畫出長方體的軸測圖
3.畫出左上角斜切面
4.畫出左前方斜切面
討論
正等軸測圖上長、寬、高三個方向的坐標軸之間的夾角是多少度
120。
(3)圓的正等軸測圖的繪制
