常見結構的認識
科羅拉多大峽谷
希臘帕特農神廟（又稱雅典娜神廟）
世界上任何事物都存在結構,結構多種多樣且決定著事物存在的性質。
結構（structure)：是指事物的各個組成部分之間的有序搭配和排列。
案例分析
蒼耳子與尼龍搭扣
鳥與飛機
鷹眼與導彈跟蹤系統
【思考】
1、為什么要研究結構？
2、生產生活中還有哪些產品的結構是受到自然界事物結構的啟發而產生的？
3、我們人類好多地方不如動物,不能象鳥一樣在空中自由飛翔,不能象魚一樣在水中歡快游蕩,奔跑速度不如狗，打斗力氣不如虎。人類憑什么能成為動物界的統治者呢
結構與力
從力學角度來說, 結構是指可承受一定力的架構形態, 它可以抵抗能引起形狀和大小改變的力。
每個物體都有它的特定的架構形態，這種架構形態體現著它的結構。
物理學與通用技術研究力的角度不同,物理學往往研究外力,把物體當質點,哪怕是地球,在研究它繞太陽轉動時,仍把它當作質點。
而技術學則關注一個物體內部受力情況。
當一個結構受到外力作用時,內部各質點之間的相互作用會發生改變, 產生一種抵抗的力 , 稱為內力。
應力是構件的單位橫截面上所產生的內力。
當應力達到某一極限值時, 結構就會遭到破壞。用公式表示應力為：σ =F/s, 其中 ,F 是內力 ,S 是受力面積 , σ是應力。
拉 力 物體所承受的拉拽力
壓 力 擠壓物體的力
剪切力 兩個距離很近 ,大小相等,方向相反,且作用于同一物體上的平行力
扭轉力 反方向向物體兩端均勻施力 ,使物體發生扭轉形變的力
彎曲力 作用于物體 ,使它產生彎曲的力
構件的基本受力形式：拉力、壓力、剪切力、扭轉力和彎曲力。
小實驗：
比較不同形狀的紙板承受壓力的大小
回答問題：
1、哪種情況下紙板的抗壓能力最強
2、舉例說明這一結論在實際應用中有什么意義。
3、如果把紙板折成瓦楞狀,試驗結果會發生什么變化？
３.結構的類型
實體結構、框架結構、殼體結構
實體結構：結構體本身是實心的，它的受力特點是：外力分布在整個體積中，如實心墻，大壩。
框架結構：結構體由細長的構件組成的結構。受力特點：支撐空間而不充滿空間。如鐵架塔，建筑用腳手架，廠房的框架。

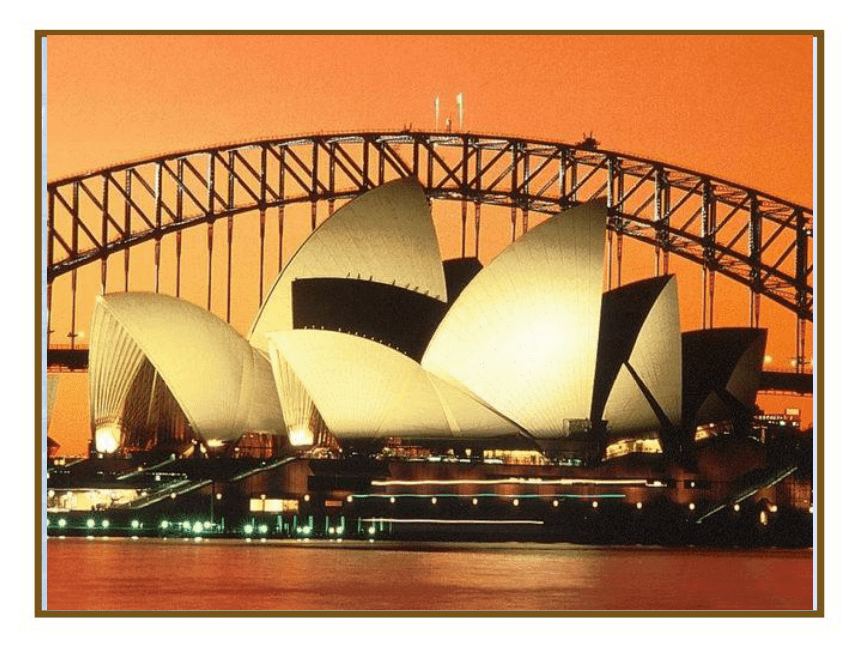

殼體結構：通常是指層狀的結構。受力特點是：外力作用在結構體的表面上，如摩托車手的頭盔，飛機的外殼，貝殼。
實體結構：結構體本身是實心的
受力特點：外力分布在整個體積中，如實心墻，大壩。
框架結構：結構體由細長的構件組成的結構
受力特點：支撐空間而不充滿空間。如鐵架塔，建筑用腳手架，廠房的框架。
殼體結構：通常是指層狀的結構
受力特點：外力作用在結構體的表面上，如摩托車手的頭盔，飛機的外殼，貝殼。
作業：
Ｐ11.3
