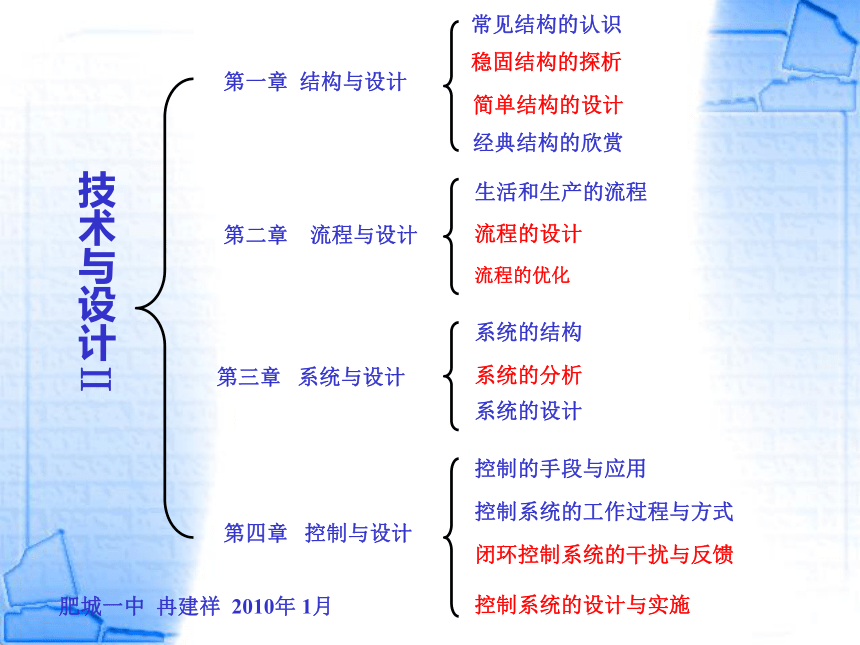

技術與設計Ⅱ
第一章 結構與設計
第四章 控制與設計
第三章 系統與設計
第二章 流程與設計
常見結構的認識
閉環控制系統的干擾與反饋
控制系統的設計與實施
控制系統的工作過程與方式
控制的手段與應用
系統的結構
系統的分析
系統的設計
經典結構的欣賞
生活和生產的流程
流程的設計
流程的優化
穩固結構的探析
簡單結構的設計
肥城一中 冉建祥 2010年 1月
第一節 初識結構

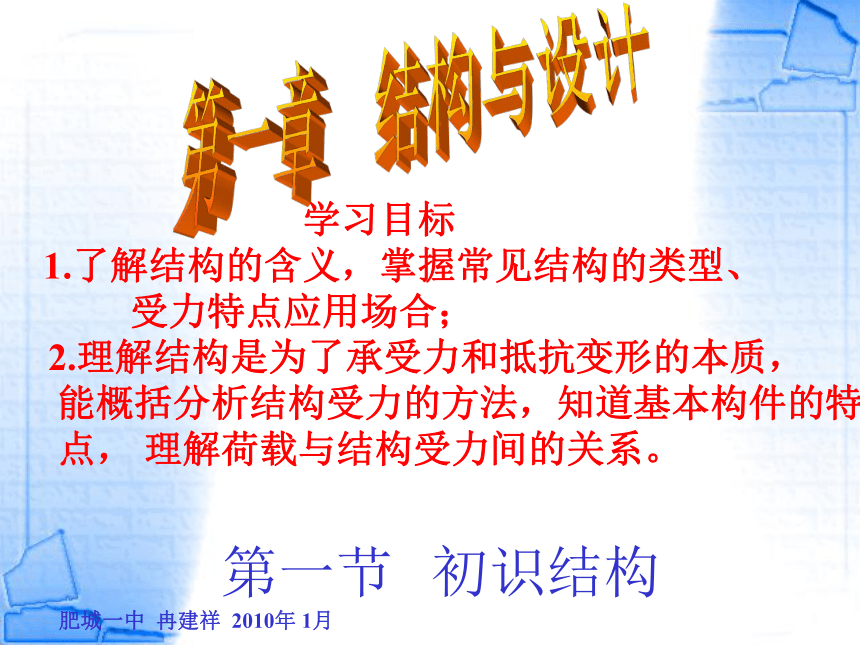

學習目標
1.了解結構的含義，掌握常見結構的類型、
受力特點應用場合；
2.理解結構是為了承受力和抵抗變形的本質，
能概括分析結構受力的方法，知道基本構件的特
點， 理解荷載與結構受力間的關系。
肥城一中 冉建祥 2010年 1月
一、無處不在的結構
自然界中

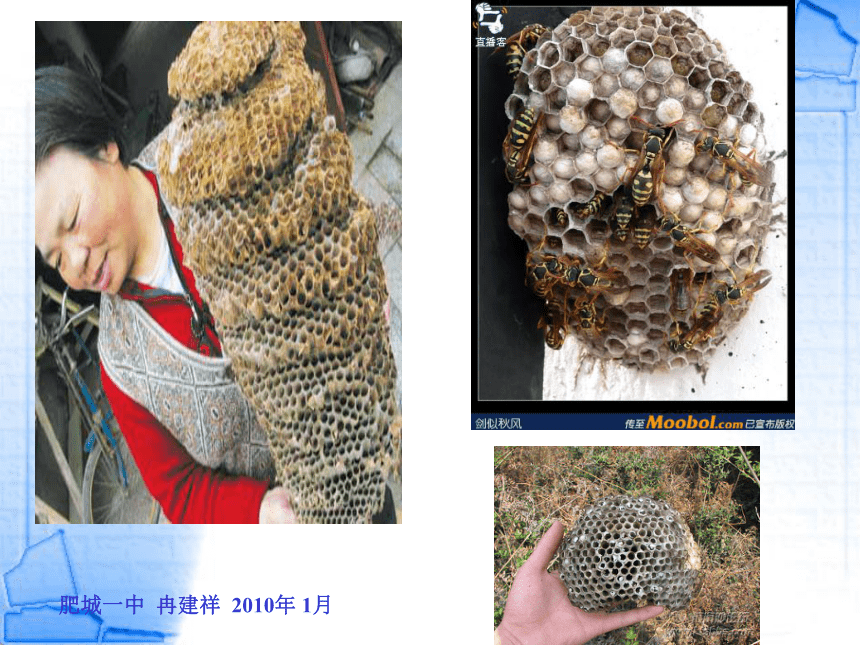

蜂巢由一個個排列整齊的六棱柱形小蜂房組成，每個小蜂房的底部由3個相同的菱形組成，這些結構與近代數學家精確計算出來的——菱形鈍角109。28’，銳角70。32’完全相同，是最節省材料的結構，且容量大、極堅固，令許多專家贊嘆不止。人們仿其構造用各種材料制成蜂巢式夾層結構板，強度大、重量輕、不易傳導聲和熱，是建筑及制造航天飛機、宇宙飛船、人造衛星等的理想材料。
肥城一中 冉建祥 2010年 1月
肥城一中 冉建祥 2010年 1月

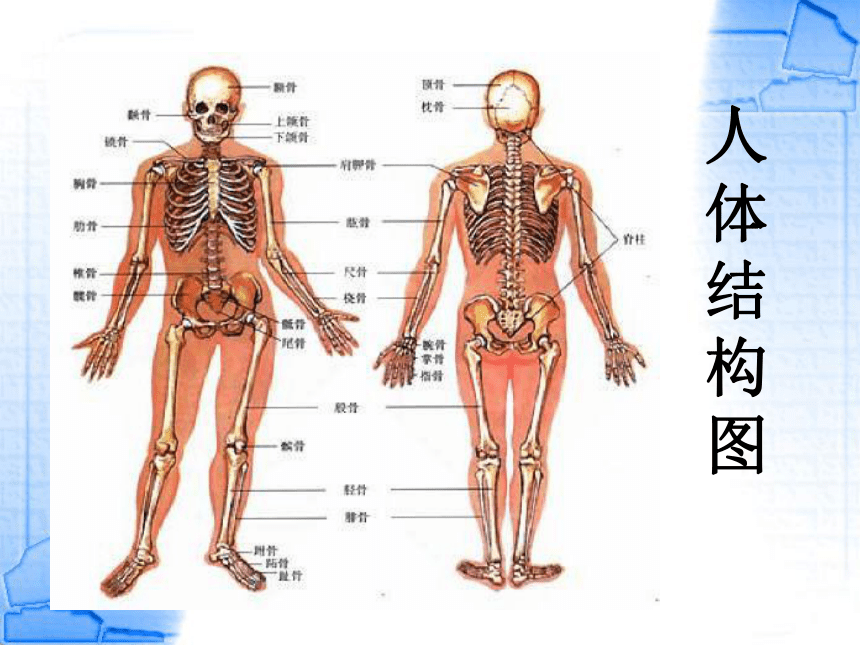

人體結構圖
雪 花
結構無處不在——自然領域
肥城一中 冉建祥 2010年 1月
蜘蛛網
結構無處不在——自然領域

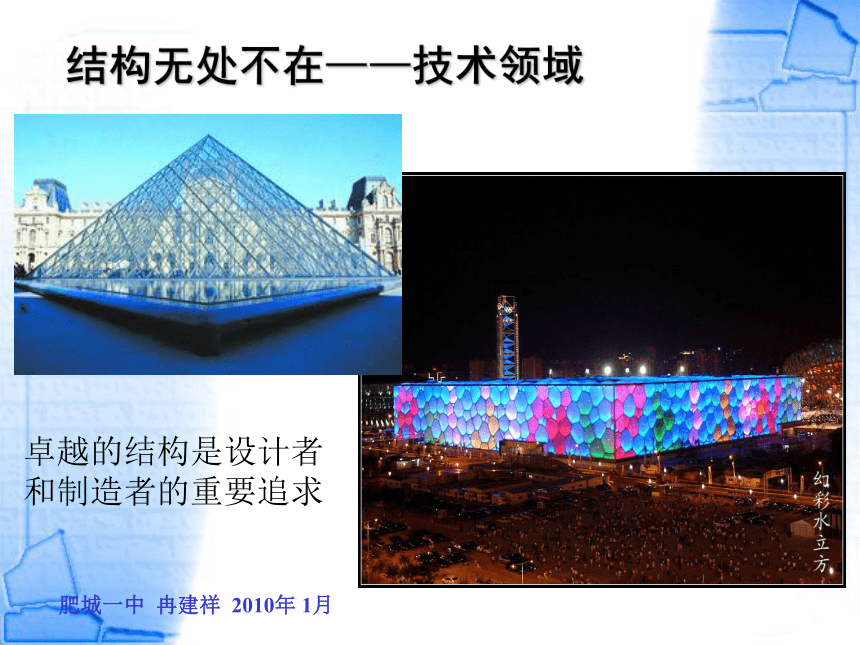

卓越的結構是設計者和制造者的重要追求
結構無處不在——技術領域
肥城一中 冉建祥 2010年 1月

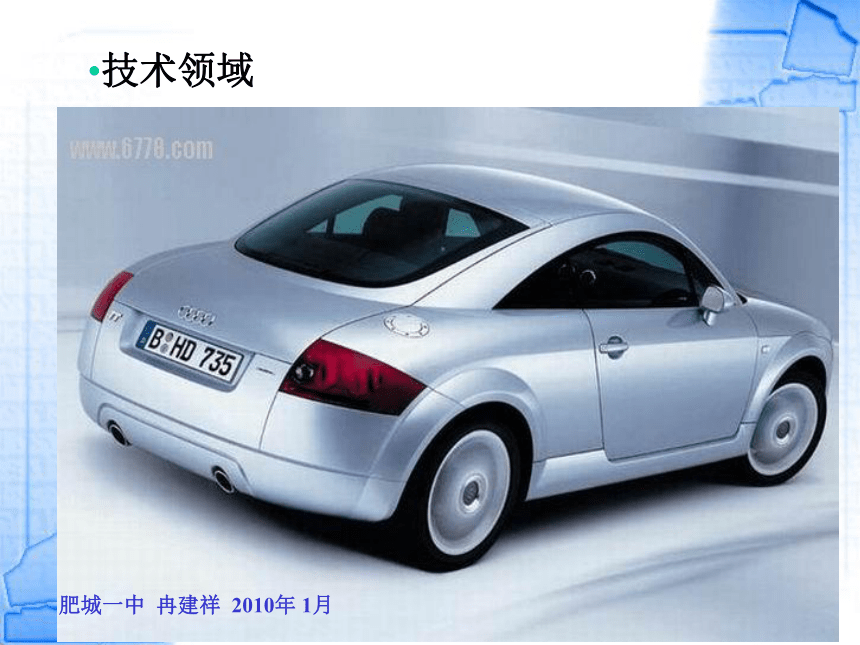

技術領域
肥城一中 冉建祥 2010年 1月

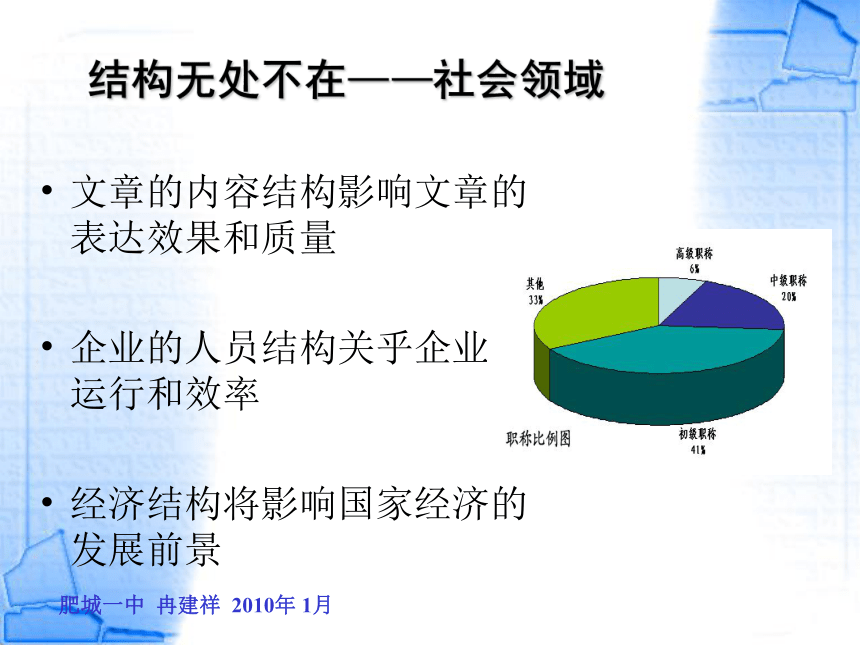

文章的內容結構影響文章的表達效果和質量
企業的人員結構關乎企業的運行和效率
經濟結構將影響國家經濟的發展前景
結構無處不在——社會領域
肥城一中 冉建祥 2010年 1月

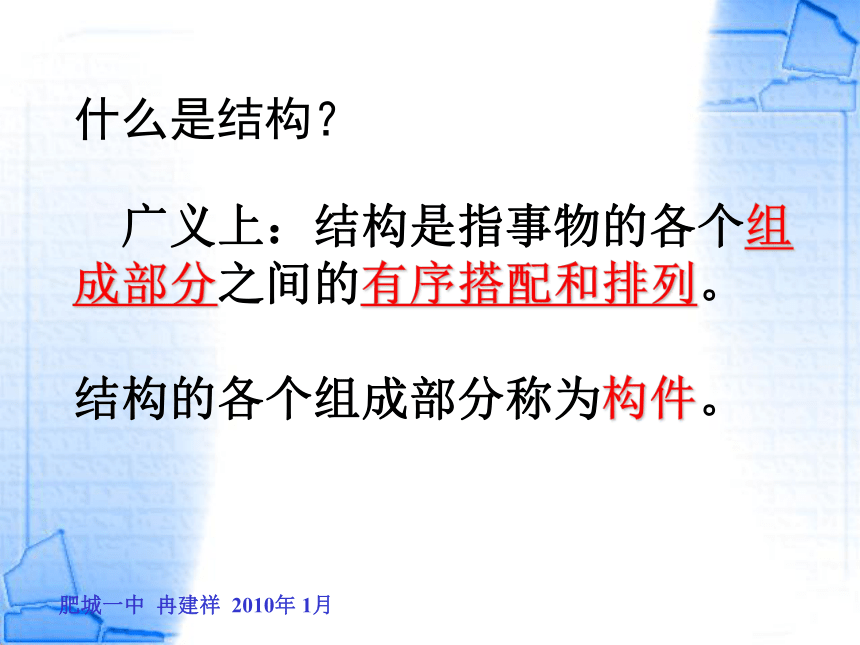

什么是結構？
廣義上：結構是指事物的各個組成部分之間的有序搭配和排列。
結構的各個組成部分稱為構件。
肥城一中 冉建祥 2010年 1月
承載遺傳信息的DNA雙螺旋結構
眾多堿基對的排列,決定了各種生物的特性。
結構決定著事物存在的性質
金剛石與石墨
思考
請觀察下面兩種磚頭堆法哪一種會壘的更高，并談談其緣由。
結構的本質：為了承受力和抵抗形變并增加穩度
生產生活中還有哪些產品的結構是受到自然界事物的啟發而產生的。
蜂窩紙板
蜂窩式抽屜整理格
思考:人類是如何通過對自然界中結構的分析和研究,將其成果應用到技術領域,從而更好地服務于人類
蒼耳子與尼龍搭扣
鳥與飛機
鷹眼與導彈跟蹤系統
1900年，連接加拿大Winnipeg市和Moncton市的魁北克大橋開始修建，這座橋橫跨圣勞倫斯河，是加拿大國家橫貫大陸鐵路的一部分，然而就在這座橋即將竣工之際，悲劇發生了。1907年8月29日下午5點32分，即將建成的大橋突然倒塌，當場造成了至少75人死亡，多人受傷。事故調查顯示，這起悲劇是由工程師在設計中一個小的計算失誤造成的。1913年，這座大橋的建設重新開始，然而不幸的是悲劇于1916年9月再次發生。，1917年，在經歷了兩次慘痛的悲劇后，魁北克大橋終于竣工通車，這座橋至今仍然是世界上最長的懸臂跨度大橋。
1922年，在魁北克大橋竣工不久，加拿大的七大工程學院一起出錢將建橋過程中倒塌的殘骸全部買下，并決定把這些親臨過事故的這些鋼材打造成一枚枚戒指，發給每年從工程系畢業的學生。然而由于當時技術的限制，橋梁殘骸的鋼材無法被打造戒指。于是這些學院只好用其它鋼材代替。不過為了體現是代表橋坍塌的殘骸，戒指被設計成被扭曲的鋼條形狀，用來紀念這起事故和在事故中被奪去的生命。于是，這一枚枚戒指就成為了后來在工程界聞名的工程師之戒(Iron Ring)。這枚戒指要戴在小拇指上，作為對每個工程師的一種警示。
魁北克大橋的坍塌
警鐘
結論:結構影響著它們的性質和功能,結構方面存在的一個小問題也許就會導致重大事故的發生。
合理的結構是事物存在的基礎
肥城一中 冉建祥 2010年 1月
2008年湖南郴州發生50年來罕見的我國南方大部分地區出現持續低溫、雨雪和冰凍極端天氣且持續不斷大雪災，三位電力工人在進行搶修的時候因輸電鐵塔倒塌，犧牲了自己年輕的生命······
肥城一中 冉建祥 2010年 1月
1 實心結構：定義？
受力情況：承受的力分布在整個體積中。如：大壩、實心墻、實體物。
結構類型
肥城一中 冉建祥 2010年 1月
特點：外力分布在整個體積中；幾何外形簡單，通常有桿（柱）、板、體等之分。
肥城一中 冉建祥 2010年 1月
2 框架結構：定義？
受力情況：空間框架體。如鐵塔架，腳手架，建筑框架體。
肥城一中 冉建祥 2010年 1月
特征：幾何外形復雜，能承受水平和豎直荷載。
肥城一中 冉建祥 2010年 1月
3 殼體結構：定義？
國家大劇院在建設中
受力特點：外力作用在結構體的表面上，如：建筑，汽車外殼，貝殼。
結構特征：殼體內空，受力合理，形態穩定。
如：飲水杯、儲水壺、車廂、大油罐等
在這副圖中，你看到了什么類型的結構？
埃
菲
爾
鐵
塔
錘
子
砧板
中國國家大劇院
帳篷
燈
泡
肥城一中 冉建祥 2010年 1月
課桌椅
書 柜
肥城一中 冉建祥 2010年 1月
本 課 小 結
根據物體結構形態在受力時承受和傳遞力的方式差別
實心結構
框架結構
殼形結構
結構
結構是指事物的各個組成部分之間的有序搭配和排列。
肥城一中 冉建祥 2010年 1月
建筑靚圖觀賞
臺北市的101大樓
東海大橋
海底五星級豪華賓館
東海大橋全長32.5公里世界第一長
東海大橋通航孔
肥城一中 冉建祥 2010年 1月
肥城一中 冉建祥 2010年 1月
江陰長江公路大橋
（纜索結構）
肥城一中 冉建祥 2010年 1月
上海盧浦大橋
（桁架結構）
肥城一中 冉建祥 2010年 1月
哈利法塔高828米160層比臺灣101高320米
練習題
1．如圖所示的結構中，不屬于殼體結構的是
A．安全帽 B．電飯煲 C．窗臺護欄 D．天文臺穹頂
肥城一中 冉建祥 2010年 1月
2．分析下列物體的結構類型，判斷哪個屬于實體結構。 （ ） 　 　A．電燈泡 B．乒乓球 C．橡皮檫 D．籃球 3．在日常生活中物體由不同的結構組成，根據物體的
結構形態通常將結構分為 ______ 結構、______結構、
_______ 結構。
4.《學習與探究活動手冊》一~四題
肥城一中 冉建祥 2010年 1月
