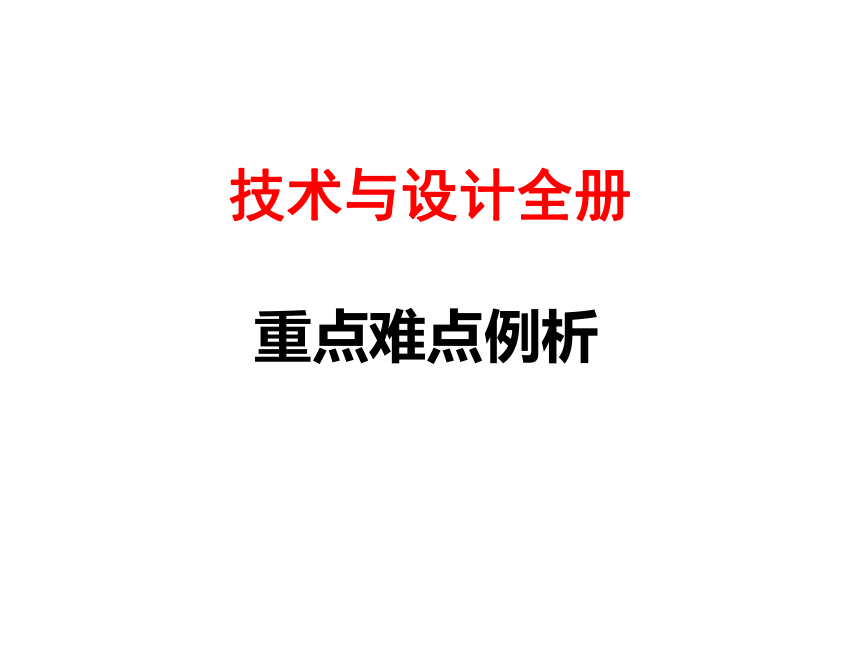

技術與設計全冊
重點難點例析
一、技術的性質有哪些？
目的性、
創新性、
綜合性、
兩面性、
專利性。

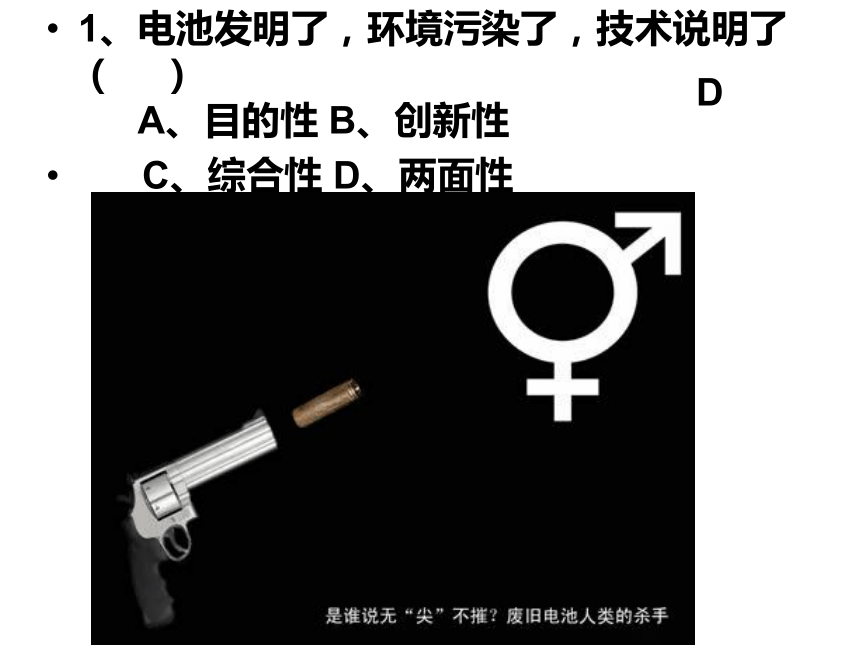

1、電池發明了，環境污染了，技術說明了（ ） 　 A、目的性 B、創新性
C、綜合性 D、兩面性
D

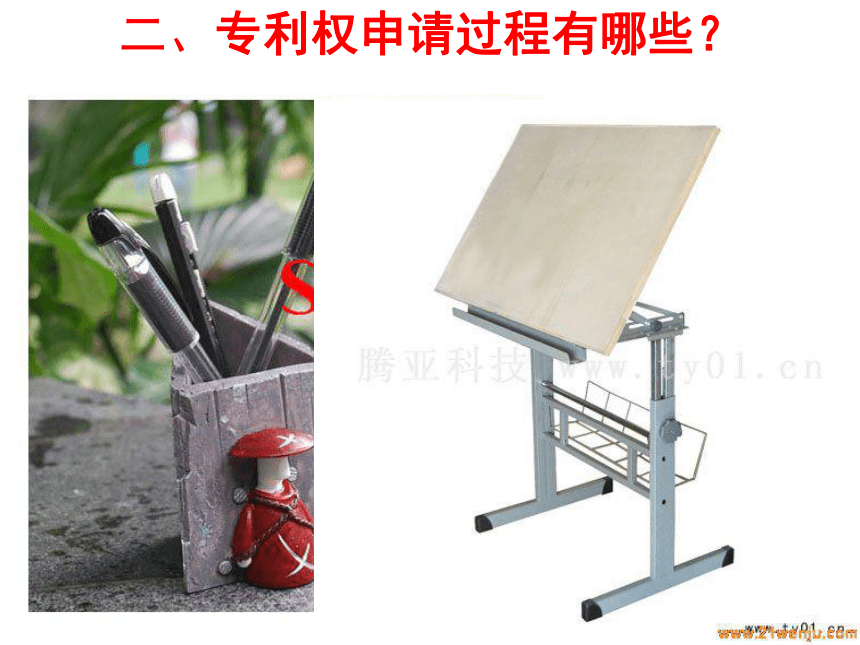

二、專利權申請過程有哪些？
提交申請階段
受理階段
初審階段
發明專利申請公布階段
發明專利申請實質審查階段
授權階段
技術專利有獨占性、時效性和地域性。
知識產權包括：著作權、專利權、商標權。

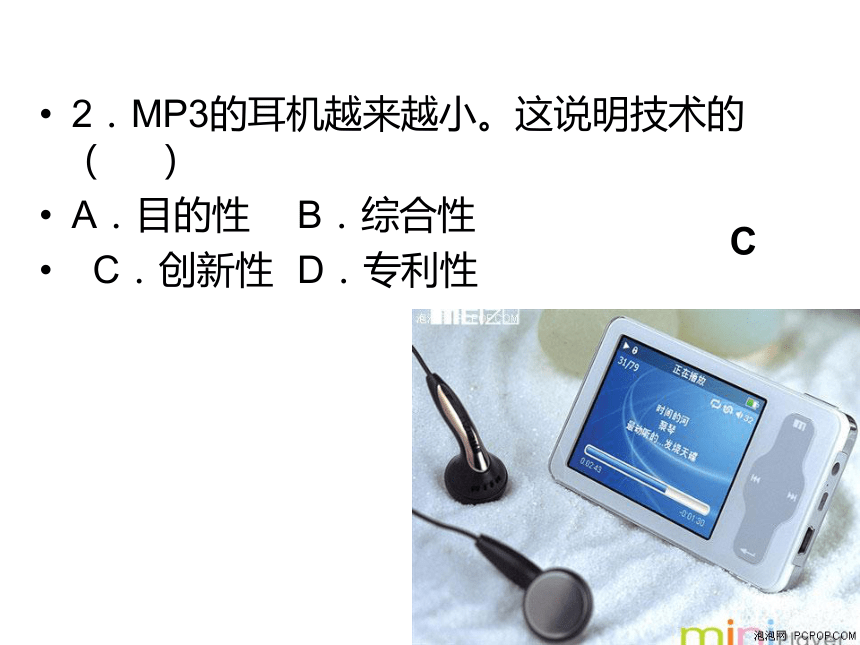

2．MP3的耳機越來越小。這說明技術的（ ）
A．目的性 B．綜合性
C．創新性 D．專利性
C
1、人機關系要實現的目標有哪些呢？
高效、健康、舒適、安全
2、還應該考慮哪些因素，才能更合理？
普通人和特殊人、
靜態人和動態人、
生理和心理需求、
信息的交互。
三、人機關系

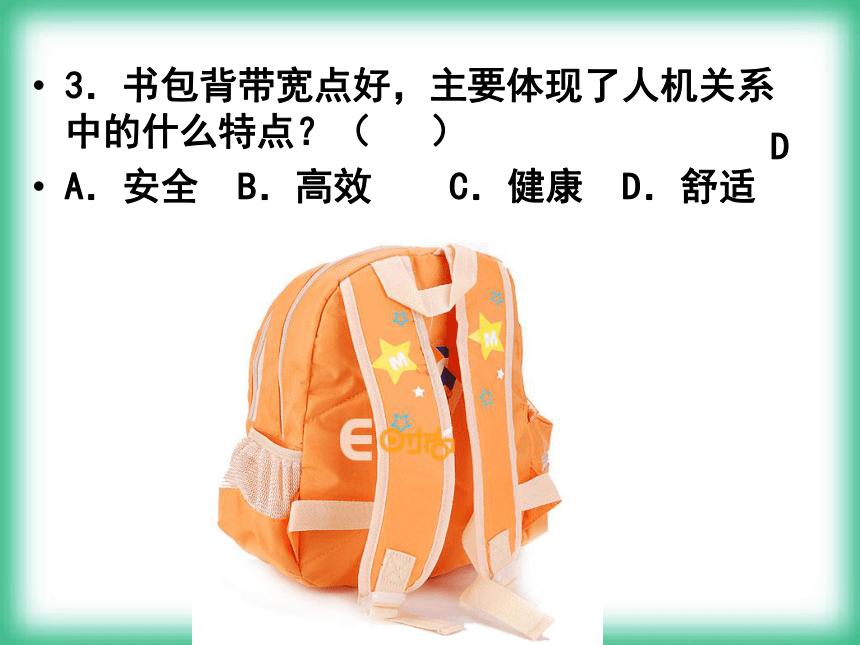

3．書包背帶寬點好，主要體現了人機關系中的什么特點？（ ）
A．安全 B．高效 C．健康 D．舒適
D
四、技術試驗及其方法
從試驗目的劃分為哪些類型？
性能試驗
優化試驗
預測試驗
信息試驗
4.技術試驗方法有哪些？
模擬試驗法：含有模型的成分；
虛擬試驗法：以電腦為工具；
強化試驗法：不含有模型的成分；
移植試驗法：換個環境進行試驗
4、安全帽用重錘進行堅固程度的測試。這種試驗屬于（ ）
A、性能試驗 強化試驗法
B、優化試驗 虛擬試驗法
C、預測試驗 強化試驗法
D、信息試驗 移植試驗法
A
五、設計的一般過程哪五個階段？
1、發現與明確問題
2、制定設計方案
3、制作模型或原型
4、測試、評估及優化
5、產品的使用和維護

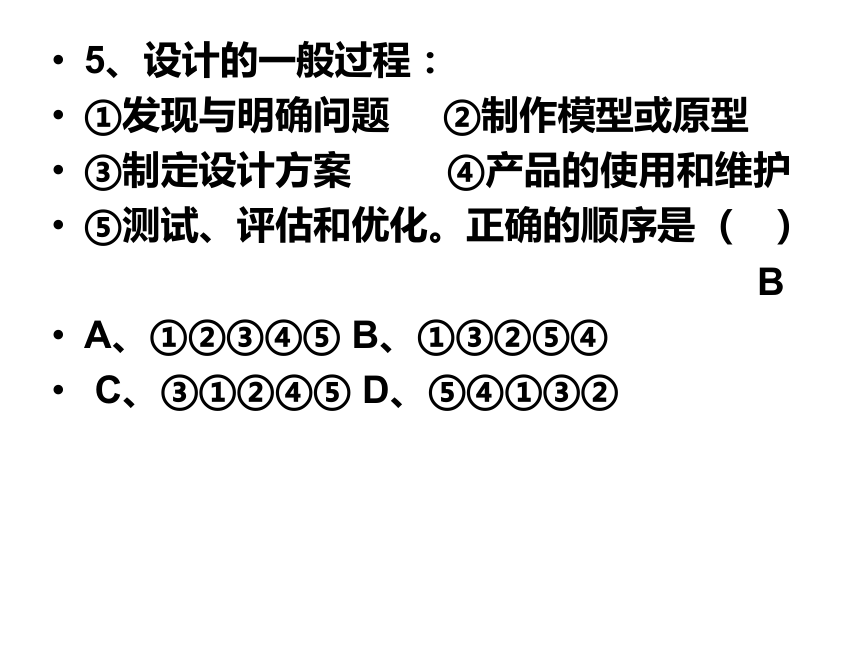

5、設計的一般過程：
①發現與明確問題 ②制作模型或原型
③制定設計方案 ④產品的使用和維護
⑤測試、評估和優化。正確的順序是 （ ）
А、①②③④⑤ B、①③②⑤④
C、③①②④⑤ D、⑤④①③②
B
六、設計的一般原則
1、創新原則
2、實用原則是所設計產品最基本的功能。
3、經濟原則
公式：功能成本比＝功能／成本。
4、美觀原則
5、道德原則
6、技術規范
有強制性的標準和推薦使用的技術規范。
7、可持續發展
原則之間沒有重次之分
6．設計的一般原則中最重要的是（ ）
A．道德原則 B．技術規范原則
C．可持續發展原則 D.不分等次
D
七.發現問題的途徑與方法：
（1）觀察日常生活
（分有意觀察和無意觀察）；
（2）收集和分析信息
（有文獻法、問卷法和詢問法等）；
（3）技術研究與技術試驗．
八.方案的構思方法有哪些？
(1)草圖法；
(2)模仿法；
(3)聯想法；
(4)奇特性構思法。
“模仿法”和“聯想法”的區分：
模仿： 原理、功能目的都相似
如模仿蝙蝠設計出雷達；
聯想：原理目的功能有擴充、集成、推理、遷移甚至逆向思維的為。
8．下列哪種結構是受自然界事物結構啟發而產生的？（ ）
A．鋼筆 B．潛艇
C．課桌 D．黑板
B
九、三視圖能看見什么？
主視圖、俯視圖、左視圖統稱為三視圖。
能看見物體高的是哪兩個視圖？
寬
高
長
十、形體的尺寸標法有什么要求？
（1）尺寸要素：
①尺寸界線；
②尺寸線（必須單獨畫出）；
③尺寸數字 （以毫米為單位時可不注單位；
水平的字頭方向向上、
垂直的字頭方向向左）。
（2）尺寸標注:表示直徑的符號為“φ“；表示半徑的符號為“R”.
R20
50
9．以下尺寸標注錯誤的是（ ）
A
B
C
D
表示直徑的符號為“φ“；
表示半徑的符號為“R”.
垂直的字頭方向向左
水平的字頭方向向上
十一、模型在不同階段的有哪些作用？
（1）草模: （2）概念模型：從整體上表現產品造型的整體概念。 （3）結構模型：表達產品的結構尺寸 （4）功能模型：用于研究性能
（5）展示模型：模型（樣品）
9．用于研究產品的性能的是哪種模型？
A．草模　
B．概念模型
C．結構模型　
D．功能模型
D
技術與設計2復習綱要
一、結構與力有哪些分類？
1、內力：受到外力時，內部的抵抗力
2、應力：是單位橫截面上所產生的內力
公式表示應力為：σ= F/s
二、構件的基本受力形式：
①拉力
②壓力
③剪切力
④扭轉力
⑤彎曲力
10、上刀梯的表演時腳面承受（ ）。
A、拉力 B、壓力
C、剪切力 D、彎曲力
B
三、影響結構的穩定和強度因素有？
1、結構的穩定性
（1）結構的重心（不倒翁）
（2）結構的底座（底座越大越堅實)
（3）結構的形狀（照相機的三角架）
2、結構的強度
（1）結構形狀
（2）使用的材料
（3）構件之間的連接方式
四、結構構件的連接方式有？
通常有以下兩類：
a、鉸連接：
連接處可相對轉動
門與門框的連接等。
b、剛連接：
被連接的構件在連接處固定。
不可移動的桌腿與桌面的連接等。
五、流程優化的內容有哪些？
工期優化、
工藝優化、
成本優化、
技術優化、
質量優化等。
11、自動取款機比人工效率高，這種流程優化屬于（ ）。
A、工期優化 B、技術優化
C、成本優化 D、質量優化
B
六、系統構成條件及分類是什么？
1、系統構成條件有哪些？
第一、至少要有兩個要素
第二，要素之間相互聯系形成整體
第三，整體的功能是各個要素所沒有的。
2、系統分類有哪些？
人造系統與自然系統 實體系統和抽象系統
12、下列各項中，屬于自然系統的是（ ）
A、塑料大棚 B、一片森林
C、智能大樓 D、一架飛機
B
七、系統的特性有哪些？
1、整體性
2、目的性
3、相關性
4、動態性
5、環境適應性
13、區別手表和手機主要是由于 （ ）
A、系統的整體性
B、系統的目的性
C、系統的相關性
D、系統的環境適應性
B
八、控制手段有哪些分類？
人工干預的情形：
人工控制和自動控制
按照執行部件的不同：
機械控制、
氣動控制、
液壓控制、
電子控制等
14.下列所述屬于自動控制的是（ ）
A、人工駕駛汽車 B、拖地板
C、用ATM取款 D、人工紡紗
C
奧林匹克公園里的自動取款機
九、控制系統分類有哪些？
開環控制系統和閉環控制系統。
1、開環控制系統
輸出量不對控制產生任何影響。
輸入量 → → → →輸出量
控制器
執行器
被控對象
2、閉環控制的實例哪兩類？
一、溫度控制類：
蔬菜溫室、空調、供熱系統、電腦CPU風扇轉速調節
二、水位控制類：
水塔水位、游泳池供水、馬桶水位控制等
15、在以下四個控制系統中．哪個一定是閉環控制系統？ （ ）
A．空調 B．自動升降國旗
C．光控路燈 D．音樂噴泉
A
十、開環控制與閉環控制有什么特點？
開環控制系統本身
不能對被控量的偏差進行調整和補償。
閉環控制系統
優點是控制精度高
三輪哥 奔跑哥 火車哥 誰更牛？
拆房頂的最高境界
開外掛的自行車
丁俊暉能做的到嗎
真正的團隊
50后與90后
“跑”妞記
nobody搞笑原版MV
本課結束
謝謝！
