第四章 控制與設計
肥城一中
2010年 5月

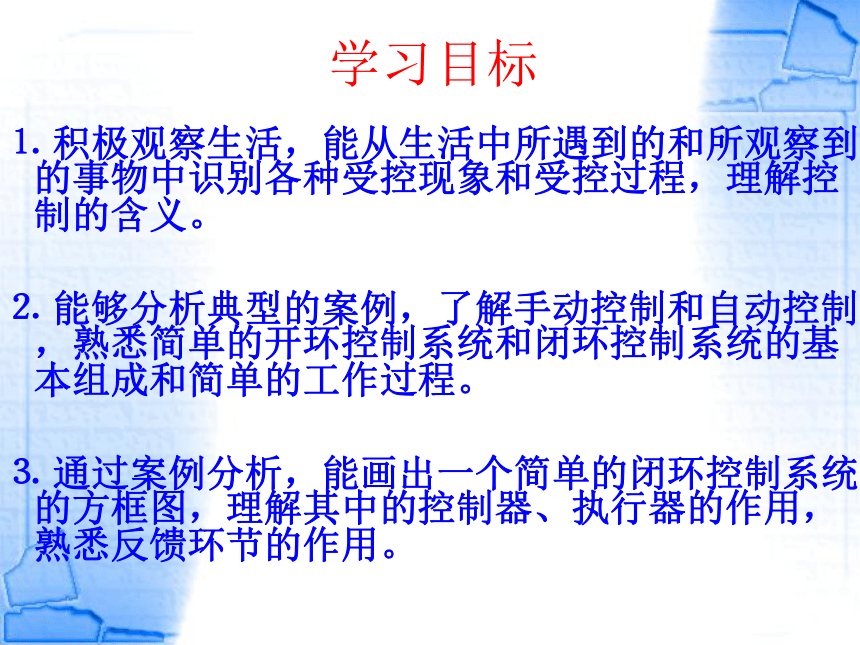

學習目標
⒈ 積極觀察生活，能從生活中所遇到的和所觀察到的事物中識別各種受控現象和受控過程，理解控制的含義。
⒉ 能夠分析典型的案例，了解手動控制和自動控制，熟悉簡單的開環控制系統和閉環控制系統的基本組成和簡單的工作過程。
⒊ 通過案例分析，能畫出一個簡單的閉環控制系統的方框圖，理解其中的控制器、執行器的作用，熟悉反饋環節的作用。
⒋ 通過案例分析，找出并分析影響簡單控制系統運行的主要干擾因素，了解功能模擬方法和黑箱方法在控制系統中的應用。
⒌ 結合一定的案例，了解簡單的被控對象的基本特性，能確定被控量、控制量，劃出控制系統的方框圖，并形成初步的控制系統設計方案。
⒍ 能根據開環控制系統的設計方法，制作一個控制裝置，或根據簡單閉環控制系統的方案進行模擬實施，學會調試運行，提出改進方案。

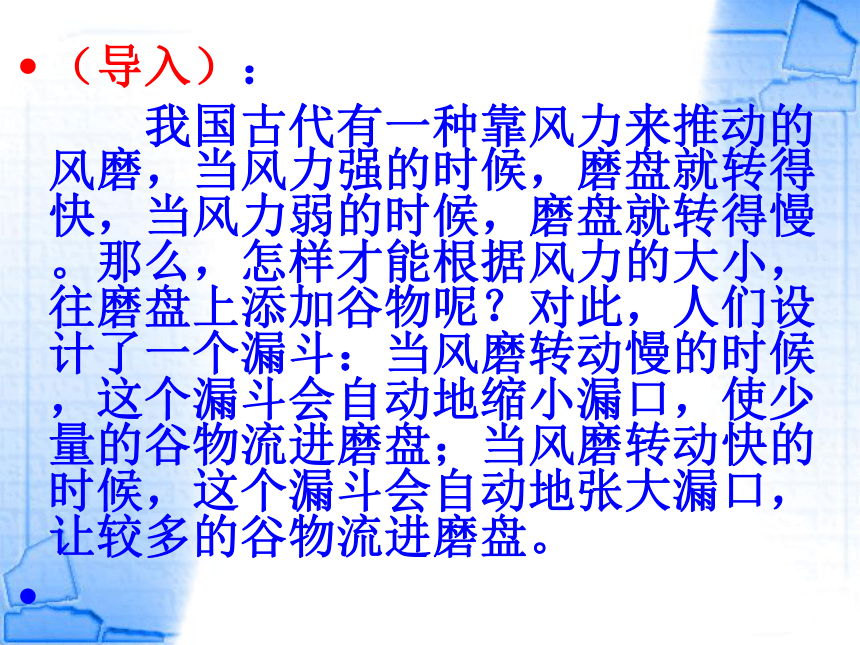

（導入）：
我國古代有一種靠風力來推動的風磨，當風力強的時候，磨盤就轉得快，當風力弱的時候，磨盤就轉得慢。那么，怎樣才能根據風力的大小，往磨盤上添加谷物呢？對此，人們?cè)O(shè)計了一個漏斗：當風磨轉動慢的時候，這個漏斗會自動地縮小漏口，使少量的谷物流進磨盤；當風磨轉動快的時候，這個漏斗會自動地張大漏口，讓較多的谷物流進磨盤。

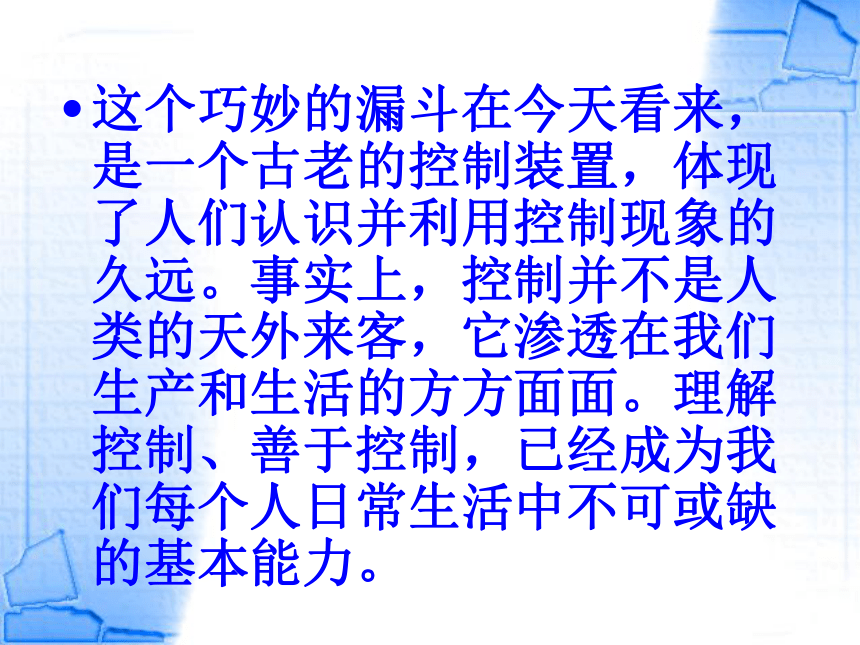

這個巧妙的漏斗在今天看來，是一個古老的控制裝置，體現了人們認識并利用控制現象的久遠。事實上，控制并不是人類的天外來客，它滲透在我們生產和生活的方方面面。理解控制、善于控制，已經成為我們每個人日常生活中不可或缺的基本能力。

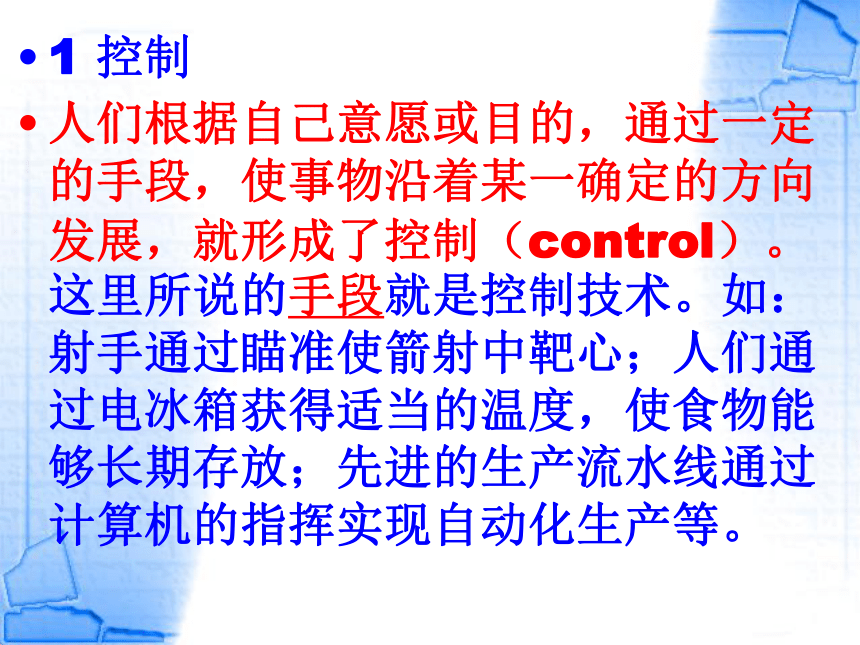

1 控制
人們根據自己意愿或目的，通過一定的手段，使事物沿著某一確定的方向發展，就形成了控制（control）。這里所說的手段就是控制技術。如：射手通過瞄準使箭射中靶心；人們通過電冰箱獲得適當?shù)臏囟?，使食物能夠長期存放；先進的生產流水線通過計算機的指揮實現自動化生產等。
注意：理解任何控制現象，都要明確控制的對象是什么，控制要達到什么目的和采取什么控制手段。例如：在人力三輪車轉彎過程中的方向控制問題中，其控制的對象就是人力三輪車，控制的目的是為了改變?nèi)嗆?chē)行駛的方向，控制的手段是騎車人通過雙手轉動車把，改變前輪的方向并帶動后輪。
按人工干預來分：人工控制
自動控制
按執行部件來分：機械控制
氣動控制
液壓控制
電子控制
控制的含義：人們按照自己的意愿或目的，通過一定的手段，使事物向期望的目標發展，這就是控制。
控制的手段

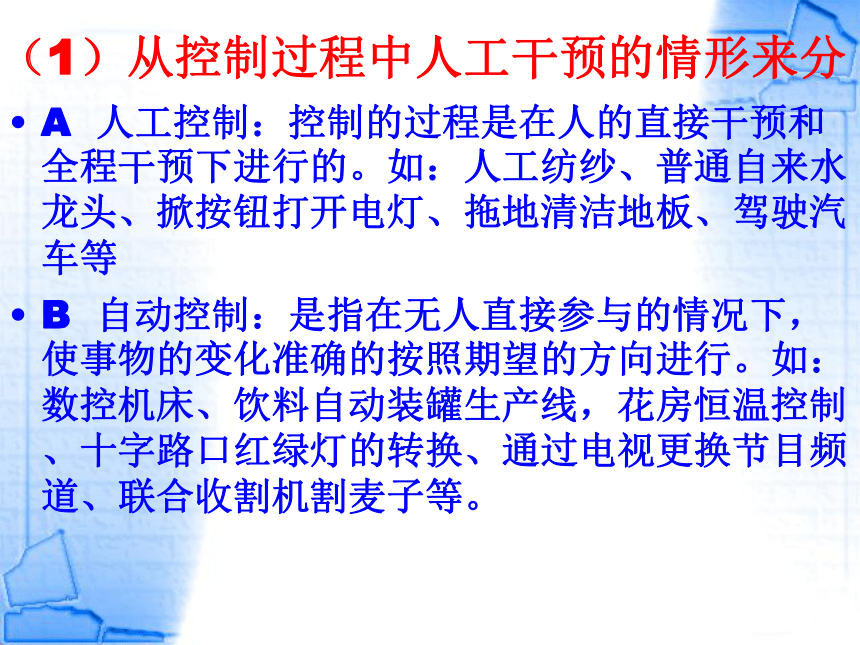

（1）從控制過程中人工干預的情形來分
A 人工控制：控制的過程是在人的直接干預和全程干預下進行的。如：人工紡紗、普通自來水龍頭、掀按鈕打開電燈、拖地清潔地板、駕駛汽車等
B 自動控制：是指在無人直接參與的情況下，使事物的變化準確的按照期望的方向進行。如：數控機床、飲料自動裝罐生產線，花房恒溫控制、十字路口紅綠燈的轉換、通過電視更換節目頻道、聯合收割機割麥子等。
（2）按照?qǐng)?zhí)行部件的不同分為：
A 機械控制：普通水龍頭、電飯煲等
B 氣動控制：化工生產中常見的氣動閥門、公共汽車車門開關控制等
C 液壓控制：建筑工地打樁機、修理汽車用的液壓千斤頂?shù)?br/>D 電子控制：電子計算器、家用電冰箱、自動門和汽車自動變速器的電子控制裝置等
3 控制系統
任何一種控制的實現，都要通過若干個環節，這些環節構成一個系統，我們稱之為控制系統?？刂葡到y(tǒng)通常分為開環控制系統（open loop control system）和閉環控制系統（closed loop control system）兩種。
簡單的控制系統由兩部分組成，即被控對象和控制裝置。其中的控制裝置，包括傳感器、控制器、執行器等環節，對于閉環系統來說，還包括反饋環節與比較環節。

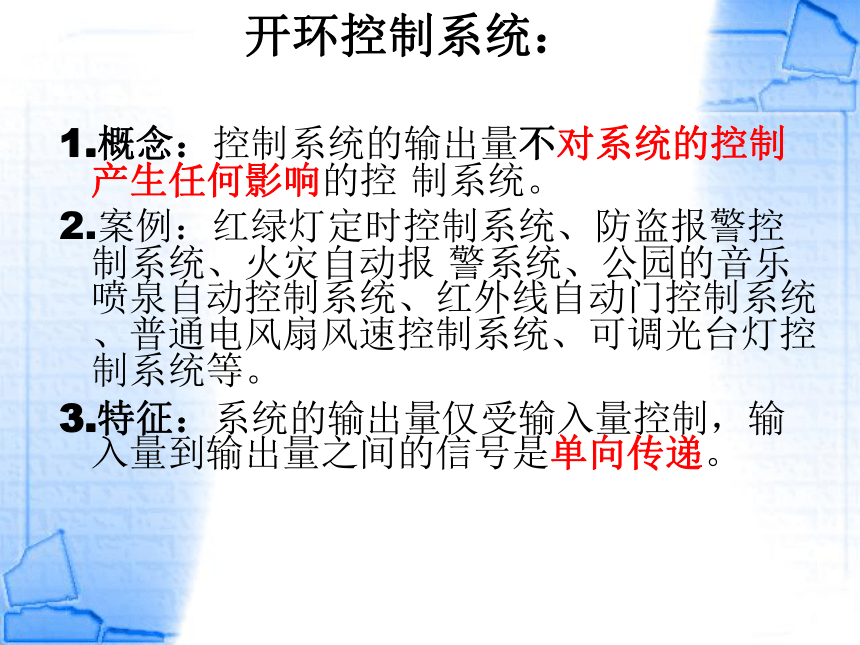

開環控制系統：
1.概念：控制系統的輸出量不對系統的控制產生任何影響的控 制系統。
2.案例：紅綠燈定時控制系統、防盜報警控制系統、火災自動報 警系統、公園的音樂噴泉自動控制系統、紅外線自動門控制系統、普通電風扇風速控制系統、可調光臺燈控制系統等。
3.特征：系統的輸出量?jī)H受輸入量控制，輸入量到輸出量之間的信號是單向傳遞。

開環控制系統：
控制器
執行器
被控對象
輸入值
輸出值
控制量
4.控制系統框圖
例題1
自動門的控制系統
控制
器
輸入量
輸出量
執行
器
被控
對象
控制量
紅外裝置是否發出的信號檢測到人體輻射
控制電路
電機
自動門
門的開啟和關閉
方便人們的出入，醫院手術室、銀行或賓館，當人走進大門時自動打開。
原理是：當人走進門時，門上的紅外裝置檢測到人體熱輻射發促的紅外信息，控制電路接收到該信號后，便會發出相應的指令，啟動電機運轉，從而帶動門自動開啟（或控制氣動裝置,使門向兩邊打開）。當門開啟后，控制電路將作出判斷，如果沒有人在四周，就通知電機做反向運轉，使門關閉。
例題2
根據消防要求，倉庫、圖書館都需要安裝火災自動報警系統。如有火災發生，感應探測器檢測到發生火災室內濃烈的煙霧，從而報警。畫出火災自動報警控制系統的工作過程方框圖。指出方框圖的各個環節的具體內容和輸入量、輸出量、控制量
控制系統框圖
控制器
輸入量
輸出量
執行器
被控對象
控制量
煙霧
信號
感煙探測器（感溫）探測器
報警控制電路（器）
部件：警鈴、訊響器、報警燈
練習1.
如圖：
圖中是聲控?zé)粝到y(tǒng)組成示意圖，根據你的理解和認識回答下列問題。
⑴聲控?zé)舻膬?yōu)點有哪些？
⑵如果聲控?zé)舻母浇](méi)有來人，而出現意外的聲響，如樓上或隔壁有人高聲說話或以動作發出聲響，靈敏度高的聲控?zé)粢矔?huì)應聲而亮。為避免這種情況你有什么好辦法？⑶畫出聲控?zé)舻南到y(tǒng)框圖。
答案提示：
⑴ 關鍵詞：方便、節電
用墻上的開關去開燈或關燈，已是習以為常的事。但是，在一個黑暗的走廊里用手摸索著尋找電燈開關很費事，對外來的生人更是難事；另外，人走了不關燈是常有的事，形成長明燈，浪費電力。
聲控?zé)艟哂刑厥夤δ芘c應用。比如，在公共樓道里安裝聲控?zé)艏确奖阌质‰姟?br/>所謂方便是指來到樓道里的人，只需發出一定量的聲響（如咳嗽一聲，排一下掌，跺一下腳）電燈就會自動點亮，而無需去找墻上的手操開關。所謂節電是指過了一小段時間，電燈又會自動熄滅，沒有人的時候，電燈處于熄滅狀態，不會出現長明燈。
（2）把傳感器的靈敏度調小一點。
（3）系統框圖
練習2
開環控制系統可用下面方框圖來描述。
試列舉出幾種常見的開環控制系統。
答：⑴水泵抽水控制系統
農名種莊稼，“靠天吃飯”天氣干旱，收獲困難。水泵就是解決這個問題。當需要灌溉農田時，只要接通電源，電機就帶動水泵工作，將水從水源處抽到干旱的農田里。
控制
器
輸入量
輸出量
執行
器
被控
對象
控制量
接通
電源
電機
水泵
水泵
水管
水管
排水
⑵.普通家用電飯煲的煮飯控制
接通電源（輸入）
電飯煲
電熱盤
飯熟保溫
例: 電子門鈴的開環電子控制系統
輸入:
控制(處理):
輸出:
用手按動按鈕開關,輸入一個觸發信號
音樂集成電路經過觸發后工作,
產生一組載有”音樂”的電信號.
揚聲器將電信號轉變?yōu)橐魳?lè)聲.
遙控器控制電視系統
騎自行車加速的控制
控制框圖：
帶動
自行車
傳動系統
腳踩的力
后輪
加速運動
操縱
110控制中心
報警控制器
110報警
警員系統
出車處理
閉環控制系統：
1.概念：系統的輸出量返回到輸入端并對控制過程產生影響的控制系統。
例：供水水箱的水位自動控制系統、加熱爐的溫度自動控制系統、花房溫度控制系統、投籃、家用電飯鍋保溫控制系統、家用電冰箱溫度控制系統等。
2.基本組成：與開環控制系統相比，閉環控制系統多了檢測裝置比較器。
3.控制系統框圖
反饋環節
控制器
執行器
被控對象
輸入量
輸出量
控制量
比較器
4． 閉環控制系統的特征
在系統的輸入量和輸出量之間，還有一條從輸出量返回到輸入端的反饋環節，它們形成了一條閉合回路，反饋環節使得輸出量的改變對控制的過程產生直接影響。
5.開環控制閉環控制系統兩者的比較
（1）開環：
（2）閉環：
控制器
執行器
被控對象
輸入量
輸出值
控制量
反饋環節
控制器
執行器
被控對象
輸入量
輸出量
控制量
比較器
6.閉環控制系統的干擾與反饋
（1）干擾因素：
在控制系統中，除輸入量（給定值）以外，引起被控量變化的各種因素稱為干擾因素。
有的干擾因素是環境造成的，如影響自行車行駛速度的變化的自然風等；有的干擾因素是人為原因所致，如影響飛機導航信號的手機信號等。
（2）反饋的含義：
控制系統中，將輸出量通過適當?shù)臋z測裝置，返回到輸入并與輸入量進行比較的過程，就是反饋。
例：投籃、自動電水壺
（3）反饋環節的作用：
通過將輸出量通過適當?shù)臋z測裝置，返回到輸入并與輸入量進行比較，從而減少輸出量的偏差，穩定輸出量。
7.閉環控制系統的工作過程：閉環控制系統的核心是通過反饋來減少被控制量（輸出量）的偏差。
8.工作過程：（1）由于干擾因素的存在，系統的被控量偏離給定值時；（2）閉環控制系統中的反饋環節能及時檢測出被控量的值，并迅速反饋到輸入端，與給定值進行比較；
（3）控制器根據比較得到的偏差信號進行調節，從而是系統的被控量接近給定值，達到精確控制的目的。
例題
1.游泳池水位控制
2.籃球比賽運動員投籃工作過程
3.水箱水位控制
水箱水位控制
4.人體溫度控制系統
家用電冰箱的結構和制冷原理圖
組成：壓縮機、冷卻器和散熱器，它們之間用一根管道相連。
管道里裝有一種沸點很低的制冷劑。壓縮機在管道的底部，它使制冷劑不斷地在管道里循環。制冷劑流動到狹窄的毛細管時，受到強大壓力，由氣態變成液態，通過散熱器對外放出熱量。當制冷劑通過較粗的管道組成的冷卻器時，由于壓力突然降低，制冷劑由液態立即變?yōu)闅鈶B(tài)，從而吸收電冰箱內的熱量，使電冰箱內的溫度降低，達到制冷的效果。
5.家用電冰箱的閉環電子控制系統
控制(處理)
(電子電路)
（微型電腦）
輸出
(繼電器)
被控對象
(冷藏室)
輸入
預置溫度調節裝置
比較器
檢測
溫度傳感器
反饋
補充材料
功能模擬法以功能和行為的相似為基礎，用模型模擬原型的功能和行為的方法。它為仿生學、人工智能、價值工程提供了科學方法。如：獵手瞄準獵物的過程與自動火炮系統的功能行為是相似的，但二者的內部結構和物理過程是截然不同的。再如：在國際象棋的人機對弈中，計算機具有與人腦類似的邏輯判斷功能，能模擬棋手的思維與人下棋。
黑箱方法是把將要研究的系統作為黑箱，通過對系統的輸入與輸出關系的研究進而推斷出系統內部結構及其功能的方法。在生活中有時我們需要認識對象的內部無法打開或不便打開時這時我們可以通過觀測和考察它的輸入與輸出的關系來推測其內部的特性和功能，如：中醫看病通過“望聞問切”來了解病人的病況，最后對病情作出判斷。
再如：夏天買西瓜可以通過看瓜形、看瓜色、聽瓜聲、測彈性來判斷西瓜的生熟。這些事例都沒有打開事物直接觀看內部結構，而是通過觀察外部或試驗等方法來認識事物的。
馬上行動
（1）找出身邊開環電子控制系統和閉環電子控制系統的例子。
開環電子控制系統：電熨斗、電子門鈴、電子調光臺燈、電子手表、程序控制洗衣機、帶遙控電視機
閉環電子控制系統：空調機、電冰箱、智能電飯煲、現代化農業溫室
（2）閉環電子控制系統與開環電子控制系統相比有什么優點？
閉環電子控制系統具有監測和反饋功能，可以提高控制的精度，而且實現控制的自動化。
這是閉環系統嗎？
同學們幾乎每天聽著擴音機里播放的音樂做廣播體操，但擴音機從未引起大家的注意。學習了上面的內容后，“擴音機是一個什么電子控制系統”引起了全班同學的熱烈討論。
正方：擴音機是一個開環電子控制系統
反方：擴音機是一個閉環電子控制系統
分析評判：
閉環電子控制系統必須符合兩個條件：
（一）它的核心是電子技術；
（二）有反饋。反方把人劃入控制系統，這個控制系統的核心就不單單是電子技術，故不能稱為閉環電子控制系統。但因?yàn)榇嬖诜答仯煞Q(chēng)為閉環控制系統
練習根據開環電子控制系統和閉環控制系統的區別進行分析、判斷，在你認為正確的表格中打
開環電子控制系統 閉環電子控制系統
電子表
電取暖系統
空調
程序控制洗衣機
可調亮度的臺燈
智能洗衣機
電熱水器
