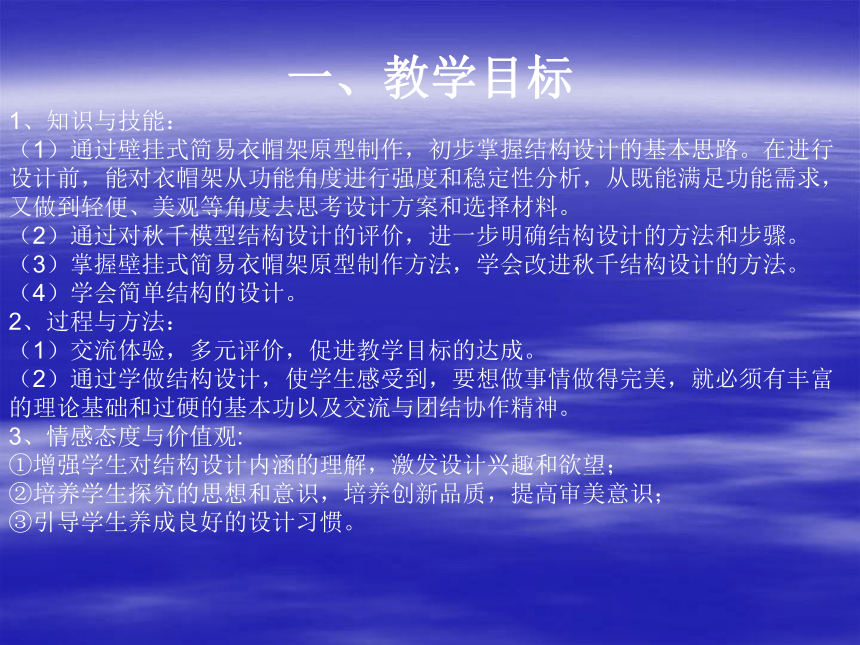

一、教學目標
1、知識與技能：
（1）通過壁掛式簡易衣帽架原型制作，初步掌握結構設計的基本思路。在進行設計前，能對衣帽架從功能角度進行強度和穩定性分析，從既能滿足功能需求，又做到輕便、美觀等角度去思考設計方案和選擇材料。
（2）通過對秋千模型結構設計的評價，進一步明確結構設計的方法和步驟。
（3）掌握壁掛式簡易衣帽架原型制作方法，學會改進秋千結構設計的方法。
（4）學會簡單結構的設計。
2、過程與方法：
（1）交流體驗，多元評價，促進教學目標的達成。
（2）通過學做結構設計，使學生感受到，要想做事情做得完美，就必須有豐富的理論基礎和過硬的基本功以及交流與團結協作精神。
3、情感態度與價值觀:
①增強學生對結構設計內涵的理解，激發設計興趣和欲望；
②培養學生探究的思想和意識，培養創新品質，提高審美意識；
③引導學生養成良好的設計習慣。
二、教學重點、難點
1、教學重點：制作前的結構設計方案分析。
2、教學難點：制作前的結構設計方案分析。
【活動】
請同學們欣賞下面創意設計

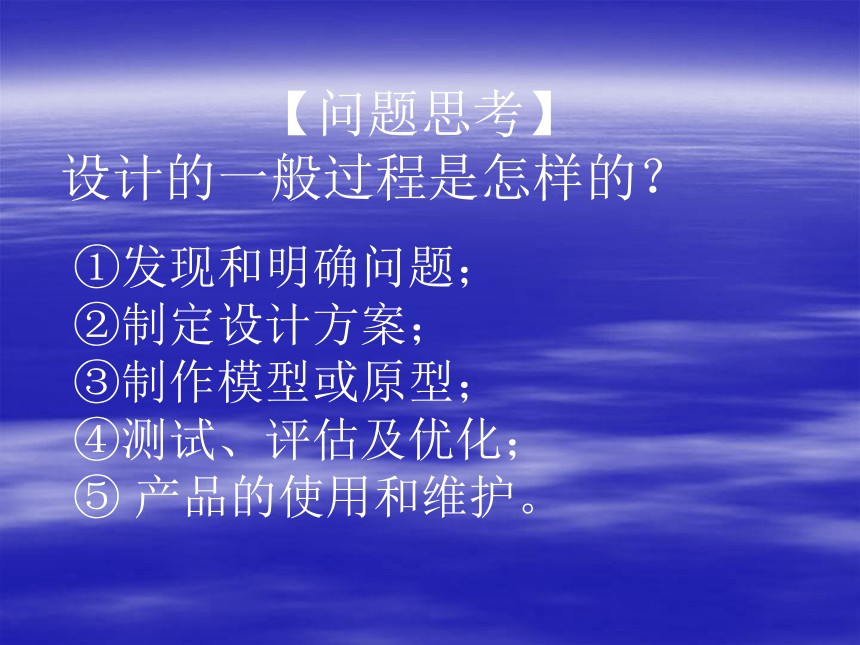

【問題思考】
設計的一般過程是怎樣的？
①發現和明確問題；
②制定設計方案；
③制作模型或原型；
④測試、評估及優化；
⑤ 產品的使用和維護。
一、壁掛式簡易衣帽架原型制作

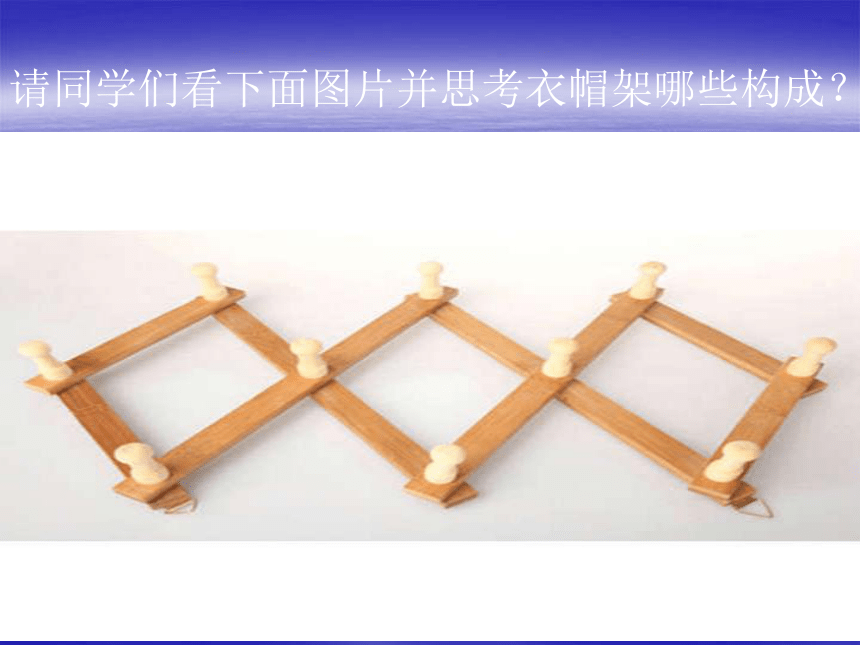

請同學們看下面圖片并思考衣帽架哪些構成？

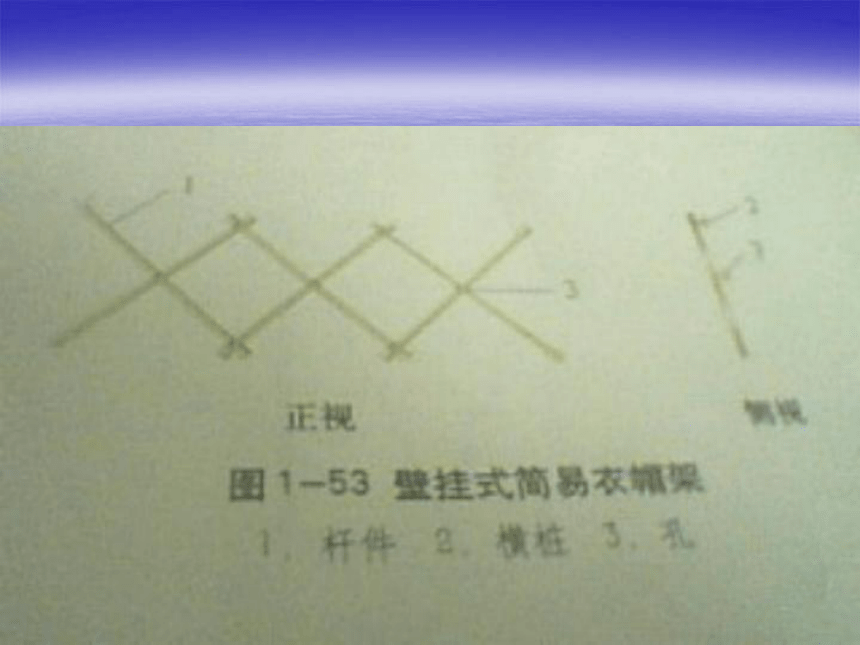

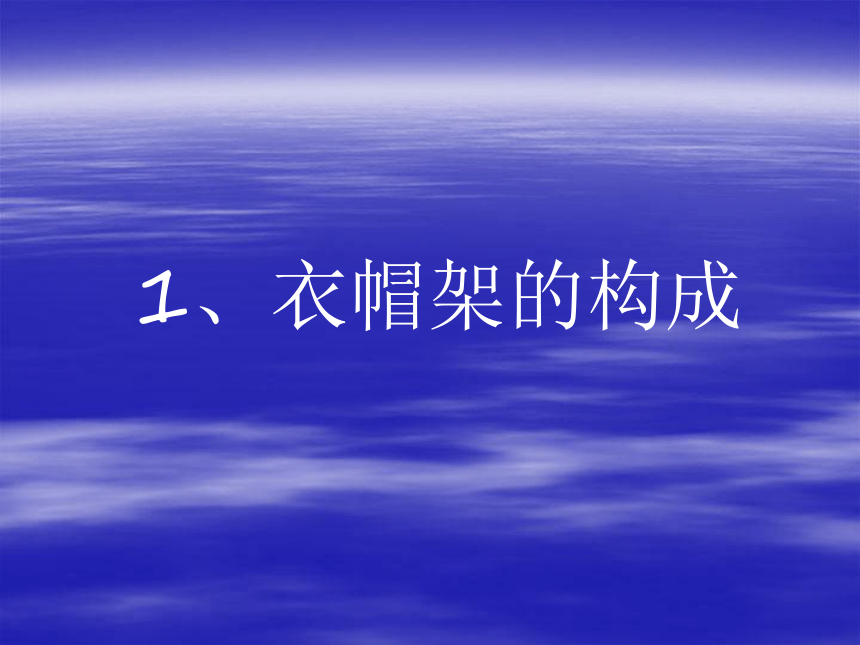

1、衣帽架的構成

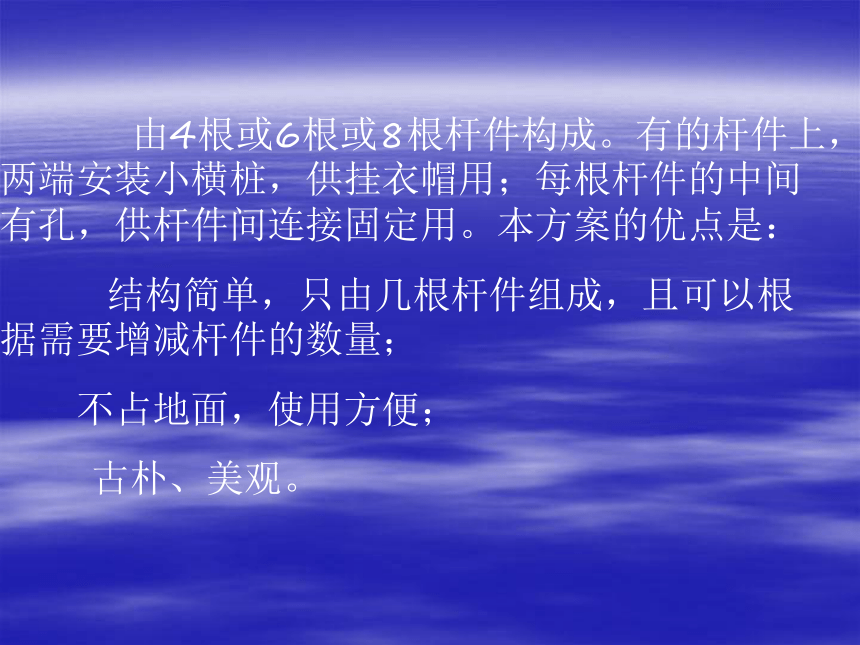

由4根或6根或8根桿件構成。有的桿件上，兩端安裝小橫樁，供掛衣帽用；每根桿件的中間有孔，供桿件間連接固定用。本方案的優點是：
結構簡單，只由幾根桿件組成，且可以根據需要增減桿件的數量；
不占地面，使用方便；
古樸、美觀。
問題思考
1、這種衣架屬于什么結構類型？
框架結構
問題思考
2、當小橫樁一掛有衣物時，各桿件要承受哪些力？
要承受拉力
問題思考
3、從強度的角度看，它的最薄弱處在哪里？
每個桿件中間和兩頭有孔，供桿個間連接固定用，但孔處桿件橫截面積減小，應力變大，桿件的抗彎能力降低，連接處就容易損壞。
問題思考
4、這種結構穩定嗎？為什么？
不穩定。因為它采用的是矩形框架結構，并采用鉸接的連接方式，所以無法穩定。
問題思考
5、桿件的長度、橫截面尺寸與結構的什么性能有關？
與結構的強度有關
問題思考
6、應采用什么形狀的桿件？
應采用方形倒楞桿件
問題思考
7、這種衣帽架有些什么缺點？
載荷量小，穩定性差
2、確定設計方案
（1）根據使用的需求，確定桿件的數量。
（2）根據荷載的分析，選定制作桿件和小橫樁的材料尺寸。
（3）畫藍圖，標明比例尺。
（4）小組討論，考慮問題7，做必要改進，確定方案。
【活動】學生繪制正規圖紙
【活動】制作原型
【問題探討】
明確結構設計應解決哪些問題？
1、明確結構的功能是什么。
2、從功能角度進行結構的強度和穩定性的分析。
3、確定設計方案。
4、選擇什么材料（包括材料的種類、形狀、尺寸）。
5、連接方式如何。
6、如何根據尺寸、繪制草圖。
7、怎樣組織學生發現問題，改進設計并繪制比較規范的設計圖紙。
8、如何通過最后的制作檢驗設計的有效性。
二、秋千模型結構設計
我們先看下面的幾幅圖片
1、今天先進行簡易秋千的設計，請看圖片，并完下面表格
表1——6秋千參考設計方案的優缺點
性能 優點 缺點
復雜性
易實現性
安全性
其他
問題
①秋千的各構件分別承受了怎樣的力它們是怎樣抵抗變形的？
橫梁受彎曲力、剪切力，立柱受壓力、彎曲力、剪切力，拉桿受拉力。
問題
②這種秋千與單杠在功能要求、結構要求、結構方式等方面，有何同異？
秋千與單杠的基本構件都是橫梁和立柱。單杠的荷載主要是運動員，運動員在做動作時會對橫梁產生很大的力，因此對橫梁、立柱、拉桿的強度和結構的穩定性有很高的要求。而秋千主要用于娛樂，對構件的強度要求不如單杠高。
③秋千架的高度會帶來什么影響？秋千繩多長（離地面多高）為好？
秋千架的設計直接影響結構的穩定性。秋千繩離地太高，不容易攀登；太矮，人的腿腳容易與地面相碰，所以離地高度應要求不如單杠高。
④各拉桿與立桿之間的夾角應怎樣確定？
角度太小拉桿受力太小，不易抵抗橫梁對立柱產生的彎矩，夾角太大，占地面積太大。
⑤立柱的進入地下部分，用什么樣的幾何開關好？埋多深？
采用十字交叉的幾何形狀為好。埋得太深沒有必要而且浪費材料，埋得太淺不易抵抗立柱產生的彎矩，所以立柱埋入的深度取決于秋千結構的尺寸及荷截大小。
⑥秋千的拉桿怎樣與地面連接牢固？
應采用不可相對運動式的連接方式才能與地面連接牢固。
⑦應考慮哪些與安全有關的問題？
整個結構的穩定性、各構件的強度及連接方式等都與安全有關。
2、秋千結構設計
（1）在分析討論的基礎上，確定結構設計方案，包括：結構框架構成；各種構件的材料、尺寸（必要時分別給也視圖和截面圖）；各構件的連接與方式等。
【活動】學生繪制正規圖紙
【活動】制作原型
【作業】
課后進行相框的制作設計

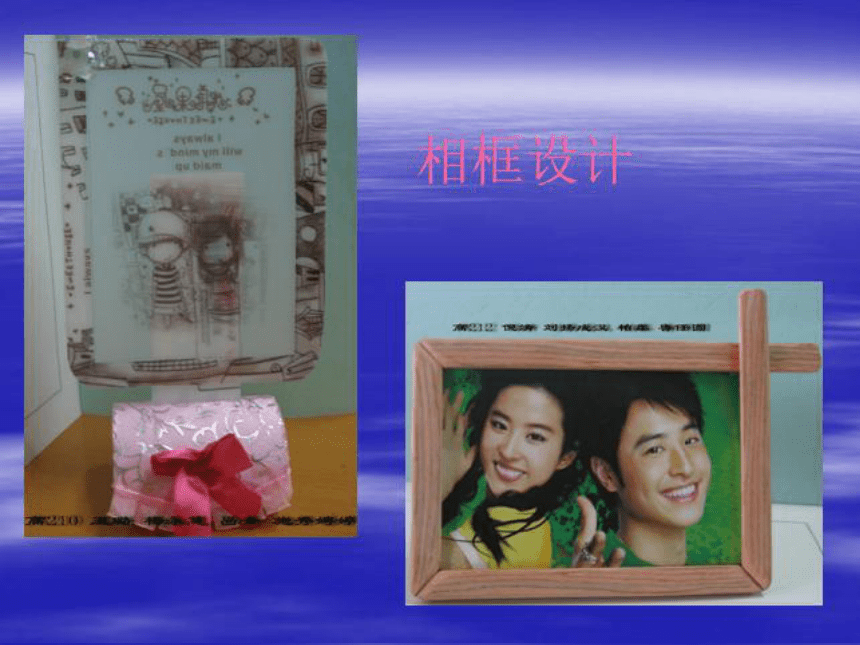

創意相框設計
創意相框設計
顯創意、展風采
各小組先用5分鐘完善自己的設計并討論一份說明書，介紹本小組的設計，然后參加“顯創意、展風采”班級簡單結構設計大賽，用3分鐘左右時間介紹自己的設計，由評分員評分，最后根據分?jǐn)?shù)選出一、二、三等獎
溫馨提示：橋梁模型設計，主要從橋梁的類型、作用、成本、穩定、強度； 相框設計主要從強度、安全、審美、個性、功能、創意、成本、功能等方面介紹

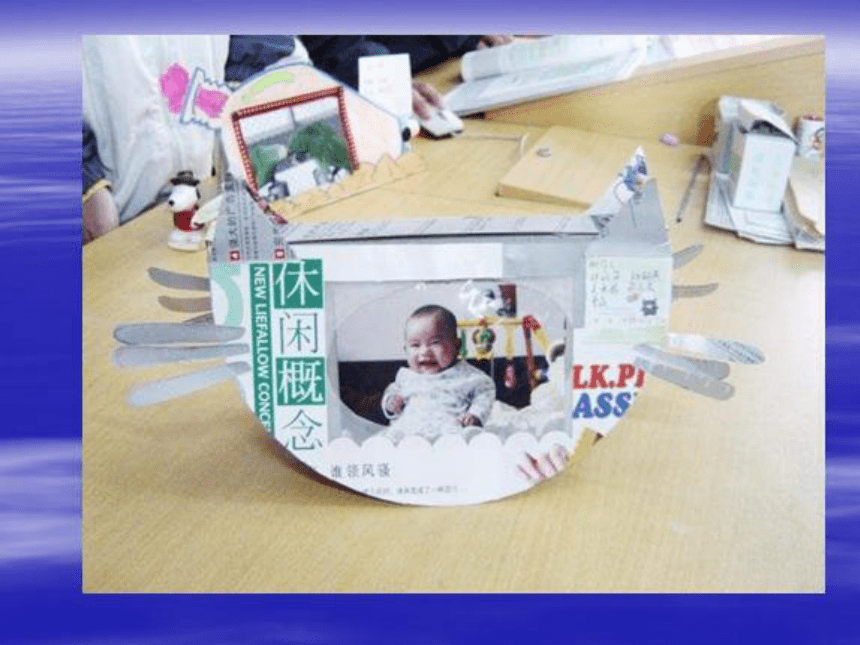

簡易相片架的制作
設計要求：
1。能方便地取放照片。
2。具有一定的穩定性和強度。
3。具有一定的裝飾性。
設計分析：
（一）相框的結構分析：
1、相框的幾何形狀選擇。
2、相框構件之間的連接。
3、相框構件的截面形狀。
（二）支架的結構分析：
1、支架的支撐形式的選擇。
2、支架構件的截面形狀以及連接。
（三）相框與支架之間的連接
方案A
方案C
充分發揮你的想象力設計一個相片架。
