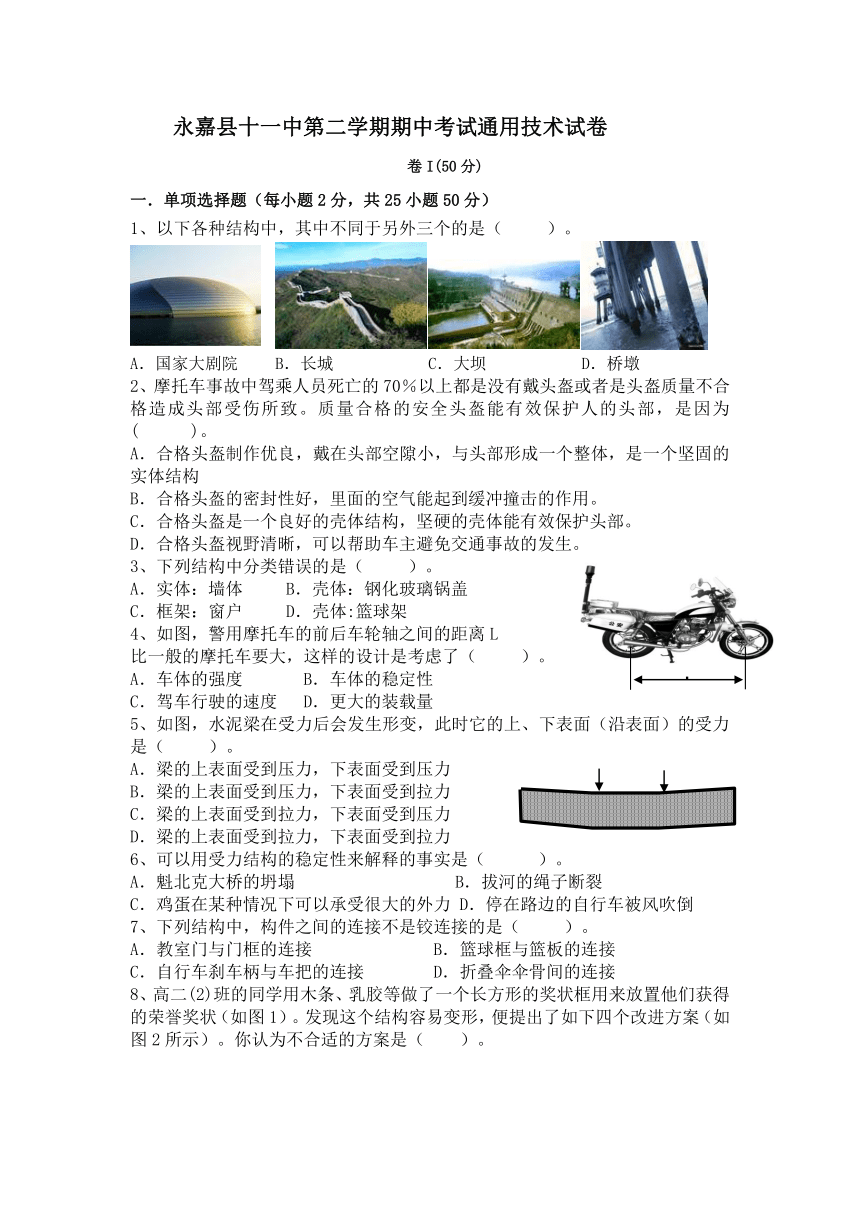

永嘉縣十一中第二學期期中考試通用技術試卷
卷I(50分)
一．單項選擇題（每小題2分，共25小題50分）
1、以下各種結構中，其中不同于另外三個的是（ ）。
A．國家大劇院 B．長城 C．大壩 D．橋墩
2、摩托車事故中駕乘人員死亡的70％以上都是沒有戴頭盔或者是頭盔質量不合格造成頭部受傷所致。質量合格的安全頭盔能有效保護人的頭部，是因為( )。
A．合格頭盔制作優良，戴在頭部空隙小，與頭部形成一個整體，是一個堅固的實體結構
B．合格頭盔的密封性好，里面的空氣能起到緩沖撞擊的作用。
C．合格頭盔是一個良好的殼體結構，堅硬的殼體能有效保護頭部。
D．合格頭盔視野清晰，可以幫助車主避免交通事故的發生。
3、下列結構中分類錯誤的是（ ）。
A．實體：墻體 B．殼體：鋼化玻璃鍋蓋
C．框架：窗戶 D．殼體:籃球架
4、如圖，警用摩托車的前后車輪軸之間的距離L
比一般的摩托車要大，這樣的設計是考慮了（ ）。
A．車體的強度 B．車體的穩定性
C．駕車行駛的速度 D．更大的裝載量
5、如圖，水泥梁在受力后會發生形變，此時它的上、下表面（沿表面）的受力是（ ）。
A．梁的上表面受到壓力，下表面受到壓力
B．梁的上表面受到壓力，下表面受到拉力
C．梁的上表面受到拉力，下表面受到壓力
D．梁的上表面受到拉力，下表面受到拉力
6、可以用受力結構的穩定性來解釋的事實是（ ）。
A．魁北克大橋的坍塌 B．拔河的繩子斷裂
C．雞蛋在某種情況下可以承受很大的外力 D．停在路邊的自行車被風吹倒
7、下列結構中，構件之間的連接不是鉸連接的是（ ）。
A．教室門與門框的連接 B．籃球框與籃板的連接
C．自行車剎車柄與車把的連接 D．折疊傘傘骨間的連接

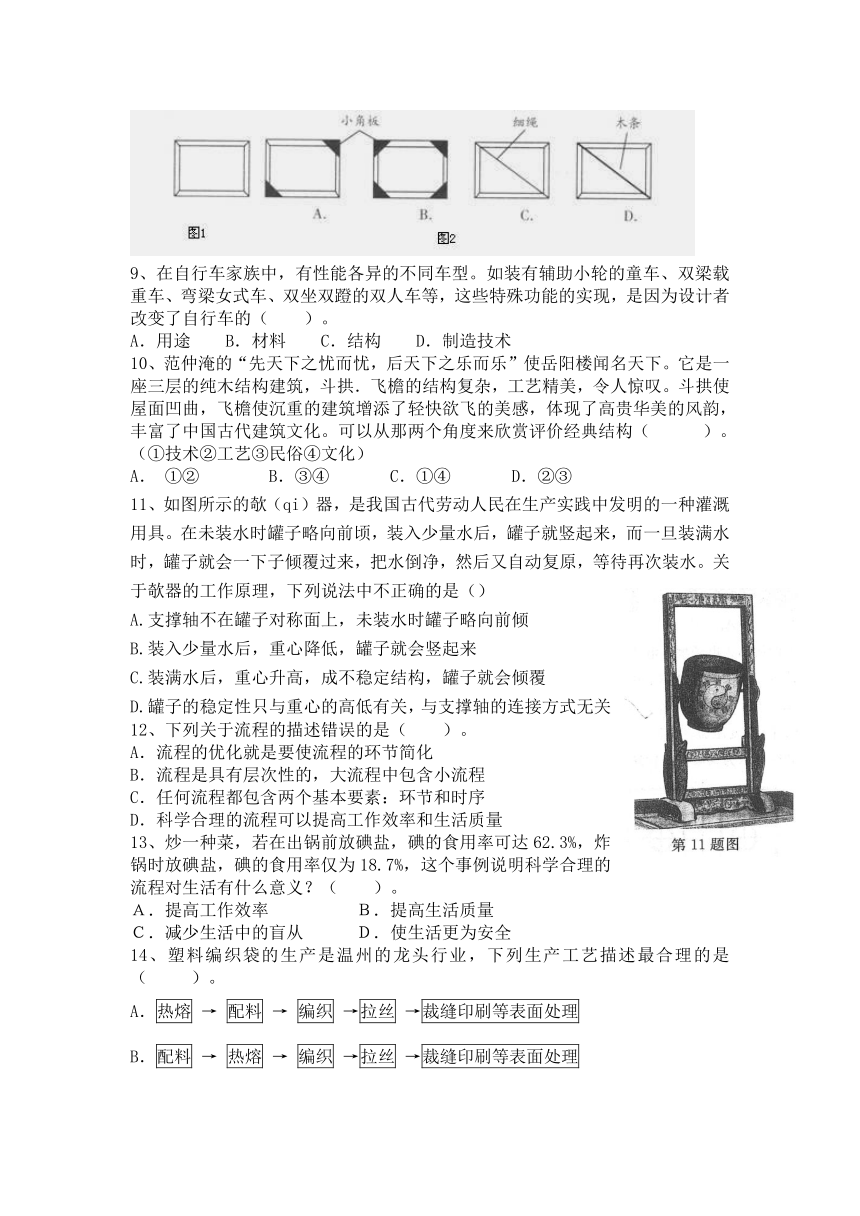

8、高二(2)班的同學用木條、乳膠等做了一個長方形的獎狀框用來放置他們獲得的榮譽獎狀（如圖1）。發現這個結構容易變形，便提出了如下四個改進方案（如圖2所示）。你認為不合適的方案是（ ）。
9、在自行車家族中，有性能各異的不同車型。如裝有輔助小輪的童車、雙梁載重車、彎梁女式車、雙坐雙蹬的雙人車等，這些特殊功能的實現，是因為設計者改變了自行車的（　　）。
A．用途　　B．材料　　C．結構　　D．制造技術
10、范仲淹的“先天下之憂而憂，后天下之樂而樂”使岳陽樓聞名天下。它是一座三層的純木結構建筑，斗拱．飛檐的結構復雜，工藝精美，令人驚嘆。斗拱使屋面凹曲，飛檐使沉重的建筑增添了輕快欲飛的美感，體現了高貴華美的風韻，豐富了中國古代建筑文化。可以從那兩個角度來欣賞評價經典結構（ ）。（①技術②工藝③民俗④文化）
A． ①② B．③④ C．①④ D．②③
11、如圖所示的欹器，是我國古代勞動人民在生產實踐中發明的一種灌溉用具。在未裝水時罐子略向前頃，裝入少量水后，罐子就豎起來，而一旦裝滿水時，罐子就會一下子傾覆過來，把水倒凈，然后又自動復原，等待再次裝水。關于欹器的工作原理，下列說法中不正確的是（）
A.支撐軸不在罐子對稱面上，未裝水時罐子略向前傾
B.裝入少量水后，重心降低，罐子就會豎起來
C.裝滿水后，重心升高，成不穩定結構，罐子就會傾覆
D.罐子的穩定性只與重心的高低有關，與支撐軸的連接方式無關
12、下列關于流程的描述錯誤的是（ ）。
A．流程的優化就是要使流程的環節簡化
B．流程是具有層次性的，大流程中包含小流程
C．任何流程都包含兩個基本要素：環節和時序
D．科學合理的流程可以提高工作效率和生活質量
13、炒一種菜，若在出鍋前放碘鹽，碘的食用率可達62.3%，炸鍋時放碘鹽，碘的食用率僅為18.7%，這個事例說明科學合理的流程對生活有什么意義？（　?。?。
Ａ．提高工作效率　 Ｂ．提高生活質量
Ｃ．減少生活中的盲從　 Ｄ．使生活更為安全
14、塑料編織袋的生產是溫州的龍頭行業，下列生產工藝描述最合理的是（ ）。
A．熱熔 → 配料 → 編織 →拉絲 →裁縫印刷等表面處理
B．配料 → 熱熔 → 編織 →拉絲 →裁縫印刷等表面處理
C．熱熔 → 配料 → 拉絲 →編織 →裁縫印刷等表面處理
D．配料 → 熱熔 → 拉絲 →編織 →裁縫印刷等表面處理

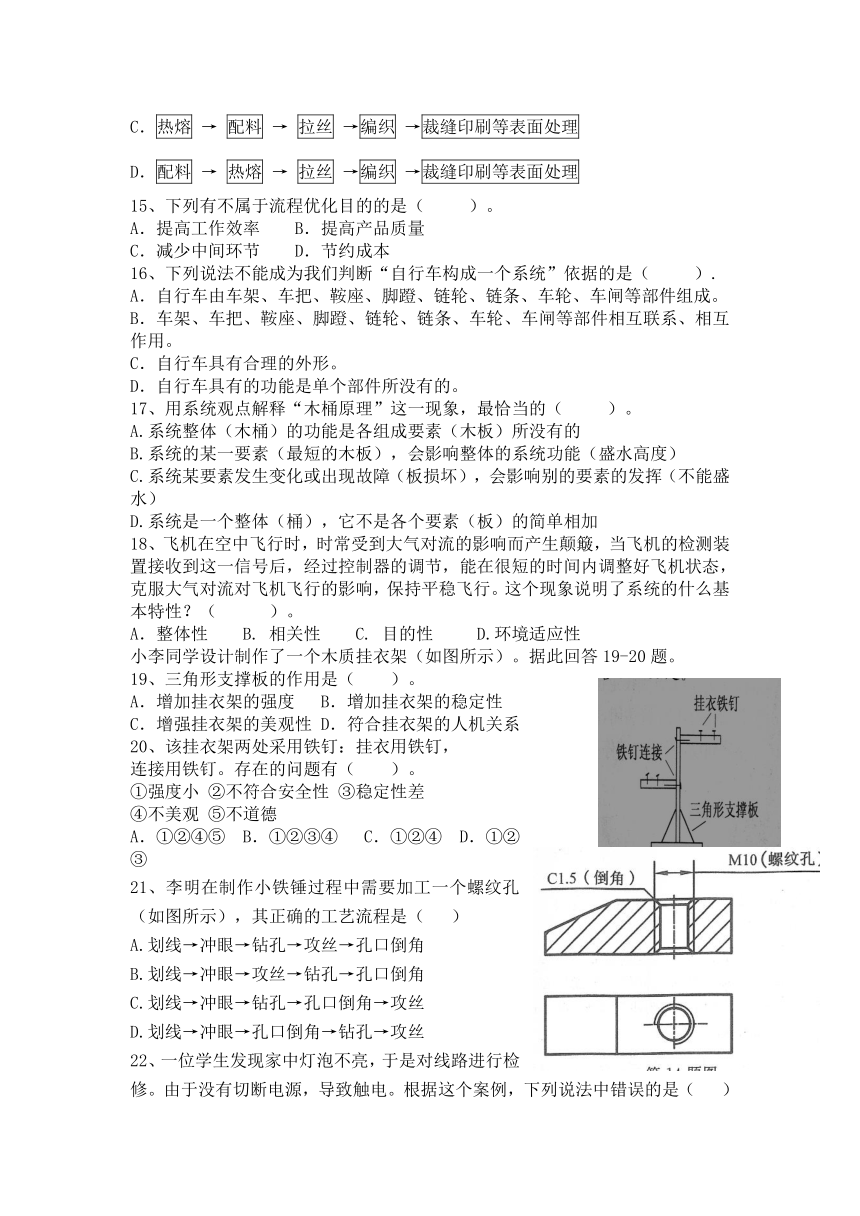

15、下列有不屬于流程優化目的的是（ ）。
A．提高工作效率 B．提高產品質量
C．減少中間環節 D．節約成本
16、下列說法不能成為我們判斷“自行車構成一個系統”依據的是（ ）.
A．自行車由車架、車把、鞍座、腳蹬、鏈輪、鏈條、車輪、車閘等部件組成。
B．車架、車把、鞍座、腳蹬、鏈輪、鏈條、車輪、車閘等部件相互聯系、相互作用。
C．自行車具有合理的外形。
D．自行車具有的功能是單個部件所沒有的。
17、用系統觀點解釋“木桶原理”這一現象，最恰當?shù)模? ）。
A.系統整體（木桶）的功能是各組成要素（木板）所沒有的
B.系統的某一要素（最短的木板），會影響整體的系統功能（盛水高度）
C.系統某要素發生變化或出現故障（板損壞），會影響別的要素的發揮（不能盛水）
D.系統是一個整體（桶），它不是各個要素（板）的簡單相加
18、飛機在空中飛行時，時常受到大氣對流的影響而產生顛簸，當飛機的檢測裝置接收到這一信號后，經過控制器的調節，能在很短的時間內調整好飛機狀態，克服大氣對流對飛機飛行的影響，保持平穩飛行。這個現象說明了系統的什么基本特性？（ ）。
A．整體性 B. 相關性 C. 目的性 D.環境適應性
小李同學設計制作了一個木質掛衣架（如圖所示）。據此回答19-20題。
19、三角形支撐板的作用是（ ）。
A．增加掛衣架的強度 B．增加掛衣架的穩定性
C．增強掛衣架的美觀性 D．符合掛衣架的人機關系
20、該掛衣架兩處采用鐵釘：掛衣用鐵釘，
連接用鐵釘。存在的問題有（ ）。
①強度小 ②不符合安全性 ③穩定性差
④不美觀 ⑤不道德
A．①②④⑤ B．①②③④ C．①②④ D．①②③
21、李明在制作小鐵錘過程中需要加工一個螺紋孔（如圖所示），其正確的工藝流程是（ ）
A.劃線→沖眼→鉆孔→攻絲→孔口倒角
B.劃線→沖眼→攻絲→鉆孔→孔口倒角
C.劃線→沖眼→鉆孔→孔口倒角→攻絲
D.劃線→沖眼→孔口倒角→鉆孔→攻絲
22、一位學生發現家中燈泡不亮，于是對線路進行檢修。由于沒有切斷電源，導致觸電。根據這個案例，下列說法中錯誤的是（ ）

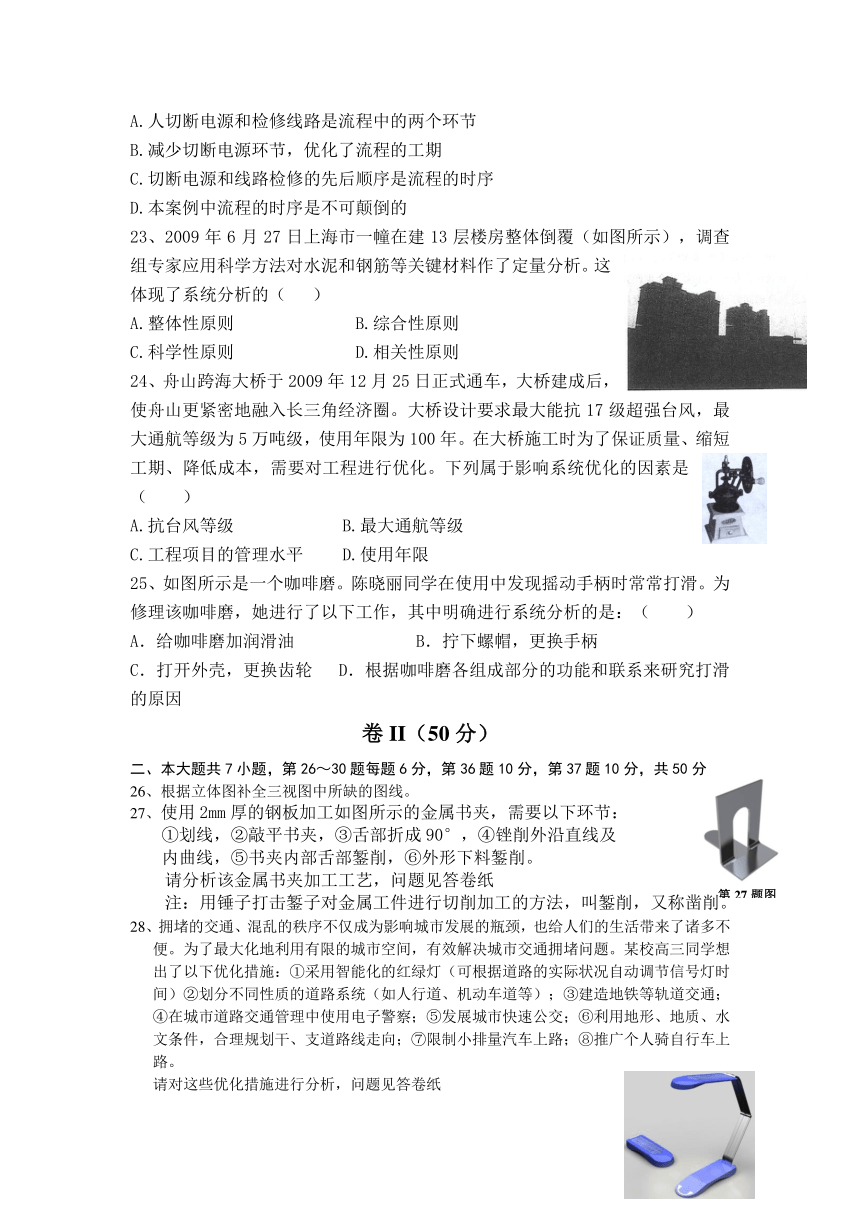

A.人切斷電源和檢修線路是流程中的兩個環節
B.減少切斷電源環節，優化了流程的工期
C.切斷電源和線路檢修的先后順序是流程的時序
D.本案例中流程的時序是不可顛倒的
23、2009年6月27日上海市一幢在建13層樓房整體倒覆（如圖所示），調查組專家應用科學方法對水泥和鋼筋等關鍵材料作了定量分析。這體現了系統分析的（ ）
A.整體性原則 B.綜合性原則
C.科學性原則 D.相關性原則
24、舟山跨海大橋于2009年12月25日正式通車，大橋建成后，使舟山更緊密地融入長三角經濟圈。大橋設計要求最大能抗17級超強臺風，最大通航等級為5萬噸級，使用年限為100年。在大橋施工時為了保證質量、縮短工期、降低成本，需要對工程進行優化。下列屬于影響系統優化的因素是（ ）
A.抗臺風等級 B.最大通航等級
C.工程項目的管理水平 D.使用年限
25、如圖所示是一個咖啡磨。陳曉麗同學在使用中發現搖動手柄時常常打滑。為修理該咖啡磨，她進行了以下工作，其中明確進行系統分析的是：（ ）
A．給咖啡磨加潤滑油 B．擰下螺帽，更換手柄
C．打開外殼，更換齒輪 D．根據咖啡磨各組成部分的功能和聯系來研究打滑的原因
卷II（50分）
二、本大題共7小題，第26～30題每題6分，第36題10分，第37題10分，共50分
26、根據立體圖補全三視圖中所缺的圖線。
27、使用2mm厚的鋼板加工如圖所示的金屬書夾，需要以下環節：
①劃線，②敲平書夾，③舌部折成90°，④銼削外沿直線及
內曲線，⑤書夾內部舌部鏨削，⑥外形下料鏨削。
請分析該金屬書夾加工工藝，問題見答卷紙
注：用錘子打擊鏨子對金屬工件進行切削加工的方法，叫鏨削，又稱鑿削。
28、擁堵的交通、混亂的秩序不僅成為影響城市發展的瓶頸，也給人們的生活帶來了諸多不便。為了最大化地利用有限的城市空間，有效解決城市交通擁堵問題。某校高三同學想出了以下優化措施：①采用智能化的紅綠燈（可根據道路的實際狀況自動調節信號燈時間）②劃分不同性質的道路系統（如人行道、機動車道等）；③建造地鐵等軌道交通；④在城市道路交通管理中使用電子警察；⑤發展城市快速公交；⑥利用地形、地質、水文條件，合理規劃干、支道路線走向；⑦限制小排量汽車上路；⑧推廣個人騎自行車上路。
請對這些優化措施進行分析，問題見答卷紙
29、如圖所示的便攜式折疊臺燈，設計新穎，可多段折疊，折疊后體積更小，更加方便攜帶。臺燈采用LED燈泡照明，耗能低、沒有輻射，光線柔和，亮度符合國家標準。該臺燈除了可用太陽能板充電外，還可以通過220V電源線或標準的USB接口直接供電，延長電池的使用壽命，減少廢舊電池對環境的污染。臺燈中鉸連接部分均采用通用件，方便更換。底座采用圓弧造型，配有內凹設計，方便拿取。
分析該產品，在“ ”處填寫相應的內容。直接寫在答卷紙上。
30、簡述影響物體穩固性的主要因素，影響結構強度主要的因素。
31、如圖所示的多功能組合鍋架，支架每層（底層除外）可以承重3Kg；架子邊上的掛鉤可以承重2Kg。請設計一個簡易的試驗方案，檢驗鍋架的強度（掛鉤除外）和穩定性。
（1）分別用示意圖表示試驗方法，必要時可用文字說明。（給定待測鍋架1個， 1Kg的鐵餅若干，其余輔助材料自定）
（2）如果鍋架強度不夠，可能損壞的部位有哪些？
（3）如果鍋架穩定性不夠，請?zhí)岢龈倪M措施？
32．小強在制作模型時，發現桌上的各類工具擺放凌亂，且不方便攜帶，于是決定自己設計一個工具箱。他拍攝了一款工具箱作為參考（如圖所示），并提出如下設計要求：
A．至少能夠存放活絡扳手（250×70）、鋼絲鉗（200×60）各2把，鋼直尺（260×20）、劃針（120×Φ5）各1個，卷尺（60×60）4只；
B．存取方便、分類清晰，同時便于攜帶；
C．工具箱能放入（350×170×170）抽屜中；
D．要有新的設計創意，不要與參考作品雷同。
請你以此工具箱為靈感，根據上述要求完成以下設計任務：
（1）畫出設計草圖，必要時用文字說明；在草圖中標注主要尺寸。
（2）指出你所采用的主要材料，并說明箱蓋與工具箱主體的連接方式。
（3）說明你的設計方案中的兩個主要特色。
永嘉縣十一中第二學期期中考試通用技術答題卷
命題：陳賢審核：陳初建
卷I(50分)
單項選擇題（共25小題，每題2分，共50分）
題號 1 2 3 4 5 6 7 8 9 10
答案
題號 11 12 13 14 15 16 17 18 19 20
答案
題號 21 22 23 24 25
答案
卷II（50分）
二、本大題共7小題，第26～30題每題6分，第31題10分，第32題10分，共50分
26、根據立體圖補全三視圖中所缺的圖線。
27、
（1）合理的加工流程為①→ → → → →②
（2）在銼削環節中要用到的工具有 、 。
28、（1）采用系統規劃城市道路系統實現優化的措施是： 、
（2）采用新型的交通方式實現優化的措施是： 、
（3）采用智能化的交通控制系統實現優化的措施是： 、
29、（1） ___________ 體現了人機關系的健康目標
（2） ___________ 體現了設計的可持續發展原則
（3） ___________ 體現了技術規范原則
30、影響結構穩定性的因素包括：
、 、
影響結構強度的因素包括：
、 、
31、（1）
（2）
（3）
32、 （1）畫出設計草圖，必要時用文字說明；在草圖中標注主要尺寸。
（2）
（3）
答案
通用技術期末模塊測試答題卡
單項選擇題（共20小題，每題2分，共50分）
題號 1 2 3 4 5 6 7 8 9 10
答案 A C D B B D B C C C
題號 11 12 13 14 15 16 17 18 19 20
答案 D A B D C D B D A C
題號 21 22 23 24 25
答案 C B C C D
26、
27.每空1分，(1)順序不可顛倒；（1）⑥→⑤→③→④（2）半圓銼（圓銼）、扁銼（平板銼）
28. 每空1分（1）②、⑥ （2）③、⑤ （3）①、④
29.（1）沒有輻射，光線柔和 （2分）（2）（以下任意兩點或三點寫全均得2分）
LED燈泡照明，耗能低；
可用太陽能板吸收能量充電
通過220V電源線或標準的USB接口直接照明,延長電池的使用壽命，減少廢舊電池對環境的污染
（3）（以下任意兩點或三點寫全均得2分）
亮度符合國家標準
可以通過220V電源線或標準的USB接口直接照明
臺燈折疊鉸連接部分均采用通用件，方便更換
重心位置的高低，支撐面的大小，結構的形狀；
結構的形狀，使用的材料，構件間的連接方式
31．
（1）在鍋架第4層的中心支架放置鐵餅，逐漸增加到不小于3Kg，觀察鍋架是否損壞。在第2、3層重復上述試驗。在三個掛鉤上懸掛鐵餅，每個掛鉤逐漸增加到不小于2Kg，觀察鍋架是否損壞。（4分）
在鍋架架子邊上的一個掛鉤上懸掛鐵餅，逐漸增加到不小于2Kg，觀察鍋架是否翻倒（2分）
（2）中心圓圈與水平支架連接處，水平支架與垂直支柱連接處、掛鉤與垂直支柱連接處
（答對前兩個連接處得2分）
（3）將掛鉤的位置向下移動，增加鍋架底層與地面的支撐面積（2分）
32．
（1）畫出符合基本要求的圖形，清楚表達細節，具有立體感。（4分）
合理標注外形尺寸，連接點尺寸。（2分）
（2）指出所采用的材料，說明箱蓋與箱體的連接方式。（2分）
（3）兩個有創意的特色。（2分）
L
第27題圖
第31題圖
①
②
部分組裝示意圖
掛鉤
　班級　　　　　　　姓名　　　　　　　考試座號　　　　　　　　
…………………………密……封……線……內……不……要……答……題…………………………
強度試驗參考方案
穩定性試驗參考方案
參考方案
