1.3 結構的穩定性
泰安肥城一中

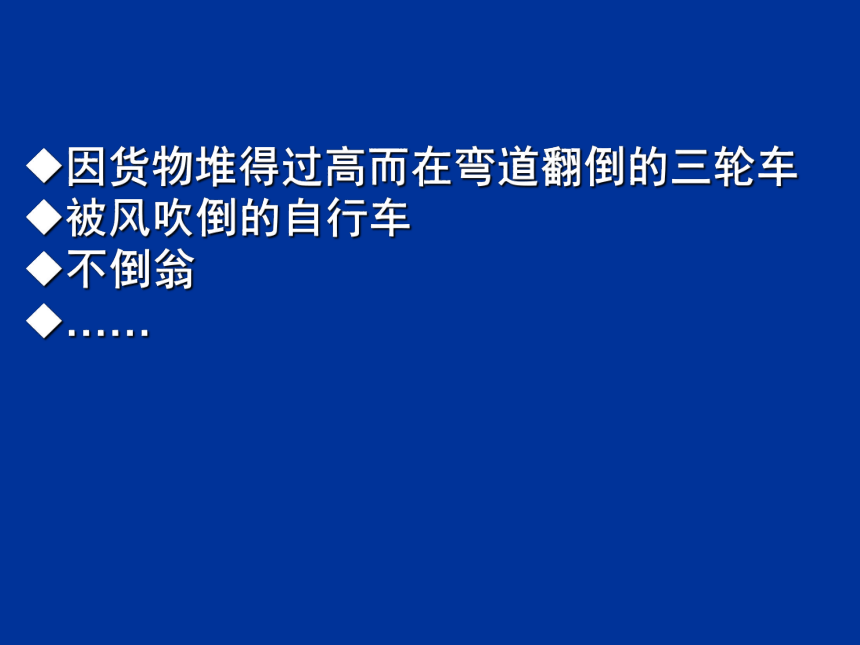

因貨物堆得過高而在彎道翻倒的三輪車
被風吹倒的自行車
不倒翁
……
一、什么是結構的穩定性
結構的穩定性(Stability)是指結構在荷載的作用下維持其原有平衡狀態的能力。

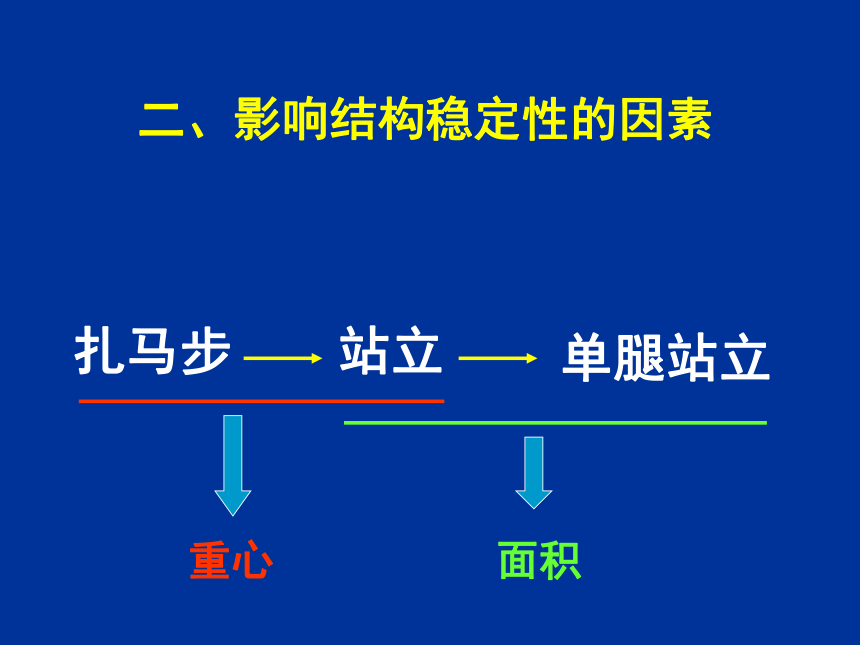

二、影響結構穩定性的因素
扎馬步
站立
單腿站立
重心
面積
1、結構的形狀
　 支撐面越大越穩定，越小越不穩定。

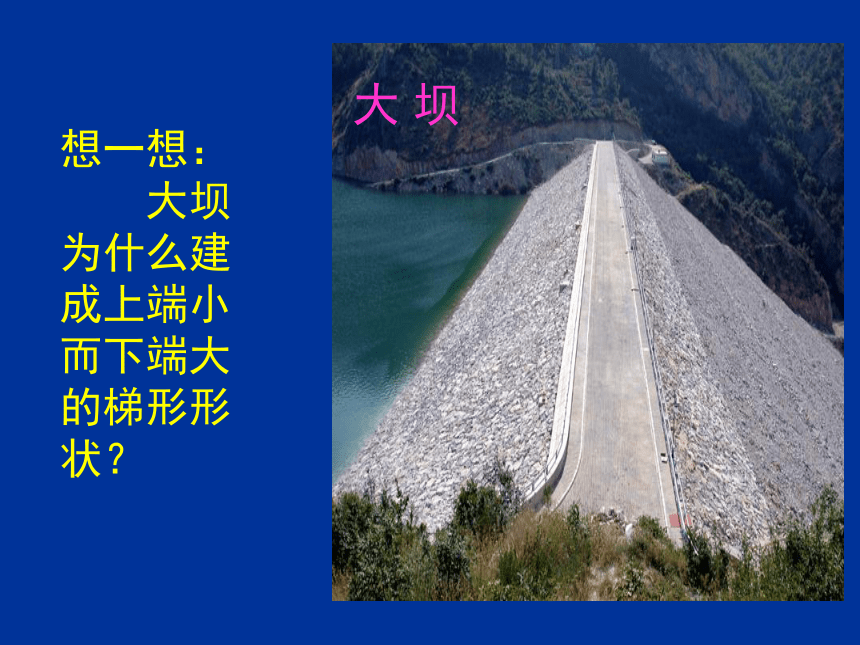

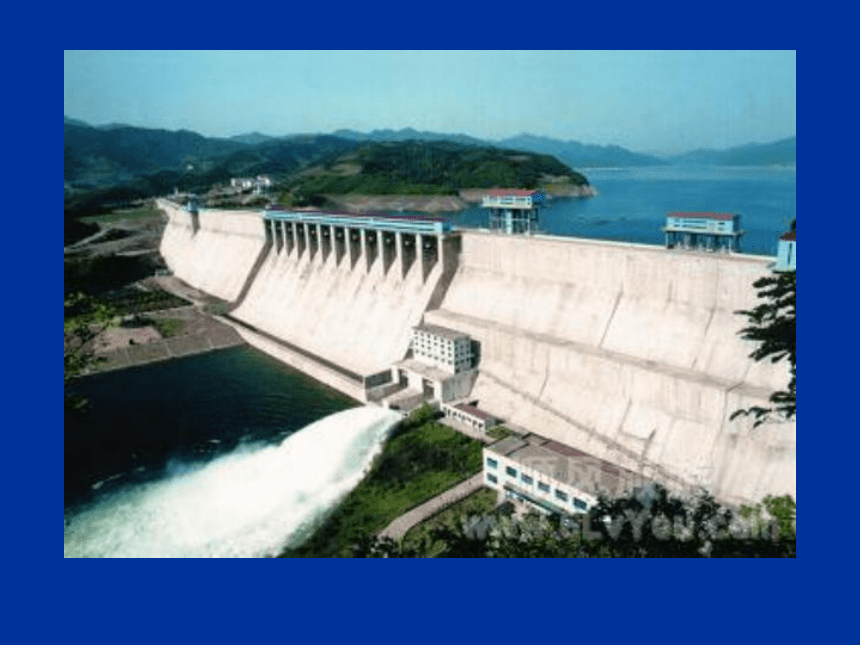

大 壩
想一想：
大壩為什么建成上端小而下端大的梯形形狀？

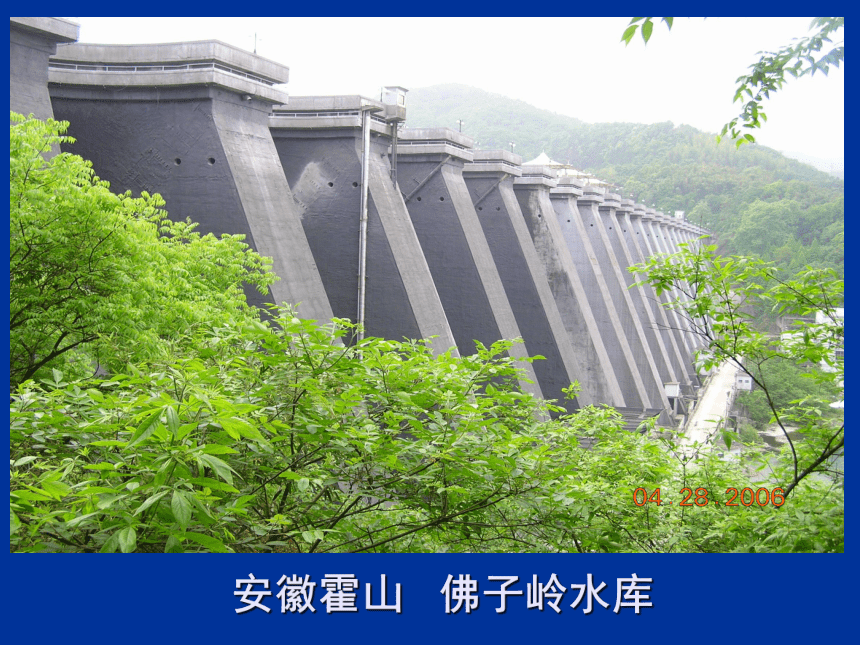

安徽霍山 佛子嶺水庫

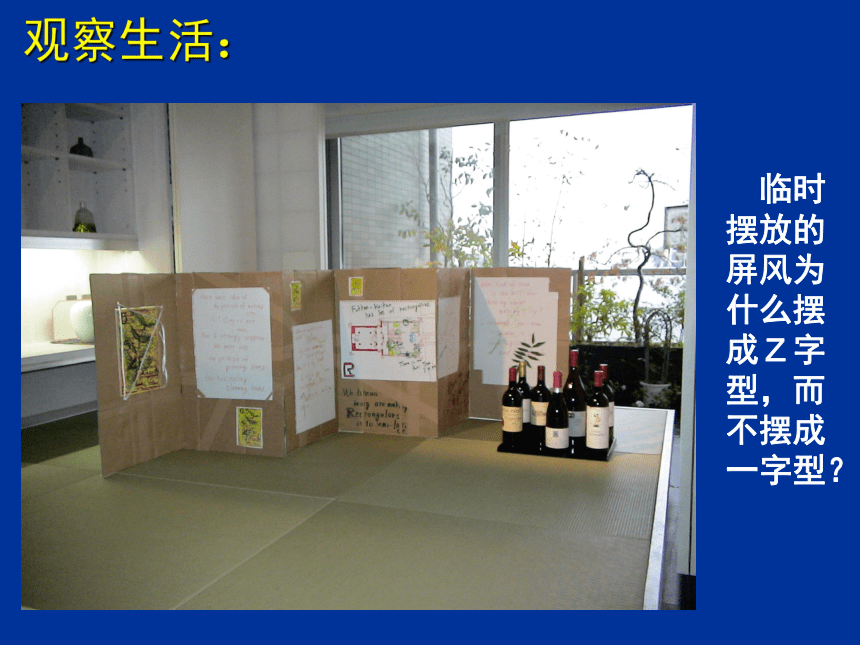

　臨時擺放的屏風為什么擺成Ｚ字型，而不擺成一字型？
觀察生活：

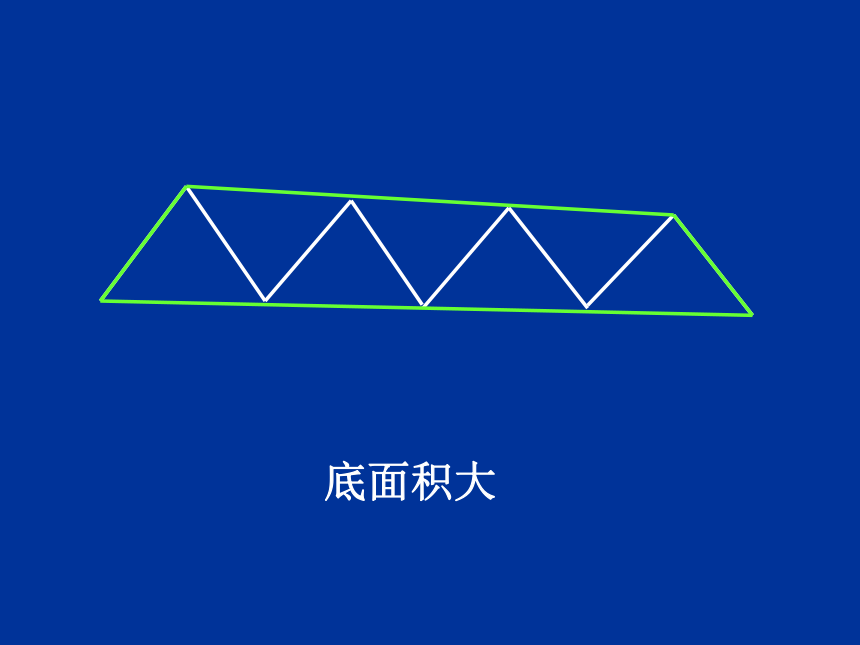

底面積大
自行車
一塊磚與半塊磚
２、重心的位置
重心越低,穩定性越好;重心越高,穩定性越差。
　
不倒翁不倒
不倒翁倒了，為什么？
正常放置的空的礦泉水瓶，如何增加它的穩定性？
思考：
在擁擠的公共汽車上已沒有座位，你必須站著，而扶手你讓給了旁邊的老人，你在公共汽車上要如何才能保持自己的不摔倒？ 　
人的身體的穩定性取決于支撐面的大小和人體姿勢重心的高低，在一定的范圍內，兩腳分得越開，則重心越低，支撐面越大，越穩定！
　
練習
比薩斜塔為何不倒？
結構穩定的基本條件
重心所在的點垂線落在結構底面的范圍內
如何設計籃球架，才會更穩定？
三、巧妙地增加結構的穩定性
　　一般情況下，雖然通過增加支撐面或降低重心來增加結構的穩定性是比較有效的方法。
　　但要做到這兩點往往要受到很多限制。此時不妨通過：
　　1、減小長細比
　　2、充分利用三角形框架及其組合結構
三角形的應用
　　三角形是框架結構中最基本的形狀之一,它結實、穩定，所用材料最少。
1、秋千
2、路燈……
鋁合金A字形梯
四、反其道而行之
——不穩定性的應用
不穩定結構的利用
跨欄
１、倒置的啤酒瓶可以預報地震。
２、在打水的桶口邊掛一重物，在水　　
　　面時能自動翻倒打水。
五、思考探究
　　靜止狀態下陀螺會傾倒，而當它高速旋轉時卻可以立起來？
陀螺效應：凡是高速旋轉的物體，都有一種使轉動軸保持不變的能力，這種能力使得陀螺即使在不平的支持面上轉動也不會倒下。
說明：物體的穩定性也和它的運動狀態有關
應用：
　　１、自行車
　　２、旋轉的硬幣
　
1、穩定性的概念
2、穩定性的影響因素
3、巧妙增加結構的穩定性
4、不穩定性的應用
5、思考探究
小結
桁架結構
