地質版《技術與設計1》
第三節 設計的表達與交流
第三章

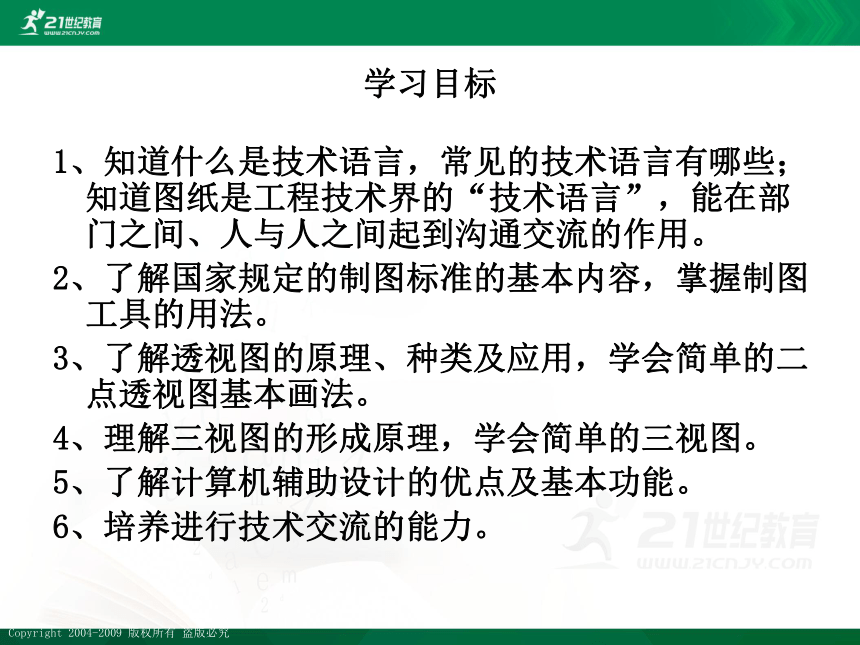

學習目標
1、知道什么是技術語言，常見的技術語言有哪些；知道圖紙是工程技術界的“技術語言”，能在部門之間、人與人之間起到溝通交流的作用。
2、了解國家規定的制圖標準的基本內容，掌握制圖工具的用法。
3、了解透視圖的原理、種類及應用，學會簡單的二點透視圖基本畫法。
4、理解三視圖的形成原理，學會簡單的三視圖。
5、了解計算機輔助設計的優點及基本功能。
6、培養進行技術交流的能力。
0、技術語言的種類和應用

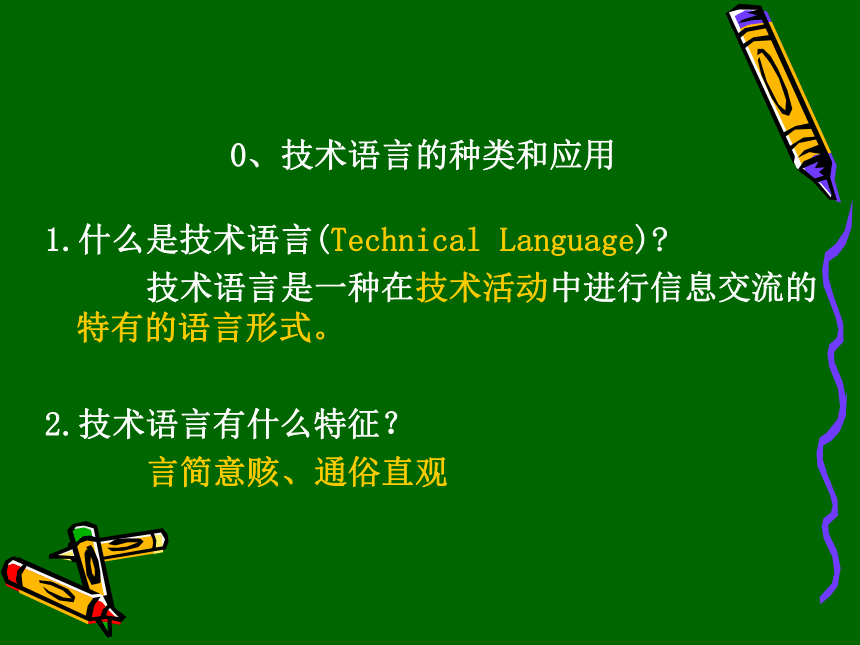

1.什么是技術語言(Technical Language)
技術語言是一種在技術活動中進行信息交流的特有的語言形式。
2.技術語言有什么特征？
言簡意賅、通俗直觀
3.技術語言的種類
0、技術語言的種類和應用

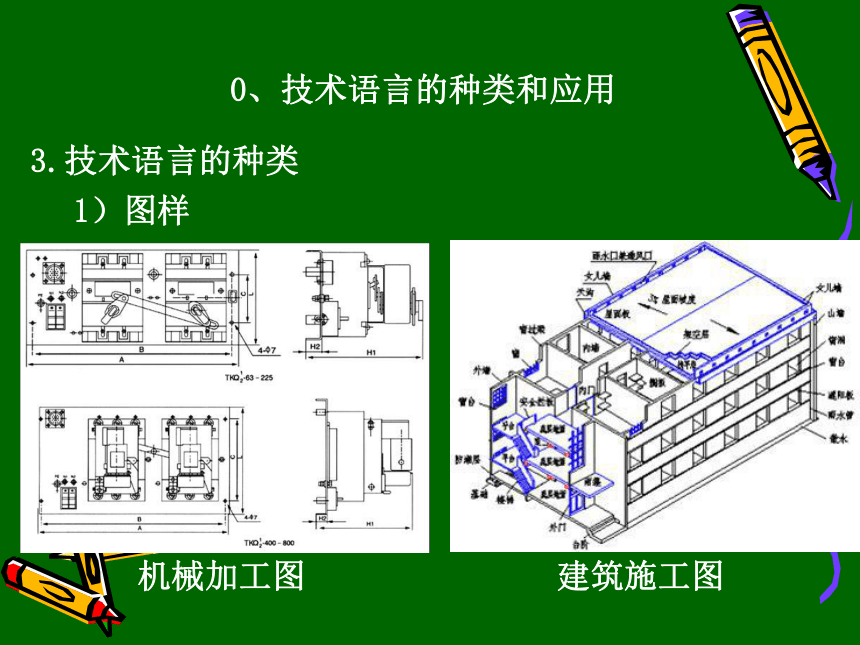

機械加工圖
1）圖樣
建筑施工圖
3.技術語言的種類
0、技術語言的種類和應用
1）圖樣

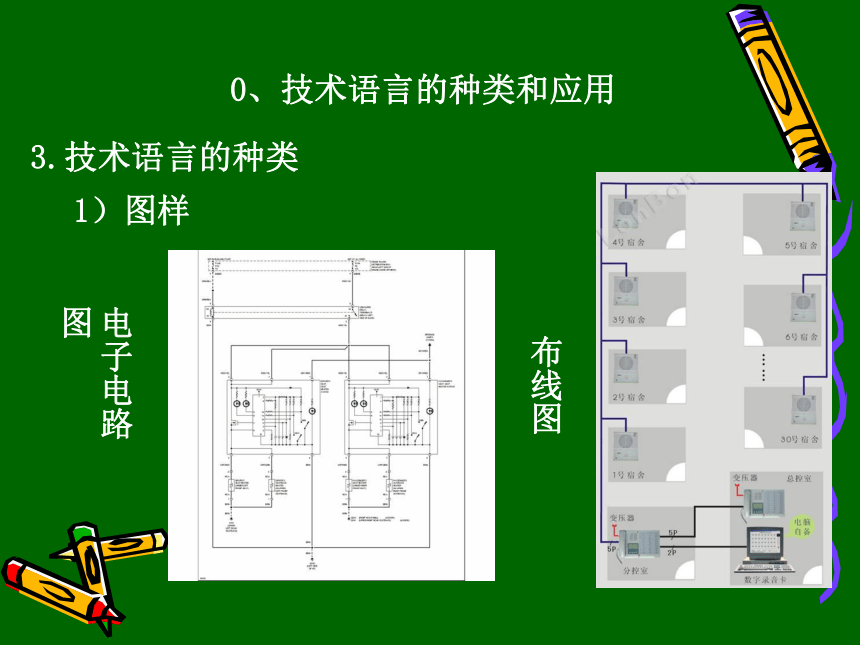

電子電路圖
布線圖
2）圖表
3.技術語言的種類
0、技術語言的種類和應用

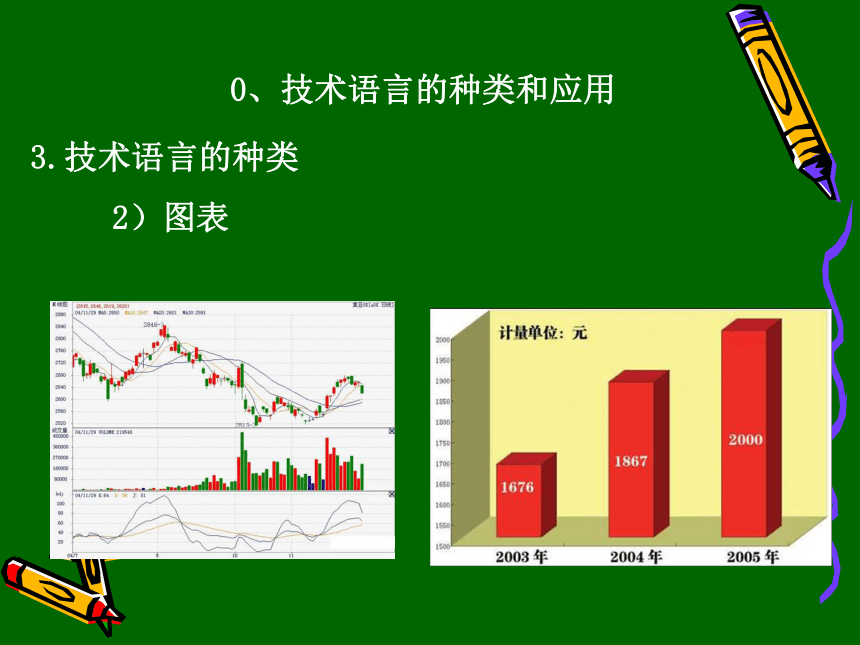

2）圖表
3.技術語言的種類
0、技術語言的種類和應用

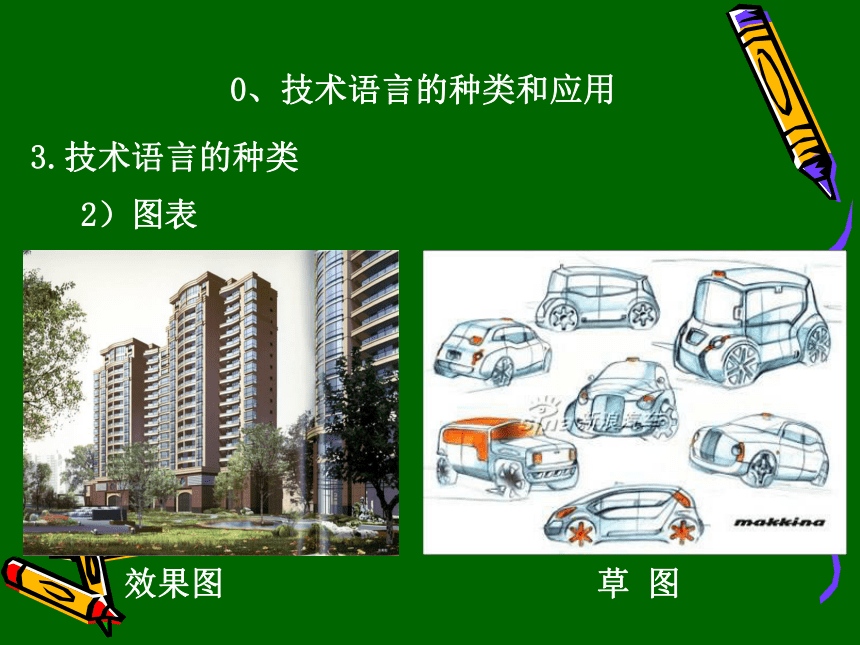

效果圖
草 圖
3.技術語言的種類
0、技術語言的種類和應用

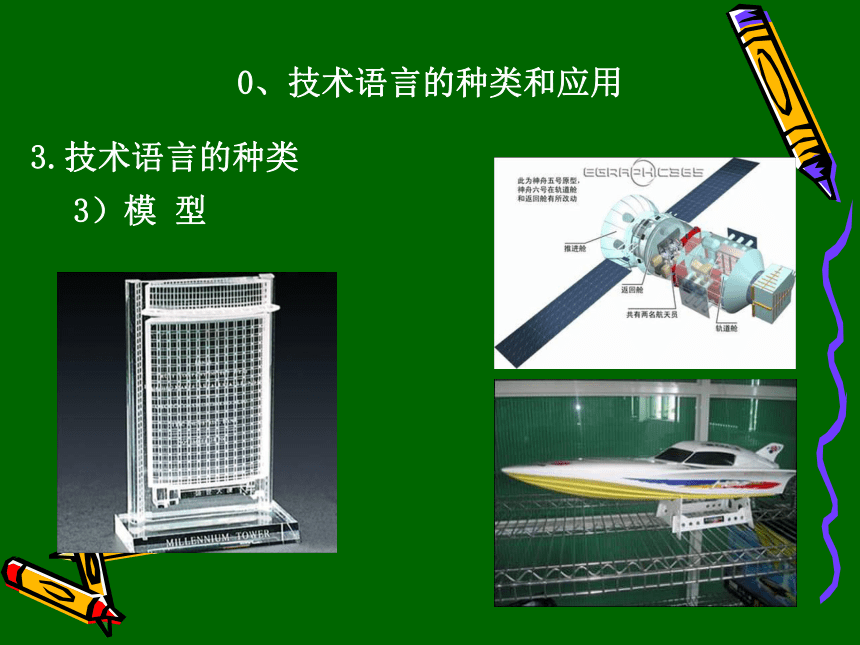

3）模 型
3.技術語言的種類
0、技術語言的種類和應用

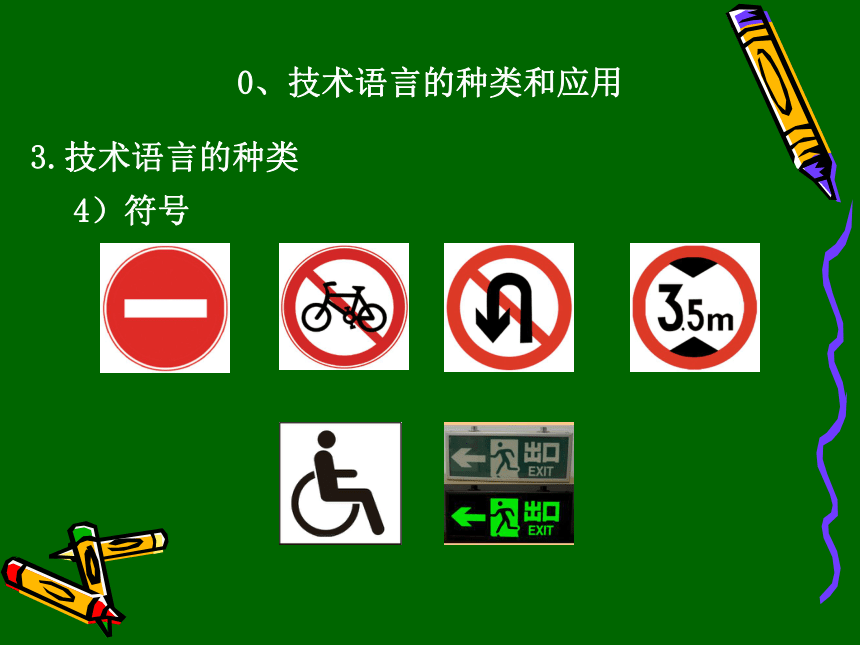

4）符號
3.技術語言的種類
0、技術語言的種類和應用

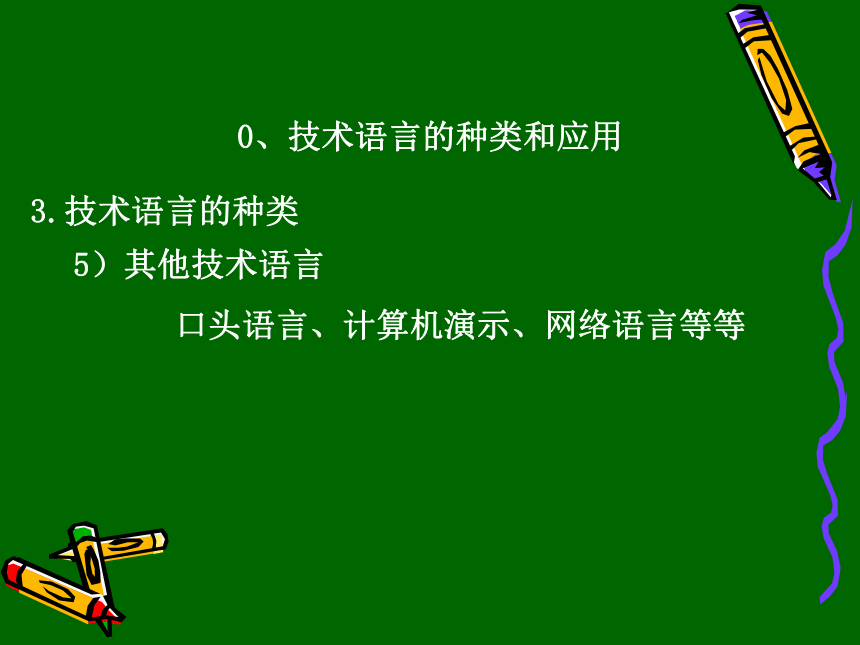

5）其他技術語言
口頭語言、計算機演示、網絡語言等等

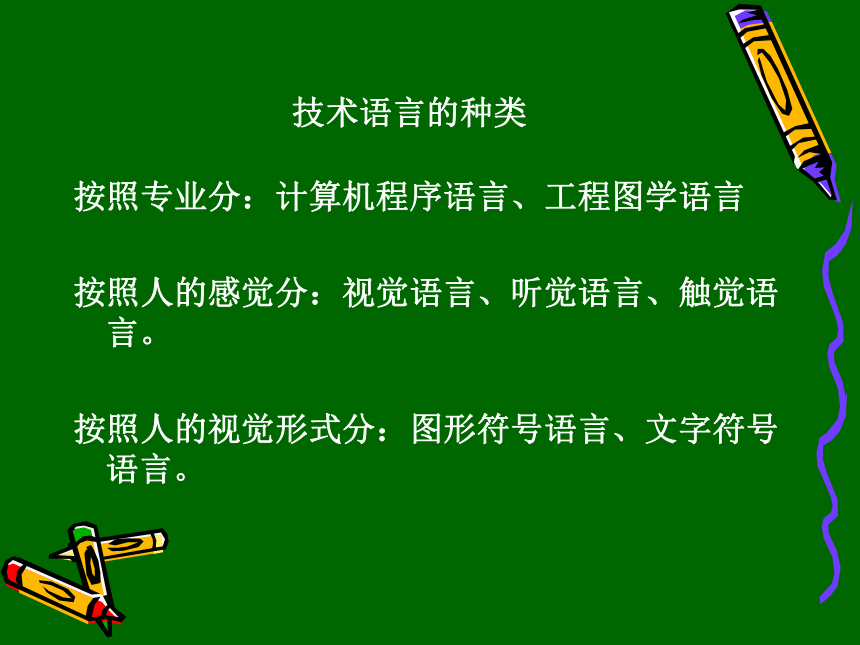

技術語言的種類
按照專業分：計算機程序語言、工程圖學語言
按照人的感覺分：視覺語言、聽覺語言、觸覺語言。
按照人的視覺形式分：圖形符號語言、文字符號語言。
一、制圖標準
圖紙既然是一種“技術語言”，就必然要有統一的“語言規范”，國家制定的制圖標準，就是這種語言規范。制圖標準有那些呢？
制圖標準
（一）圖紙幅面及格式
幅面代號 A0 A1 A2 A3 A4
尺寸B L 841 1189 594 841 420 594 297 420 210 297
制圖標準
（二）字體。漢字應寫成長仿宋體，字母及數字一般寫成斜體（與水平成75°）
（三）比例。比例是圖樣中的圖形與其實物相應要素的線性尺寸之比。無論采用何種比列，所注尺寸數字均應是物體的真是大小，與繪圖比例無關。
縮?。?:1.5，1:2，1:2.5，1:3，1:4，1:5，
1:10。
放大：2:1，2.5:1，4:1，5:1，10×n:1
（四）圖線。國標規定粗線寬度b應按圖的大小和復雜程度，在0.5—2mm之間選擇。
圖形只能反映物體的結構形狀，物體的真實大小要靠所標注的尺寸來決定。
(１) 機件的真實大小，應以圖樣上所注的尺寸數值為依據，與圖形的大小（即所采用的比例）和繪圖的準確度無關。
(２) 圖樣中（包括技術要求和其它說明文件中）的尺寸，以毫米為單位時，不需標注計量單位的代號或名稱。如果采用其它單位，則必須注明相應的計量單位的代號或名稱。
（五）尺寸標注
1.標注尺寸的基本規則
(３) 圖樣中所標注的尺寸，為該圖樣所示機件的最后完工尺寸，否則應另加說明。
(４) 機件的每一尺寸，一般只標注一次，并應標注在反映該結構最清晰的圖形上。
標注一個尺寸，一般應包括尺寸界線、尺寸線和尺寸數字三個部分，如下圖所示：
2.尺寸三要素
3.尺寸標注圖例
尺寸標注的基本要求（八個字）：
正確　　完整　　清晰　　合理
(1)尺寸界線用細實線繪制，由圖形的輪廓線、軸線或對稱中心線引出。也可利用圖形的輪廓線，軸線或對稱中心線作尺寸界線。
尺寸界線用來限定尺寸度量的范圍。
4.尺寸界線
(2) 尺寸界線一般應與尺寸線垂直。必要時才允許傾斜，如下圖φ70和φ24尺寸的尺寸界線。
(3) 在光滑過渡處標注尺寸時，必須用細實線將輪廓線延長，從它們的交點處引出尺寸界線。
4.尺寸界線
(1) 尺寸線用細實線繪制，其終端有箭頭和斜線兩種形式。
尺寸線用來表示所注尺寸的度量方向。
b.斜線終端：必須在尺寸線與尺寸界線相互垂直時才能使用。斜線終端用細實線繪制，方向以尺寸線為準，逆時針旋轉45°畫出。
a.箭頭終端：適用于各種類型的圖樣，箭頭的形狀大小見（a）所示。
5.尺寸線
　 (2) 同一圖樣中，一般只能采用一種終端形式。但當采用斜線終端形式時，圖中圓弧的半徑尺寸、投影為圓的直徑尺寸及尺寸線與尺寸界線成傾斜的尺寸，這些尺寸線的終端應畫成箭頭。
5.尺寸線
(3) 當采用箭頭終端形式,遇到位置不夠畫出箭頭時,允許用圓點或斜線代替箭頭。
5.尺寸線
(4) 尺寸線必須單獨畫出，不能用其他圖線代替。一般也不得與其他圖線重合或畫在其延長線上。
(5) 標注線性尺寸時，尺寸線必須與所標注的線段平行。
5.尺寸線
尺寸數字用來表示所注尺寸的數值,是圖樣中指令性最強的部分。要求注寫尺寸時一定要認真仔細、字跡清楚，應避免可能造成誤解的一切因素。
注寫尺寸數字時應符合下列規定：
(1) 線性尺寸數字的注寫位置：
水平方向的尺寸，一般應注寫在尺寸線的上方；鉛垂方向的尺寸，一般應注寫在尺寸線的左方；傾斜方向的尺寸一般應在尺寸線靠上的一方。也允許注寫在尺寸線的中斷處。
6.尺寸數字
方法一：水平尺寸的數字字頭向上；鉛垂尺寸的數字字頭朝左；傾斜尺寸的數字字頭應有朝上的趨勢。
(2) 線性尺寸數字的注寫方向：
線性尺寸數字的注寫方向，有兩種注寫方法。
6.尺寸數字
方法二：對于非水平方向的尺寸，其尺寸數字可水平注寫在尺寸線的中斷處。
一般應盡量采用方法一注寫。
在不致引起誤解時，允許采用方法二注寫。
6.尺寸數字
(3) 角度的數字一律寫成水平方向，即數字鉛直向上。一般注寫在尺寸線的中斷處，必要時，也可注寫在尺寸線的附近或注寫在引出線的上方。
6.尺寸數字
二、繪圖工具及用品
1.圖板
圖板用來固定圖紙，一般用膠合板制作，四周鑲硬質木條。圖板的規格尺寸有：
0(900mm×1200mm)
1(600mm×900mm)
2(450mm×600mm)
圖板工作邊 膠帶紙 圖板 圖紙
繪圖紙在圖板上的固定
為方便作圖，應將圖紙貼在靠圖板左下角一些。并用丁字尺校正底邊。
使用時，必須隨時注意尺頭工作邊(內側面)與圖板工作邊靠緊。畫水平線要用尺身工作邊(上邊緣)，使用完畢應懸掛放置，以免尺身彎曲變形。
2.丁字尺
一副三角板由45°和30°-60°兩塊組成。L為其規格尺寸。
3.三角板
要隨時注意將三角板下邊緣與丁字尺尺身工作邊靠緊。
三角板與丁字尺配合，可以畫垂直線、從0°開始間隔15°的傾斜線及其平行線。
三角板的使用
4.繪圖鉛筆
硬
軟
軟硬適中
… 4H 3H 2H H
HB
B 2B 3B 4B …
寫
字
或
加
深
細
線
畫
底
稿
線
加
深
粗
線
繪圖鉛筆的磨削形狀
畫底稿、細實線及
寫字的鉛筆形狀
鉛筆應從沒有標記的一端開始使用，保留標記易于識別。
（四棱柱形，其斷面成矩形）
（圓錐形）
畫粗實線的
鉛筆形狀
其它繪圖用品
(2) 擦圖片
(1) 砂紙
用于修磨鉛芯頭
用于修改圖線時遮蓋不需擦掉的圖線
1、 模仿人在視線范圍內看到的物體的圖形，即同樣大小的物體在圖中呈現出遠小近大，空間任意方向的平行線在投影面上都有一聚集點，這樣所形成的圖形，稱為透視圖。
2、什么是消失點？P73
（一）、透視圖
所顯示物體的大小，并非真實的大小，有近大遠小的特點 。
（二）、透視圖的特點：
（三）、透視圖的種類
根據消失點的數目分為：
一點透視、二點透視、三點透視。
一消失點
二消失點
三消失點
透視圖
(平行透視或
焦點透視）
用我慧眼
用我慧眼
用
我
慧
眼
用
我
慧
眼
兩點透視圖畫法演示


視平線
消失點
1
消失點2
（四）、透視圖的畫法
畫透視圖的步驟：
透視圖
設視平線，取消失點，向消失點連線，圖形畫在連線內。
繪我所想
請同學們利用徒手繪畫的技
巧，簡單畫出站在一條寬闊的馬
路中央，路兩邊有筆直的樹,眼晴
注視前方所看到的場景。
視平線
最佳觀察點
消失點
請根據教材P74提示,畫出此立方體的兩點透視圖:
下圖描繪了美麗的鄉村風景，畫面
構圖完整。要完成此構圖，你在寫生時
應選擇的位置是：
親臨高考
（五）、透視圖的應用
一點透視圖：常用于畫室內效果圖或主要表現物正面形象的效果圖；
兩點透視圖：應用較廣，常用于畫各種產品設計的效果圖；
三點透視圖：常用于畫建筑（尤其是高大建筑）的效果圖。
嘗試練習
王麗父母想把自家的客廳裝修 較美觀些,請你幫忙構思設計并繪 畫效果圖.則應采用( )方法繪畫.
A 、三點透視 B 、兩點透視
C、一點透視
C
實戰練習
下面是李明同學在校園中的寫生作品，應用一點透視的是
樓；應用二點透視的是 樓；請在圖中畫出該同學的視平線。
教學樓
實驗樓
教學樓
實驗樓
合作探究
請同學們聯想文學作品中與透視圖有關的佳句。
1、透視圖的定義
2、透視圖的特點
3、透視圖的種類
4、透視圖畫法
5、透視圖的應用
小 結
引入：
用于進行設計交流的圖通常有兩種：透視圖和三視圖。我們上節課研究了透視圖,透視圖屬于立體圖。立體圖可以很直觀地表現物體的整體形狀，可是卻難以表示清楚物體各個表面的形狀?？梢?，只用立體圖表達設計作品是不夠的。為了把物體完全表達清楚，人們采用了三視圖。那么，到底什么是三視圖呢？三視圖又是如何得來的呢？這個，就是今天我們所要研究的內容―――三視圖
四、三視圖
（一）、有關概念
物體向投影面投影所得到的圖形稱為視圖。
如果物體向三個互相垂直的投影面分別投影，所得到的三個圖形攤平在一個平面上，則就是三視圖。
正 投 影
（二）、三視圖的形成原理
1、三投影面提系
V正立投影面
H水平投影面
W側立投影面
V
H
W
V正立投影面
H水平投影面
W側立投影面
V
H
W
2、三視圖的形成
W
v主視圖
H
V
2、三視圖的形成
H俯視圖
W左視圖
俯視圖
左視圖
3、三視圖的展開
主視圖
展開圖
三視圖的展開
形成視圖
水平線
45°
輔助線
鉛
垂
線
長對正
高平齊
寬 相 等
4、三個視圖之間的投影關系
1、在主視圖、俯視圖中都體現形體的長度，且長度在豎直方向上是對正的，我們稱之為長對正。
2、在主視圖、左視圖上都體現形體的高度，且高度在水平方向上是平齊的，我們稱之為高平齊。
3、在左視圖、俯視圖上都體現形體的寬度，且是同一形體的寬度，是相等的，我們稱之為寬相等。
從前面正對著物體觀察，畫出主視圖，主視圖反映了物體的長和高及前后兩個面的實形。
從上向下正對著物體觀察，畫出俯視圖，布置在主視圖的正下方，俯視圖反映了物體的長和寬及上下兩個面的實形。
五、三視圖表達的意義
從左向右正對著物體觀察，畫出左視圖，布置在主視圖的正右方，左視圖反映了物體的寬和高及左右兩個面的實形。
三視圖能反映物體真實的形狀和長、寬、高。
三視圖的作圖步驟P80
主視圖方向
1.確定視圖方向
左視圖方向
俯視圖方向
2.先畫出能反映物體真實形狀的一個視圖
3.運用長對正、高平齊、寬相等的原則畫出其它視圖
4.檢查,加深,
加粗。
錯誤的三視圖
—長未對正1
錯誤的三視圖
—長未對正2
錯誤的三視圖
—高不平齊1
錯誤的三視圖
—高不平齊2
錯誤的三視圖
—寬不相等1
錯誤的三視圖
—寬不相等1
錯誤的三視圖
錯誤的三視圖
體驗三視圖的作法
練一練：畫出圓柱的三視圖
圓柱的形成
圓柱
主
左
俯
球 體
練一練：畫出球體的三視圖
球的形成
球體
主
左
俯
圓錐 的形成
圓錐體
圓錐
主
左
俯
正六棱柱三視圖
正五棱柱
先布局定作圖基準，從俯視圖開始畫起，后畫主、左視圖。
四棱錐
圓臺
圓臺
主
左
俯
體驗三視圖的作法
六棱柱
六棱柱
主
左
俯
體驗三視圖的作法
練一練：畫出左圖的三視圖
先布局定作圖基準，從俯視圖開始畫起，后畫主、左視圖。
請同學自己做
請同學自己做
先布局定作圖基準，從俯視圖開始畫起，后畫主、左視圖。
Φ
Φ
Φ
Φ
練習3
冰淇淋
如果要做一個水管的三叉接頭，工人事先看到的不是圖1，而是圖2，然后根據這三個圖形制造出水管接頭.
圖2
圖1
三通水管
練習: 根據三視圖想像物體的形狀。
圓柱
圓臺
手電筒
從左向右看
圓柱
正六棱柱
螺絲桿
從左向右看
圓錐
圓柱
圓臺
冰淇淋
從左向右看
圓柱
四棱柱
螺絲桿
從左向右看
圓柱
半圓球
螺絲釘
從左向右看
圓柱
圓臺
圓柱
熱水瓶
從上向下看
N
S
馬蹄形磁鐵
前后看
從上向下看
左右看
總結
1.三視圖的結構。
2.投影關系，即主俯長對正；主左高平 齊；左俯寬相等。
3.不可見的輪廓線用虛線表示。
4.重合的線只畫一條。
三視圖欣賞
閱讀材料-----剖視圖
剖視圖基本概念
剖視圖
1、為了清晰地表達物體的內部結構；
2、假想用剖切面將物體剖開，將處于觀察者與剖切面之間的部分移去，而將其余部分向投影面投影得到的圖形，稱為剖視圖；
3、剖面圖中虛線變實線，一般不再畫不可見虛線。
目的
方法
結果
剖視圖的形成
假想
剖切面
剖視圖
材料
圖例
剖
視圖的形成
剖視圖的繪制
假想
剖切面
選擇剖面位置的基本原則
1、平行于某一投影面；2、過形體的對稱面；3、過內部孔、槽等的軸線；注：剖切過程不能產生新線。
剖視圖的繪制
假想
剖切面
剖到的部分
看到的部分
（容易漏畫）
選擇剖面位置的基本原則
1、平行于某一投影面；2、過形體的對稱面；3、過孔洞的軸線；
注：剖切過程不能產生新線。
1
1
剖面圖的標注
剖切符號：由剖切位置線、投影方向和編號組成。
剖視圖的繪制
1-1剖面圖
投影
方向
編號
剖切位置
在畫剖視圖時，應注意：
（1）物體被剖開后，用粗實線畫出物體的剖面輪廓及剖切平面后的可見輪廓；
（2）采用剖視圖后，應省略不必要的虛線，只有對尚未表達清楚的物體結構才畫出虛線；
（3）由于剖切平面是假想的，因此在一個視圖上取剖視，并不影響其它視圖的投影；
（4）剖面需按規定畫出與物體材料相應的剖面符號，金屬材料的剖面符號為與水平線成45°角的一組平行細實線。
零件圖及其技術要求簡介
電子電路圖：
電子電路圖一般是指用圖形符號和線段組成的電子工程用的略圖，包括電路原理圖、接線圖和邏輯圖等。電子設備或裝置的電路原理圖是用元器件的圖形符號及它們之間的連線來表示。
識讀線路圖的方法：
首先，要認識圖中的元器件符號，知道它代表的元器件；
其次，弄清元器件符號相互之間的連接方式；
最后，確定信號是如何流通的。
五、簡單電路圖的識讀
簡單電路圖的識讀
電池
燈泡
開關
開關
兩端可控電路
簡單電路圖的識讀
電池
燈泡
自動復位按鈕開關
動合自動復位電路
簡單電路圖的識讀
電池
燈泡
燈泡亮度控制電路
電阻
電位器
設計交流注意事項
1、設計本身是一個不斷展現設計者技術思想的過程。
2、小組集體開展設計活動過程中，要多進行成員間的交流，注意互相啟迪、取長補短。
3、要重視制作環節反映出來的意見，這些意見往往能幫助設計者發現設計中的不妥之處，提高設計者的工藝知識水平。
4、技術交流能力是一個人技術素養的重要表現，要在設計實踐中努力提高自己的技術交流能力。
5、設計交流的結果可能會得到不同意見，這是正常的。
1. 標注尺寸；
2.了解一般機械加工圖、電子線路圖中符號的含義及表達方法，并能識讀它們。
[小　結]
六、計算機輔助設計
計算機制圖作品的欣賞
常用的計算機制圖軟件介紹
本課件主要通過圖片資料，讓學生了解制圖軟件的作用和應用范圍，同時由教師現場演示軟件的應用，加深學生對制圖軟件的了解。
計算機輔助制圖
計算機輔助制圖
計算機輔助制圖
平面繪圖軟件
三維繪圖軟件
計算機輔助制圖
計算機制圖軟件分類
Photoshop
Coreldraw
AutoCAD
計算機輔助制圖
常見的平面繪圖軟件
Photoshop是Adobe公司旗下最為出名的圖像處理軟件之一，集圖像掃描、編輯修改、圖像制作、廣告創意，圖像輸入與輸出于一體的圖形圖像處理軟件，深受廣大平面設計人員和電腦美術愛好者的喜愛。
計算機輔助制圖
Photoshop 的應用領域很廣泛的，在圖像、圖形、文字、視頻、出版各方面都有涉及。
計算機輔助制圖
Coreldraw：是一款由世界頂尖軟件公司之一的加拿大的Corel公司開發的圖形圖像軟件。其非凡的設計能力廣泛地應用于商標設計、標志制作、模型繪制、插圖描畫、排版及分色輸出等等諸多領域。
AutoCAD：是美國Autodesk公司首次于1982年生產的自動計算機輔助設計軟件，用于二維繪圖、詳細繪制、設計文檔和基本三維設計?，F已經成為國際上廣為流行的繪圖工具。.dwg文件格式成為二維繪圖的事實標準格式。廣泛應用于土木建筑、裝飾裝潢、城市規劃、園林設計、電子電路、機械設計、服裝鞋帽、航空航天、輕工化工等諸多領域。
計算機輔助制圖
計算機輔助制圖
用AutoCAD繪制工程圖
計算機輔助制圖
常見的三維繪圖軟件
3DS MAX
Maya
3DS MAX：是Autodesk公司開發的基于PC系統的三維動畫渲染和制作軟件。在應用范圍方面，廣泛應用于廣告、影視、工業設計、建筑設計、多媒體制作、游戲、輔助教學以及工程可視化等領域。
計算機輔助制圖
計算機輔助制圖
用3DS MAX繪制的蘋果
計算機輔助制圖
用3DS MAX制作的影視人物
勞拉
Maya：是美國Autodesk公司出品的世界頂級的三維動畫軟件，應用對象是專業的影視廣告，角色動畫，電影特技等。Maya功能完善，工作靈活，易學易用，制作效率極高，渲染真實感極強，是電影級別的高端制作軟件。
計算機輔助制圖
計算機輔助制圖
用maya繪制的逼真的青蛙
反饋練習1. 下圖給出了一個模具及它的主視圖，則它的左視圖正確的是（　　）。
模具 主視圖
A
B
C
D
則它的左視圖正確的是（　?。?br/>主
左
主
左
B
D
主
左
俯
練習2
尺寸標注的三要素
尺寸界線
1
尺寸線
2
尺寸數字
3
160
28
10
160
28
10
160
28
2mm
5~7mm
練習3
標注直徑 符號Ф
注意特殊的尺寸
標注半徑 符號R
練習4
練習5.
R20
40
50
5
6
7
8
Ф10
Ф10
20
40
25
12
R1
尺寸四要求
1.正確
2.完整
3.清晰
4.合理
Ф10
圓孔的直徑10mm
60
40
20
12
15
30
30
Ф10
