通用技術識記性知識整理
必修1
1、技術是人類為__________________而對____________的改造。
技術對人的作用有__________、___________、____________。
2、技術具有________、_________、__________、__________、__________等性質。
_________性是技術的靈魂所在，任何技術的發展都需要創新。
技術創新通常表現為__________和_________。
技術的_________性是指技術活動往往需要綜合多種知識。
（授予專利權的發明和實用新型技術，應當具備______、_______、和______三個條件，缺一不可。）
滿足自身需求和愿望
大自然
保護人
解放人
發展人
創新性
目的性
綜合性
兩面性
專利性
創新性
技術發明
技術革新
綜合性
新穎性
創造性
實用性

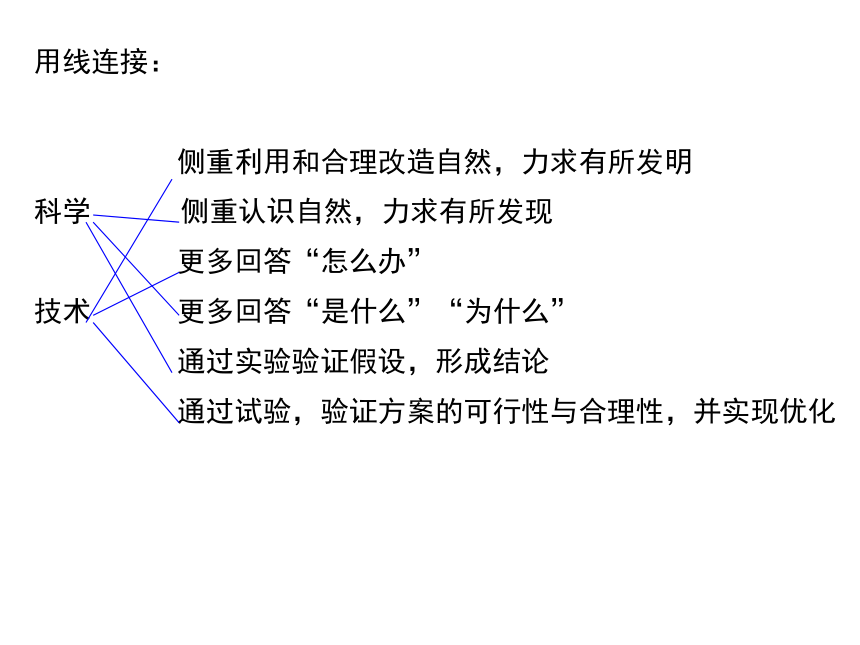

用線連接：
側重利用和合理改造自然，力求有所發明
科學 側重認識自然，力求有所發現
更多回答“怎么辦”
技術 更多回答“是什么”“為什么”
通過實驗驗證假設，形成結論
通過試驗，驗證方案的可行性與合理性，并實現優化

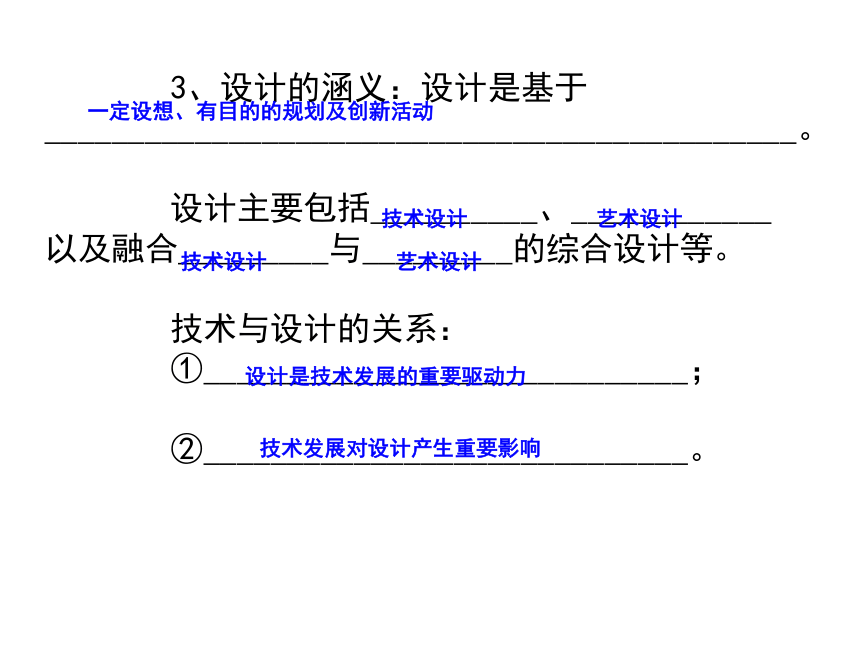

3、設計的涵義：設計是基于_____________________________________________。
設計主要包括__________、____________以及融合_________與_________的綜合設計等。
技術與設計的關系：
①_____________________________；
②_____________________________。
一定設想、有目的的規劃及創新活動
技術設計
藝術設計
技術設計
藝術設計
設計是技術發展的重要驅動力
技術發展對設計產生重要影響

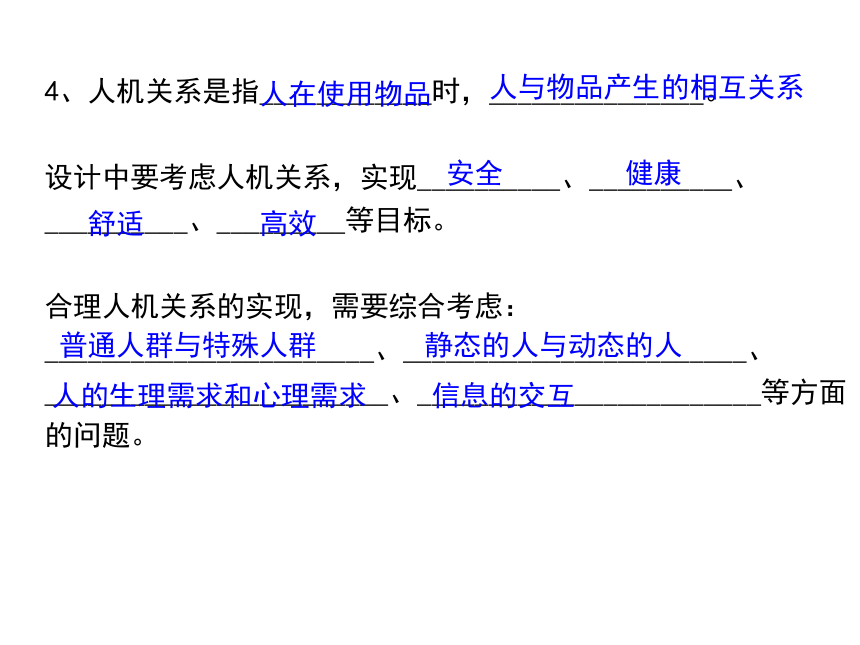

4、人機關系是指____________時，_______________。
設計中要考慮人機關系，實現__________、__________、__________、_________等目標。
合理人機關系的實現，需要綜合考慮：_______________________、________________________、________________________、________________________等方面的問題。
人在使用物品
人與物品產生的相互關系
安全
高效
健康
舒適
普通人群與特殊人群
靜態的人與動態的人
人的生理需求和心理需求
信息的交互

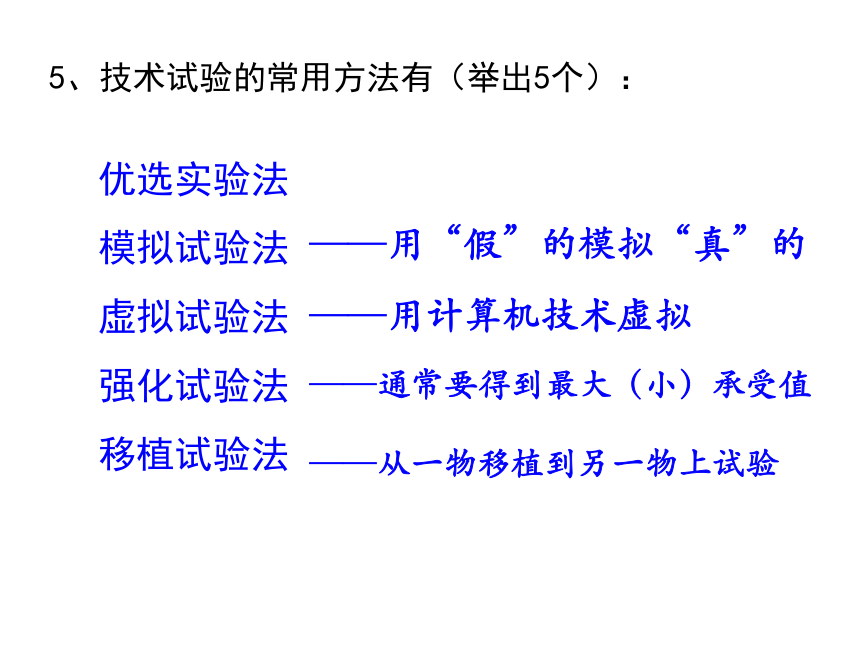

5、技術試驗的常用方法有（舉出5個）：
優選實驗法
模擬試驗法
虛擬試驗法
強化試驗法
移植試驗法
——用“假”的模擬“真”的
——用計算機技術虛擬
——通常要得到最大（小）承受值
——從一物移植到另一物上試驗

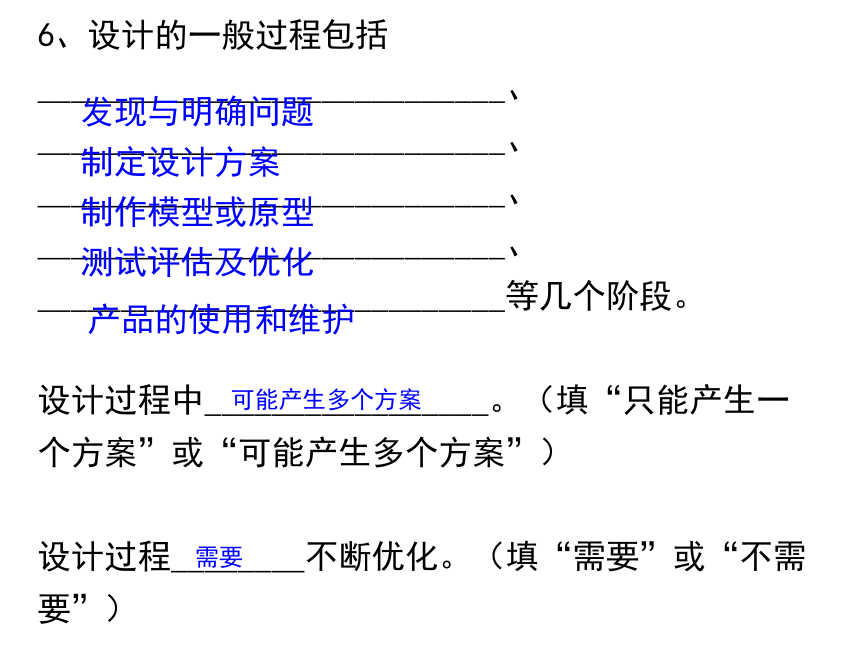

6、設計的一般過程包括____________________________、____________________________、
____________________________、____________________________、____________________________等幾個階段。
設計過程中_________________。（填“只能產生一個方案”或“可能產生多個方案”）
設計過程________不斷優化。（填“需要”或“不需要”）
發現與明確問題
制定設計方案
制作模型或原型
測試評估及優化
產品的使用和維護
可能產生多個方案
需要

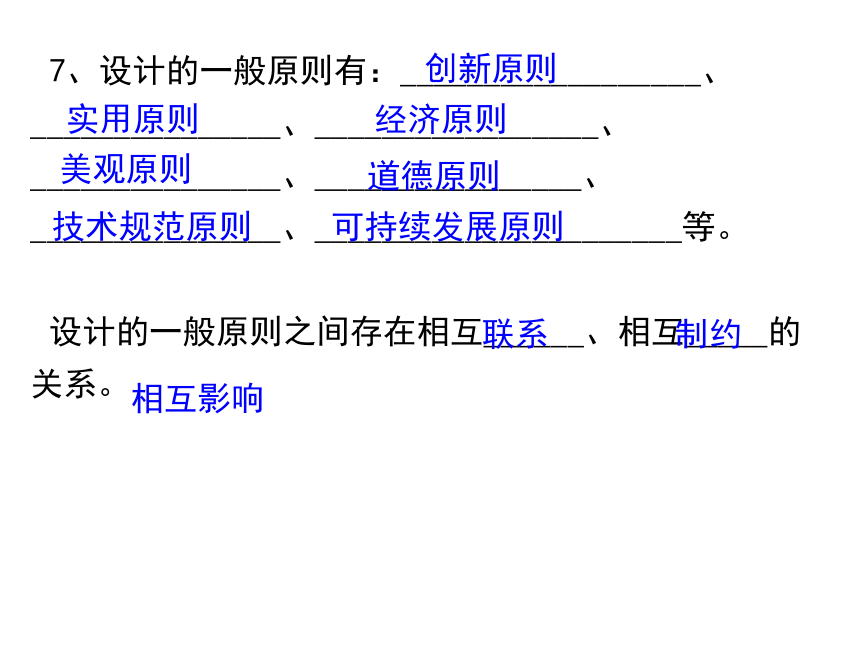

7、設計的一般原則有：__________________、_______________、_________________、_______________、________________、_______________、______________________等。
設計的一般原則之間存在相互______、相互_____的關系。
創新原則
實用原則
經濟原則
美觀原則
道德原則
技術規范原則
可持續發展原則
聯系
制約
相互影響

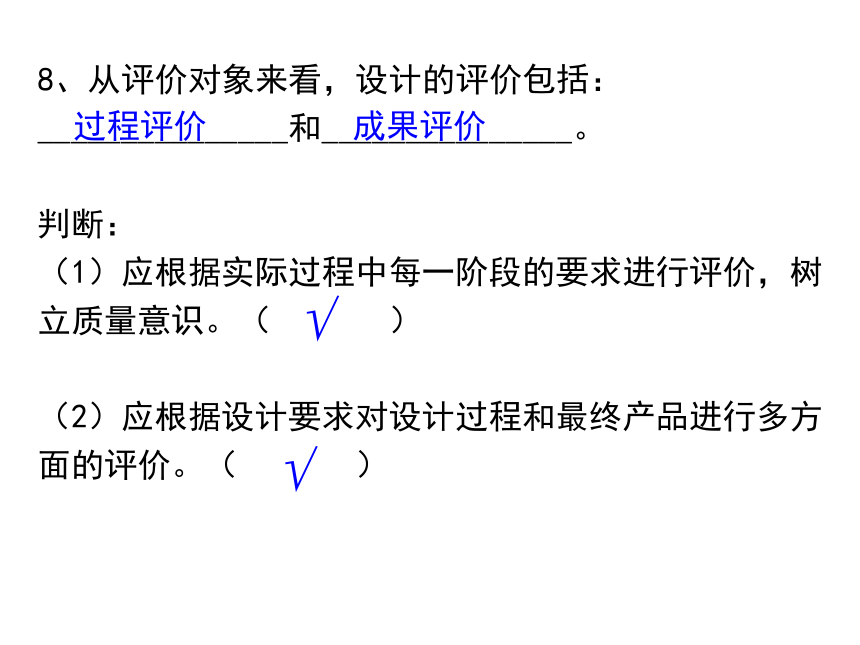

8、從評價對象來看，設計的評價包括：_______________和_______________。
判斷：
（1）應根據實際過程中每一階段的要求進行評價，樹立質量意識。（ ）
（2）應根據設計要求對設計過程和最終產品進行多方面的評價。（ ）
過程評價
成果評價
√
√
9、發現問題的一般的途徑與方法有：
__________________________、_______________________、______________________等。
觀察日常生活
收集和分析信息
技術研究和技術試驗
10、明確、判斷問題是否有價值的依據有：
_____________________________________________________________________________
問題解決所受的限制主要有：
①____________________________________；
②__________________________________ 。
科學性、實用性、普遍性、重要性、可行性、經濟性（投入與產出合理）
設計對象的特點和問題解決標準
設計者的技術能力和條件

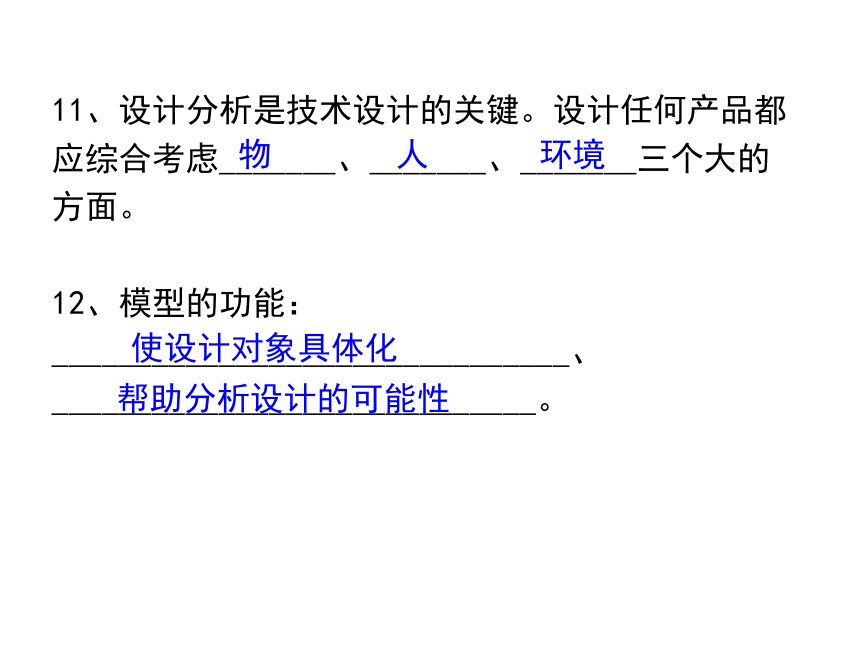

11、設計分析是技術設計的關鍵。設計任何產品都應綜合考慮_______、_______、_______三個大的方面。
12、模型的功能：
_______________________________、_____________________________。
物
人
環境
使設計對象具體化
幫助分析設計的可能性

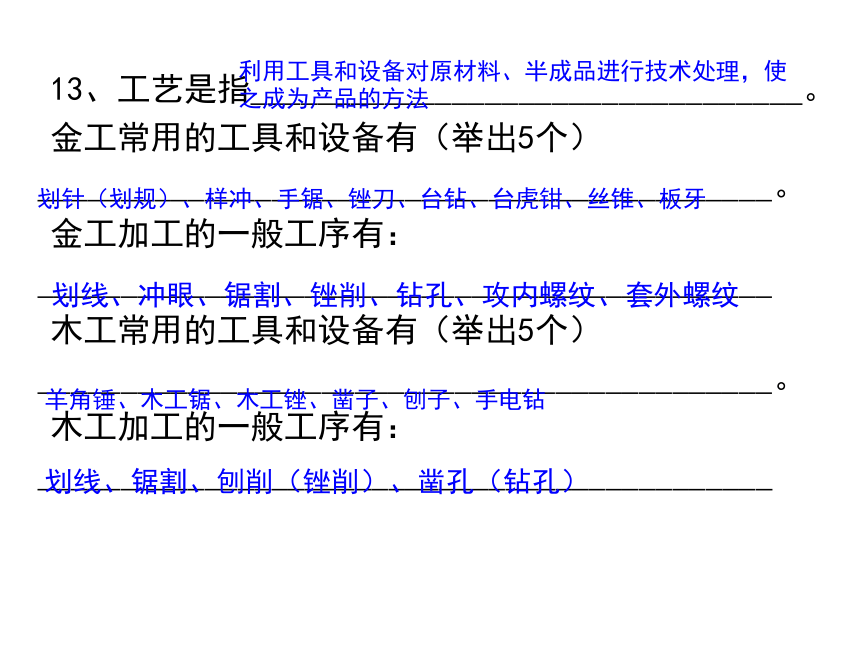

13、工藝是指_________________________________。
金工常用的工具和設備有（舉出5個）____________________________________________。
金工加工的一般工序有：____________________________________________
木工常用的工具和設備有（舉出5個）____________________________________________。
木工加工的一般工序有：____________________________________________
利用工具和設備對原材料、半成品進行技術處理，使之成為產品的方法
劃針（劃規）、樣沖、手鋸、銼刀、臺鉆、臺虎鉗、絲錐、板牙
劃線、沖眼、鋸割、銼削、鉆孔、攻內螺紋、套外螺紋
羊角錘、木工鋸、木工銼、鑿子、刨子、手電鉆
劃線、鋸割、刨削（銼削）、鑿孔（鉆孔）
金工劃線用到的工具有:
______________________________________________
樣沖的用途:_____________________________________
攻絲是指加工_____螺紋，所用工具是_____和_______。
攻絲的一般工作流程:
________________________________________________
套絲是指加工_____螺紋，所用工具是_____和_____
套絲的一般工作流程:
_______________________________________________
劃針、鋼直尺、角尺、劃規、樣沖
用于在鉆孔中心處沖出沖眼，防止鉆孔中心滑移
內
絲錐
絲錐扳手
底孔倒角
選擇絲錐
裝夾工件
攻內螺紋
外
板牙
板牙扳手
倒角
選擇板牙
裝夾工件
套外螺紋
6、簡單產品的模型或原型的制作一般步驟：
_____________________、_____________________、_____________________、
_____________________、_____________________、_____________________、
_____________________。
選擇材料
準備工具
劃線
加工
裝配
表面處理
評價、測試、優化
1、結構是指事物的___________之間的_____的搭配和組合。
結構的類型有：_________、_________、_________及組合結構。
結構的基本受力形式有：_____、_____、_______、_________、_________。
必修2
各組成部分
有序
實體結構
框架結構
殼體結構
拉力
壓力
彎曲力
扭轉力
剪切力
2、結構的穩定性是指結構在負載的作用下維持其______________的能力。
影響結構穩定性的主要因素：
（1）_________________________
（2）_________________________
（3）_________________________
原有平衡狀態
重心位置高低
支撐面大小
形狀
影響結構強度的主要因素:
（1）__________
（2）__________
（3）__________
材料
連接方式
形狀
剛連接
鉸連接
3、結構與功能的關系：結構的改變可能導致__________的變化。
功能
4、結構設計應考慮的主要因素有：____________、____________、____________、____________、____________、____________、____________、____________等。不同的結構設計，應考慮的因素各有側重，但無論哪一類用途的結構設計中，_____都是至關重要的因素。
5、優秀的結構設計不僅表現在結構的____________上，也表現在______上，特別是___________上。
欣賞結構設計作品，可從__________與___________兩個角度進行。
功能
強度
穩定性
成本
美觀
個性化需求
壽命
安全
安全
實用功能
形式
功能與形式的統一
技術
文化
6、流程是指一項活動或一系列連續有規律的事項或行動進行的_________。
時序是指時間上的_________________。
環節是指完成某個具體目標、組成某項生產或某個活動的若干__________或小的__________。
方框流程圖中，方框表示___________，箭頭表示__________。
流程圖中一般可用________、_____________、____________來表達時序。
常見的流程表達方式還有______________、______________、______________、______________、______________等。
程序
先后順序
階段
過程
環節
時序
箭頭
數字序號
時間表
文字表達
表格表達
圖示表達
模型表達
動畫表達
7、流程設計應考慮的基本因素有：___________、___________、___________、___________、___________和___________等。
8、流程優化的目的是為了_______工作效率、降低_________、降低勞動強度、_______能耗、_______環境污染、保證安全生產等。
流程的優化可以根據不同的目標有所側重，主要有______________、______________、______________、______________、______________等。
材料
工藝
設備
人員
資金
環境
提高
成本
節約
減少
工期優化
成本優化
技術優化
質量優化
工藝優化
9、系統是指由相互聯系、相互作用、相互_________、相互__________的若干要素或部分組成的具有特定功能的_____________。
系統的分類：根據不同的需要，系統可分為________與人造系統、實體系統與____________等不同的類型。
依賴
制約
有機整體
自然系統
抽象系統
系統的基本特征有：_______、________、_________、____________、____________等。
系統分析應遵循的主要原則有______________、______________、______________。
系統分析的出發點是發揮系統的________功能，目的是尋求解決問題的____________。
整體性
相關性
目的性
動態性
環境適應性
整體性原則
科學性原則
綜合性原則
整體
最佳決策
10、控制是指人們按照自己的意愿或目的，通過一定的______，使事物___________________。
從控制過程中人的作用來看，控制可分為人工控制和_______控制；按照執行部件的不同，可分為_______控制、氣動控制，液壓控制、_______控制等。在很多情況下，控制的手段是綜合的。
手段
向期望的目標發展
自動
機械
電子
( )
( )
( )
11、簡單開環控制系統的基本組成和工作過程：
輸入量
控制器
執行器
控制量
被控對象
輸出量
簡單閉環控制系統的基本組成和工作過程：
設定量
控制器
執行器
控制量
被控對象
被控量
檢測裝置
其中：
（1）___________的作用是對輸入信號進行處理并發出控制命令；
（2）___________的作用是直接對被控對象進行控制；
（3）______________是指控制系統中所要求控制的裝置或生產過程；
（4）控制量是__________的輸出信號。
控制器
執行器
被控對象
執行器
（5）干擾因素是指在控制系統中，除__________以外，引起被控量（輸出量）變化的各種因素。
（6）反饋是指控制系統中，將輸出量通過適當?shù)腳___________返回到輸入端并與________進行比較的過程。
（7）分析控制系統的方法有：_____________________和______________________。
輸入量
檢測裝置
輸入量
功能模擬法
黑箱法
考題猜猜
5、線路圖
（1）電子線路圖是指用圖形符號和線段組成的電子工程用的略圖。包括電路原理圖、接線圖和邏輯圖。
動靜態尺寸
二極管、三極管符號
設計分析
評價
加工工具 手鋸 鋼鋸 銼刀 絲錐板牙
剛連接 鉸連接
加強穩定性和強度的措施
鋸條安裝 斷與不斷
會看懂流程
系統的性質 環境適應性
控制系統的分析方法
三視圖
加工及流程
找編號體現人機關系的目標 設計的一般原則
控制分析及流程圖
試驗、穩定性、強度改進措施
設計
1、小王在鋸割操作中折斷了鋸條，現在要換新鋸條。正確的流程是：
A、旋松螺母→取下斷鋸條→旋緊螺母→安上新鋸條
B、取下斷鋸條→旋松螺母→安上新鋸條→旋緊螺母
C、旋緊螺母→取下斷鋸條→安上新鋸條→旋松螺母
D、旋緊螺母→取下斷鋸條→旋松螺母→安上新鋸條
2、小明發現鋸上的齒已經磨平條，現在要換新鋸條。正確的流程是：
A、旋松螺母→取下斷鋸條→旋緊螺母→安上新鋸條
B、取下斷鋸條→旋松螺母→安上新鋸條→旋緊螺母
C、旋緊螺母→取下斷鋸條→安上新鋸條→旋松螺母
D、旋松螺母→取下斷鋸條→安上新鋸條→旋緊螺母
技術圖樣采用正投影方法
尺寸標注的三要素
尺寸界線
1
尺寸線
2
尺寸數字
3
務實基礎
獨闖世界
積極向上
160
28
10
160
28
10
160
28
2mm
5~7mm
≈4b
b
b為粗實線寬度
錯誤
正確
（1）尺寸標注的基本要求
正確：必須符合國家標準
完整：齊全 ，不重復、不遺漏
清晰：整齊、清晰，便于讀圖
合理：注寫方式符合加工要求
2、形體的尺寸標注
30
80
24
R16
52
84
60
箭頭
尺寸線與尺寸線
尺寸線與輪廓線
相距5——7mm
尺寸界線超過箭頭2mm左右
尺寸界線
（2）尺寸標注的三要素：
尺寸數字
尺寸線
圓弧的尺寸標注
標注直徑
標注半徑
3、機械加工圖
組成：
三視圖及其尺寸標注
必要的其他視圖
標題欄和文字說明
3、機械加工圖
是以三視圖的形式來表達機械加工方法的一種技術圖樣。
定義：
