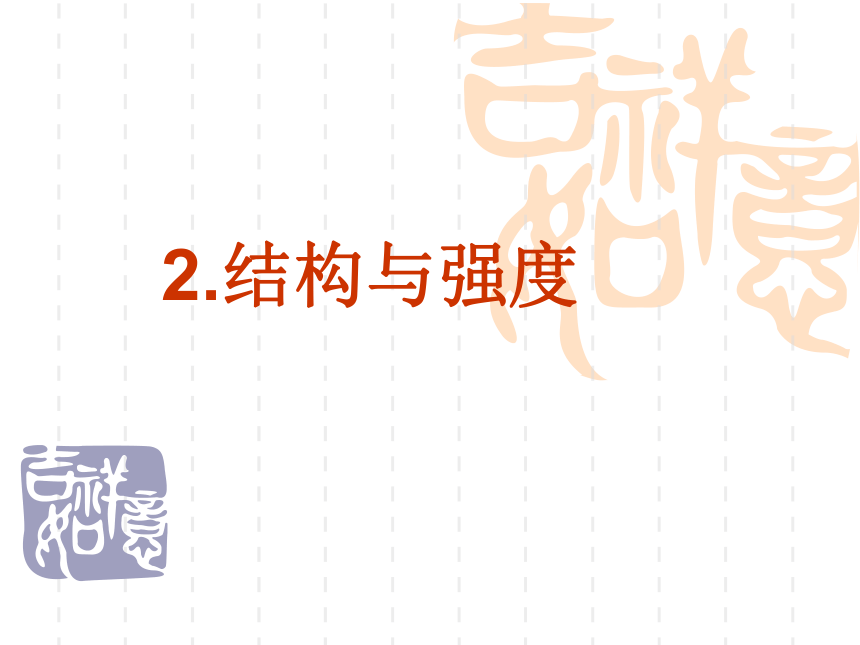

2.結構與強度

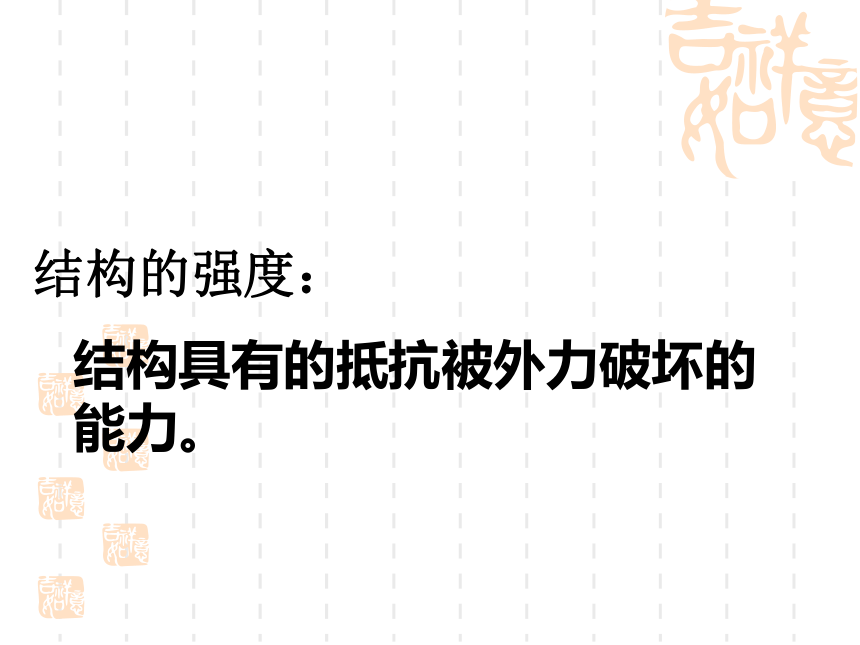

結構具有的抵抗被外力破壞的能力。
結構的強度：

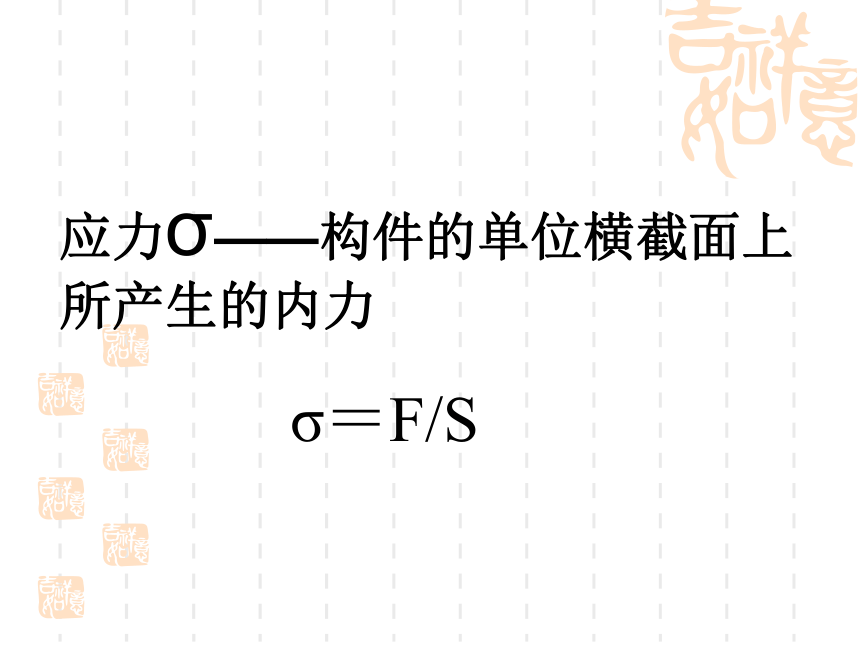

應力σ——構件的單位橫截面上所產生的內力
σ＝F/S

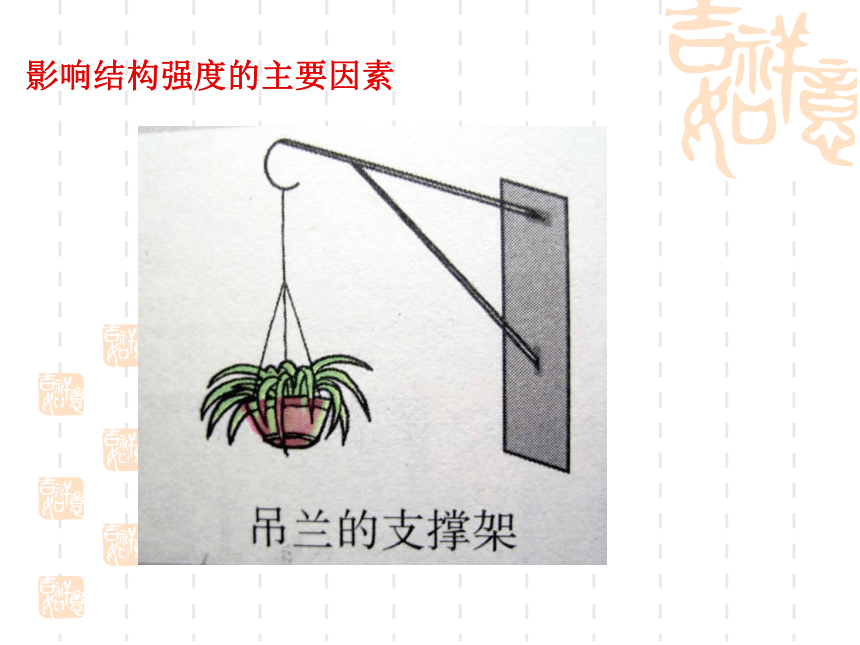

影響結構強度的主要因素

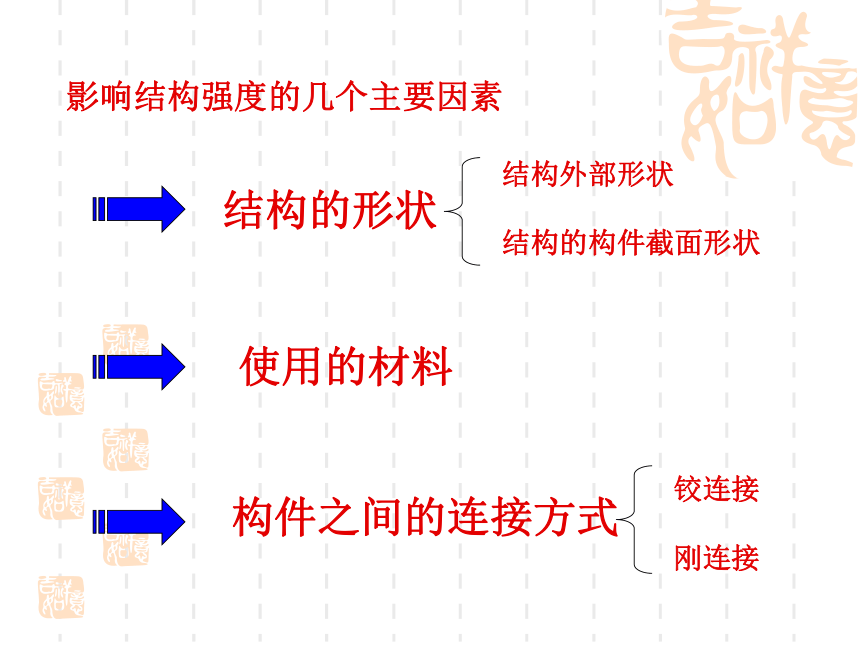

影響結構強度的幾個主要因素
結構的形狀
使用的材料
構件之間的連接方式
結構外部形狀
結構的構件截面形狀
鉸連接
剛連接

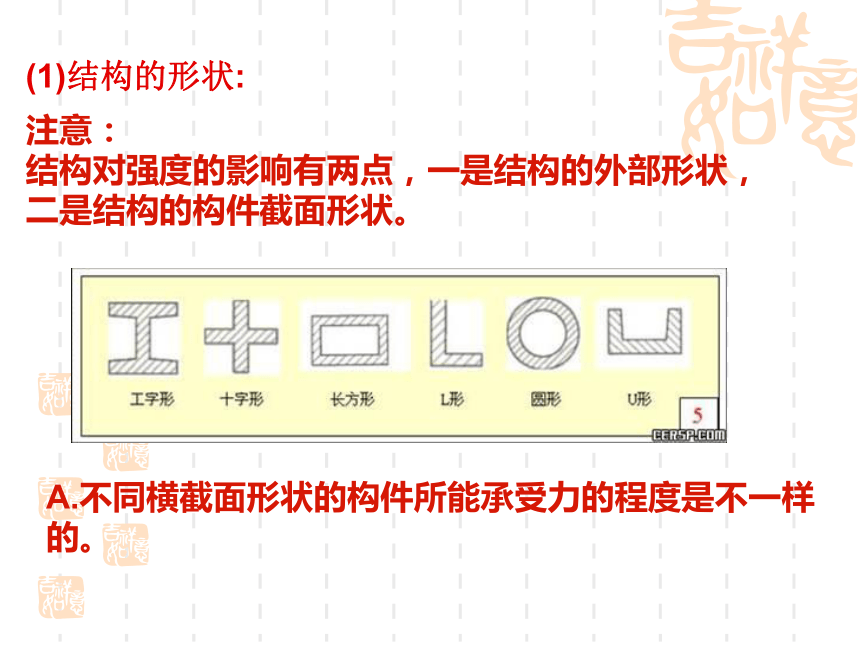

(1)結構的形狀:
A.不同橫截面形狀的構件所能承受力的程度是不一樣的。
注意：
結構對強度的影響有兩點，一是結構的外部形狀，二是結構的構件截面形狀。

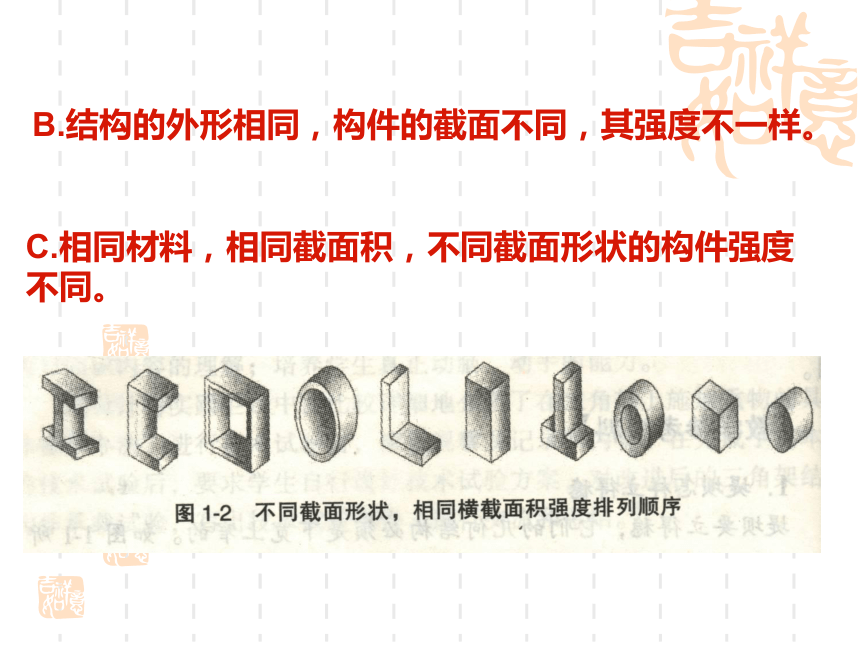

C.相同材料，相同截面積，不同截面形狀的構件強度不同。
B.結構的外形相同，構件的截面不同，其強度不一樣。

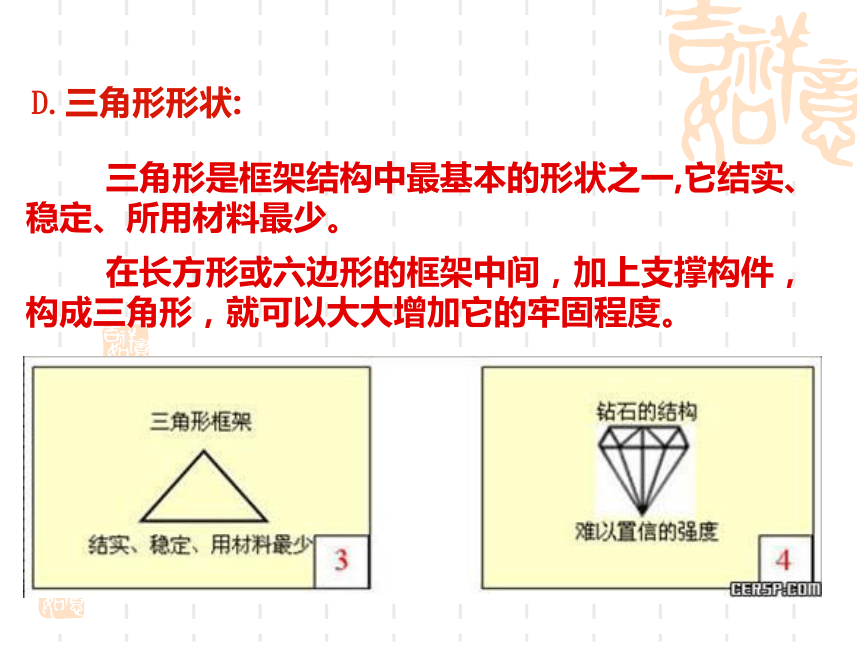

D.三角形形狀:
三角形是框架結構中最基本的形狀之一,它結實、穩定、所用材料最少。
在長方形或六邊形的框架中間，加上支撐構件，構成三角形，就可以大大增加它的牢固程度。

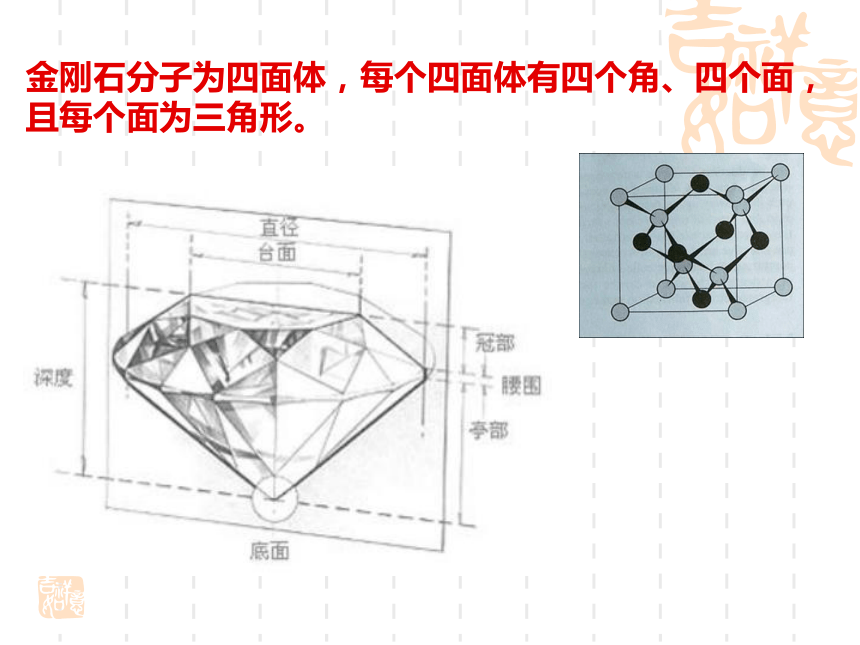

金剛石分子為四面體，每個四面體有四個角、四個面，且每個面為三角形。
(2)使用的材料
使用鋼筋混凝土結構的好處是什么？
混凝土抗壓性能較好，而抗拉能力就比鋼筋要小得多。因此在制造時可在梁的受拉區放置鋼筋，組成鋼筋混凝土梁，在這種梁中，鋼筋受拉，混凝土受壓，它們合理組成一個整體，共同承擔載荷的作用。
（3）構件之間的連接方式：
結構的連接是指通過一定的連接物將構件組成整體結構。
結構構建的連接通常有以下兩類：
鉸連接 剛連接
鉸連接：被連接的構件在連接處不能相對移動，但可以相對轉動，具體有松螺栓、松鉚等。
剛連接：被連接的構件在連接處不能相對移動，也不能相對轉動，具體有榫接、膠接、焊接等。
膠接
榫接
焊接
14、下列自行車四個部位的連接中屬于鉸連接的是
B
10、下列常用工具中屬于剛連接的是
D
26.圖示為某公司簡易不銹鋼曬衣架廣告，兩個人掛在衣架上以示其牢固，若要求曬衣架每面能承重40kg，請你設計一個簡易試驗方案，檢驗該曬衣架的強度和穩定性。 （1）分別用示意圖表示試驗方法，必要時用文字說明。（給定待測曬衣架1個，10kg鐵砣若干，堅固繩索若干） （2）如果該曬衣架強度不夠，可能損壞的部位有哪些？ （3）如果該曬衣架穩定性不夠，請提出改進措施。
結構對事物的功能和作用產生著直接的影響，結構的改變可能導致功能的改變
多功能起子
結構與功能:
小結
一、結構的穩定性
影響結構穩定性的三個因素：重心位置、支撐面積的大小和結構的形狀
二、結構的強度
影響結構強度的三因素：結構的形狀、結構的材料與連接
三、結構與功能
謝謝大家
