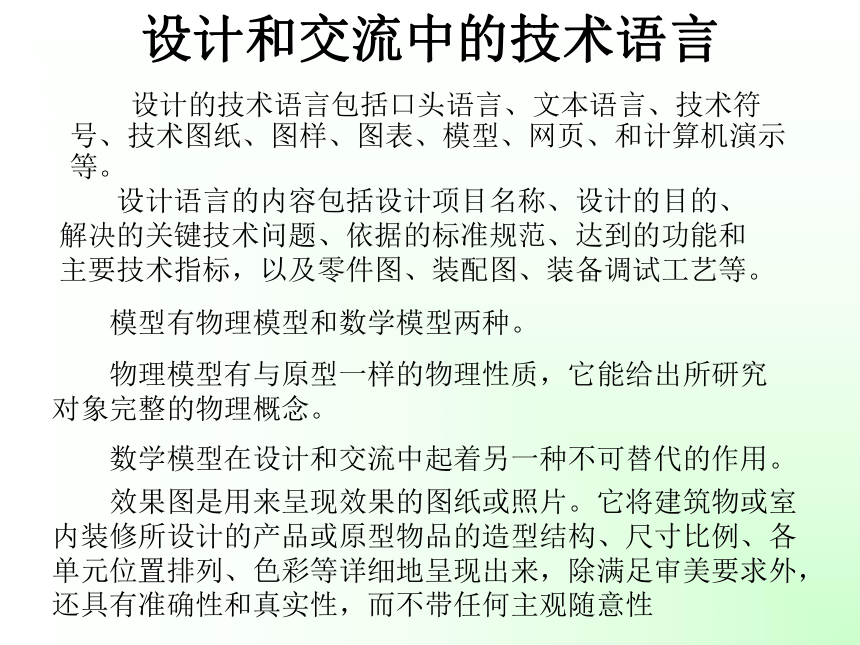

設計和交流中的技術語言

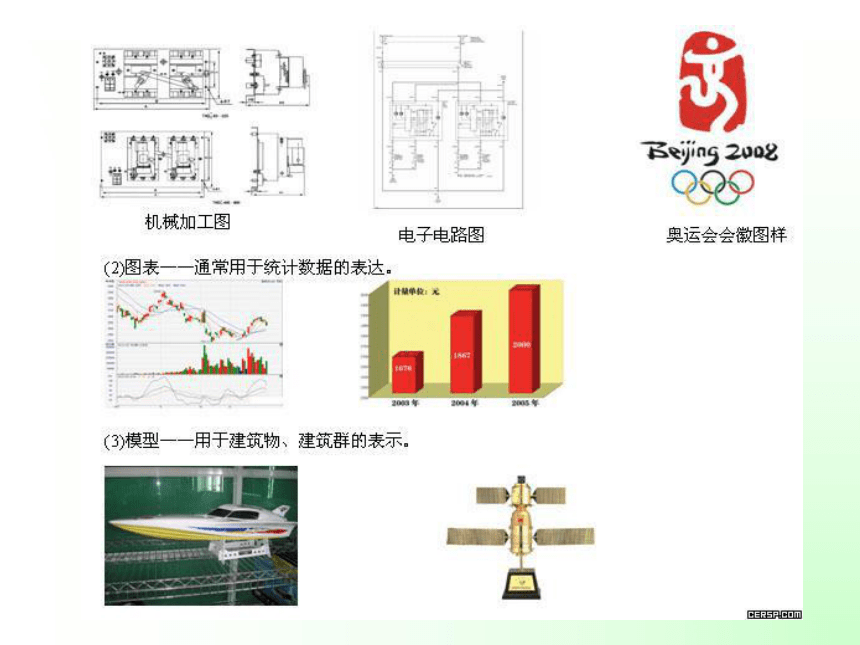

設計的技術語言包括口頭語言、文本語言、技術符號、技術圖紙、圖樣、圖表、模型、網頁、和計算機演示等。
設計語言的內容包括設計項目名稱、設計的目的、解決的關鍵技術問題、依據的標準規范、達到的功能和主要技術指標，以及零件圖、裝配圖、裝備調試工藝等。
模型有物理模型和數學模型兩種。
物理模型有與原型一樣的物理性質，它能給出所研究對象完整的物理概念。
數學模型在設計和交流中起著另一種不可替代的作用。
效果圖是用來呈現效果的圖紙或照片。它將建筑物或室內裝修所設計的產品或原型物品的造型結構、尺寸比例、各單元位置排列、色彩等詳細地呈現出來，除滿足審美要求外，還具有準確性和真實性，而不帶任何主觀隨意性
一、機械制圖與識圖基礎

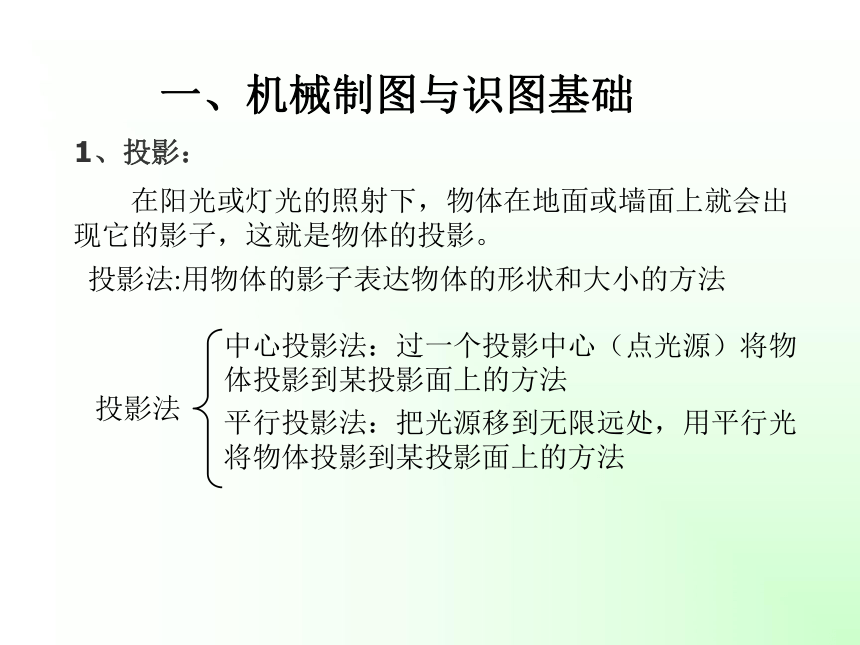

1、投影：
投影法:用物體的影子表達物體的形狀和大小的方法
投影法
中心投影法：過一個投影中心（點光源）將物體投影到某投影面上的方法
平行投影法：把光源移到無限遠處，用平行光將物體投影到某投影面上的方法
在陽光或燈光的照射下，物體在地面或墻面上就會出現它的影子，這就是物體的投影。
中心投影法
投射中心、物體、投影面三者之間的相對距離對投影的大小有影響。度量性較差。

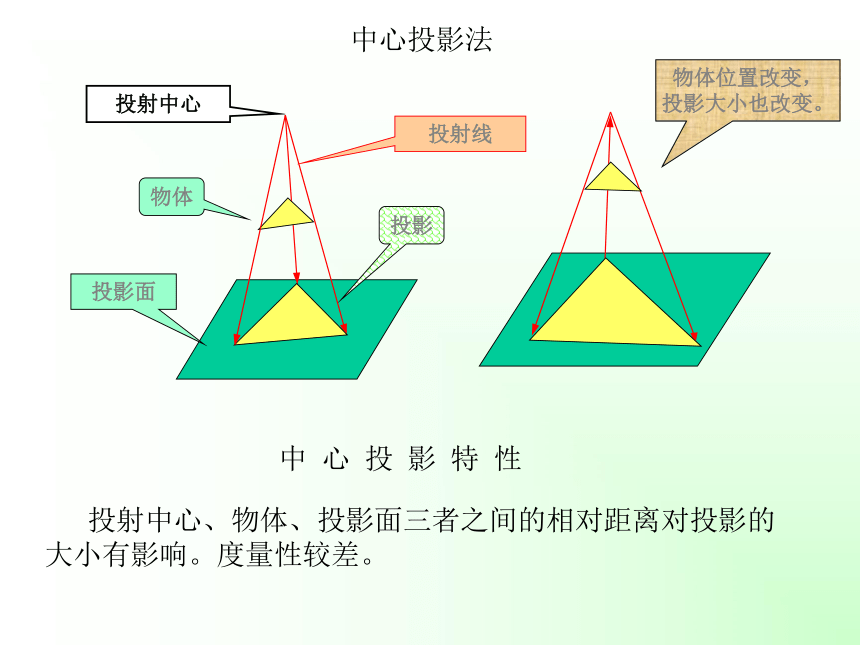

中 心 投 影 特 性
物體位置改變，投影大小也改變。
投射線
物體
投影面
投影
投射中心
平行投影法

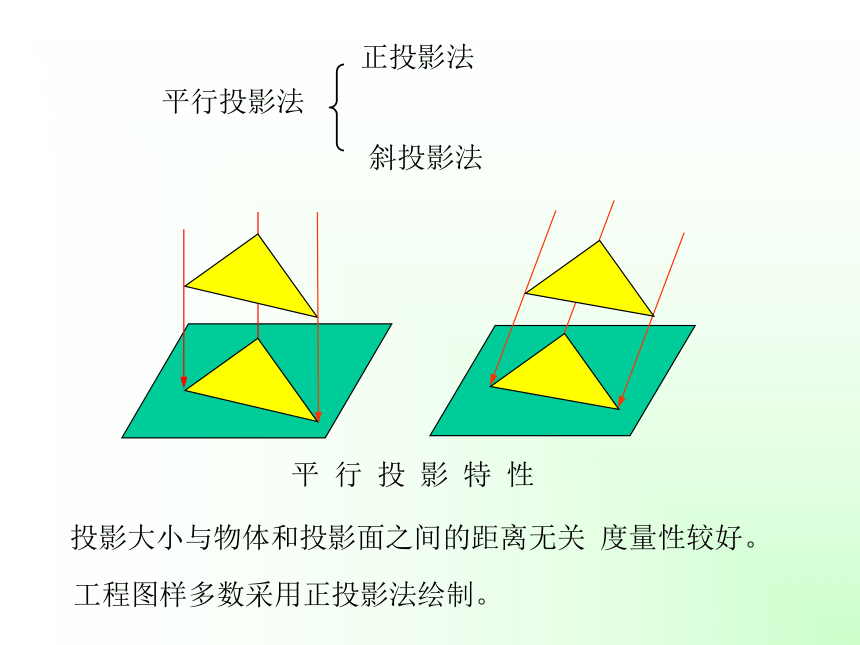

平 行 投 影 特 性
投影大小與物體和投影面之間的距離無關 度量性較好。
工程圖樣多數采用正投影法繪制。
正投影法
斜投影法

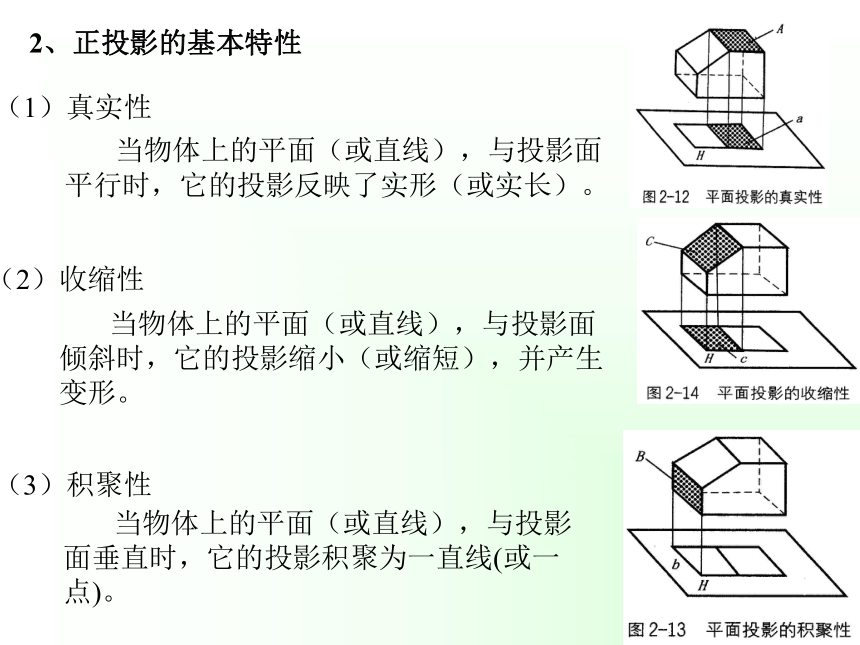

2、正投影的基本特性
（1）真實性
當物體上的平面（或直線），與投影面平行時，它的投影反映了實形（或?qū)嶉L(zhǎng)）。
（2）收縮性
當物體上的平面（或直線），與投影面垂直時，它的投影積聚為一直線(或一點)。
（3）積聚性
當物體上的平面（或直線），與投影面傾斜時，它的投影縮小（或縮短），并產生變形。

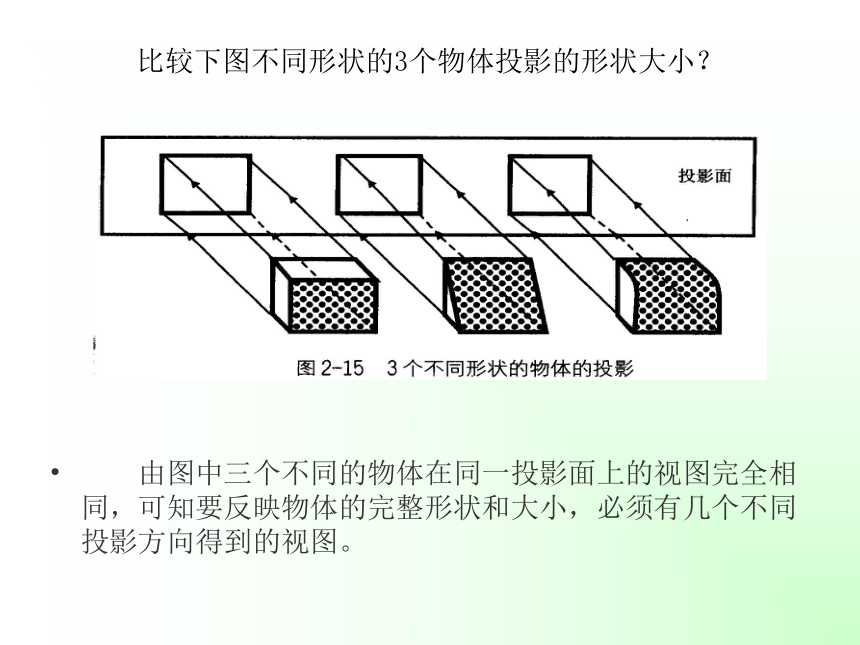

比較下圖不同形狀的3個物體投影的形狀大小？
由圖中三個不同的物體在同一投影面上的視圖完全相同，可知要反映物體的完整形狀和大小，必須有幾個不同投影方向得到的視圖。
觀察正面投影和水平投影，各反映了長方體的哪些邊？?jī)蓤D之間又何相同的之處？
正面投影與水平投影，長相同
正面投影與側面投影，高相同
水平投影與側面投影，寬相同
同理,正面投影與側面投影、水平投影與側面投影，各又有何關系？
結論：

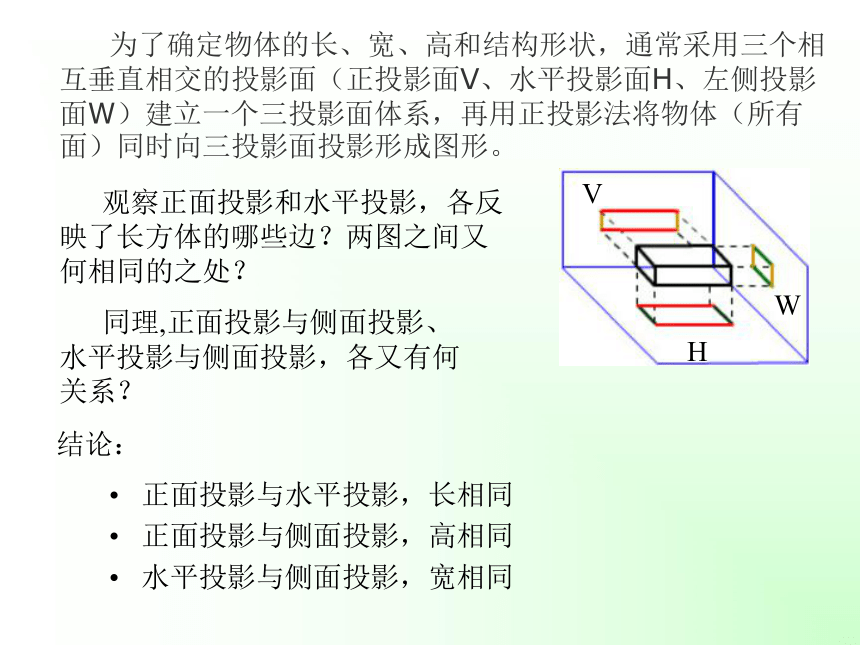

為了確定物體的長、寬、高和結構形狀，通常采用三個相互垂直相交的投影面（正投影面V、水平投影面H、左側投影面W）建立一個三投影面體系，再用正投影法將物體（所有面）同時向三投影面投影形成圖形。
V
H
W
保持正投影圖不變，將此立體投影圖的側投影圖和水平投影圖分別向后旋轉90度，即可得三視圖。
正面投影（從前往后看）稱為主視圖
水平投影（從上往下看）稱為俯視圖
側面投影（從左往右看) 稱為左視圖
三視圖的展開動畫
觀察此三視圖，各視圖間有何關系？
結論：
三視圖的位置關系:左視圖在主視圖的左邊,俯視圖在主視圖的正下方。
主視圖和俯視圖都反映了物體的長度，而且長對正 主視圖和左視圖都反映了物體的高度，而且高平齊 俯視圖和左視圖都反映了物體的寬度，而且寬相等
3、三視圖的規律
練習1：作出物體的三視圖
3cm
5cm
4cm
3cm
5cm
4cm
4cm
4cm
4cm
3m
3m
0.5cm
4cm
4cm
4cm
4cm
3cm
0.5cm
s
●
s
●
s
練習2：由三視圖看出立體圖
制圖標準
（二）字體。漢字應寫成長仿宋體，字母及數字一般寫成斜體（與水平成75°）
（三）比例。比例是圖樣中的圖形與其實物相應要素的線性尺寸之比。無論采用何種比列，所注尺寸數字均應是物體的真是大小，與繪圖比例無關。
（四）圖線。國標規定粗線寬度b應按圖的大小和復雜程度，在0.5—2mm之間選擇。
繪圖工具
1.圖板
圖板用來固定圖紙，一般用膠合板制作，四周鑲硬質木條。圖板的規格尺寸有：
0號
(900mm×1200mm)
1號
(600mm×900mm)
2號
(450mm×600mm)
圖板工作邊 膠帶紙 圖板 圖紙
繪圖工具
使用時，必須隨時注意尺頭工作邊(內側面)與圖板工作邊靠緊。畫水平線要用尺身工作邊(上邊緣)，使用完畢應懸掛放置，以免尺身彎曲變形。
2.丁字尺
繪圖工具
一副三角板由45°和30°-60°兩塊組成。L為其規格尺寸。
3.三角板
繪圖工具
要隨時注意將三角板下邊緣與丁字尺尺身工作邊靠緊。
三角板與丁字尺配合，可以畫垂直線、從0°開始間隔15°的傾斜線及其平行線。
三角板的使用
繪圖工具
曲線板用來畫非圓曲線。描繪曲線時，先徒手將已求出的各點順序輕輕地連成曲線，再根據曲線曲率大小和彎曲方向，從曲線板上選取與所繪曲線相吻合的一段與其貼合，每次至少對準四個點，并且只描中間一段，前面一段為上次所畫，后面一段留待下次連接，以保證連接光滑流暢。
4.曲線板
繪圖工具
繪圖機是一種綜合性的手工繪圖設備，可完成丁字尺、三角板和量角器等制圖工具的工作，繪圖效率較高。繪圖機按構造不同分多種類型，下圖為平行連桿機構繪圖機。
5.繪圖機
自動繪圖機是由電子計算機控制的先進的電子繪圖設備，繪圖精度和效率都很高。
繪圖機
繪圖工具
圓規是繪圖儀器中的主要件，用來畫圓及圓弧。
6.圓規及其附件
2.1.2.2.繪圖工具
7.分規
(1)用分規量取線段
(2)用分規等分線段
繪圖用品
繪圖紙?jiān)趫D板上的固定
為方便作圖，應將圖紙貼在靠圖板左下角一些。并用丁字尺校正底邊。
2.1.2.3.繪圖用品
2.繪圖鉛筆
硬
軟
軟硬適中
… 4H 3H 2H H
HB
B 2B 3B 4B …
寫
字
或
加
深
細
線
畫
底
稿
線
加
深
粗
線
2.1.2.3.繪圖用品
繪圖鉛筆的磨削形狀
畫底稿、細實線及
寫字的鉛筆形狀
鉛筆應從沒有標記的一端開始使用，保留標記易于識別。
（四棱柱形，其斷面成矩形）
（圓錐形）
畫粗實線的
鉛筆形狀
2.1.2.3.繪圖用品
其它繪圖用品
(2) 擦圖片
(1) 砂紙
用于修磨鉛芯頭
用于修改圖線時遮蓋不需擦掉的圖線
2.1.2.3.繪圖用品
其它繪圖用品
(3) 橡皮 應選用白色軟橡皮。
(6) 膠帶紙 用于固定圖紙。
(4) 墨水 碳素墨水不易凝結，適用于繪圖墨水筆；繪圖墨水干得較快，適用于直線筆。
(5) 刀片 用于削鉛筆和修改圖紙上的墨線。
圖形只能反映物體的結構形狀，物體的真實大小要靠所標注的尺寸來決定。
(１) 機件的真實大小，應以圖樣上所注的尺寸數值為依據，與圖形的大小（即所采用的比例）和繪圖的準確度無關。
(２) 圖樣中（包括技術要求和其它說明文件中）的尺寸，以毫米為單位時，不需標注計量單位的代號或名稱。如果采用其它單位，則必須注明相應的計量單位的代號或名稱。
2.1.1.尺寸注法（GB/T14690-93）
1.標注尺寸的基本規則
2.1.1.尺寸注法（GB/T14690-93）
(３) 圖樣中所標注的尺寸，為該圖樣所示機件的最后完工尺寸，否則應另加說明。
(４) 機件的每一尺寸，一般只標注一次，并應標注在反映該結構最清晰的圖形上。
標注一個尺寸，一般應包括尺寸界線、尺寸線和尺寸數字三個部分，如下圖所示：
2.尺寸三要素
2.1.1.尺寸注法（GB/T14690-93）
3.尺寸標注圖例
2.1.1.尺寸注法（GB/T14690-93）
(1) 尺寸界線用細實線繪制，由圖形的輪廓線、軸線或?qū)ΨQ中心線引出。也可利用圖形的輪廓線，軸線或?qū)ΨQ中心線作尺寸界線。
尺寸界線用來限定尺寸度量的范圍。
4.尺寸界線
2.1.1.尺寸注法（GB/T14690-93）
(3) 角度的數字一律寫成水平方向，即數字鉛直向上。一般注寫在尺寸線的中斷處，必要時，也可注寫在尺寸線的附近或注寫在引出線的上方。
6.尺寸數字
2.1.1.尺寸注法（GB/T14690-93）
(4) 尺寸數字要符合書寫規定，且要書寫準確、清楚。要特別注意，任何圖線都不得穿過尺寸數字。當不可避免時，應將圖線斷開，以保證尺寸數字的清晰。
6.尺寸數字
2.1.1.尺寸注法（GB/T14690-93）
7.常見尺寸注法舉例
2.1.1.尺寸注法（GB/T14690-93）
尺寸數字用來表示所注尺寸的數值,是圖樣中指令性最強的部分。要求注寫尺寸時一定要認真仔細、字跡清楚，應避免可能造成誤解的一切因素。
注寫尺寸數字時應符合下列規定：
(1) 線性尺寸數字的注寫位置：
水平方向的尺寸，一般應注寫在尺寸線的上方；鉛垂方向的尺寸，一般應注寫在尺寸線的左方；傾斜方向的尺寸一般應在尺寸線靠上的一方。也允許注寫在尺寸線的中斷處。
6.尺寸數字
2.1.1.尺寸注法（GB/T14690-93）
(2) 尺寸界線一般應與尺寸線垂直。必要時才允許傾斜，如下圖φ70和φ24尺寸的尺寸界線。
(3) 在光滑過渡處標注尺寸時，必須用細實線將輪廓線延長，從它們的交點處引出尺寸界線。
4.尺寸界線
2.1.1.尺寸注法（GB/T14690-93）
(1) 尺寸線用細實線繪制，其終端有箭頭和斜線兩種形式。
尺寸線用來表示所注尺寸的度量方向。
b.斜線終端：必須在尺寸線與尺寸界線相互垂直時才能使用。斜線終端用細實線繪制，方向以尺寸線為準，逆時針旋轉45°畫出。
a.箭頭終端：適用于各種類型的圖樣，箭頭的形狀大小見（a）所示。
5.尺寸線
2.1.1.尺寸注法（GB/T14690-93）
　 (2) 同一圖樣中，一般只能采用一種終端形式。但當采用斜線終端形式時，圖中圓弧的半徑尺寸、投影為圓的直徑尺寸及尺寸線與尺寸界線成傾斜的尺寸，這些尺寸線的終端應畫成箭頭。
5.尺寸線
2.1.1.尺寸注法（GB/T14690-93）
(3) 當采用箭頭終端形式,遇到位置不夠畫出箭頭時,允許用圓點或斜線代替箭頭。
5.尺寸線
2.1.1.尺寸注法（GB/T14690-93）
(4) 尺寸線必須單獨畫出，不能用其他圖線代替。一般也不得與其他圖線重合或畫在其延長線上。
(5) 標注線性尺寸時，尺寸線必須與所標注的線段平行。
5.尺寸線
2.1.1.尺寸注法（GB/T14690-93）
方法一：水平尺寸的數字字頭向上；鉛垂尺寸的數字字頭朝左；傾斜尺寸的數字字頭應有朝上的趨勢。
(2) 線性尺寸數字的注寫方向：
線性尺寸數字的注寫方向，有兩種注寫方法。
6.尺寸數字
2.1.1.尺寸注法（GB/T14690-93）
應盡可能避免在30°內標注尺寸。
當無法避免時，可這樣注寫。
6.尺寸數字
2.1.1.尺寸注法（GB/T14690-93）
方法二：對于非水平方向的尺寸，其尺寸數字可水平注寫在尺寸線的中斷處。
一般應盡量采用方法一注寫。
在不致引起誤解時，允許采用方法二注寫。
6.尺寸數字
2.1.1.尺寸注法（GB/T14690-93）
方法二：對于非水平方向的尺寸，其尺寸數字可水平注寫在尺寸線的中斷處。
一般應盡量采用方法一注寫。
在不致引起誤解時，允許采用方法二注寫。
6.尺寸數字
行業不同,表達設計者設計意圖的方式也不完全一樣.技術圖樣是設計者的設計方案正確實施的保證和依據,是使用最廣泛、基本的技術語言。常見的技術圖樣有機械制造業的機械圖、線路圖等。
二、機械加工圖的識讀
機械圖包括零件圖和裝配圖。表示機械零件結構、大小及技術要求的圖樣稱為零件圖，是制造和檢驗零件用的圖樣。
（一）讀零件圖的作用、方法、步驟
讀零件圖就是根據圖樣想象出零件的結構形狀，搞清零件的大小、技術要求和零件的用途及加工的方法
圖框右下角一般有標題欄，如圖所示的格式。標題欄中文字方向?yàn)樽x圖方向。
從標題欄中，可以了解零件的名稱、比例、圖號，制造該零件的材料及數量已對零件有一個初步的了解，必要時還可了解一下零件在部件中位置及作用。
1、讀標題欄
練習讀標題欄
同學們，從標題欄中你能了解有關此零件圖的哪些信息？
2、分析視圖，想出零件的形狀
弄懂零件的形狀，是讀零件圖的主要環節。通過對視圖表達方案的分析，大致弄懂該零件的結構特點，然后再通過形體分析和線面分析，結合剖視圖的剖切位置和投影關系，逐步弄懂形狀。
結合本零件圖并參考課本53頁中的表格回答以下問題
例：軸套類零件，如圖所示
1、圖中 7的默認單位是什么？又代表何意義？
2、此零件共有多少圓柱體組成？
3、分析尺寸
了解零件圖上標注的尺寸，就能知道零件的大小。首先分析長、寬、高3個方向的基準；從基準出發，找出主要尺寸，在以零件形狀結構分析為線索，找出個部分的定形尺寸和定位尺寸。在找定位尺寸時，應搞清它的定位基準。通過尺寸分析，對零件的構造、作用等多方面情況可進一步加深理解。
1、圖中所有圓柱體的直徑和高分別是多少？
2、此零件的總長是多少？
思考：
4、了解技術的要求
圖形和尺寸看懂以后，就要了解零件有哪些技術要求，技術要求就是制造零件的質量指標。
如：表面粗糙度、材料、表面涂覆、尺寸公差與行位公差等。
2、Ф70-0.01 代表什么意義
3、 c 代表的意義？
◎
Φ0.03
C
4、 又代表何意義？
⊥
Φ0.05
C
5、 代表何意義
1、 代表的意義？
思考：
5、綜合考慮
最后把該零件的形狀、結構、尺寸和技術要求綜合起來考慮，是頭腦中對零件有個整體輪廓。
練習1：
兩小孔間的距離是多大？
此零件共有多少圓槽組成？它們是如何分布的 且各圓槽的直徑和高又是多少
此圓槽內壁的表面的粗糙程度Ra值是多少
零件此處表面的粗糙程度Ra值又是多少
練習2:
如左圖，你能否從千斤頂?shù)钠室晥D和俯視圖看出其是由哪些部件組成？
(二)線路圖的識讀
線路圖是指導電子產品生產的技術圖樣,包括系統圖、框圖、電路圖、接線圖、邏輯圖、印刷版圖、說明書用圖等。
讀電路圖，必須了解《電器圖用圖形符號（GB4728)》中的詳細規定，并掌握常用元器件的圖形符號、文字符號、項目代號、導線和接線端子的標記符號，名詞術語等。
讀圖步驟：
1、找出該電路有哪些功能單元構成，并定性分析各功能單元的工作原理。
2、找出該電路的主要信號是什么，然后找出該信號的流向。
3、找出供電電路供電。
4、用總體框圖進行整體分析。
5、定量作分析后估算
如圖：
SA-1為限溫器開關，SA-2為控溫器開關，
自動限溫保溫電飯煲的電路圖
FU為保險絲，電流太大時會自動斷開；
EH2 為主加熱器，主要用于煮飯；EH1 為副加熱熱器，主要用于保溫
HL2 為EH2 工作時的指示燈（在煮飯狀態時發亮）， HL1 為EH1 工作時的指示燈（在保溫狀態時發亮）。
R2 為EH2 的限流電阻，調節R2 的阻值大小，可以將流過EH2 的電流大小調到適合的程度；R1 為EH1 的限流電阻，調節R1 的阻值大小，可以將流過EH1 的電流調到適合的程度 。
XP1 、XP2 為接入220V交流電的插頭，PE為接地線插頭（連接電飯煲的外殼，起安全保護作用），它們一起構成一個三腳電源插頭 。
(1)功能元件介紹
例:電飯煲電路的識讀
A、煮飯過程
XP1 、XP2接220v交流電源，設某瞬間XP1為電源正端，XP2為負端，按下SA按鍵，此時SA-1開關接通，SA-2斷開。
煮飯過程分析：此時EH2主加熱器發熱，使鍋內溫度升高，鍋內的米經過吸水，旺火加熱至沸騰，并使鍋內溫度在100℃的水沸溫度保持20min左右，熱量充分對流，水分不斷蒸發，直到飯熟水干時，鍋內溫度迅速升高。當鍋底米飯溫度達到101~105℃時，SA-1自動斷開，切斷了主加熱器EH2的電源，煮飯過程完成。
煮飯過程動畫演示
電源流向?yàn)椋篨P1 FU SA-1 EH2 XP2
(2)信號流向分析
煮飯指示燈：當SA-1接通時，SA-2斷開。
電源流經指示燈流向?yàn)椋篨P1 FU R2 HL2 EH1 XP2
B、保溫過程
當鍋底米飯溫度達到101~105℃時，SA-1自動斷開，SA-2自動接通，220V交流電電流流向?yàn)椋篨P1 FU SA-2 EH1 XP2
EH1保溫（副）加熱器開始通電發熱，由于副加熱器功率較小，所以只起到保溫作用。
保溫指示：由于SA-1開關斷開，所以A、B兩點不再被短路，220V交流電電流流向?yàn)椋?br/>XP1 FU R1 HL1 B EH2 XP2
HL1由于通電而發亮，顯示工作狀態為保溫狀態。同時，由于SA-2接通，A、C兩點被短路，HL2兩端無電壓，煮飯指示燈熄滅。
保溫過程動畫演示
練習:燈泡兩度可調電路的識讀
(3)功能框圖分析
(1)對圖中的功能元件分析
(2)信號流向分析
