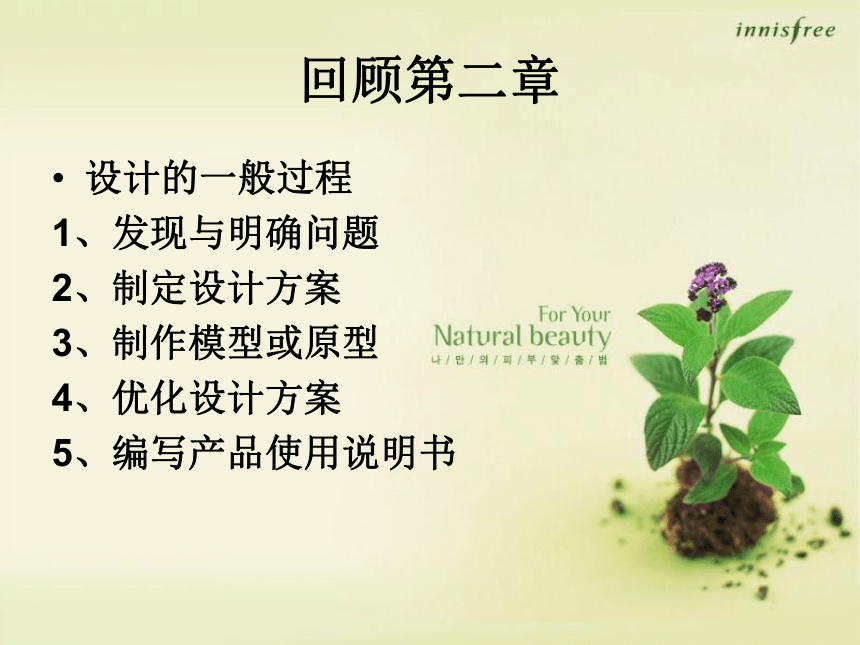

回顧第二章
設計的一般過程
1、發現與明確問題
2、制定設計方案
3、制作模型或原型
4、優化設計方案
5、編寫產品使用說明書

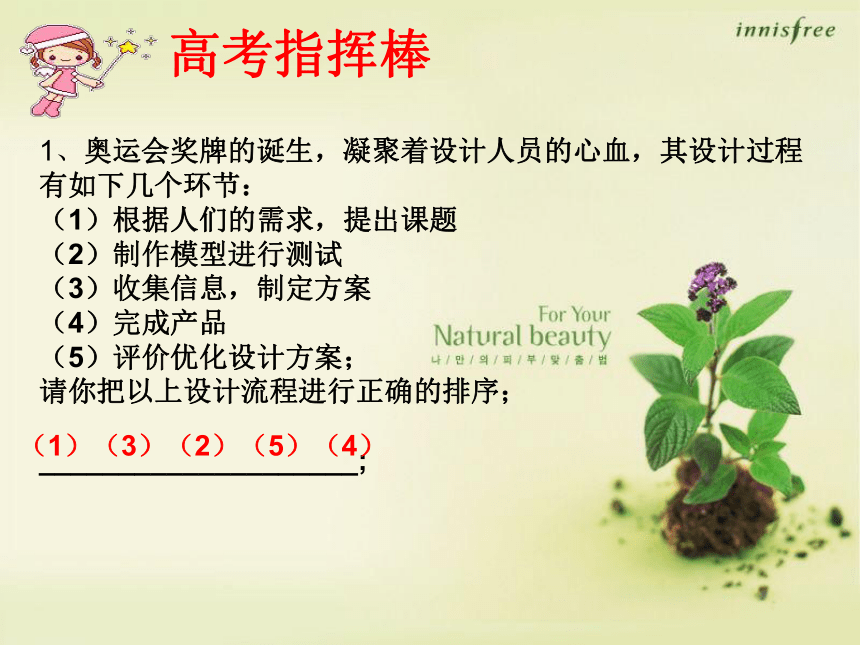

高考指揮棒
1、奧運會獎牌的誕生，凝聚著設計人員的心血，其設計過程有如下幾個環節：
（1）根據人們的需求，提出課題
（2）制作模型進行測試
（3）收集信息，制定方案
（4）完成產品
（5）評價優化設計方案；
請你把以上設計流程進行正確的排序；
____________________;
（1）（3）（2）（5）（4）

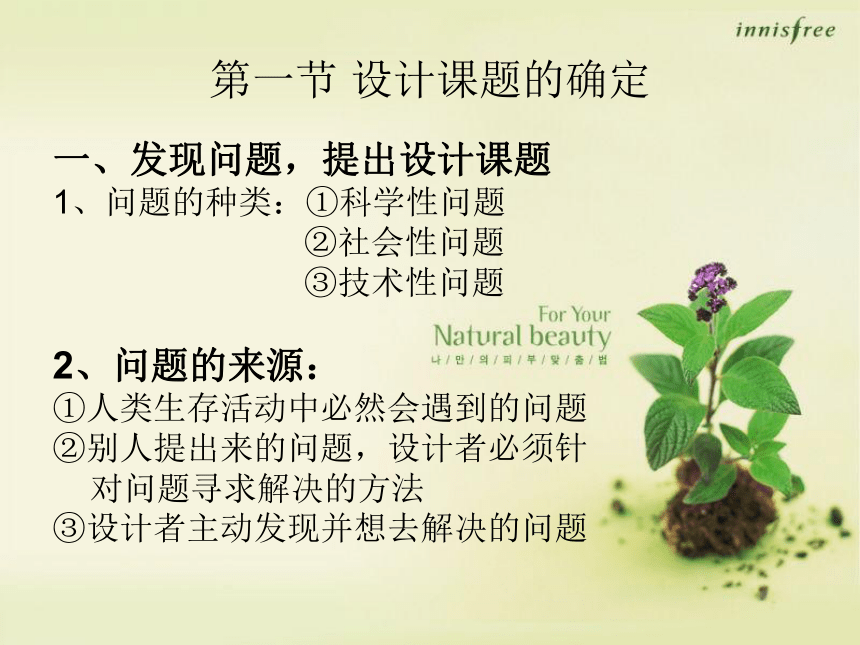

第一節 設計課題的確定
一、發現問題，提出設計課題
1、問題的種類：①科學性問題
②社會性問題
③技術性問題
2、問題的來源：
①人類生存活動中必然會遇到的問題
②別人提出來的問題，設計者必須針
對問題尋求解決的方法
③設計者主動發現并想去解決的問題
3、發現問題的途徑和方法：
①觀察日常生活
②收集和分析信息
③技術試驗和技術研究
二、明確要求，進行設計定位：
設計要求包括應達到的標準和所受
到的限制。

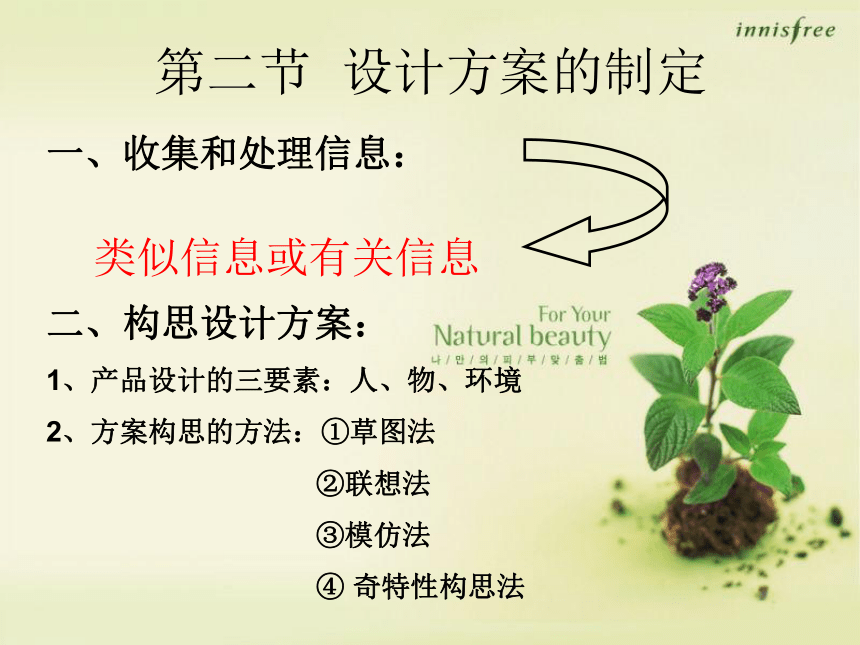

第二節 設計方案的制定
一、收集和處理信息：
類似信息或有關信息
二、構思設計方案：
1、產品設計的三要素：人、物、環境
2、方案構思的方法：①草圖法
②聯想法
③模仿法
④ 奇特性構思法

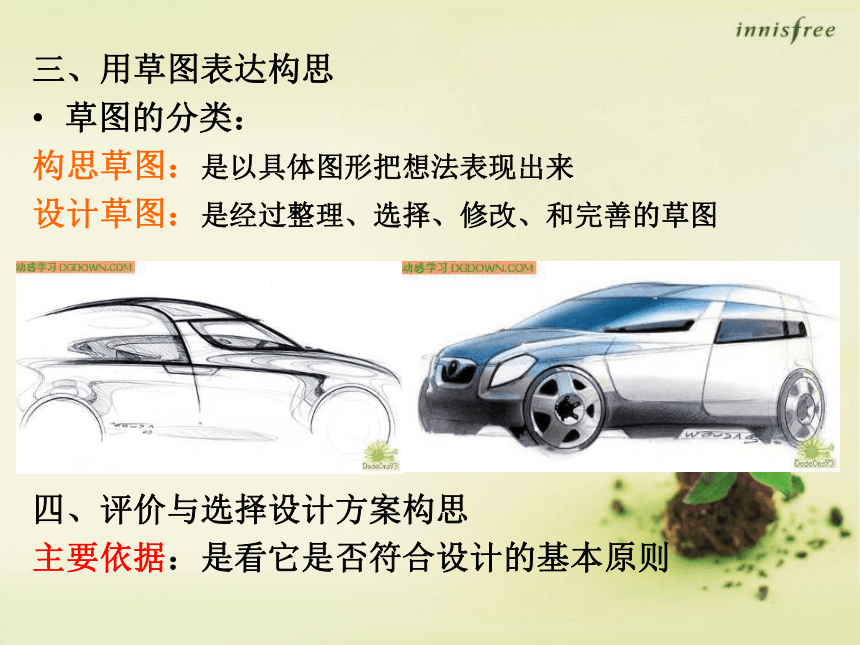

三、用草圖表達構思
草圖的分類：
構思草圖：是以具體圖形把想法表現出來
設計草圖：是經過整理、選擇、修改、和完善的草圖
四、評價與選擇設計方案構思
主要依據：是看它是否符合設計的基本原則
一、技術語言：
技術語言是一種在技術活動中進行信息交流的特有的語言形式。
第三節 設計的表達和交流
二、常見的技術語言：
圖樣、圖表
模型、符號

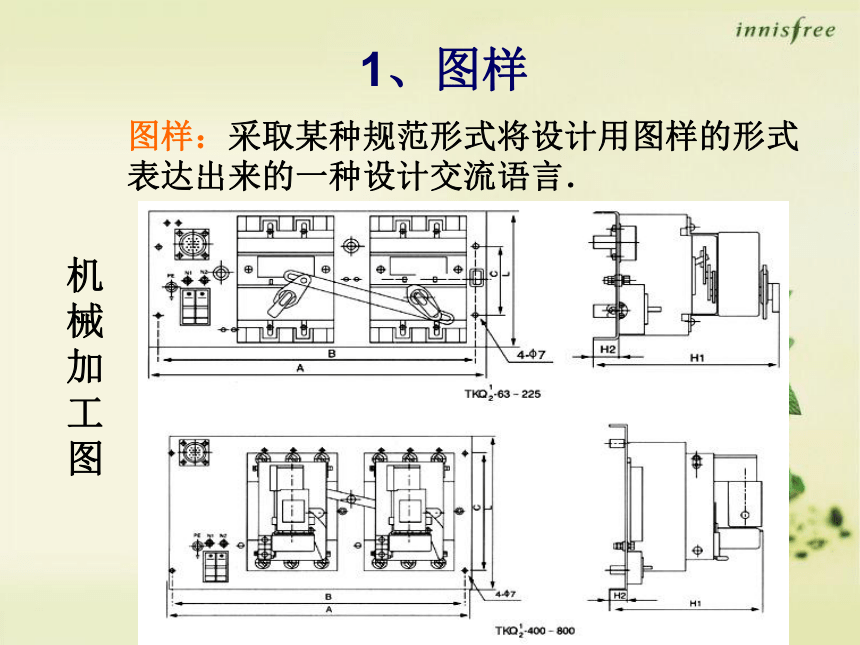

機械加工圖
1、圖樣
圖樣：采取某種規范形式將設計用圖樣的形式
表達出來的一種設計交流語言．

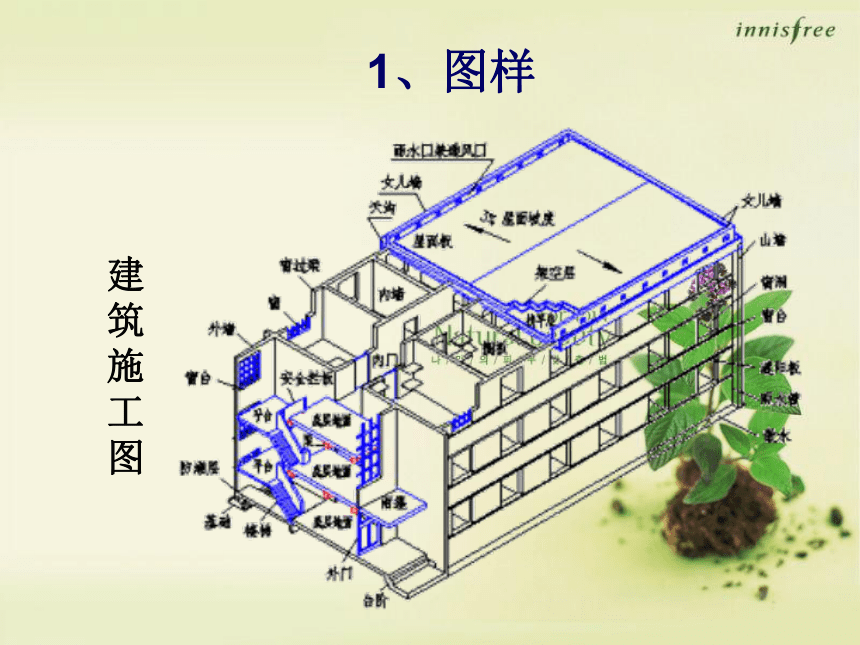

建筑施工圖
1、圖樣

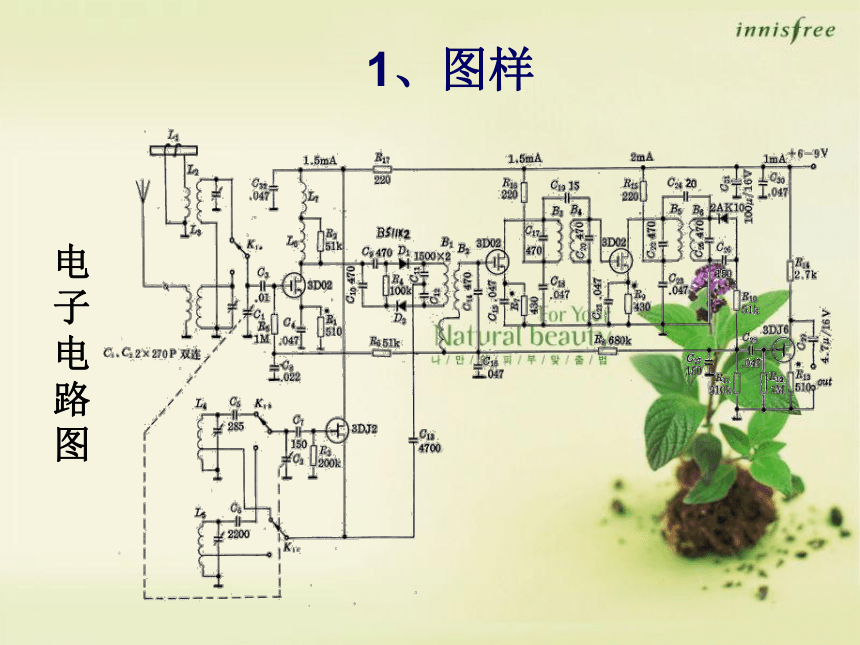

電子電路圖
1、圖樣
吉祥物圖樣
奧運會會徽?qǐng)D樣
1、圖樣

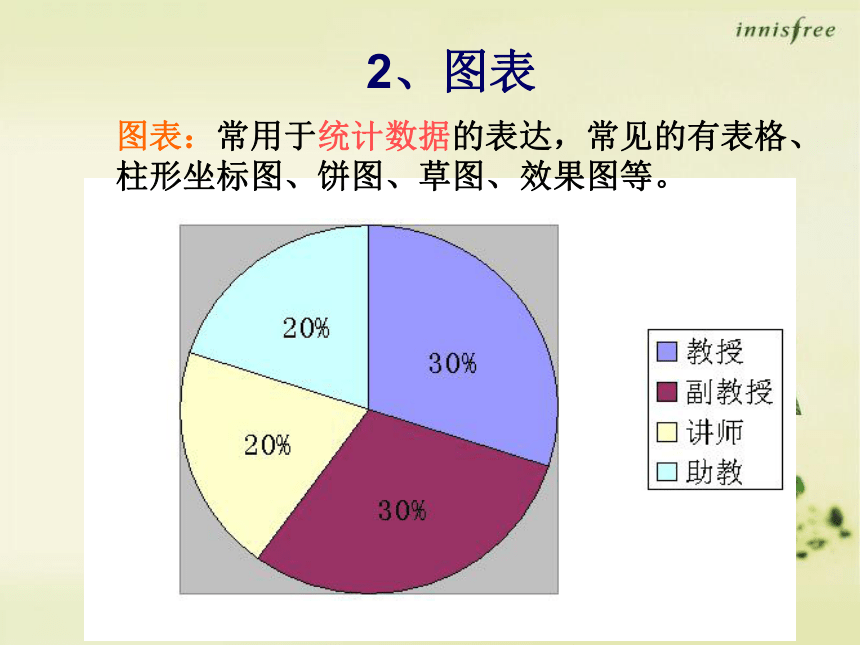

2、圖表
圖表：常用于統計數據的表達，常見的有表格、
柱形坐標圖、餅圖、草圖、效果圖等。
2、圖表
3、模型
模型：根據實驗、圖樣放大或縮小而制作的樣品，一般
用于展覽或?qū)嶒?yàn)。常用于建筑或汽車設計方面。
3、模型
寺廟模型
3、模型
4、符號語言
禁止駛?cè)?br/>禁止非機動車通行
禁止掉頭
緊急出口
環形交叉路口
小心中毒
必須帶防護口罩
禁止車輛長時停放
5、標志、符號語言
保時捷
法拉利
勞斯萊斯
奔馳
奧迪
寶馬
2、
2、
5、標志、符號語言
三、尺寸標注：尺寸界線、尺寸線、尺寸數字
尺寸標注舉例
標注直徑尺寸
標注半徑尺寸
標注形體尺寸
用于進行設計交流的圖通常有兩種：
透視圖
三視圖
透視圖
我們都知道，物體離我們?cè)竭h(yuǎn)，看上去就越小。下圖中，跑道越遠處越窄小，其平行線在遠處聚集在一起，看似在同一點中消失。按照這種規律繪出來的圖就是透視圖，它是一種最具真實感的立體圖。
透視圖的種類
一點透視：
二點透視
三點透視
一點透視：常用于畫室內設計效果圖
透視圖的應用
二點透視：常用于畫產品設計效果圖
三點透視：常用于畫建筑物的效果圖
練習題：
1、王強父母想把自家的客廳裝修得美觀些，請你幫忙構思設計并繪畫效果圖，則應采用（ ）
A、三點透視
B、兩點透視
C、一點透視
問題:
答案：不能
1、一個方向的投影能不能完整地表達物體的形狀和大小 ，能不能區分不同的物體？
四、三視圖
⒈ 三投影面體系（圖 3-23）
用三個互相垂直相交的平面，構成三投影面體系，其中：
正立投影而V（簡稱正面）；
水平投影面H（簡稱水平面）；
側立投影面W（簡稱側面）；
OX、OY、OZ稱為投影軸，O稱為原點。
將物體置于三投影面體系中，使物體主要表面平行或垂直于投影面。用正投影法分別向V、H、W面投影，即得到物體的三個視圖。
5、三視圖的投影規則
主視圖
左視圖
俯視圖
長對正
高平齊
寬相等
3、三視圖的展開
即將三個視圖畫在一個平面上；將三投影面展開，V面不動，H面繞OX軸向下旋轉90度，W面繞OZ軸向右旋轉90度
做完圖要檢查：
主俯視圖長對正，主左視圖高平齊，左俯視圖寬相等。
三視圖的繪制：
1、形體分析
2、選主視圖
3、根據步驟逐一繪制
主視圖、左視圖、俯視圖
第三章 體驗設計實踐
體 驗 設計 實 踐
設計課題的確定
設計方案的制定
設計的表達與交流
發現問題，提出設計問題
明確要求，進行設計定位
收集和處理信息
構思設計方案的方法
用草圖表達構思
評價與選擇設計方案構思
制圖標準
三視圖
透視圖
繪圖工具及用品
考點梳理
1、制圖標準——在圖樣上標注尺寸
2、三視圖原理、三個視圖的投影關系
