第二節 探究結構
穩定性與強度
CoobingBoy
課堂小游戲
哪到底什么樣的結構是穩定的，什么樣的結構又是不穩定的？

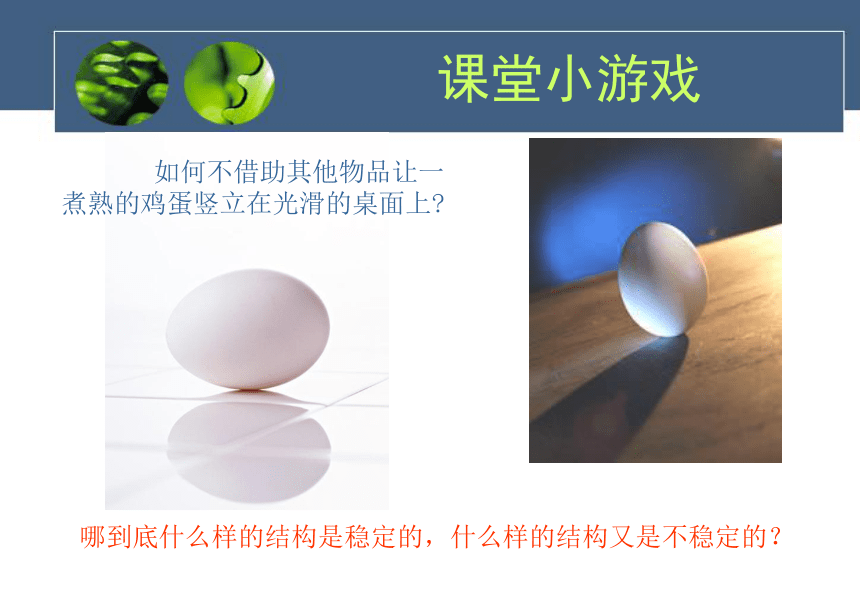

如何不借助其他物品讓一煮熟的雞蛋豎立在光滑的桌面上
一、結構與穩定性

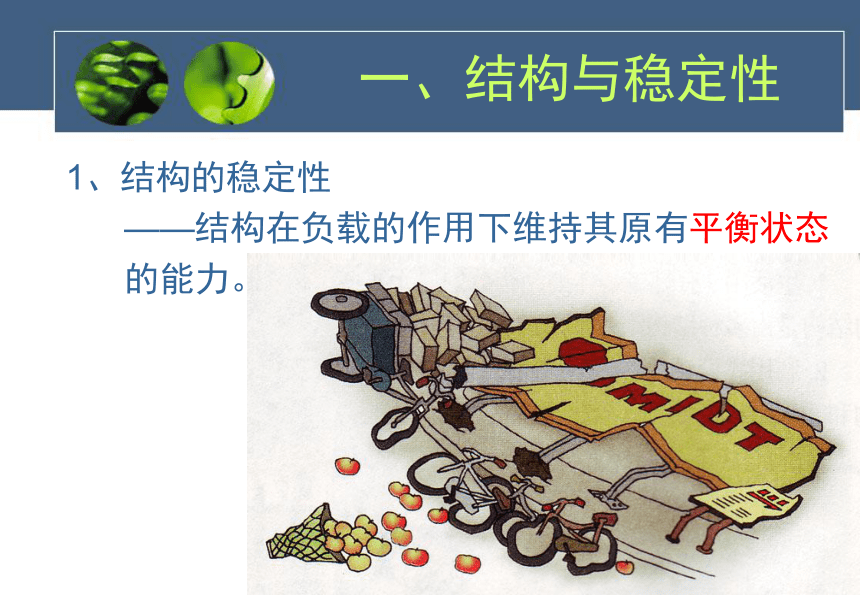

1、結構的穩定性
——結構在負載的作用下維持其原有平衡狀態
的能力。

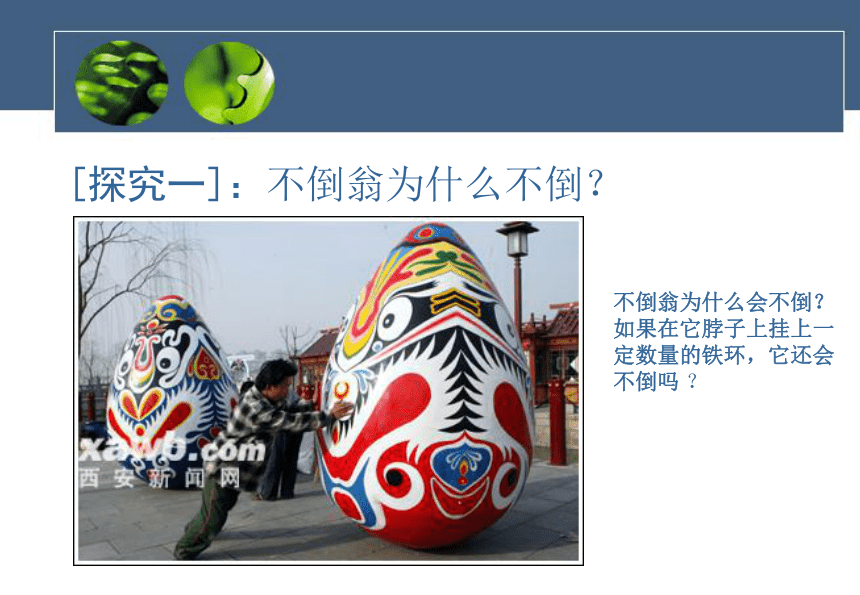

[探究一]：不倒翁為什么不倒？
不倒翁為什么會不倒？如果在它脖子上掛上一定數量的鐵環，它還會不倒嗎 ？

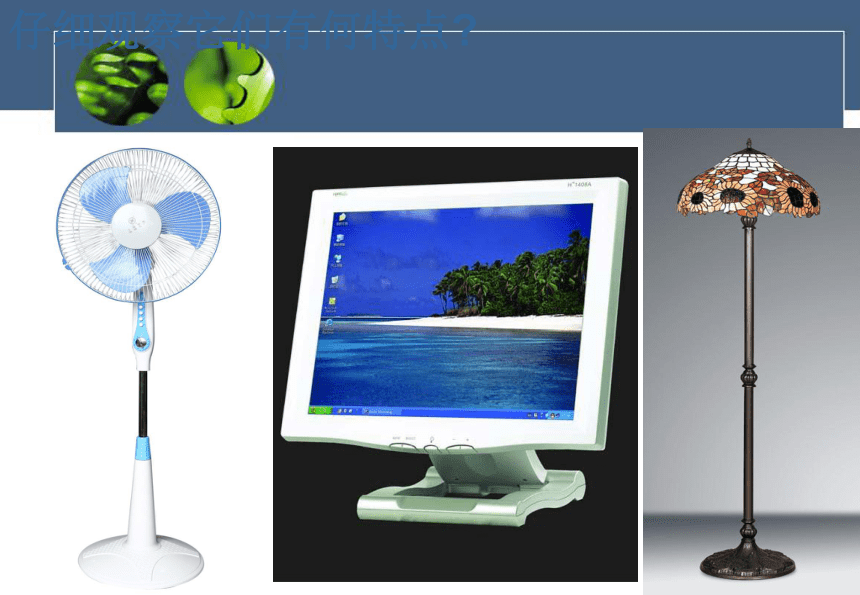

仔細觀察它們有何特點

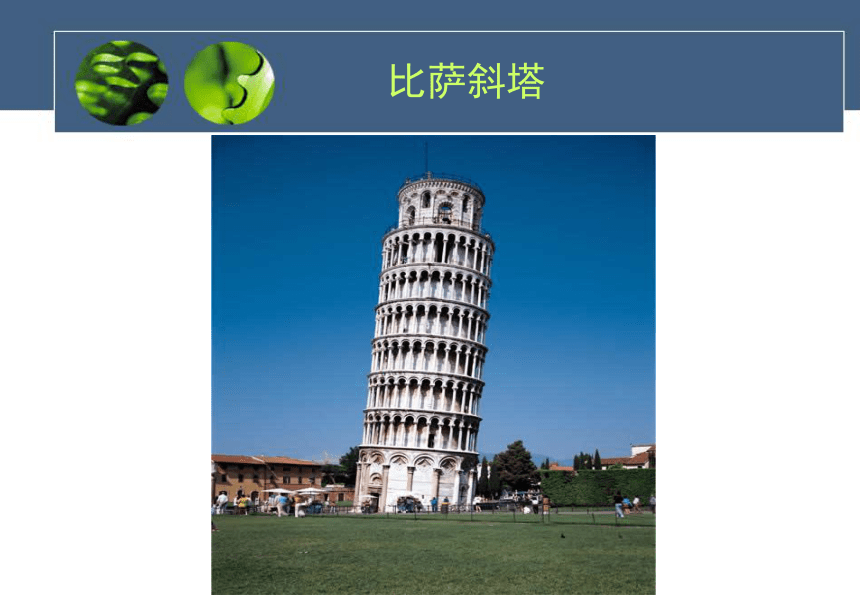

比薩斜塔

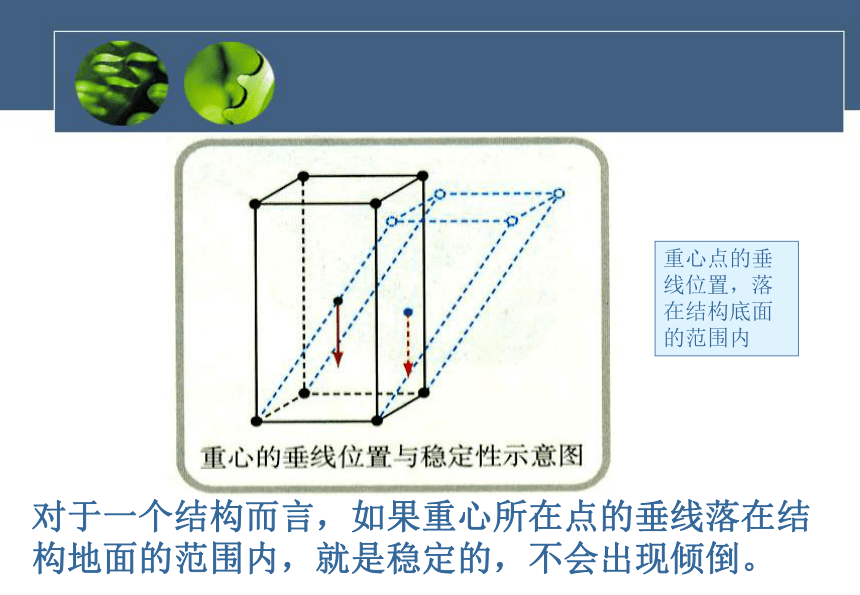

對于一個結構而言，如果重心所在點的垂線落在結構地面的范圍內，就是穩定的，不會出現傾倒。
重心點的垂線位置，落在結構底面的范圍內

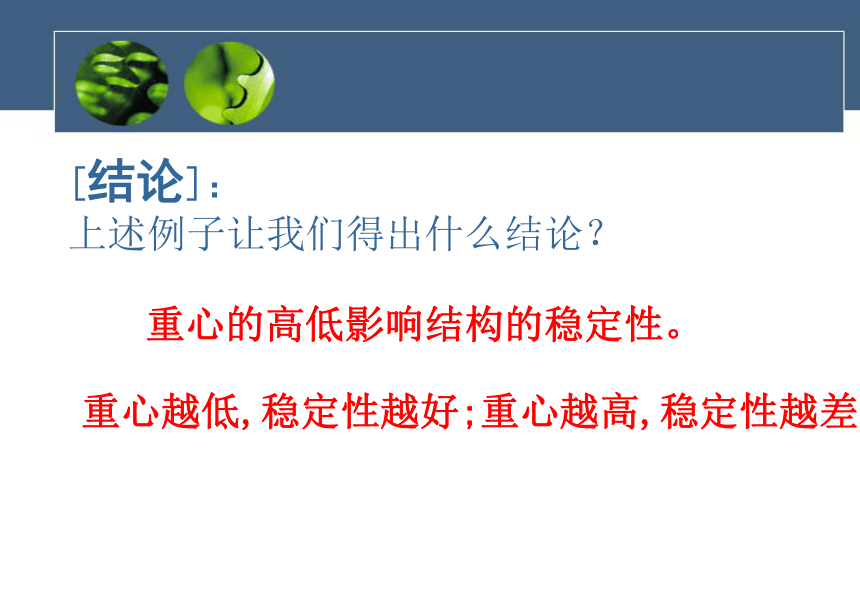

[結論]：
上述例子讓我們得出什么結論？
重心的高低影響結構的穩定性。
重心越低,穩定性越好;重心越高,穩定性越差。
大 壩

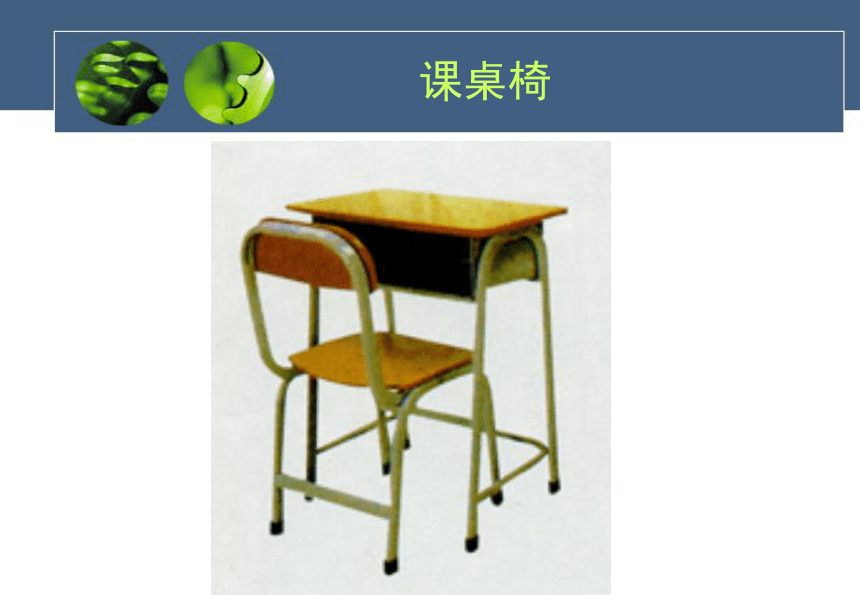

課桌椅

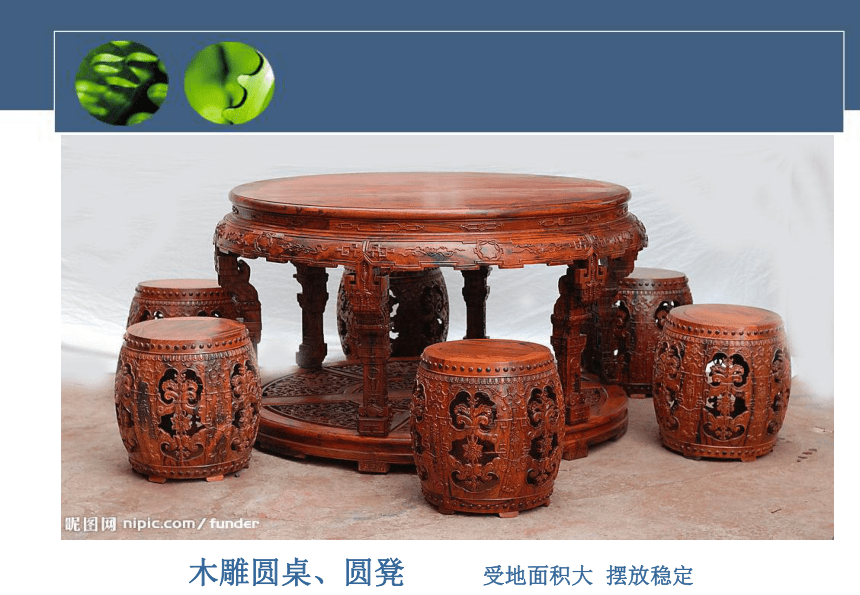

木雕圓桌、圓凳 受地面積大 擺放穩定

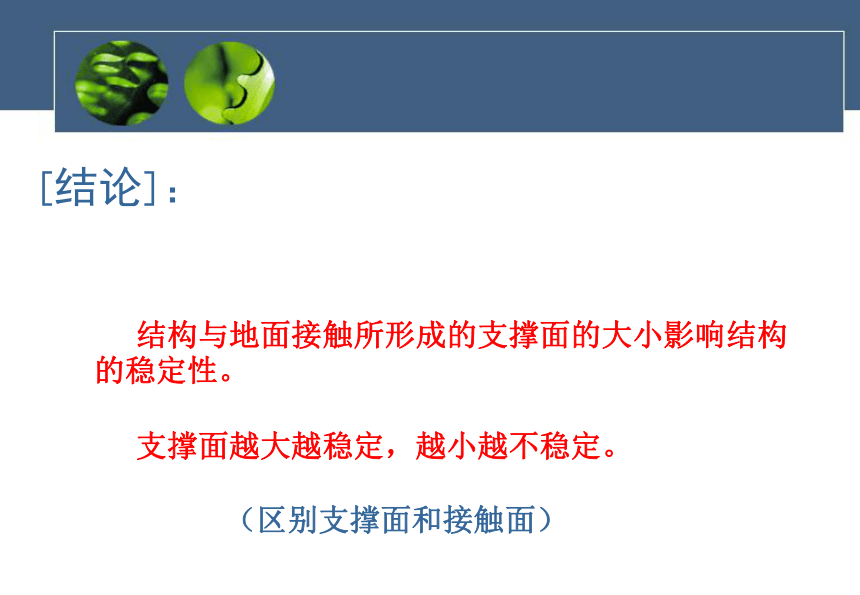

[結論]：
結構與地面接觸所形成的支撐面的大小影響結構的穩定性。
支撐面越大越穩定，越小越不穩定。
（區別支撐面和接觸面）
[探究三]：怎樣讓一本書更好地直立在桌面上？
[得出結論]：
書的直立讓我們得出什么結論呢？
結構或構件的形狀影響其穩定性。
[鏈接生活現象]：
請同學們想一想生活中有哪些事例是運用改變結構形狀來增加穩定性？
[教師總結]：
影響結構穩定性的主要因素：
1、重心位置的高低
2、結構與地面接觸所形成的支撐面的大小
3、結構的形狀
[案例分析]：靜止狀態的單車如何保持穩定？
綜合評價
支撐方式
單腳支撐
雙腳支撐
重心
位置
支撐
面積
支撐結構
[活動實踐題]：
請同學們結合本節課內容從結構與穩定性的角度出發為某公司在如圖的十字街口位置設計一個穩固的巨幅街頭廣告牌！ （用文字、圖樣說明自己的設計）
北
西
該地區夏季雷雨天氣常伴有較強的東南風。
巨幅廣告牌 風中“蕩秋千”
[知識拓展]
結構的穩定性在日常生活中有著廣泛的運用，在很多時候我們利用穩定的結構抵抗外力、承受負載，另一方面有時也利用不穩定來為我們生活提供便利。
例如：
1、用倒置的啤酒瓶預報地震
2、在水桶的一邊掛上重物打水
“以人為本”
結構的強度(Strength)是指結構具有抵抗被外力破壞的能力.
海嘯
大壩
二、結構與強度
拔河
繩子的強度
汶川地震
唐山地震
結構的 材料
不同材料構成的結構，其強度各不相同。有抗拉力、壓力、剪切力和扭曲力性能的，所以在不同結構不同要求中，選擇不同特性的材料。
梁的示意圖
壓力
拉力
跳板材料
結構形狀
各種形狀的橫截面構件，所承受力的程度是不一樣的。
三角形是框架結構最基本的形狀之一，結實、穩定、材料最少。在四邊形、六邊形構件中，加上三角形支撐件，就可大大增加構件的牢固程度。
1）鉸連接：被連接的構件在連接處不能相對移動，但可相對轉動，具體有松螺栓、松鉚等。
結構的連接方式
2）剛連接：被連接的構件在連接處既不能相對移動，也不能相對轉動，具體有榫接、膠接、焊接、固定鉚接等。
榫接
膠接
焊接
比較左圖中同一結構的幾種連接方式,請預言哪種連接方式的強度更好。
比一比
