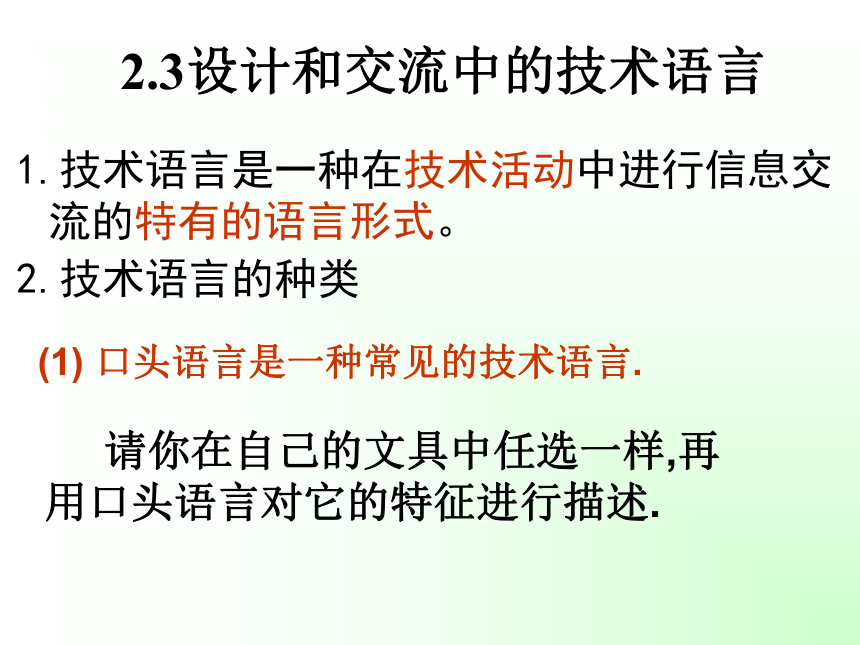

1.技術語言是一種在技術活動中進行信息交流的特有的語言形式。
(1) 口頭語言是一種常見的技術語言.
請你在自己的文具中任選一樣,再用口頭語言對它的特征進行描述.
2.技術語言的種類
2.3設計和交流中的技術語言
2.技術語言的種類
一、技術語言的種類和應用

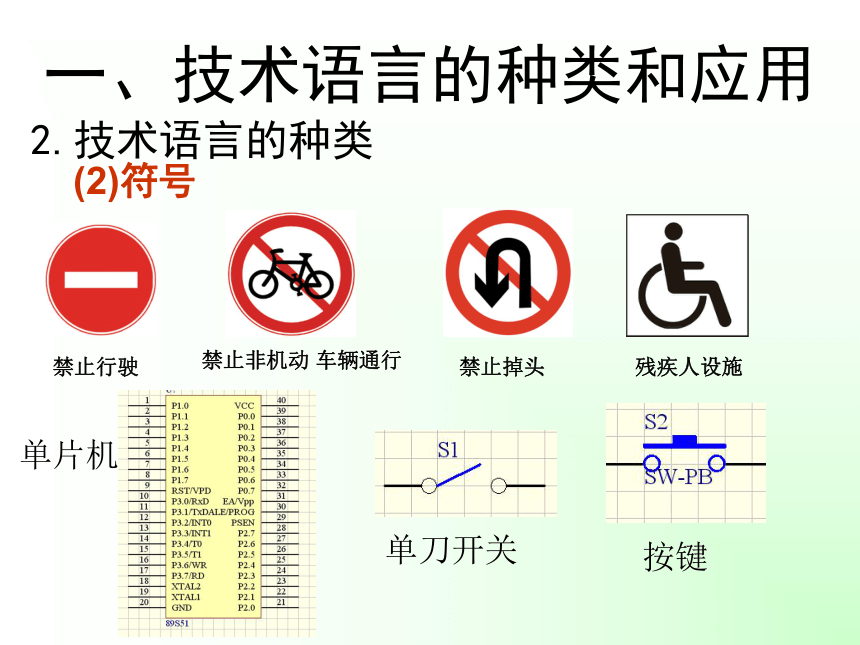

(2)符號
禁止行駛
禁止非機動 車輛通行
禁止掉頭
殘疾人設施

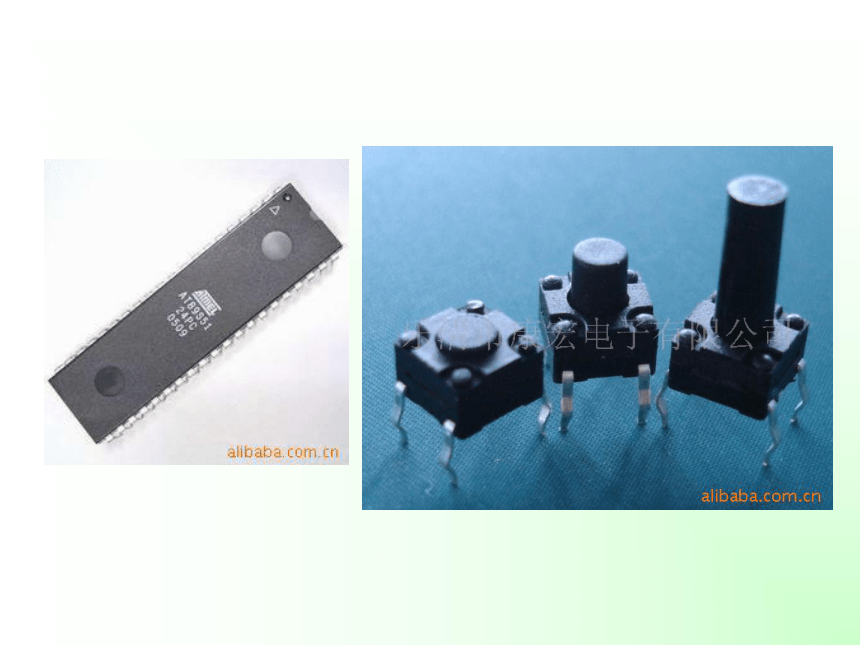

單片機
單刀開關
按鍵
建筑施工圖
(3)圖樣------在工程技術中最常用的一種表達、交流工具。

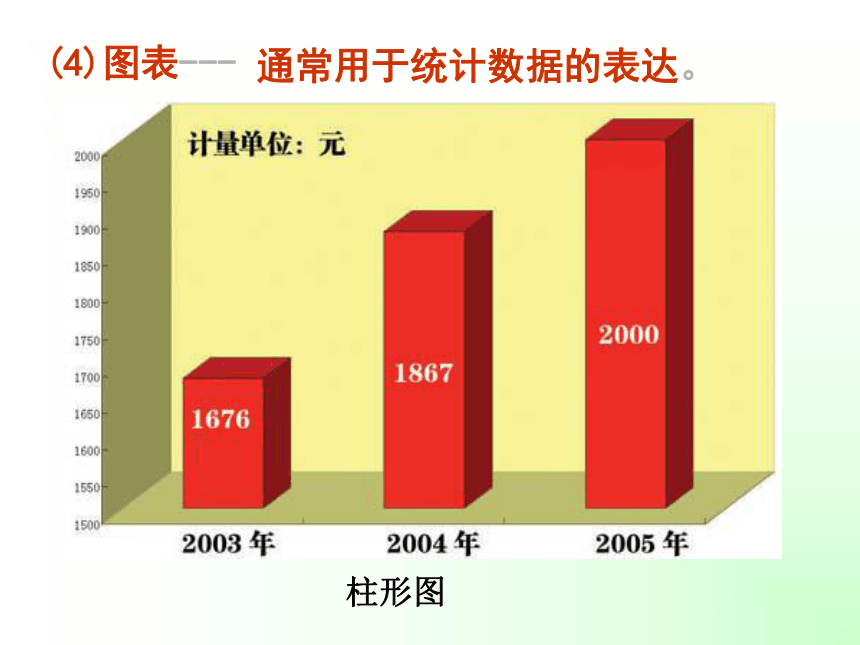

柱形圖
(4)圖表---
通常用于統計數據的表達。
2.技術語言的種類

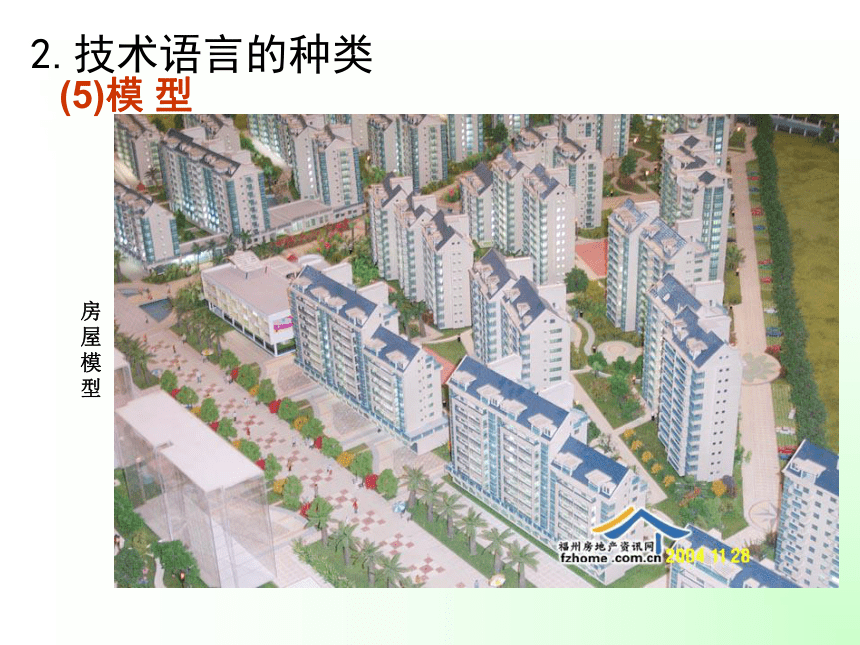

(5)模 型
房屋模型
2.技術語言的種類
旗
語
(6)肢體語言
(7)聲音
聲音也是一種技術語言，如號音、汽笛、喇叭等在表達某些特殊信息時發出的聲音，如摩爾斯電碼
2.技術語言的種類
一、技術語言的種類和應用
(8)計算機語言
設計和交流中的技術語言
二、機械制圖與識圖基礎
圖紙幅面與格式
制圖標準
圖框格式
圖框是圖紙上限定繪畫區域的線框，必須用粗實線繪畫。其格式分為留有裝訂邊和不留有裝訂邊兩種。
標題欄
比例
字體
圖線及畫法
畫法規則
常用制圖工具
圖板、丁字尺、三角板圓規、鉛筆
繪圖鉛筆的軟硬用字母“H”和“B”表示。
H前的值越大，表示鉛心越硬。B前的值越大則表示鉛心越軟。
HB表示軟件適中。
投影法:用物體的影子表達物體的形狀和大小的方法
投影法
中心投影法：過一個投影中心（點光源）將物體投影到某投影面上的方法
平行投影法：把光源移到無限遠處，用平行光將物體投影到某投影面上的方法
1、投影：介紹幾種投影
中心投影法
投射中心、物體、投影面三者之間的相對距離對投影的大小有影響。度量性較差。投射線、物體、投影面構成了投影的三要素。
中 心 投 影 特 性
物體位置改變，投影大小也改變。
投射線
物體
投影面
投影
投射中心
平行投影法
平 行 投 影 特 性
投影大小與物體和投影面之間的距離無關 度量性較好。
工程圖樣多數采用正投影法繪制。
正投影法
斜投影法
2、正投影的基本特性
（1）真實性
當物體上的平面（或直線），與投影面平行時，它的投影反映了實形（或實長）。
（2）收縮性
當物體上的平面（或直線），與投影面垂直時，它的投影積聚為一直線(或一點)。
（3）積聚性
當物體上的平面（或直線），與投影面傾斜時，它的投影縮?。ɑ蚩s短），并產生變形。
比較下圖不同形狀的3個物體投影的形狀大??？
由圖中三個不同的物體在同一投影面上的視圖完全相同，可知要反映物體的完整形狀和大小，必須有幾個不同投影方向得到的視圖。
