棚室屋架結構分析

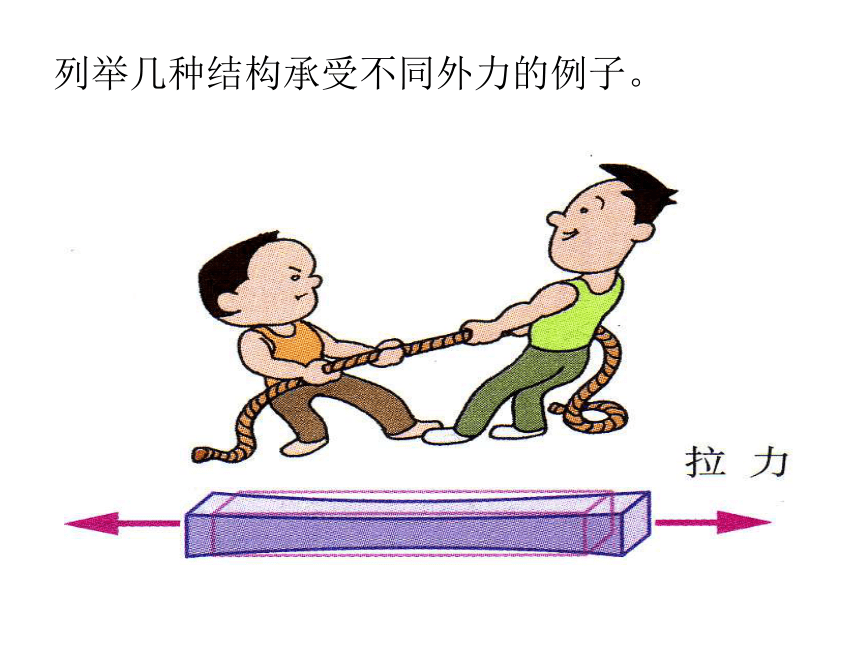

列舉幾種結構承受不同外力的例子。

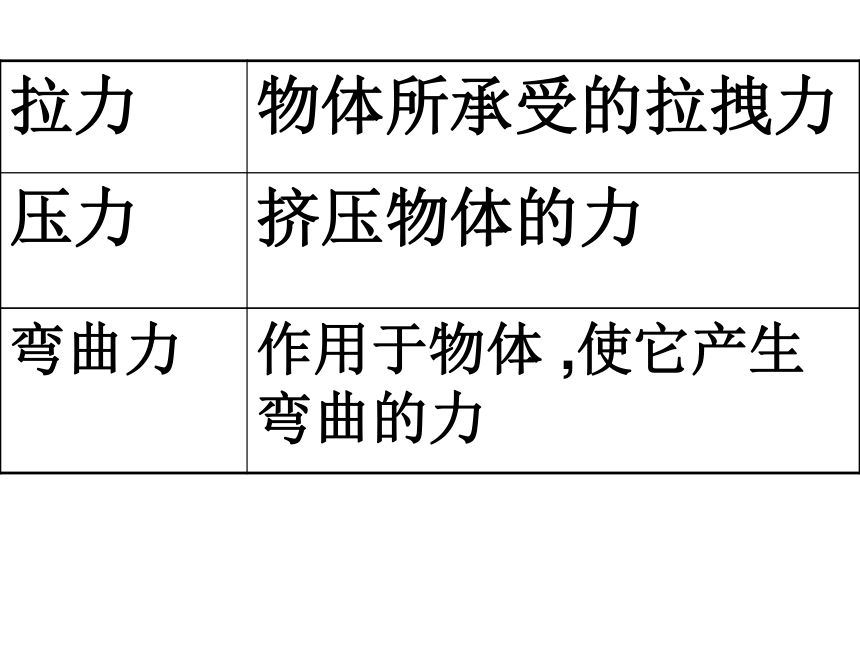

拉力 物體所承受的拉拽力

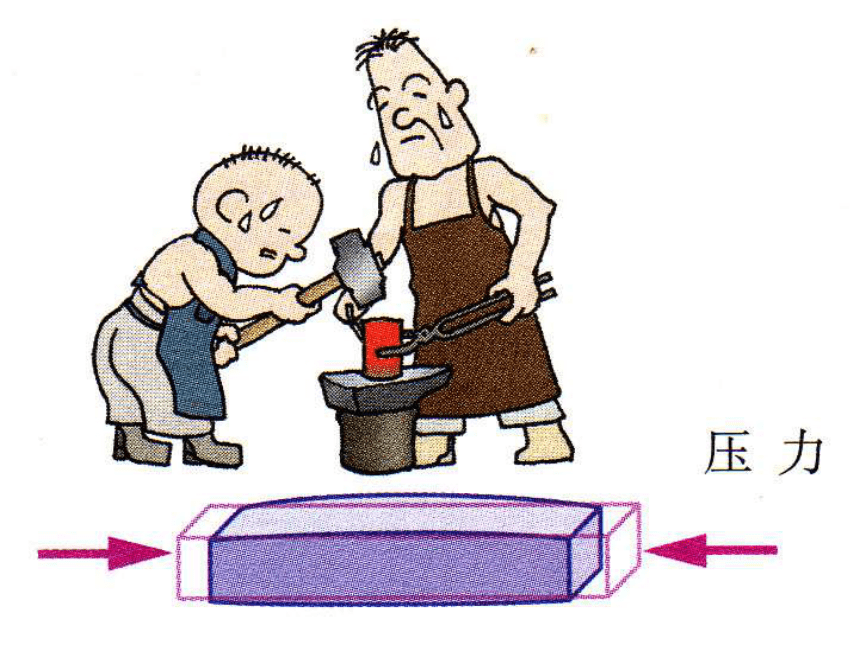

壓力 擠壓物體的力
彎曲力 作用于物體 ,使它產生彎曲的力

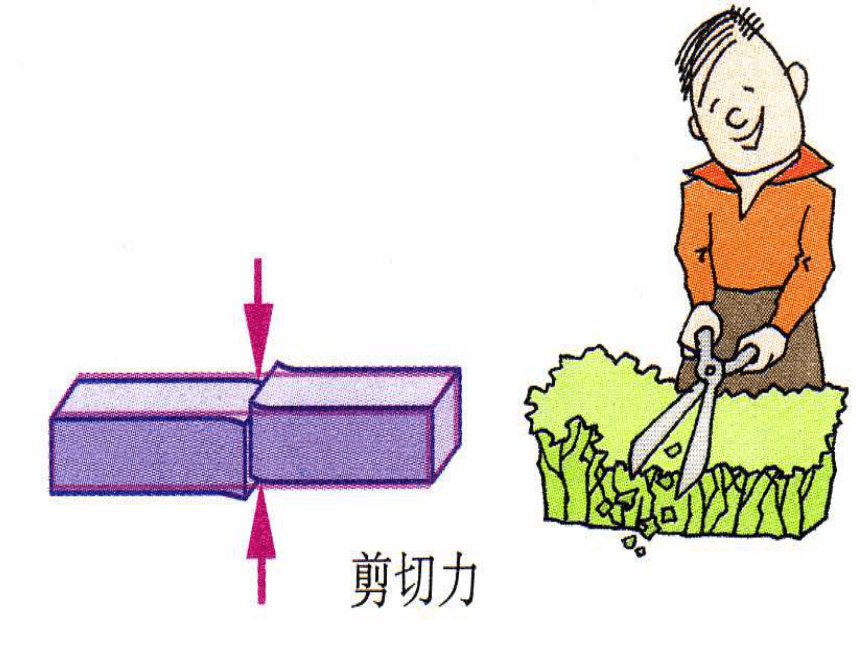

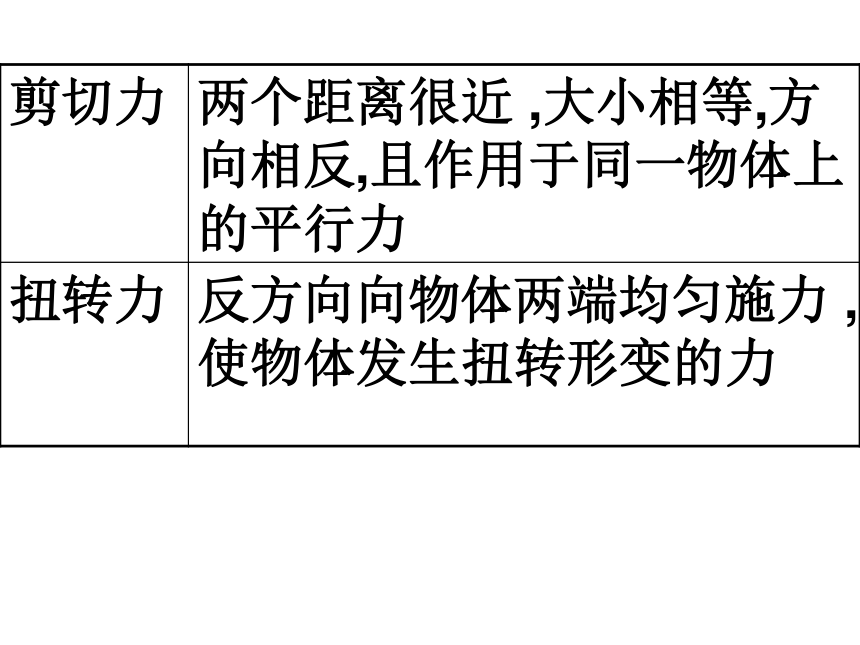

剪切力 兩個距離很近 ,大小相等,方向相反,且作用于同一物體上的平行力

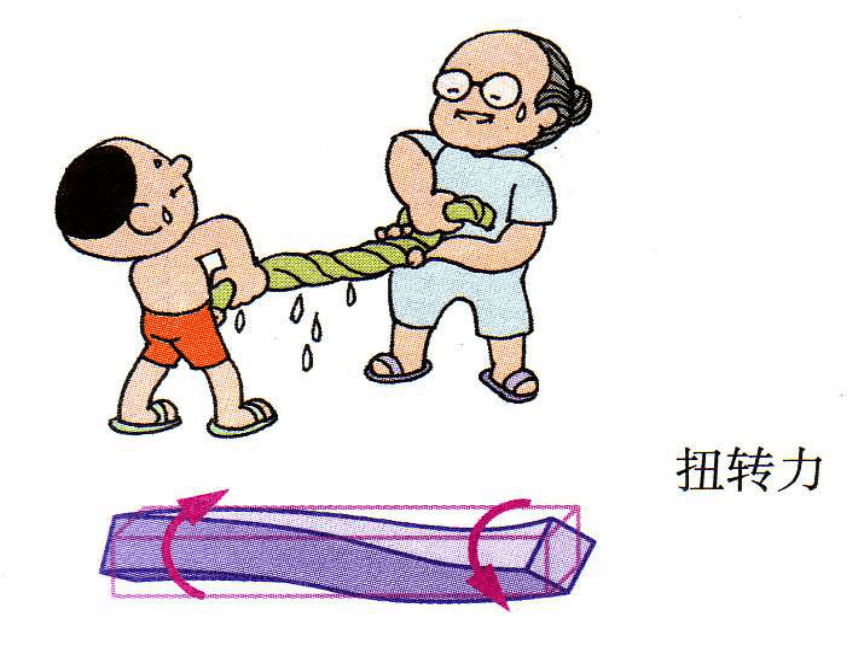

扭轉力 反方向向物體兩端均勻施力 ,使物體發生扭轉形變的力

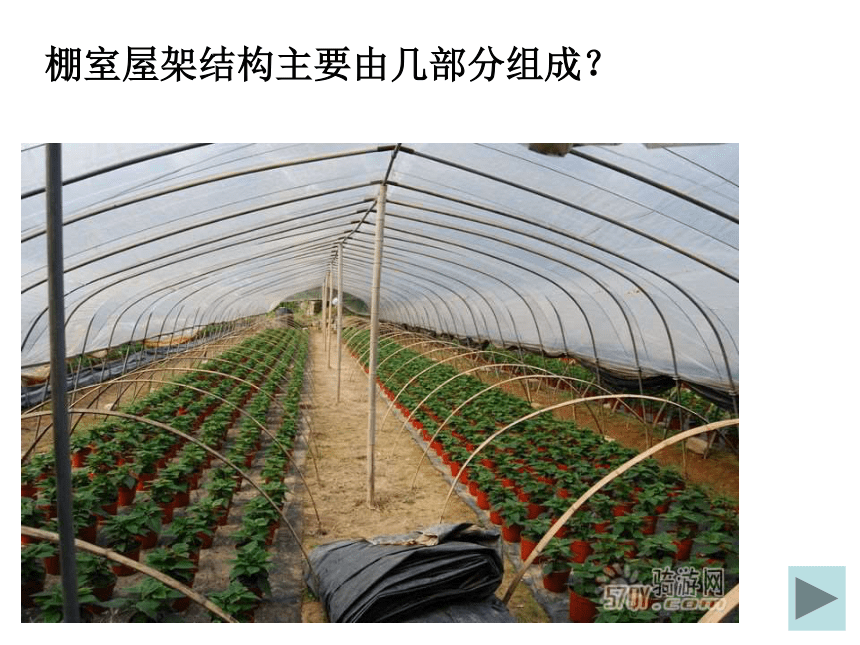

棚室屋架結構主要由幾部分組成？

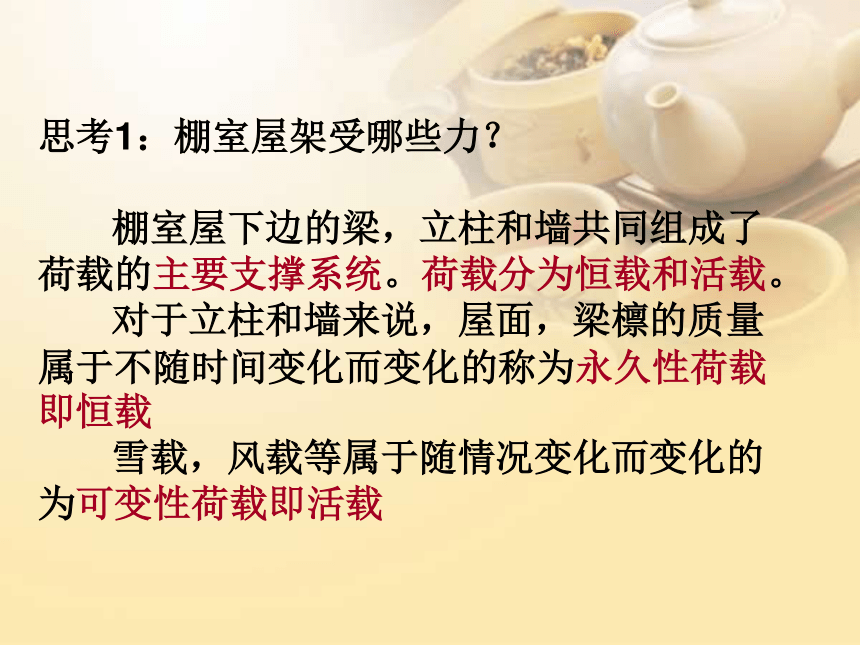

思考1：棚室屋架受哪些力？
棚室屋下邊的梁，立柱和墻共同組成了荷載的主要支撐系統。荷載分為恒載和活載。
對于立柱和墻來說，屋面，梁檁的質量屬于不隨時間變化而變化的稱為永久性荷載即恒載
雪載，風載等屬于隨情況變化而變化的為可變性荷載即活載
立柱受壓力時，荷載施加與立柱向下的力，立柱的基礎會產生反作用力，他們大小相等，方向相反。
當風載作用于立柱時，將于風的方向有關，風載生成的作用力將沿立柱軸線和垂直軸線兩個方向分解，垂直軸線的力對立柱根部產生彎矩
思考2：分析立柱是如何受力？
立柱
P1
P2
永久性荷載和雪載
立柱基礎
P’’
P’
M 彎矩
風載
思考2：分析梁是如何受力？
梁的上部，受壓力，材料被擠壓；下部，受張力，材料被拉伸。
阻止梁過分彎曲的最簡單方法，是在梁的下面增加支撐點，這樣梁傳遞下來的力就被分攤了
材料被擠壓
材料被拉伸
思考：分析為什么要采用拱結構？
（從受力角度分析）
拱結構：中間高四周低呈弧形的曲面。
拱結構對承受荷載有利，荷載壓力作用于拱 上，圓拱再把力傳到其四周的支撐上。
拱結構優點：利于承載，美觀
趙州橋
小試驗
——比較不同形狀的紙板承受壓力的大小
1、哪種情況下紙板的抗壓能力最強？
2、還有更好的方案嗎？
桿軸線為曲線
在豎向荷載作
用下不產生水
平反力。
拱 (arch)
一、概述
曲梁
拱--桿軸線為曲
線，在豎向荷載
作用下會產生水
平推力的結構。
拱
1.拱的定義
這是拱結構嗎
拱的受力特點
梁是受彎構件，截面上應力分布不均勻，不能充分利用材料強度。而拱是一種有推力的結構，它的主要內力是軸向壓力。
梁在荷載作用下，要向下撓曲；拱在同樣的荷載作用下，拱腳支座產生水平反力H（推力），它起著抵消荷載引起的彎矩作用，從而減少了拱桿的彎矩峰值。
拱 (arch)
一、概述
拱比梁中的彎矩小
2.拱的受力特點
曲梁
拱
