木工基本工具及其使用
木工工具一般都有較鋒利的刃口，使用時一定要注意安全。
最主要的是要掌握好各種工具的正確使用姿勢和方法，在操作木工機械時，尤其要嚴格遵守安全操作規程。
木工刀具需要經常修磨，尤其是刨刀、鑿刀。木工用的鋸也要經常修整，要用銼刀將鋸齒銼鋒利，還要修整“鋸路”。鋸路是鋸齒向鋸條左右兩側有規律地傾斜而形成的。

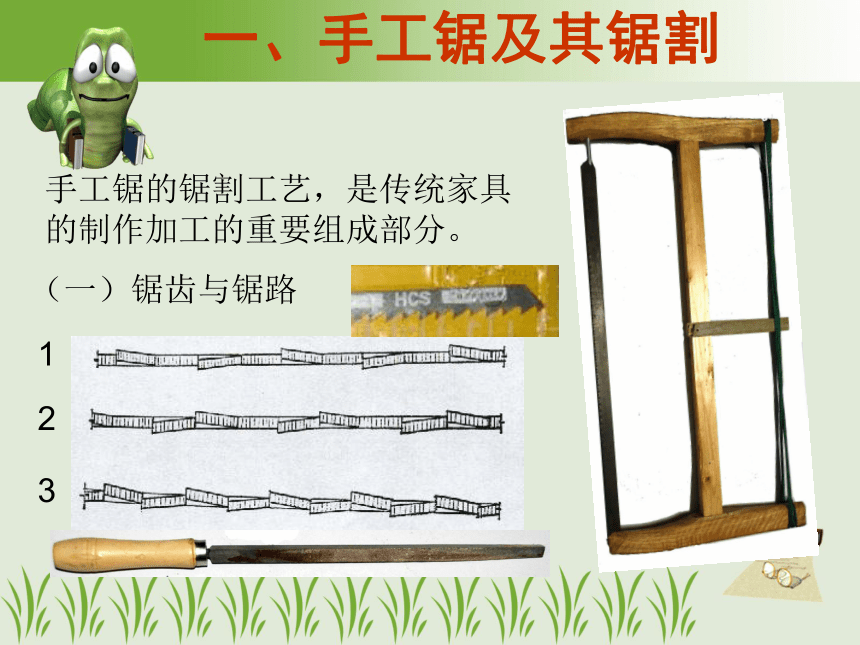

手工鋸的鋸割工藝，是傳統家具的制作加工的重要組成部分。
（一）鋸齒與鋸路
1
2
3
一、手工鋸及其鋸割
1、框鋸。又名架鋸，框鋸按鋸條長度及齒距不同可分為粗、中、細三種。粗鋸主要用于鋸割較厚的木料；中鋸主要用于鋸割薄木料；細鋸主要用于鋸割較細的的木材。
2、刀鋸。
3、槽鋸。
4、板鋸。
5、狹手鋸。
6、曲線鋸。
（二）傳統手工鋸的種類

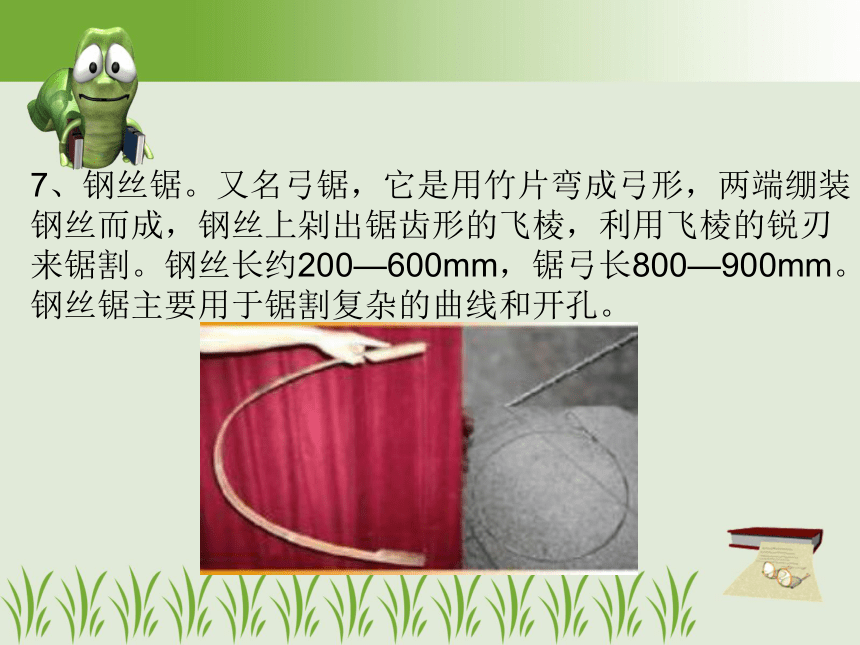

7、鋼絲鋸。又名弓鋸，它是用竹片彎成弓形，兩端繃裝鋼絲而成，鋼絲上剁出鋸齒形的飛棱，利用飛棱的銳刃來鋸割。鋼絲長約200—600mm，鋸弓長800—900mm。鋼絲鋸主要用于鋸割復雜的曲線和開孔。

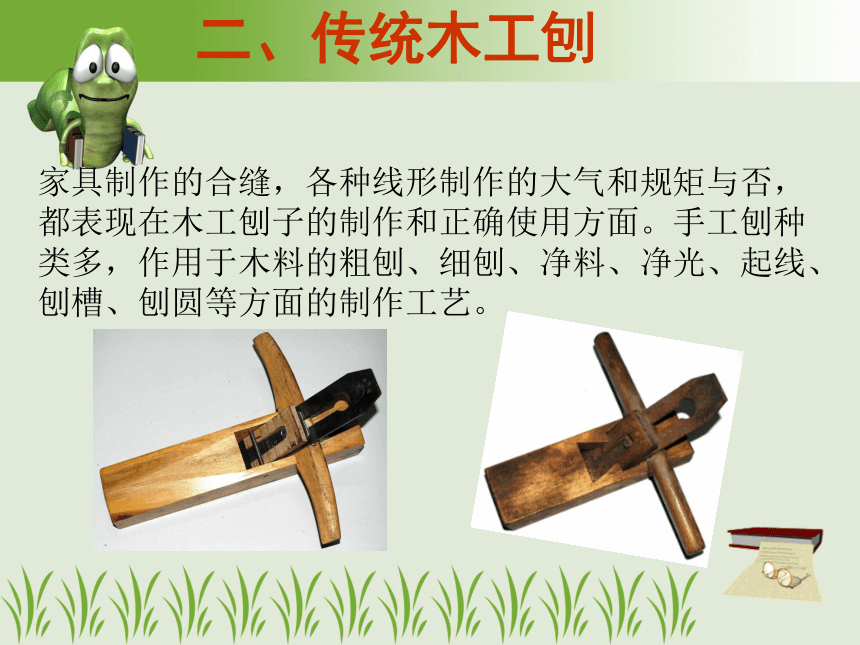

家具制作的合縫，各種線形制作的大氣和規矩與否，都表現在木工刨子的制作和正確使用方面。手工刨種類多，作用于木料的粗刨、細刨、凈料、凈光、起線、刨槽、刨圓等方面的制作工藝。
二、傳統木工刨

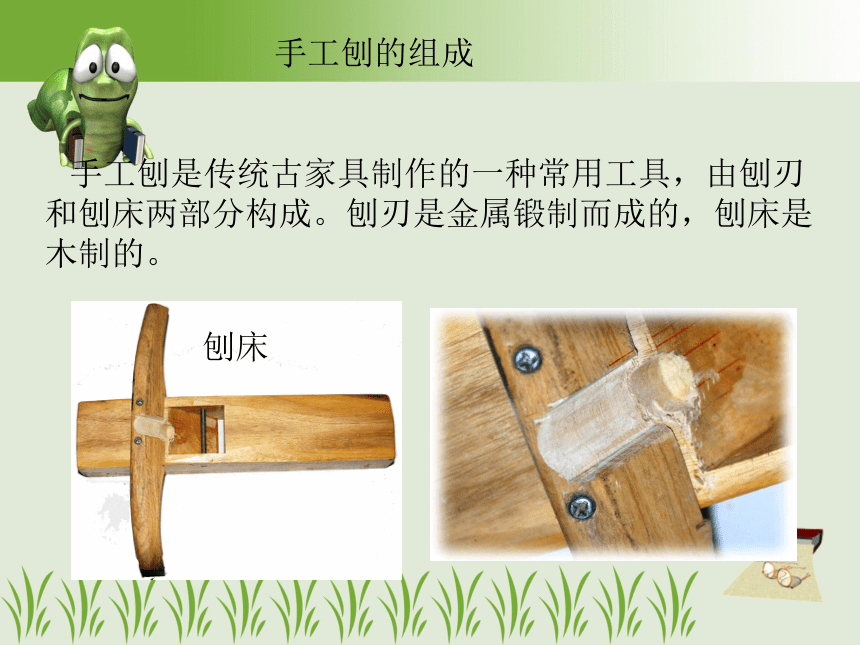

手工刨是傳統古家具制作的一種常用工具，由刨刃和刨床兩部分構成。刨刃是金屬鍛制而成的，刨床是木制的。
刨床
手工刨的組成
刨刃
刀石
細刀石
粗刀石
磨刀的角度
磨刀石
保證刀斜面與刀石面貼平和把穩刀片
刨刀
磨刀石
背面貼平
斜面貼平
刨鐵
手指
手指
軸刨又包括鐵柄刨、圓底軸刨、雙重軸刨、內圓刨、外圓刨等。線刨又包括拆口刨、槽刨、凹線刨、圓線刨、單線刨等多種。
1、中長刨：2、細長刨：3、粗短刨： 4、細短刨：
（三）手工刨的使用
1、刨刃的調整
2、推刨要點
3、刨的修理
（1）刨刃的研磨： （2）刨的維護：
（二）手工刨的種類
推 刨
手工鑿是傳統木工工藝中木結構結合的主要工具，用于鑿眼、挖空、剔槽、鏟削的制作方面。
榫鑿
板鑿
羊角鋃頭
三、手工鑿及其羊角鋃頭使用
四、量具及其使用
1、鋼卷尺
用于下料和度量部件，攜帶方便，使用靈活。常選用2m、 3m或5m的規格。
一般用不銹鋼制作，精度高而且耐磨損。用于榫線、起線、槽線等方面的劃線。常選用150 —500mm的
2. 鋼直尺
木工用的角尺為90°和 45°直角，古時人們把角尺(或叫方尺)和圓規稱作規矩。俗語有：“沒有規矩，不成方圓”。
90°
45°
3. 角尺
3. 角尺
角尺有木制的、有鋼制的、有鋁制的。角尺是木工劃線的主要工具，其規格是以尺柄與尺翼的長短比例而確定的。
如：小角尺200：300mm；
中角尺250：410mm；
大角尺400：630mm。
角尺的直角精度一定要保護好，不得亂扔或丟放，更不能隨意拿角尺敲打物件，造成尺柄和尺翼結合處松動，使角尺的垂直度發生變化不能使用。
3. 角尺
墨斗的原理是由墨線繞在活動的輪子上墨線經過墨斗輪子纏繞后，端頭的線拴在一個定針上。使用時，拉住定針，在活動輪的轉動下，抽出的墨線經過墨斗沾墨，拉直墨線在木材上彈出需要加工的線。
4. 墨斗
木工工作臺
條凳
板夾
多功能木工臺
扦鉆
手搖鉆
桌夾臺虎鉗
螺絲刀
斧頭
