設計和交流中的技術語言
一、設計和交流中的技術語言及其作用
設計和交流中的語言包括口頭語言、文本語言、技術符號、技術圖紙、圖樣、圖表、模型、網頁和計算機演示等。
技術語言的內容包括設計項目名稱、設計的目的、解決的關鍵技術問題、依據的標準規范、達到的功能和主要技術指標，以及零件圖、裝配圖、裝備調試工藝等。

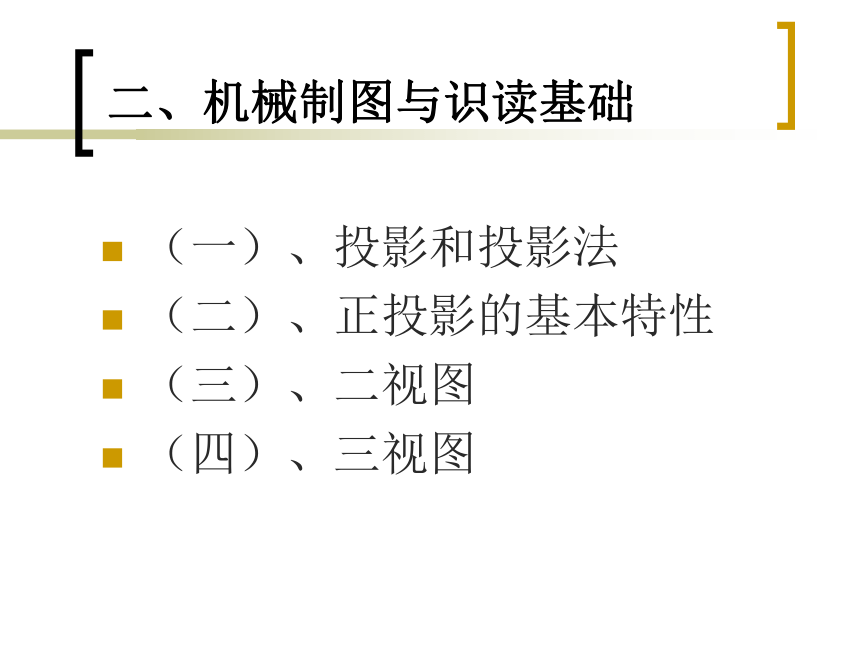

二、機械制圖與識讀基礎
（一）、投影和投影法
（二）、正投影的基本特性
（三）、二視圖
（四）、三視圖
（一）、投影與投影法
1、什么是投影？

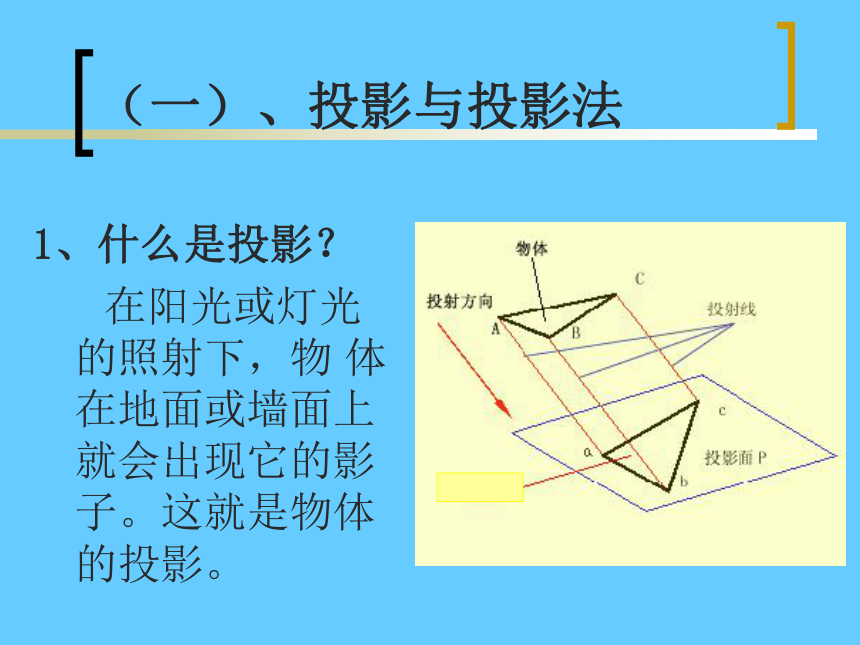

在陽光或燈光的照射下，物 體在地面或墻面上就會出現它的影子。這就是物體的投影。

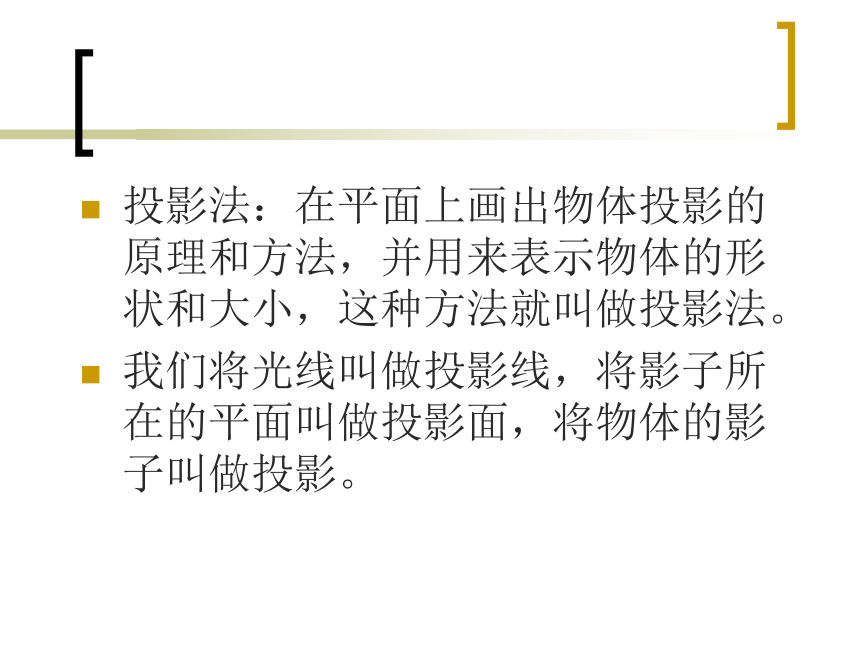

投影法：在平面上畫出物體投影的原理和方法，并用來表示物體的形狀和大小，這種方法就叫做投影法。
我們將光線叫做投影線，將影子所在的平面叫做投影面，將物體的影子叫做投影。
平行投影法：在機械制圖中，常常使用互相平行的光線作為投影線，叫做平行投影法。
平行投影法又分為正投影和斜投影
投影面與投影線垂直的投影叫正投影，用正投影所得的物體投影叫做視圖。
正投影是機械制圖中被采用的基本方法。

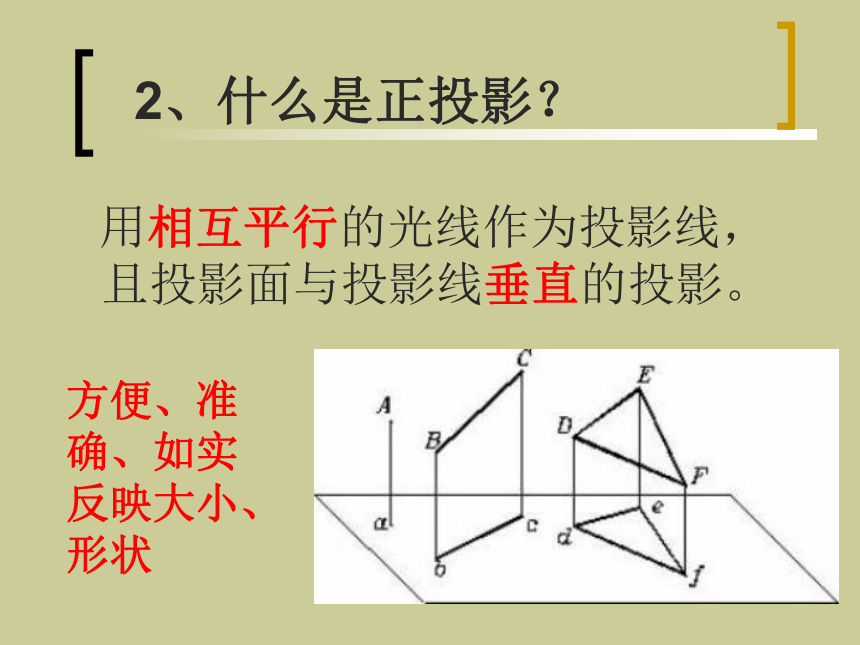

用相互平行的光線作為投影線，且投影面與投影線垂直的投影。
方便、準確、如實反映大小、形狀
2、什么是正投影？
（二）、正投影的基本特性

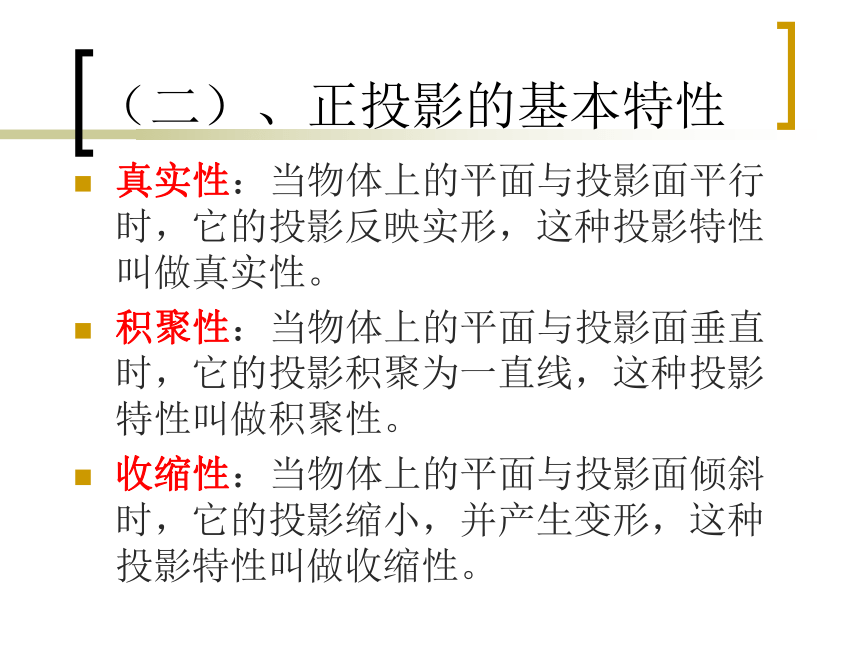

真實性：當物體上的平面與投影面平行時，它的投影反映實形，這種投影特性叫做真實性。
積聚性：當物體上的平面與投影面垂直時，它的投影積聚為一直線，這種投影特性叫做積聚性。
收縮性：當物體上的平面與投影面傾斜時，它的投影縮小，并產生變形，這種投影特性叫做收縮性。

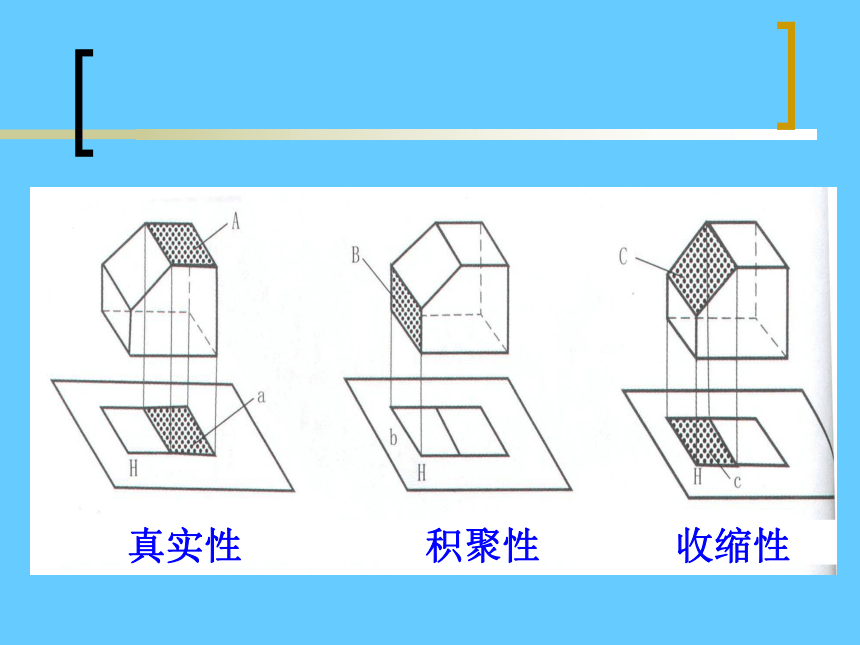

真實性
積聚性
收縮性

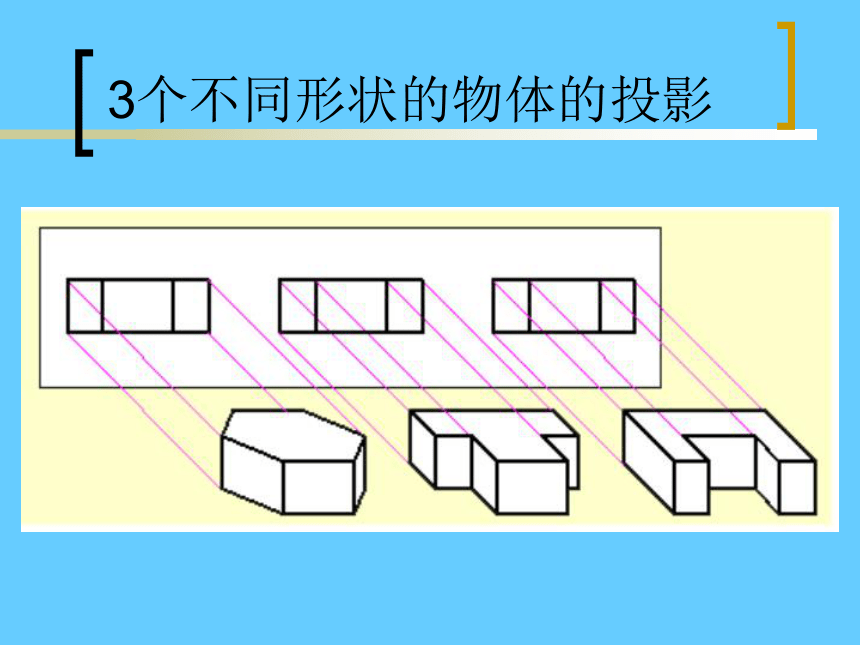

3個不同形狀的物體的投影
（三）、二視圖

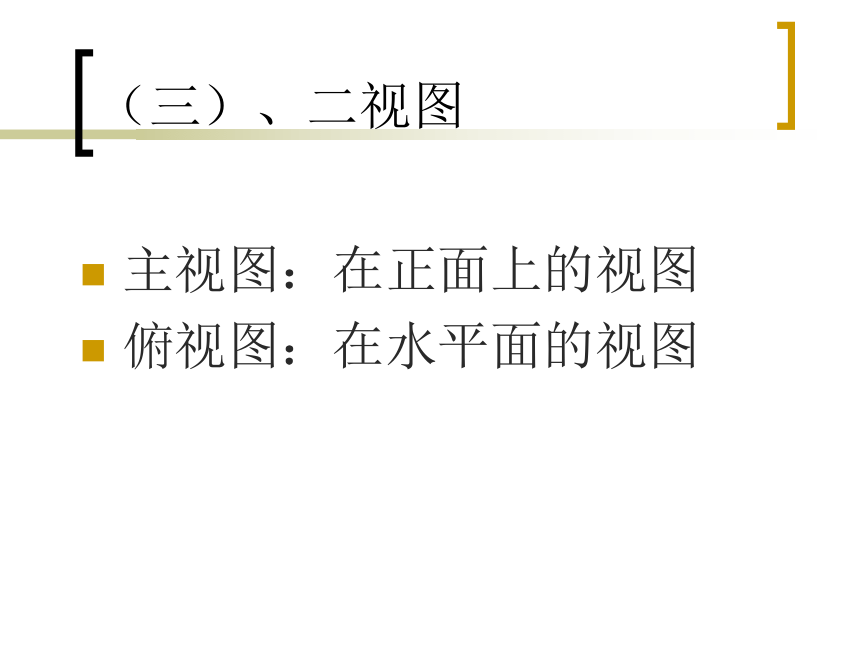

主視圖：在正面上的視圖
俯視圖：在水平面的視圖
（四）、三視圖
主視圖：在正面上的視圖
俯視圖：在水平面的視圖

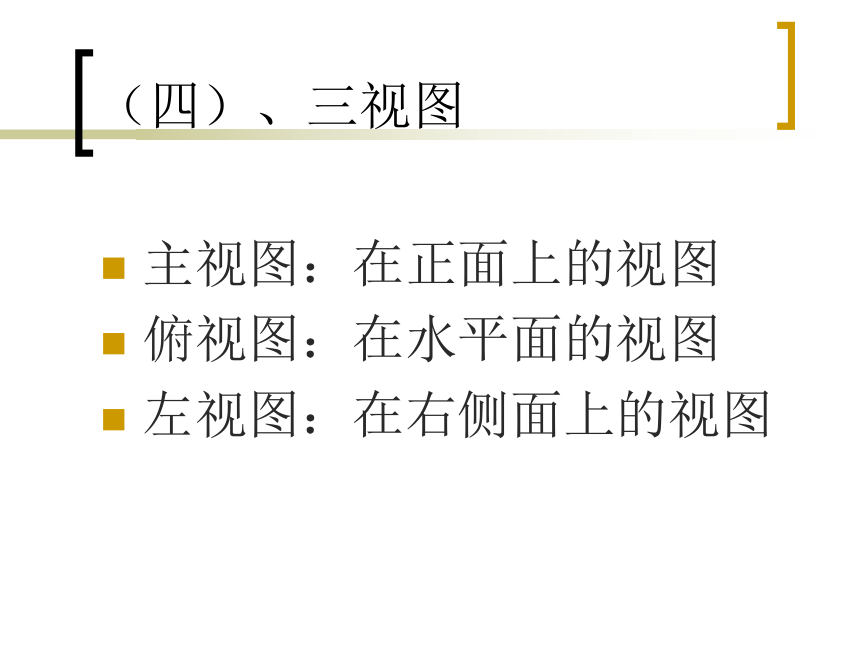

左視圖：在右側面上的視圖
（四）、三視圖
1.認識三視圖
V 表示正投影面，從前往后看，得到的
視圖叫主視圖，反映物體主要形狀特征
H 表示水平投影面，從上往下看，得到
俯視圖
W 表示側面投影面，從左往右看，得到
左視圖
正面
水平面
側面
2、三視圖的規律
三視圖之間的投影規律為：
1、主視圖和俯視圖都反映了物體的長度，而且長對正
2、主視圖和左視圖都反映了物體的高度，而且高平齊
3、俯視圖和左視圖都反映了物體的寬度，而且寬相等
三、三視圖欣賞
三視圖的畫法
三、三視圖的畫法
注意：長對正、高平齊、寬相等
a. 繪制一條水平線，作為主視圖和左視圖的底線
b. 畫出主視圖
c. 畫出俯視圖
d. 畫出左視圖
V
思考：
這兩個圖形的三視圖怎么畫呢？注意有些線是看不到的
三視圖的畫法
3、實踐練習－－軸承座的三視圖
書上P48
四、草圖及其畫法
1、繪制草圖的概念
不用繪圖儀器，而按目測比例徒手畫出圖樣的繪圖方法。
2、繪圖的要求與方法
要求：
畫線要穩，圖線要清晰；
目測尺寸要準，各部分比例勻稱；
繪圖速度要快；
標注尺寸無誤，字體工整。
五、機械制圖的基本規范
1、常用的圖線線型
2、圖線畫法
3、尺寸標注
六、機械加工圖的識讀
1、讀零件圖的作用、方法、步驟
（1）讀標題欄；
（2）分析視圖，想出零件的形狀；
（3）分析尺寸；
（4）了解技術要求；
（5）綜合考慮。
2、一般切削加工零件圖的閱讀
加工零件圖
端蓋零件圖
七、電路圖的識讀
1、常用元器件符號
2、電路圖識讀舉例
燈泡亮度可調電路
自動限溫保溫電飯煲
擴展：計算機輔助設計CAD
