第二節
技術設計的原則、
方法和標準
技術設計的種類

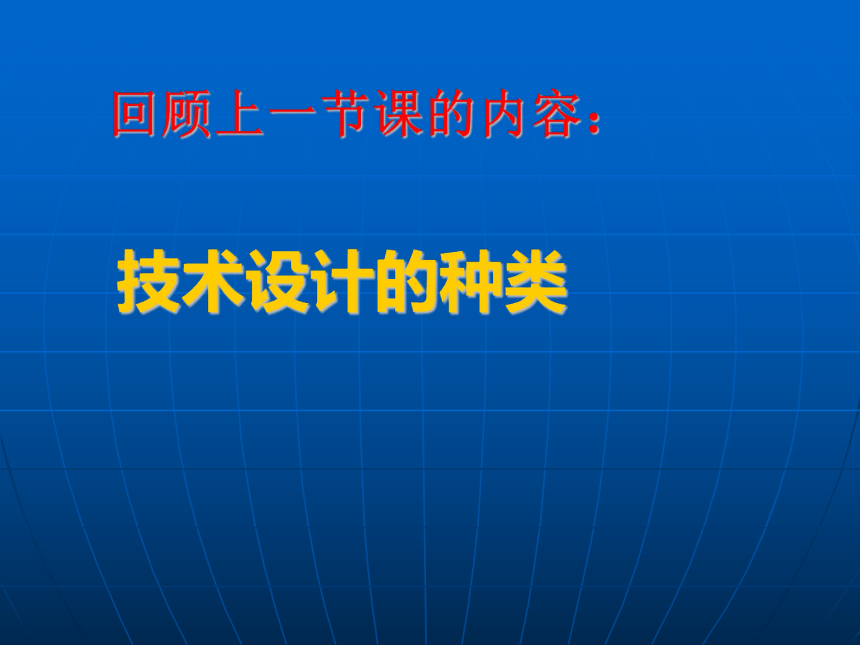

回顧上一節課的內容：
技術設計的種類
原創性設計
改進性設計
綜合性設計

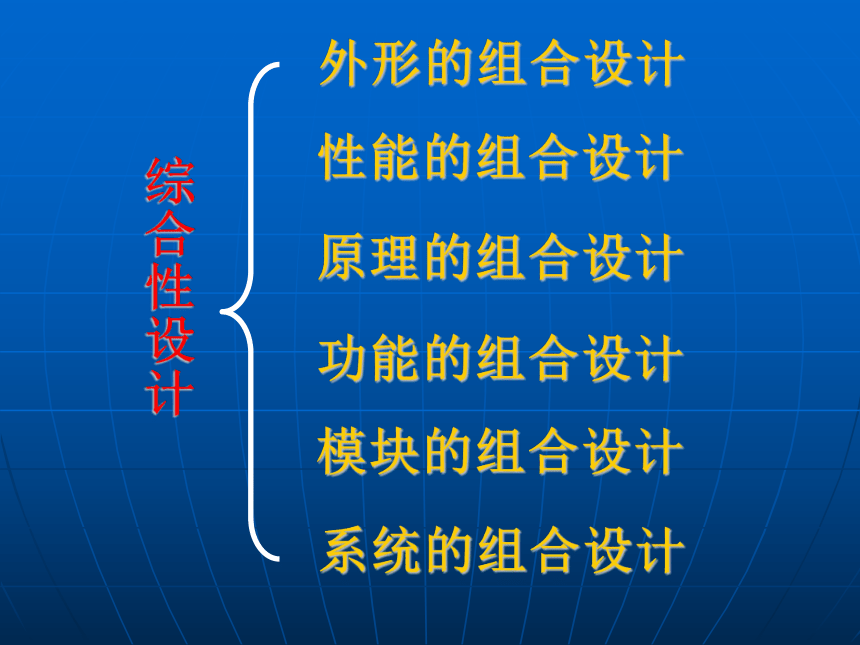

綜合性設計
外形的組合設計
性能的組合設計
原理的組合設計
功能的組合設計
模塊的組合設計
系統的組合設計

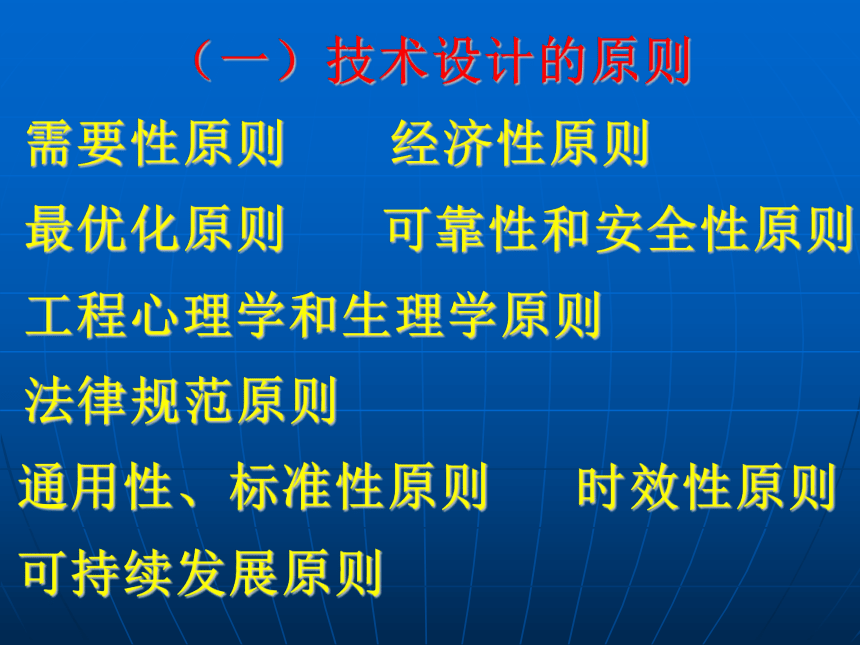

（一）技術設計的原則
需要性原則
經濟性原則
最優化原則
可靠性和安全性原則
工程心理學和生理學原則
法律規范原則
通用性、標準性原則
時效性原則
可持續發展原則

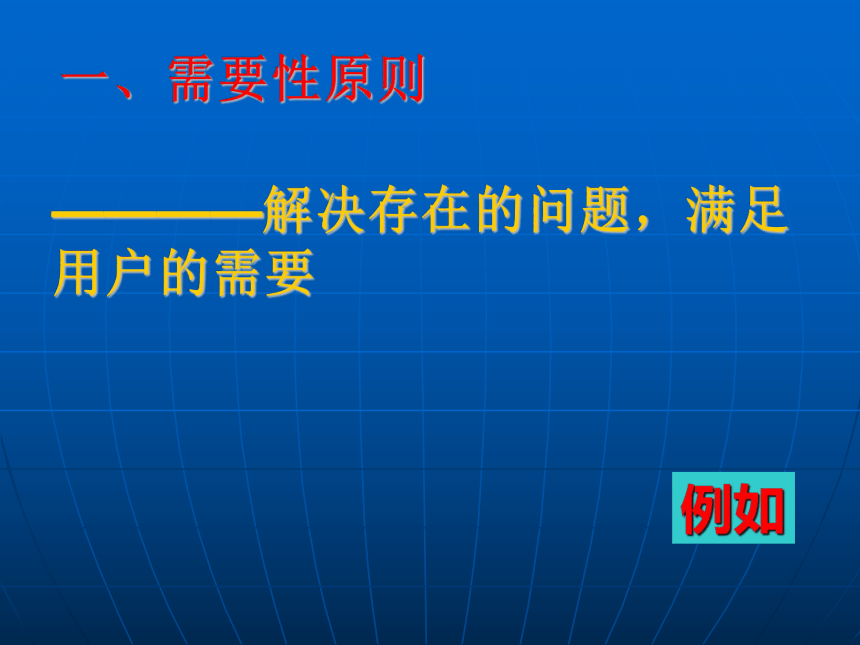

一、需要性原則
————解決存在的問題，滿足
用戶的需要
例如

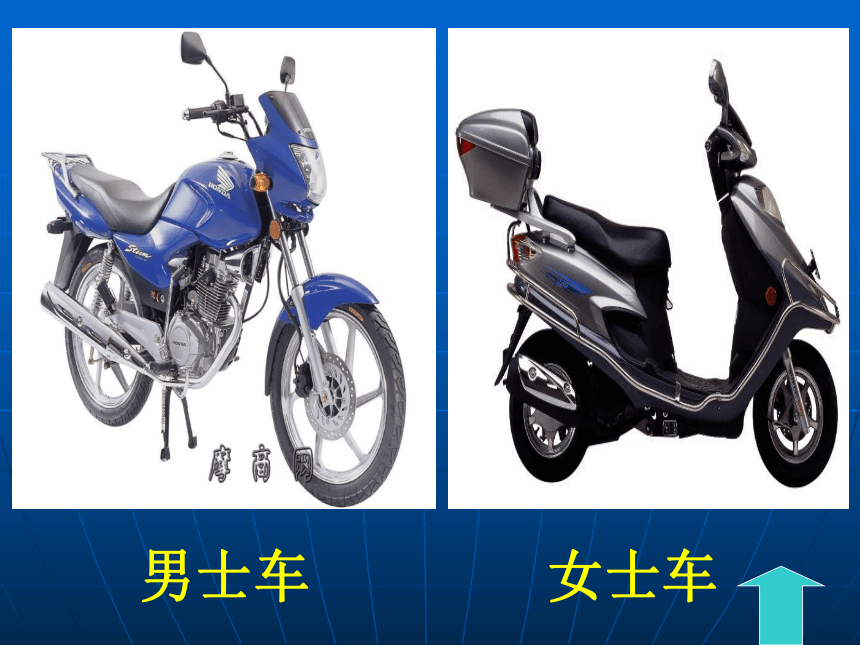

男士車
女士車
二、經濟性原則
考慮用戶的經濟條件、市場的
競爭能力，力求用最少的成本
，設計出滿足用戶要求的產品。
例如

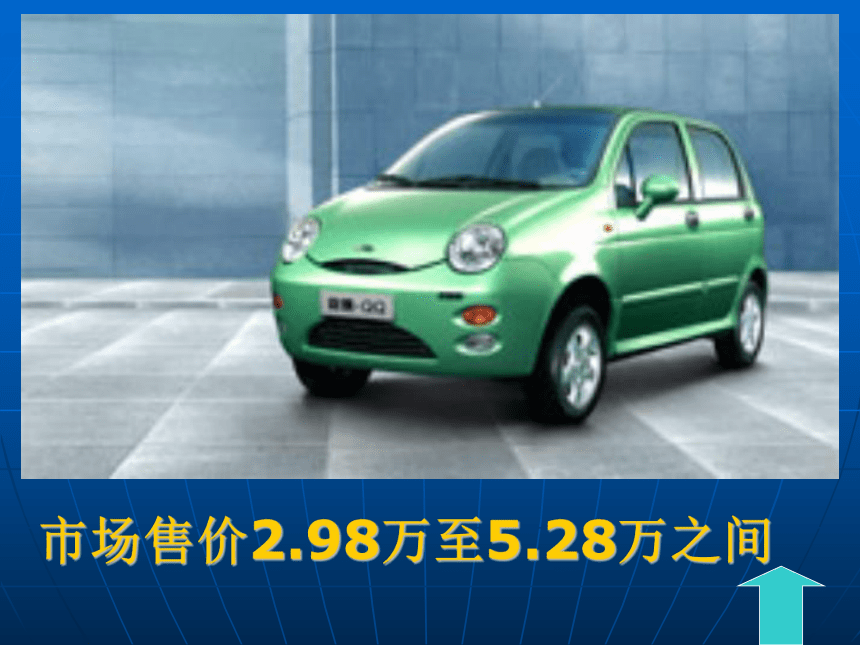

市場售價2.98萬至5.28萬之間

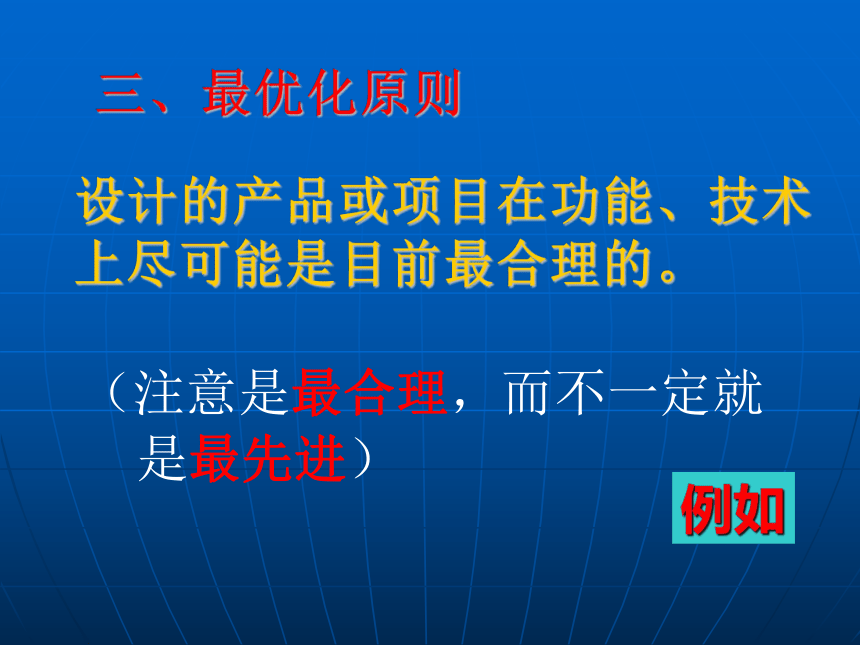

三、最優化原則
設計的產品或項目在功能、技術
上盡可能是目前最合理的。
（注意是最合理，而不一定就
是最先進）
例如

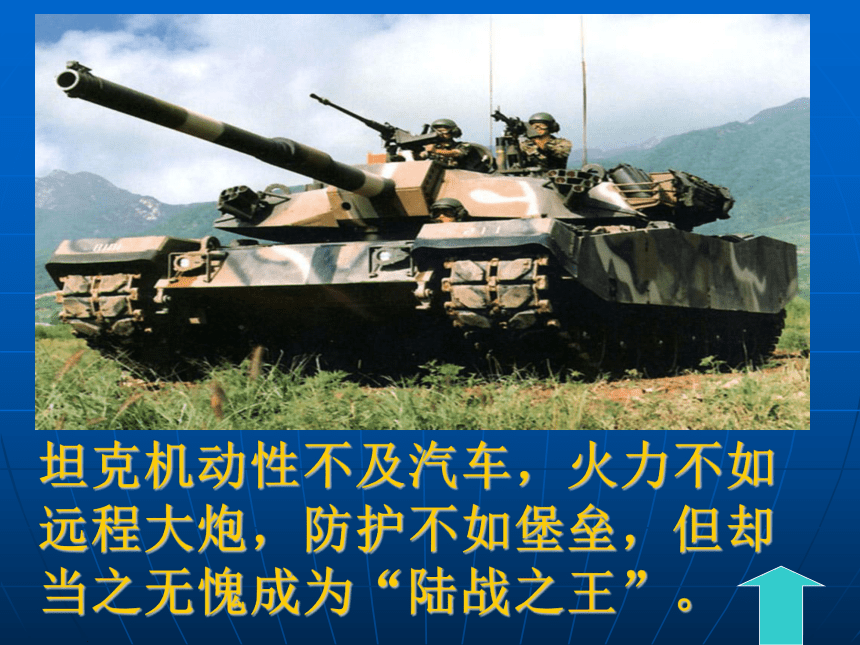

坦克機動性不及汽車，火力不如遠程大炮，防護不如堡壘，但卻當之無愧成為“陸戰之王”。
四、可靠性和安全性原則
設計的產品或項目應在規定使用
時間內，能可靠安全地工作。
例如
電熱水瓶

熱得快
五、工程心理學和生理學原則
設計的產品或項目必須滿足人類
心理的需求，要美觀、舒適、使
用方便，及使用者和產品之間要
建立最協調的關系。
例如
普通雨傘
方便時尚的折疊傘
六、法律規范原則
技術設計要遵守相關的法律、
制度、規范。
例如
設計通過互聯網竊取他人銀
行卡密碼的木馬程序
七、通用性、標準性原則
產品設計盡可能采用標準化技術和標準件，這樣產品通用，維護更方便，擁有更廣闊的市場。
例如
中國標準插頭
歐洲標準插頭
八、時效性原則
必須按照設計任務書規定的截止
日期完成設計，要避免使產品制
造出來后成為過時的東西。
例如
以下是我國CPU業發展的一個
里程碑式的成就，標志著我國
在該領域的一次技術變革，但
是我們能在此基礎上沾沾自喜
嗎？
2002年中國“龍芯一號”芯片誕生，芯核雖然只有鑰匙孔大小，卻集成了近400萬個晶體管，每秒的運算速度超過2億次， 性能達到了1997年國際芯片設計水平。
九、可持續發展原則
設計一個產品或者項目時，必須
考慮它可能造成的環境污染，盡
可能采用節約能源和資源的技術。
例如
光電池
可降解的餐盒
（一）技術設計的原則
需要性原則
經濟性原則
最優化原則
可靠性和安全性原則
工程心理學原則
法律規范原則
通用性、標準性原則
時效性原則
可持續發展原則
以上是技術設計的九大原則，在
實際的操作實踐中或許會有些矛
盾，例如實例當中的坦克的防護
與機動性的矛盾，經濟性與安全
性和可靠性的矛盾，如何處理以
上的矛盾呢
例如：在保證工程質量的前提（可
靠性和安全性原則）下盡量節省
資金（經濟性原則），在保證節
約能源和資源（可持續發展原則）
的前提下做到滿足大家的需要（
需要性原則）
1、試分析以下舉措分別主要考慮
到了以上九大原則里面的哪些原則？
⑴西藏自治區政府決定關閉三個
火力發電站代之以兩個水利發電
站、兩個地熱發電站和一個風力
發電站。以上措施主要遵循哪一
原則？
⑵F1邁凱輪被控竊取法拉利賽車
的絕密技術，用以調校賽車動力
提升賽車性能，邁凱輪此舉違反
了技術設計中的哪一原則？
⑶海爾電熱水器上加裝隔電墻
以下是一則網絡幽默，雖然稍顯
荒誕不經，但是你是否從里面悟
出點什么道理？
軍委主席： 成吉思汗 國務院總理： 諸葛亮 外交部長： 周恩來 衛生部長： 華佗 公安部長： 展昭 最高人民法院院長：包拯
國家禁 毒署署長： 林則徐 教育部長： 孔子
這樣的人員配置，遵循了哪一原則？
（4）英國奧索假肢公司研制和發明
了智能仿生假肢，其仿生足內裝有傳
感器，由于這種智能感應，“本體”
的使用者可以更輕松自然地站立或
坐下，步態也更加平衡矯健。
以上設計主要考慮了哪些原則？
遠望5號解決船舶穩性的方法
在船體上前后各裝兩個減搖鰭，把
十幾度的搖擺減少到5度。
2. 在雷達基座上安裝相關設備，
進而把5度的搖擺減少到1度。
3.在天線上安裝相關設備，把1度
的搖擺減少到幾秒。 三級減搖措施，就使主測量船在6
級海浪下達到了陸地標準，可以在
12級臺風中昂首挺立。
以上措施主要考慮設備的哪一因素？
忽略設計原則釀惡果
事件一：
湖南鳳凰大橋坍塌
2007年8月13日下午，湖南湘西土家族苗族自治州鳳凰縣境內鳳大公路(湖南鳳凰至貴州銅仁大興機場)堤溪段大橋突然垮塌。
坍塌石墩橫截面幾乎見不著鋼筋蹤影
附近村民說：
三個大橋墩斷裂成幾節，而且除了橋墩，所塌落下來的橋面物質，除了石塊就是干灰漿。“石頭就是從附近山上采來的”，“那些‘灰漿’用手一捏都碎成粉了，怎么會堅固？用這些‘灰漿’黏合石塊，就好像用干煤灰砌磚墻，不塌才怪”。
在橋梁施工和設計當中，忽略了
設計當中的安全性和可靠性原則
，造成了數十人的傷亡。
技術設計的原則:
需要性原則 經濟性原則 最優化原則
可靠性和安全性原則 工程心理學原則
法律規范原則 通用性、標準性原則
時效性原則 可持續發展原則
小結：
設計的一般原則要求我們在設計中要考慮到人文因素和要機關系，要樹立創新意識，同時要具有對人、社會、環境的責任感。
這些原則之間是怎樣的一種關系？這些原則是獨立存在的嗎？之些原則能同時遵守嗎？
實際運用中，各個原則并不是獨立的，它們之間有著相互聯系，相互制約、相互影響的關系。這些原則可以同時遵守，但側重點會有所不同。在運用中既要綜合考慮，又要分清主次。
（二）、技術設計的
一些方法
系統設計法
功能設計法
工效學設計法
可靠性設計法
最優化設計法
計算機輔助設計法
常規設計法：借鑒法
應用標準器件法
試驗法
（三）設計的依據標準
技術標準和規范
國際標準
國家標準
行業標準
企業標準
部頒標準
各部門各行業頒布的產品標準
一般包括：
⒈ 適用范圍
⒉ 引用標準
⒊ 術語
⒋ 產品分類
⒌ 技術要求
⒍ 試驗方法
⒎ 檢測規則
⒏ 標簽、包裝等
例如
1、德國煙花爆竹行業標準有如下
的規定
二、藥量及藥物成份的限制： 1、第一類玩具煙花的藥量限制：
每個產品藥量（含所有引線）最高為3g。 2、第二類煙花爆竹的藥量限制： （１）爆竹類黑藥藥量不能超過10g； （２）地面煙花（非升空類）藥量不得
超過50g； （３）火箭的效果藥及發射藥的藥量各
不得超過10g； （４）系統花筒／禮花，藥物含量50g
以上，150g以下。
各部門各行業頒布的產品標準
一般包括：
⒈ 適用范圍
⒉ 引用標準
⒊ 術語
⒋ 產品分類
⒌ 技術要求
⒍ 試驗方法
⒎ 檢測規則
⒏ 標簽、包裝等
技術設計的一般過程
發現問題
明確問題
制定設計方案
制作模型
測試評估
優化
編寫說明書
① 技術設計的九大原則及其相關
的內容
②技術設計的一些方法
③技術設計依據標準
本節小結：
④技術設計的一般過程
