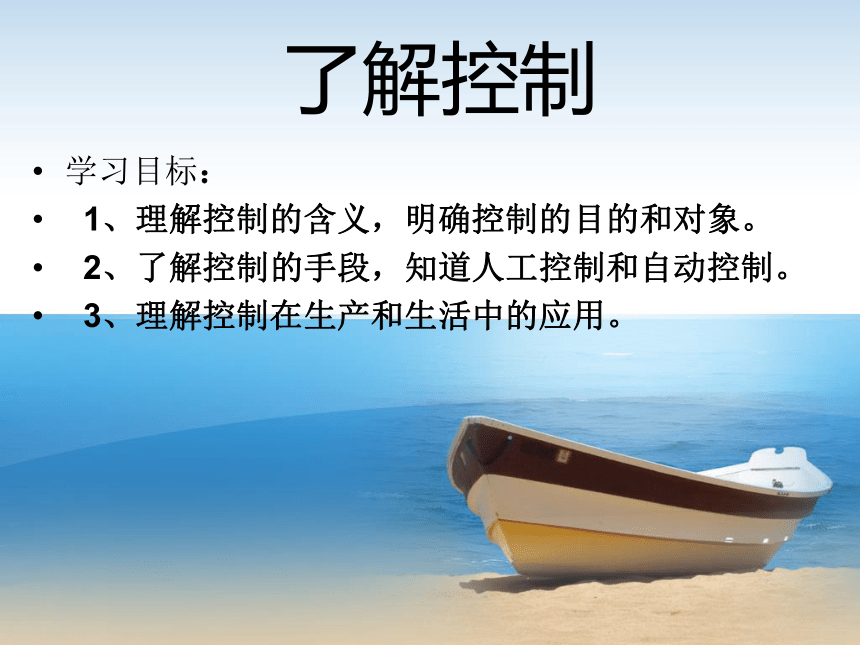

了解控制
學習目標：
1、理解控制的含義，明確控制的目的和對象。
2、了解控制的手段，知道人工控制和自動控制。
3、理解控制在生產和生活中的應用。
《城市之光》片斷
想一想：事物的發展與變化
一棵蘋果樹
天上降落的雨水
騎自行車
結不出蘋果
結的蘋果又多又大
結出蘋果又小又酸
用來灌溉農田
發電
引起洪澇災害
代步、省力
摔跟頭
撞到物體和別人
討論：下列事物發展或變化的可能性：
魚 塘
成熟的西瓜
流行性病毒
竹 筍
有可能干涸，有可能溢出水來；
其中魚有可能多而肥，也可能少而弱 。
可能被人摘下吃掉，可能被榨成汁做成飲料，也可能爛在西瓜地里 。
可能大規模傳播，也可能產生變異，也可能被控制住。
可能長成竹子，可能被挖了，也可能被老鼠咬了。

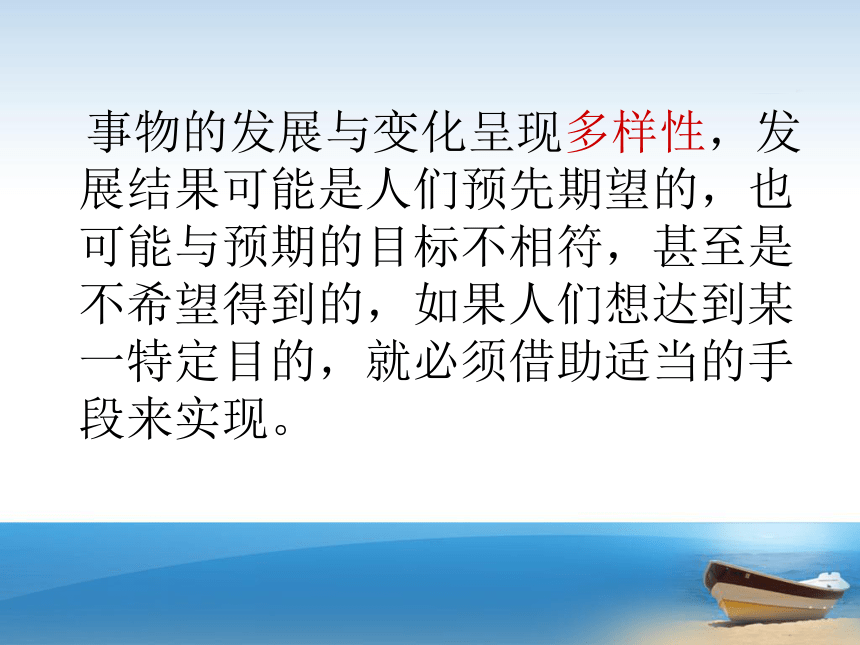

事物的發展與變化呈現多樣性，發展結果可能是人們預先期望的，也可能與預期的目標不相符，甚至是不希望得到的，如果人們想達到某一特定目的，就必須借助適當的手段來實現。
大禹治水
思考：大禹治水過程中，通過什么手段實現了什么樣的目的？
疏通河道、泄洪為主
“洪波安息”、“水患大治”

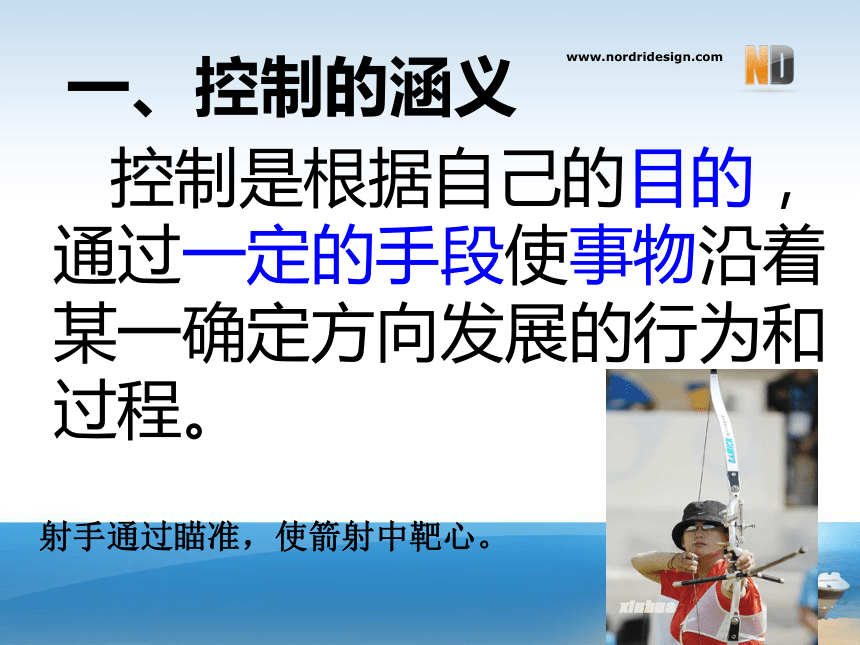

控制是根據自己的目的，通過一定的手段使事物沿著某一確定方向發展的行為和過程。
一、控制的涵義
射手通過瞄準，使箭射中靶心。

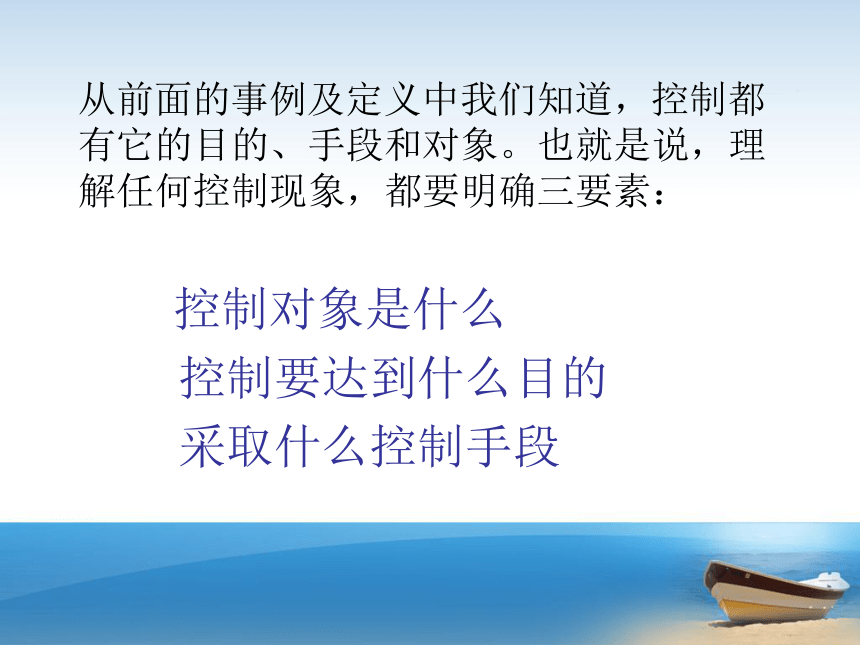

從前面的事例及定義中我們知道，控制都有它的目的、手段和對象。也就是說，理解任何控制現象，都要明確三要素：
控制對象是什么
控制要達到什么目的
采取什么控制手段

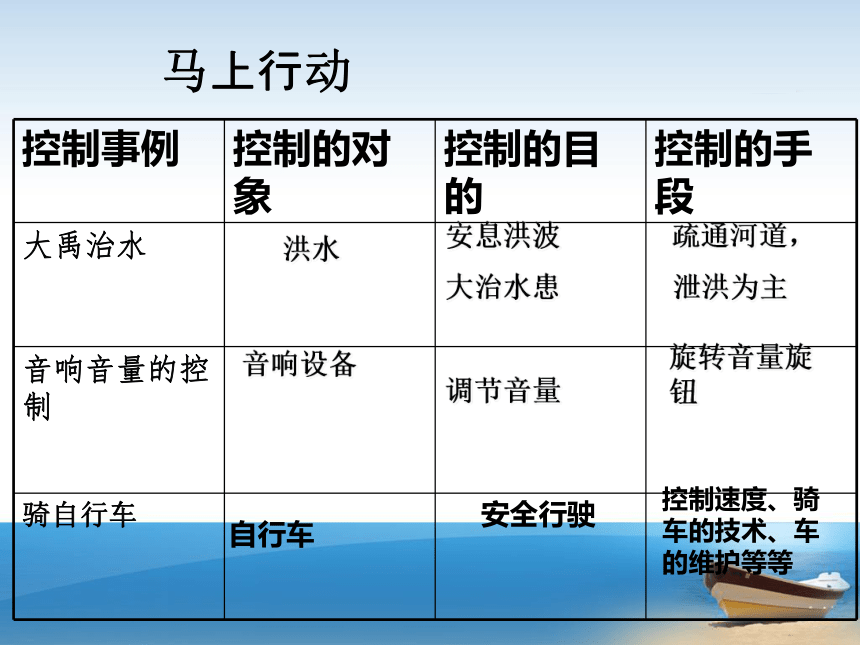

控制事例 控制的對象 控制的目的 控制的手段
大禹治水
音響音量的控制
騎自行車
洪水
安息洪波
大治水患
疏通河道，
泄洪為主
音響設備
調節音量
旋轉音量旋鈕
自行車
安全行駛
控制速度、騎車的技術、車的維護等等
馬上行動
從人工干預的情形來分：
人工控制：
自動控制：
從執行控制的部件來分：
機械控制、氣動控制、液壓控制、電子控制等等。
在很多的控制事例中，控制的手段可以是綜合的。
控制的過程必須在人的直接干預和
全程干預下才能完成控制任務
在控制的過程中不需要人的直接干預，使事物的變化準確的按照期望的方向發展。
控制實例
控制實例
二、控制的分類

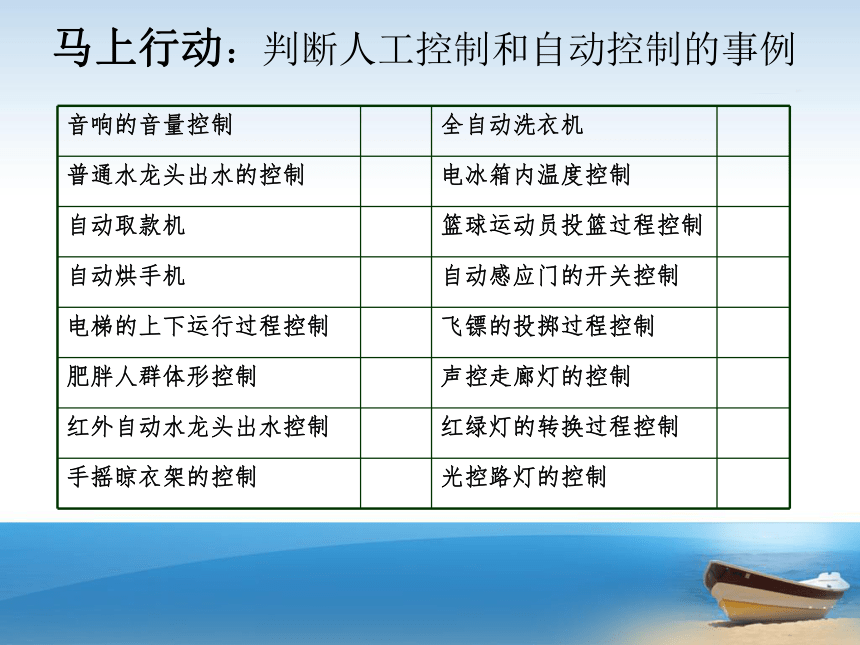

馬上行動：判斷人工控制和自動控制的事例
音響的音量控制 全自動洗衣機
普通水龍頭出水的控制 電冰箱內溫度控制
自動取款機 籃球運動員投籃過程控制
自動烘手機 自動感應門的開關控制
電梯的上下運行過程控制 飛鏢的投擲過程控制
肥胖人群體形控制 聲控走廊燈的控制
紅外自動水龍頭出水控制 紅綠燈的轉換過程控制
手搖晾衣架的控制 光控路燈的控制

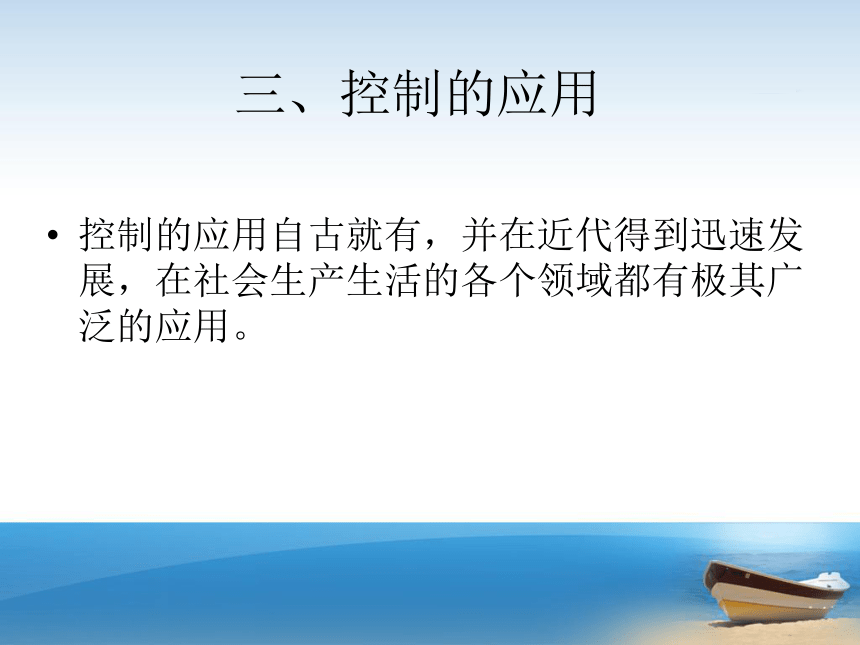

三、控制的應用
控制的應用自古就有，并在近代得到迅速發展，在社會生產生活的各個領域都有極其廣泛的應用。
希羅的自動門
公元1世紀，希臘人希羅建造的自動打開廟門的裝置是最早利用氣壓和液壓為動力的自動門。
如圖，祭壇點火使1中的空氣膨脹，水流入2，利用水的重力使軸3轉動，將門打開。當祭壇的火熄滅時，廟門在重錘的作用下就會自動關閉。
木牛流馬
“（建興）九年，亮復出祁山，以木牛運糧…… 與魏將張郃交戰，射殺郃。十二年春，亮率大眾由斜谷出，以木牛流馬運糧。…”
——《三國志》
古代社會中的例子：
木牛和流馬是漢代獨輪手推車的兩種改進設計，通過改進使人的負重有所減輕。
木牛是一種輪子稍小一些的獨輪手推車，載重大，前由人拉、后由人推，運行較慢；流馬載重小，輪子稍大一些，由一人推，運行速度很快。諸葛亮所說“木牛流馬”應是比喻它們運行的靈便程度和載重量的大小：木牛行動較笨而慢，像牛；流馬
行動敏捷而快，像馬。不
是說它們外形像牛像馬。
木牛流馬
　諸葛亮所說“木牛流馬”應是比喻它們運行的靈便程度和載重量的大小：木牛行動較笨而慢，像牛；流馬行動敏捷而快，像馬。不是說它們外形像牛像馬。
　木牛流馬最遠可追溯到春秋末期。據王充在《論衡》中記載：魯國木匠名師魯班就為其老母巧工制作過一臺木車馬，且“機關具備，一驅不還。”
現代網絡家電
1、控制在生活中的應用
聲控燈
1、控制在生活中的應用
音樂噴泉
防盜報警器
火災自動報警系統
自動感應水龍頭
汽車自動裝配生產線
汽車油漆
2、控制在工農業生產中的應用
農業生產
水 車
溫室
農田灌溉
電源
控制室
水泵
農田灌溉
折射式微噴
射流式微噴
錘式微灌
控制應用到軍事國防中，提高了國家防備和抵抗侵略的能力，為保衛國家的主權、統一、領土完整和安全提供了必要的條件。
導彈、火箭
3、控制在軍事、國防中的應用
思考
自動控制技術在各行各業的應用，一方面減輕了人的勞動強度，解放了勞動生產力，另一方面也可能造成失業人數增加。對此，你有什么看法？
1、理解一個控制現象，要明確控制的對象是什么，控制要達到什么目的和采取什么控制手段。例如，導彈控制系統控制的是導彈與目標之間的距離，目的是要擊中目標（距離為零），分析這個控制系統，其控制對象是： （ ）
A、人 B、目標 C、計算機 D、導彈
2、控制系統中屬于自動控制系統的是 （ ）
A、按鈕開關控制
B、普通自來水龍頭
C、花房恒溫度控制
D、汽車駕駛
四、課堂練習
D
C
3、普通家用自行車的剎車控制是屬于：( ) A、機械控制 B、氣動控制 C、液壓控制 D、電子控制
4、按時間順序進行控制的“交通路口紅綠燈控制系統”系統中被控對象是( )。 A．控制電路 B．紅綠燈 C．開關裝置 D．路面車輛
5、在未設置紅綠燈自動控制系統或自動控制系統發生故障的交通路口，我們可以看到交警用手勢指揮車輛的情形， 此時，被控對象是（ ）
A．控制電路 B．紅綠燈 C．開關裝置 D．路面車輛
6、人們使用空調器對室內溫度進行調節，使人感到舒適．這是控制在（ ）方面的應用． Ａ、生活　　Ｂ、生產　　Ｃ、農業　　　Ｄ、軍事
A
B
D
A
7、下列所述屬于自動控制的是（ ）
A、駕駛汽車 B、拖地板
C、用ATM取款 D、人工紡紗
8.根植于歷史文化名城泉州的提線木偶戲古稱“懸絲傀儡”,又名“絲戲”,民間俗稱“嘉禮”,乃流行于閩南語系地區的古老珍稀戲種，在提線木偶的控制過程中控制對象（）
A．手 B．提繩 C．木偶 D．大腦
9、 “皮影戲”是我國的傳統的民間藝術，演員只要在屏幕和燈光之間抖動如栓在“小兔”身上的細線，屏幕上就能出現生動活潑的小兔形象，這是一種控制現象，其控制對象是 （ ）
A．細線 B．“小兔” C．屏幕 D．燈光
C
C
B
1、控制的涵義
（明確對象、目的、手段）
2、人工控制和自動控制
3、控制的應用。
小結：
人工控制
自動控制
自動控制
控制實例1
自動控制
人工控制
人工控制
控制實例1
關/開門-人工控制
駕駛汽車-人工控制
控制實例1
自動控制
人工控制
控制實例1
汽車自動門
汽車剎車
氣動控制
機械控制、氣動控制
紅外線自動門
電子控制
控制實例2
