、設計的一般過程
、設計的一般原則
、設計的評價
　　設計是一個有計劃的創新活動，它有著科學合理的基本工作程序。
工作程序
第三章 設計過程、原則及評價
第二章 技術世界中的設計

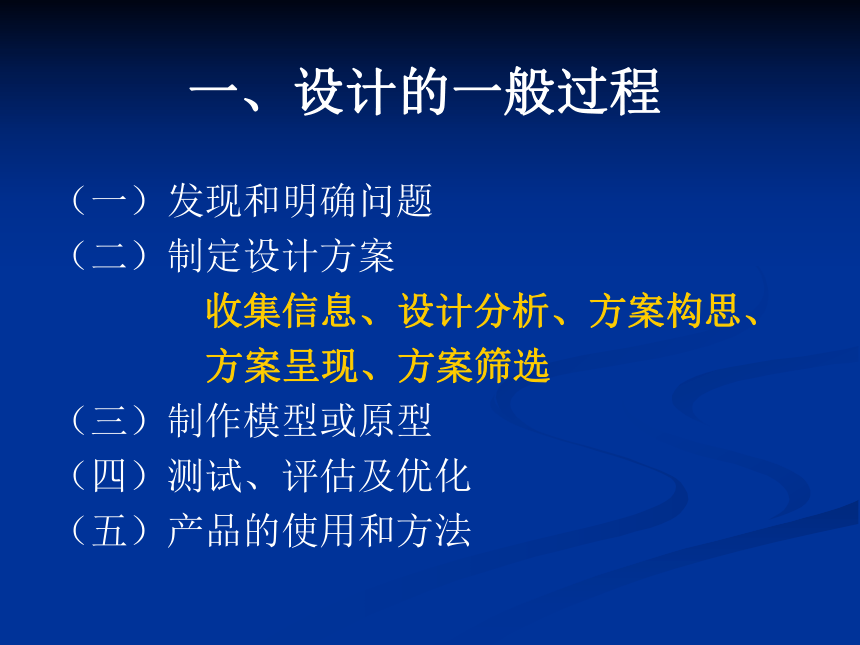

一、設計的一般過程
（一）發現和明確問題
（二）制定設計方案
　　　　收集信息、設計分析、方案構思、
　　　　方案呈現、方案篩選
（三）制作模型或原型
（四）測試、評估及優化
（五）產品的使用和方法
【學習目標】
1、掌握設計的一般過程
2、知道設計過程中有可能產生多個方案
3、理解設計過程需要不斷優化

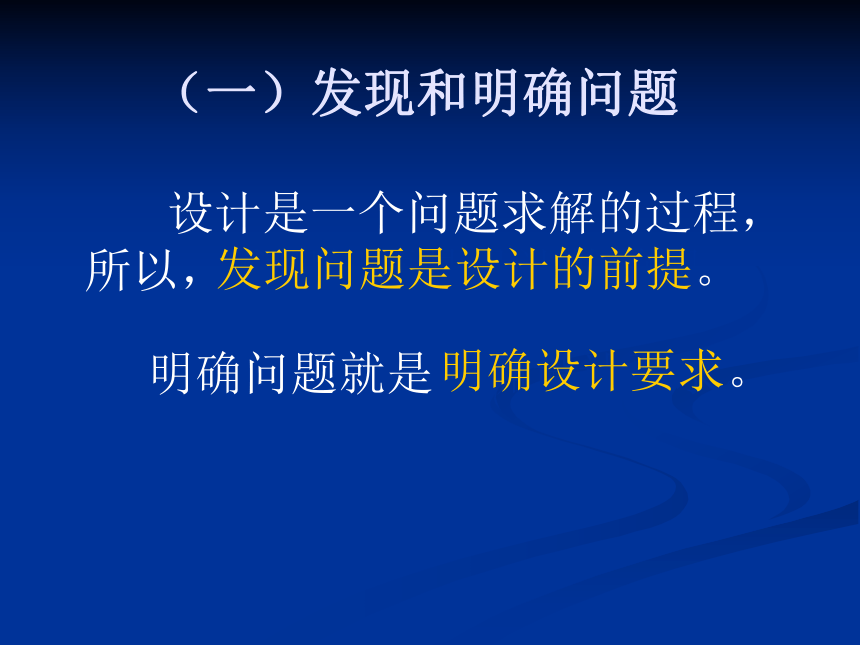

（一）發現和明確問題
　　　設計是一個問題求解的過程，所以，發現問題是設計的前提。
　　
　　明確問題就是明確設計要求。
發現問題是設計的前提。
明確設計要求。

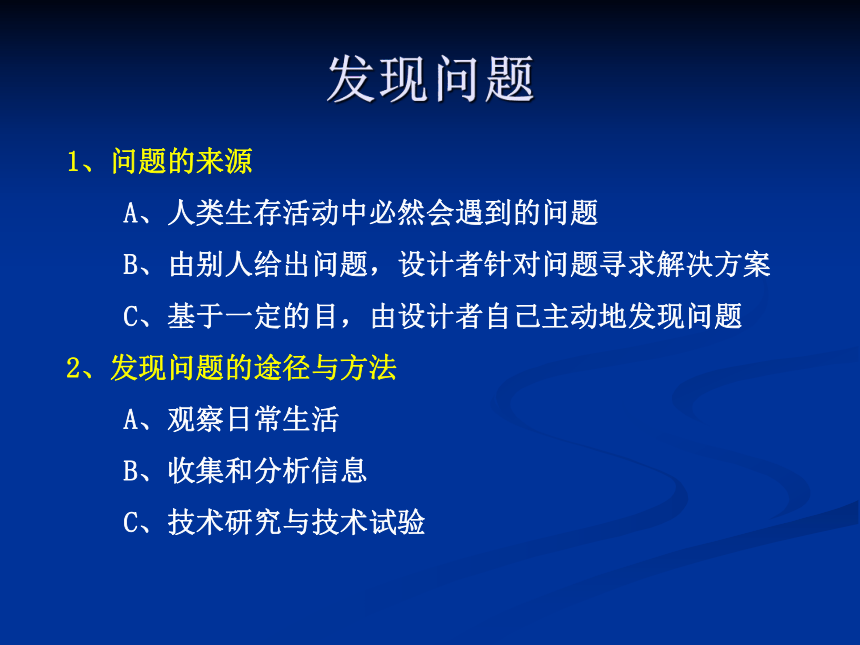

發現問題
1、問題的來源
　　A、人類生存活動中必然會遇到的問題
　　B、由別人給出問題，設計者針對問題尋求解決方案
　　C、基于一定的目，由設計者自己主動地發現問題
2、發現問題的途徑與方法
　　A、觀察日常生活
　　B、收集和分析信息
　　C、技術研究與技術試驗

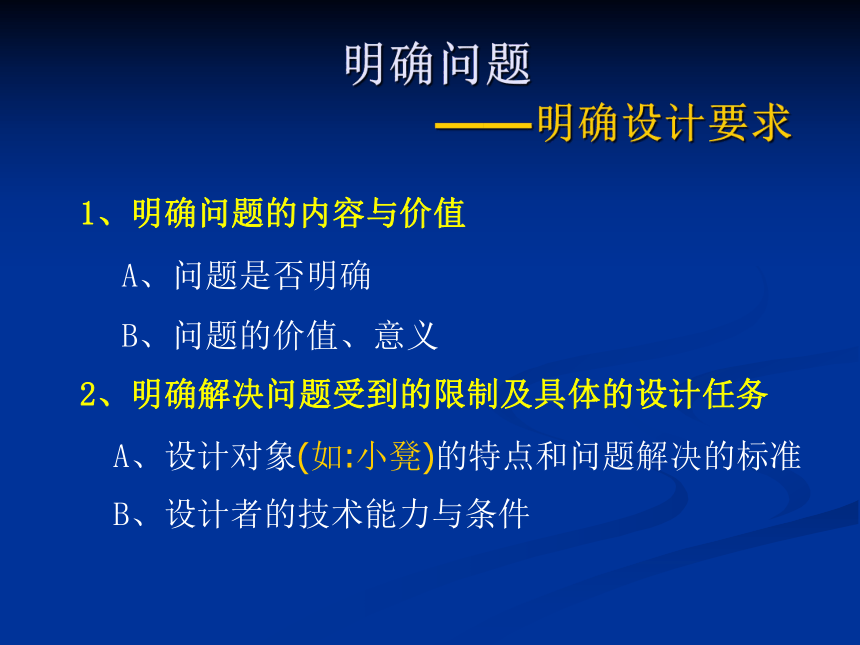

　　　　　　明確問題
　　　　　　　　——
1、明確問題的內容與價值
A、問題是否明確
B、問題的價值、意義
2、明確解決問題受到的限制及具體的設計任務
　A、設計對象(如:小凳)的特點和問題解決的標準
　B、設計者的技術能力與條件
明確設計要求

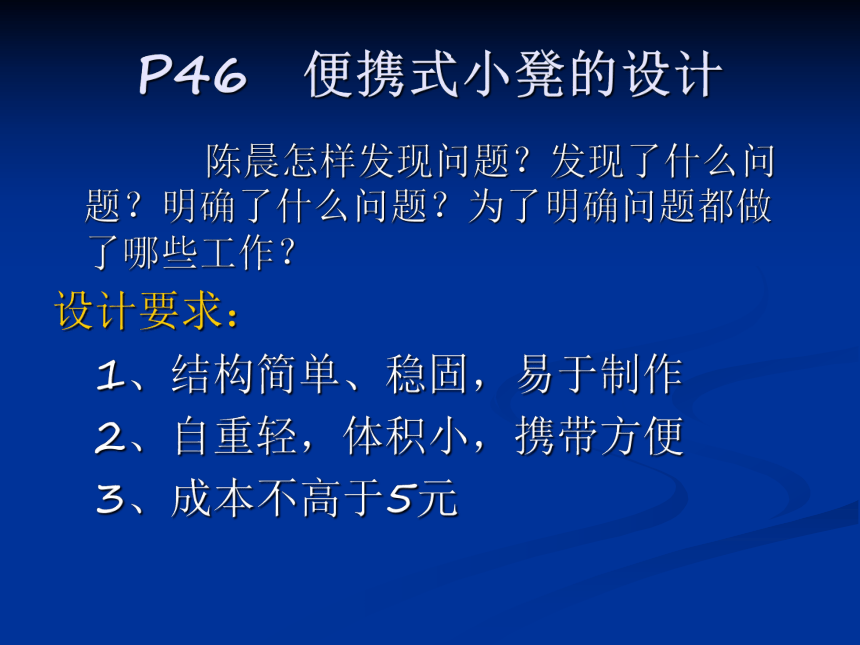

陳晨怎樣發現問題？發現了什么問題？明確了什么問題？為了明確問題都做了哪些工作？
設計要求：
　1、結構簡單、穩固，易于制作
　2、自重輕，體積小，攜帶方便
　3、成本不高于5元
P46　便攜式小凳的設計

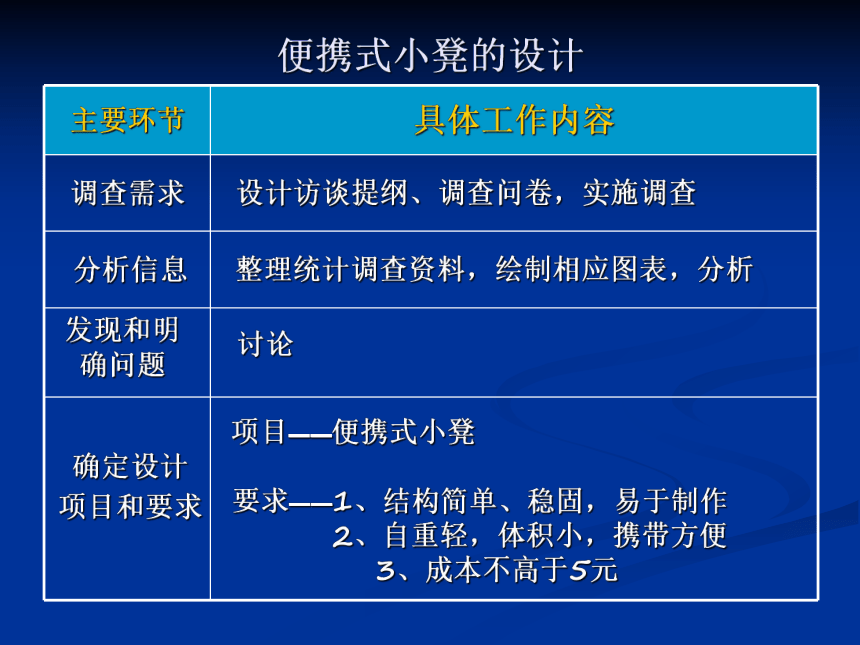

主要環節 具體工作內容
調查需求
設計訪談提綱、調查問卷，實施調查
整理統計調查資料，繪制相應圖表，分析
討論
項目——便攜式小凳
要求——1、結構簡單、穩固，易于制作
　　　 2、自重輕，體積小，攜帶方便
　 3、成本不高于5元
分析信息
發現和明確問題
確定設計
項目和要求
便攜式小凳的設計

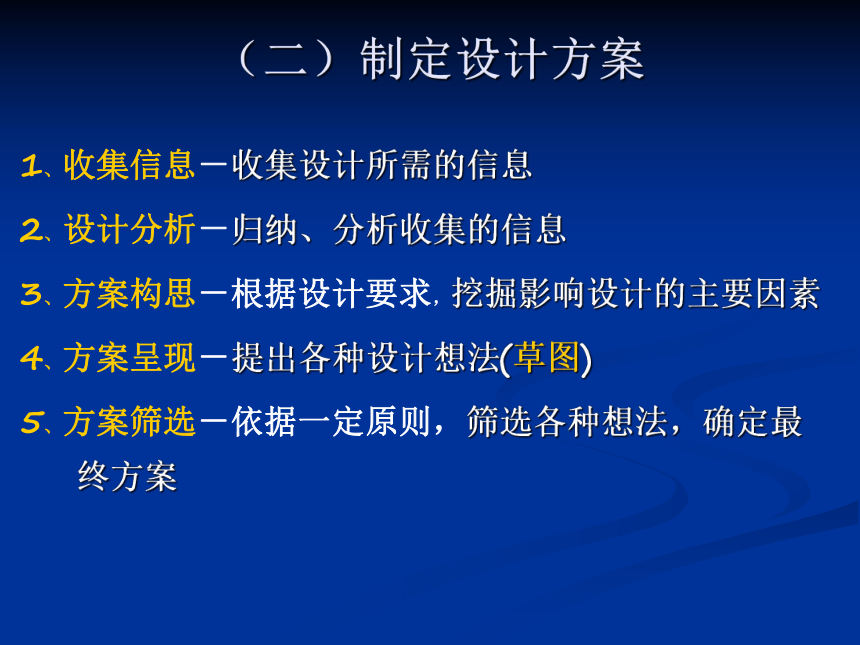

（二）制定設計方案
1、收集信息－收集設計所需的信息
2、設計分析－歸納、分析收集的信息
3、方案構思－根據設計要求，挖掘影響設計的主要因素
4、方案呈現－提出各種設計想法(草圖)
5、方案篩選－依據一定原則，篩選各種想法，確定最終方案
1 收集信息
途徑：互聯網、圖書館、商店、生活中等
內容：
a.有關凳子的資料
b.有關人機工程學資料
c.制作過程的相關資料
d.制作經驗和技術的相關資料
e.使用對象的尺寸資料
f.…………
要盡可能通過各種渠道收集盡可能多的有關信息。
2 設計分析
成本不高于5元
攜帶方便
體 積 小
自 重 輕
易于制作
結構穩固
材料(選擇)
攜帶(方便)
結構(穩固)
選用輕質材料
選用易加工材料
選用廢舊材料
擴大支撐面
采用榫接方式連接
采用插接方式連接
盡量縮小體積
采用可拆卸式
采用折疊式
針對設計要求，找出需要解決的主要問題，分析解決這些問題的可能方法。
3 方案構思
　　　根據設計要求，大膽構思，挖掘創造潛力，提出多個設想。
本案例中，影響設計的主要因素：
　材料、結構、連接方式
方案構思初期，往往是局部構思，因此常常是模糊的，綜合各部分的構思進行優化，才使設計方案漸趨明朗。構思中常產生多個設計方案。
這是最具挑戰性的環節，需要創新思維，發揮個人潛力，大膽構思，提出解決問題的多個設想，以便權衡利弊，作出正確選擇 。
材料：
合板
集成木板
刨花板
刨花板
瓦楞紙板
硬紙板
膠合板
木板
軟木紙板
木工板
木工板
竹膠板
裝飾板
三氯氰胺飾面板
夾板
結構：
連接方式：
設計要求：
　　結構穩固、簡單，易制作，易攜帶， 自重輕、體積小，成本低
4 方案呈現
　將自己的構思和創意具體化、形象化、視覺化。根據自己的構思畫成草圖，再根據草圖繪制詳細的設計樣圖。
采用瓦楞紙材料的方案草圖
采用木板、木棍材料的方案草圖
采用五夾板材料的方案草圖
采用其他材料的方案草圖
其他設計方案草圖
　　　要大膽突破傳統觀念的束縛，在制定設計方案的過程中，始終明確:
　　1）運用不同的材料、結構，可以產生不同的設計方案；
　　2）任何設計方案都有改進的可能，好方案不會僅有一個。
5 方案篩選
1、圍繞設計要求：（結構穩固、簡單，易制作，易攜帶， 自重輕、體積小，成本低）
2、兼顧式樣和做工等
3、小組淘汰有嚴重缺陷的方案
4、班級交流展評
　通過分析、比較、選擇，對提出的幾個設計方案，依據一定的原則，對方案進行篩選，確定最佳方案。
