第二節 穩固結構的探析

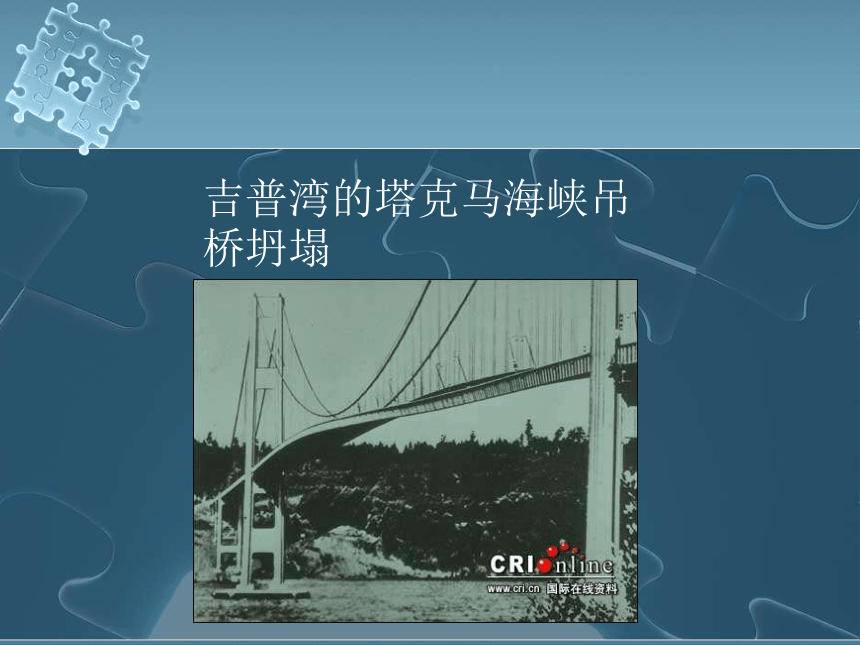

吉普灣的塔克馬海峽吊橋坍塌

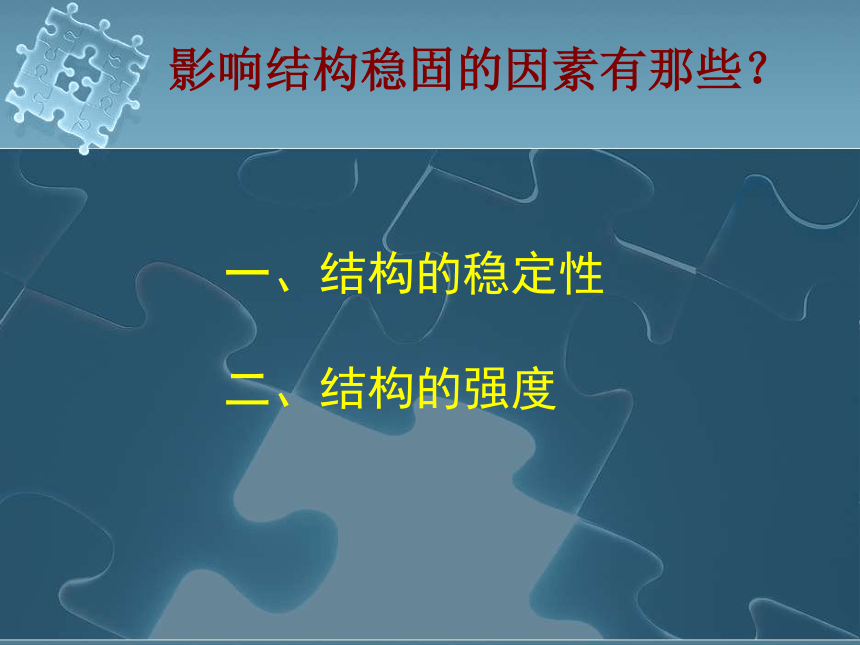

影響結構穩固的因素有那些？
一、結構的穩定性
二、結構的強度

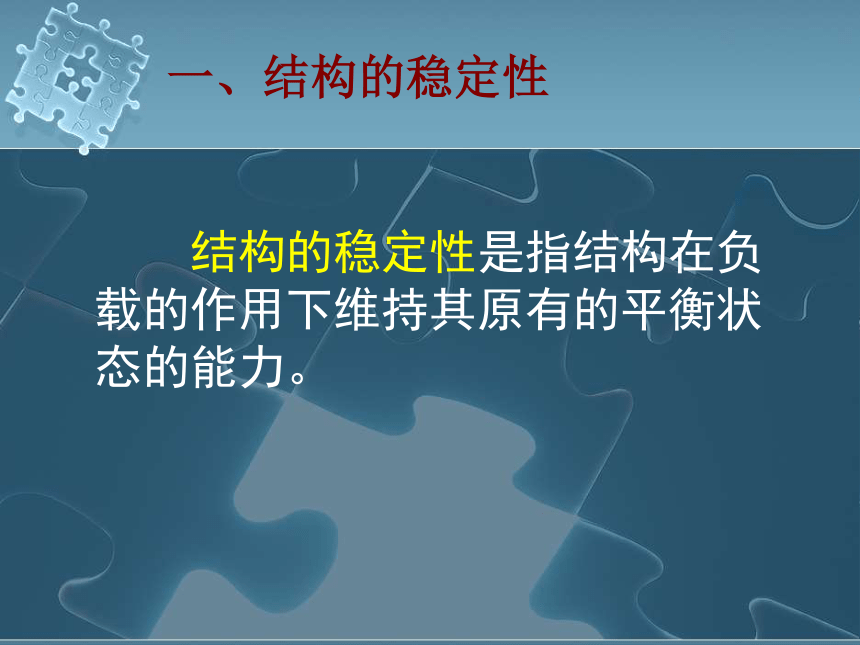

一、結構的穩定性
結構的穩定性是指結構在負載的作用下維持其原有的平衡狀態的能力。

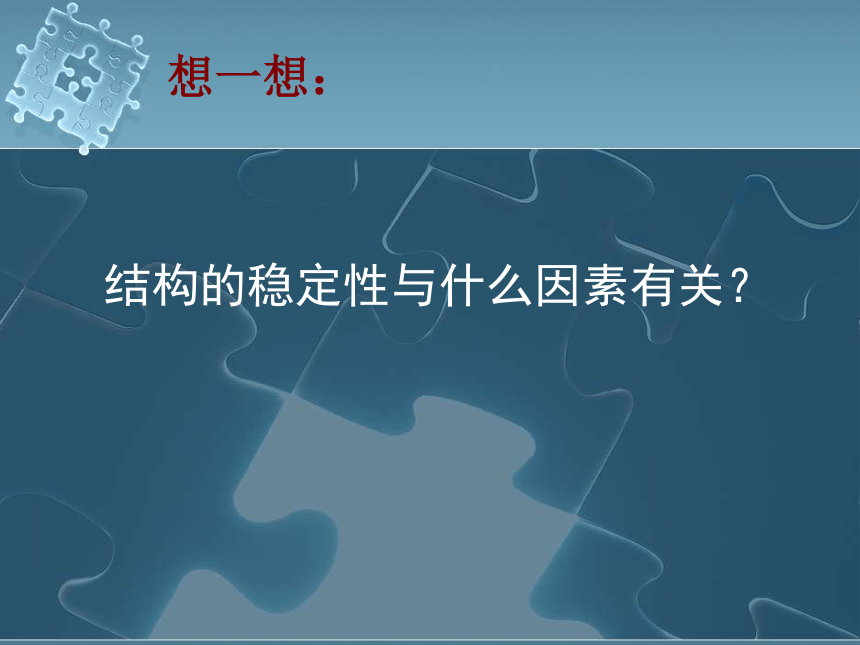

結構的穩定性與什么因素有關？
想一想：

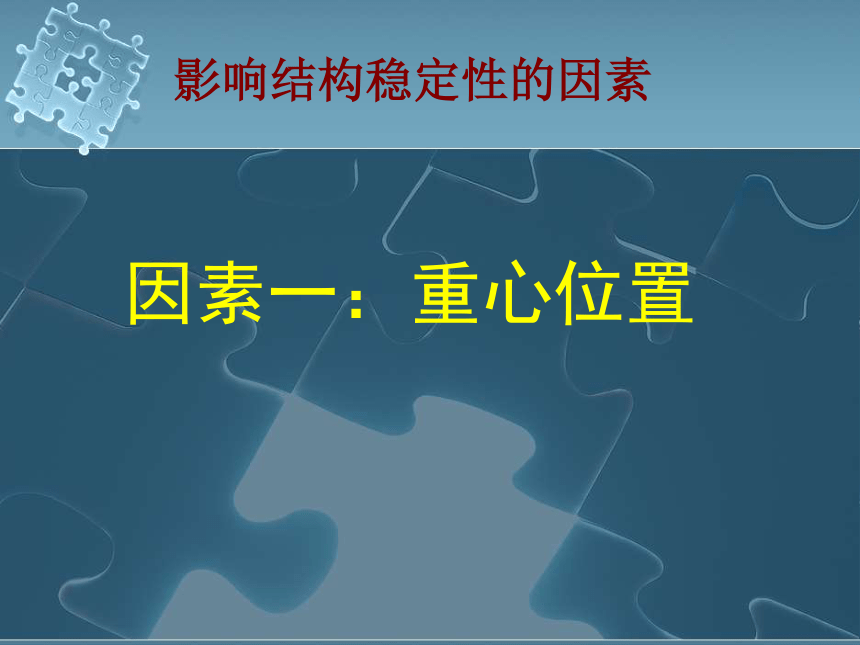

因素一：重心位置
影響結構穩定性的因素
影響結構穩定性的因素

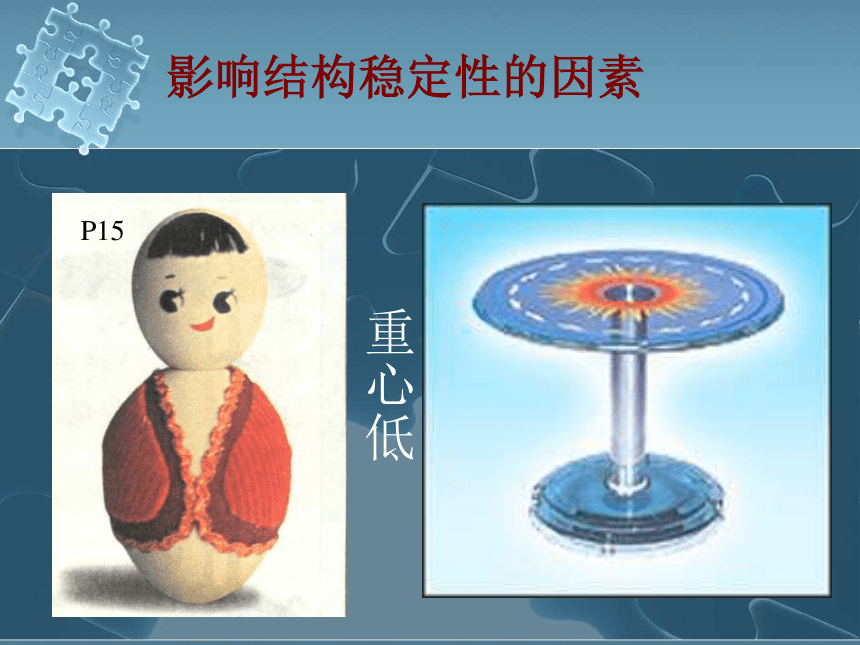

重心低
P15

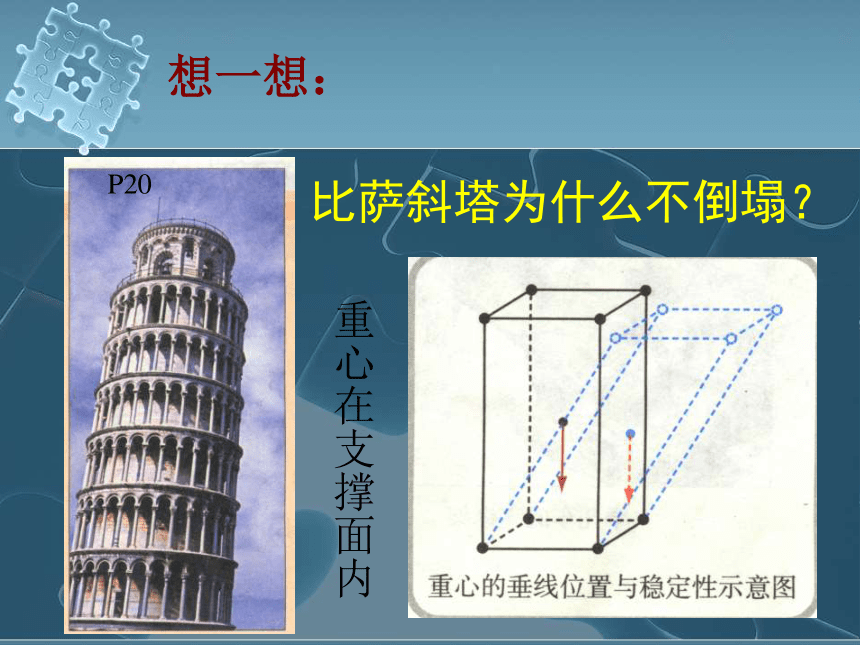

比薩斜塔為什么不倒塌？
想一想：
P20
重心在支撐面內

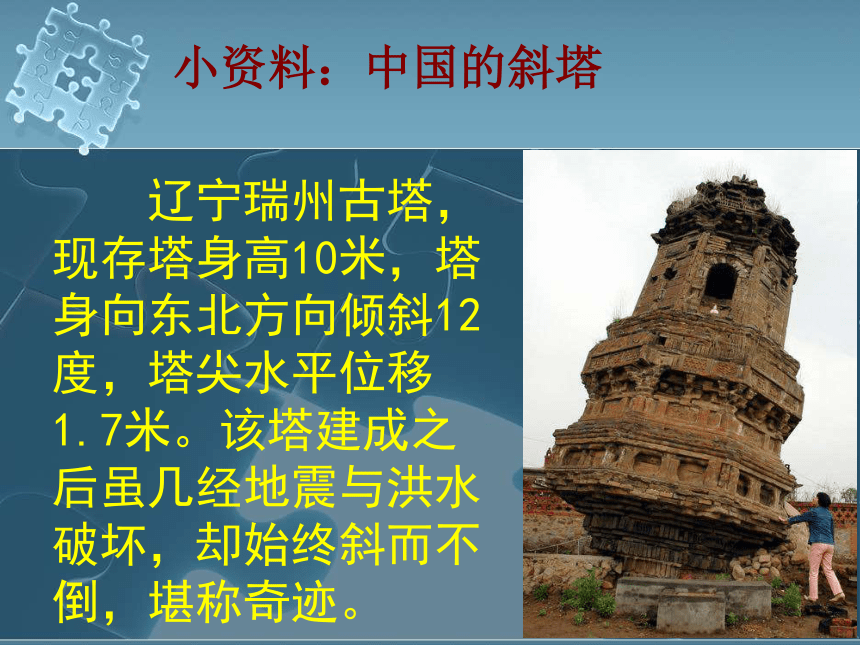

遼寧瑞州古塔，現存塔身高10米，塔身向東北方向傾斜12度，塔尖水平位移1.7米。該塔建成之后雖幾經地震與洪水破壞，卻始終斜而不倒，堪稱奇跡。
小資料：中國的斜塔
影響結構穩定性的因素

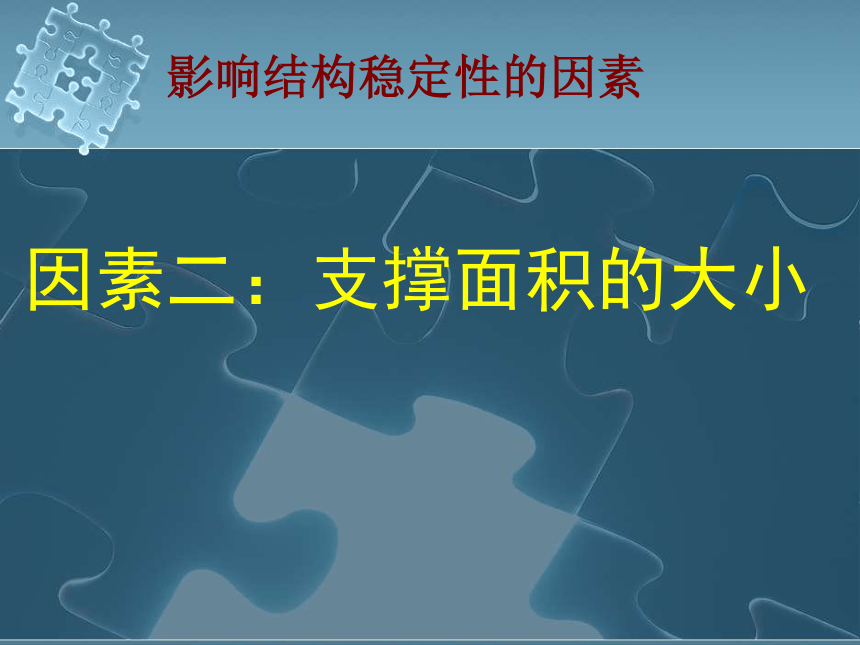

因素二：支撐面積的大小

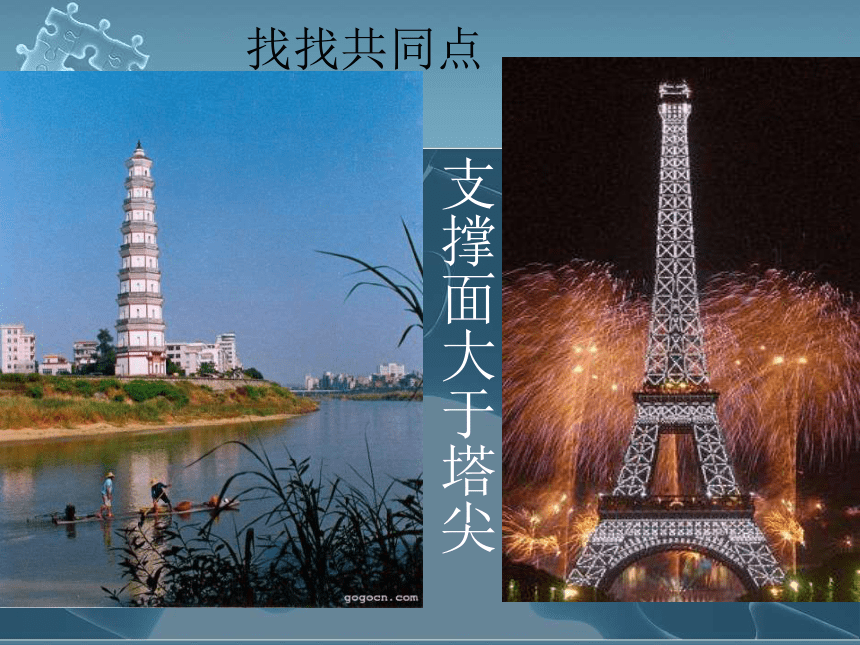

支撐面大于塔尖
找找共同點
想一想：

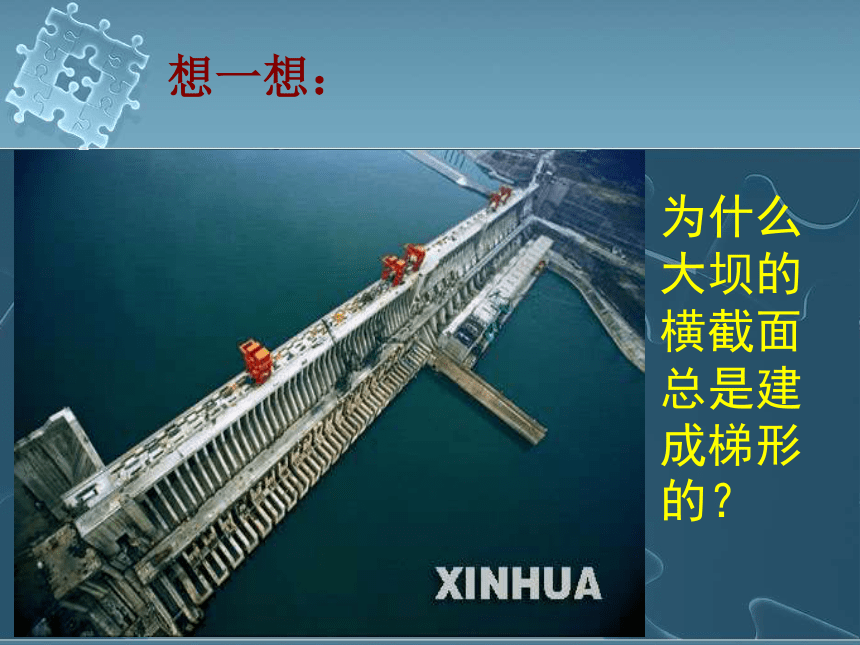

為什么大壩的橫截面總是建成梯形的？
為什么許多課桌椅的支撐腳要做成往外傾斜？
想一想：
（支撐面≠接觸面）
影響結構穩定性的因素
因素三：結構的形狀
A字形梯為什么載人時能夠保持穩定？
如果沒有梯子中間的拉桿將會怎么樣？
想一想：
想一想：
照相機的支撐架為什么常使用三腳架而不用其他形狀？
想一想：
單腳支撐的自行車放穩的原因分析
影響結構穩定性的因素：
結論
重心位置 結構形狀 支撐面積
拓展：不穩定的結構應用
結構的強度是指結構具有的抵抗破壞的能力。
二、結構的強度
結構的強度與什么因素有關？
想一想：
結構的形狀、結構的材料與連接
結構的形狀
空調架
金剛石及其內部結構
結構的形狀
相同材料，相同截面積，不同截面形狀的構件強度不同。
強度與材料
結構的強度與材料有關
VS
紙杯
鋼杯
使用鋼筋混凝土結構的好處是什么？
拓展
結構的連接是指通過一定的連接物將構件組成整體結構。
結構的連接
結構構建的連接通常有以下兩類：
鉸連接 剛連接
2.3 結構的連接
鉸連接：被連接的構件在連接處不能相對移動，但可以相對轉動，具體有松螺栓、松鉚等。
結構的連接
剛連接：被連接的構件在連接處不能相對移動，也不能相對轉動，具體有榫接、膠接、焊接等。
結構的連接
膠接
榫接
三、結構與功能
結構對事物的功能和作用產生著直接的影響，結構的改變可能導致功能的改變
多功能起子
結構的變化影響功能
小結
一、結構的穩定性
影響結構穩定性的三個因素：重心位置、支撐面積的大小和結構的形狀
二、結構的強度
影響結構強度的三因素：結構的形狀、結構的材料與連接
三、結構與功能
