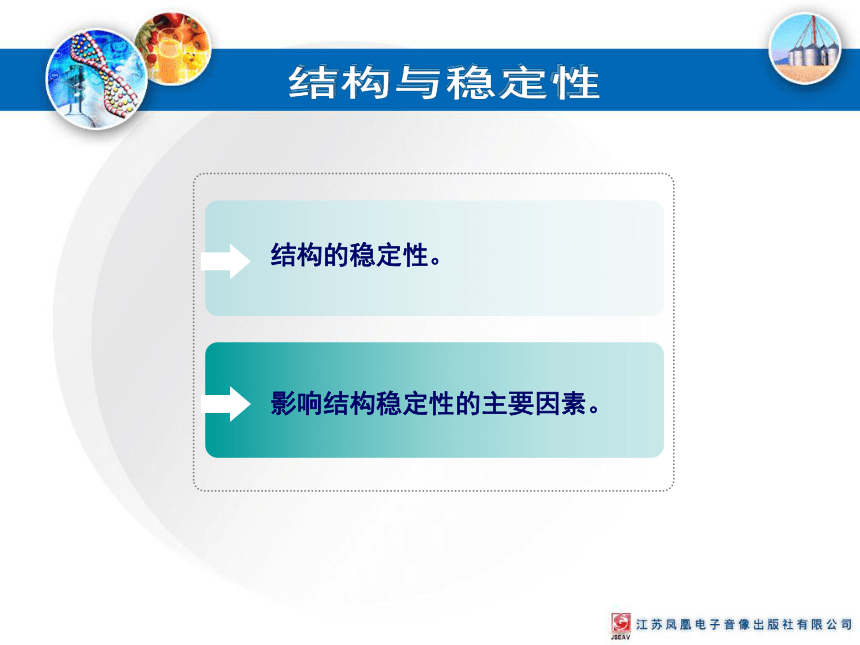

結構的穩定性。
影響結構穩定性的主要因素。

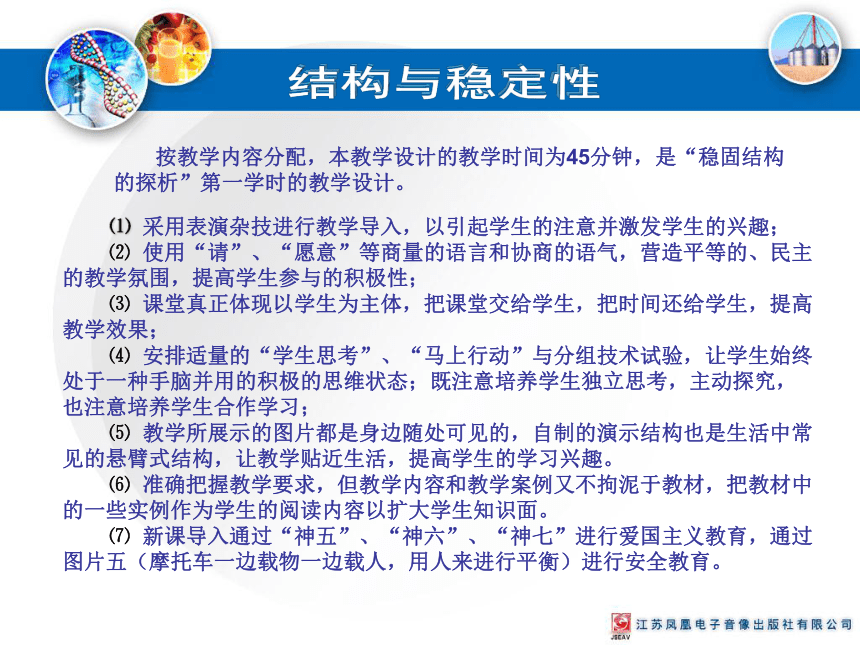

按教學內容分配，本教學設計的教學時間為45分鐘，是“穩固結構的探析”第一學時的教學設計。
　⑴ 采用表演雜技進行教學導入，以引起學生的注意并激發學生的興趣；
　⑵ 使用“請”、“愿意”等商量的語言和協商的語氣，營造平等的、民主的教學氛圍，提高學生參與的積極性；
　⑶ 課堂真正體現以學生為主體，把課堂交給學生，把時間還給學生，提高教學效果；
　⑷ 安排適量的“學生思考”、“馬上行動”與分組技術試驗，讓學生始終處于一種手腦并用的積極的思維狀態；既注意培養學生獨立思考，主動探究，也注意培養學生合作學習；
　⑸ 教學所展示的圖片都是身邊隨處可見的，自制的演示結構也是生活中常見的懸臂式結構，讓教學貼近生活，提高學生的學習興趣。
　⑹ 準確把握教學要求，但教學內容和教學案例又不拘泥于教材，把教材中的一些實例作為學生的閱讀內容以擴大學生知識面。
　⑺ 新課導入通過“神五”、“神六”、“神七”進行愛國主義教育，通過圖片五（摩托車一邊載物一邊載人，用人來進行平衡）進行安全教育。
本節課授課內容
二 穩固結構的探析
1 結構與穩定性
（請同學們翻到課本P012頁）
翻倒的自行車
風中搖墜的行人

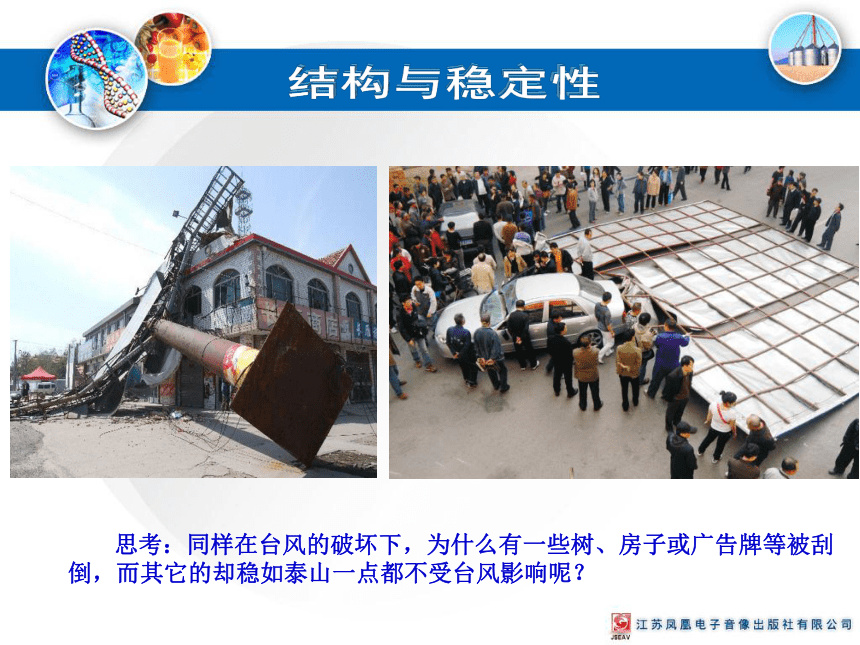

　　　 思考：同樣在臺風的破壞下，為什么有一些樹、房子或廣告牌等被刮倒，而其它的卻穩如泰山一點都不受臺風影響呢？

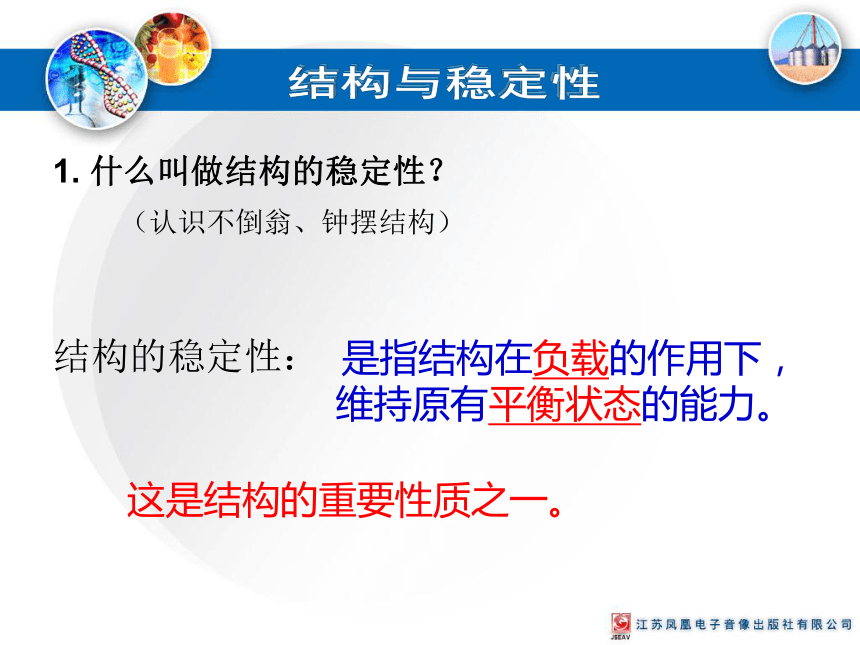

結構的穩定性：
　是指結構在負載的作用下，維持原有平衡狀態的能力。
這是結構的重要性質之一。
1. 什么叫做結構的穩定性？
（認識不倒翁、鐘擺結構）

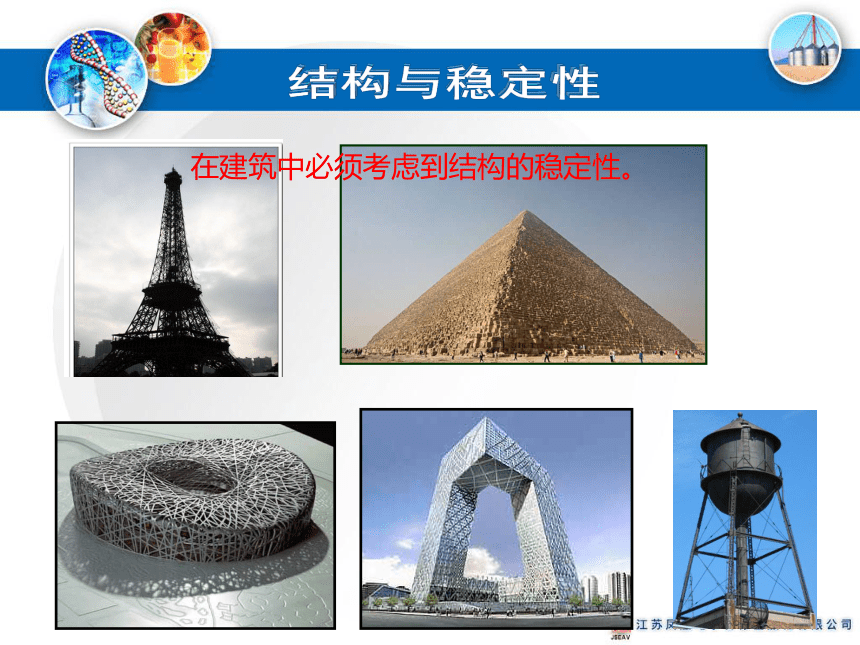

在建筑中必須考慮到結構的穩定性。

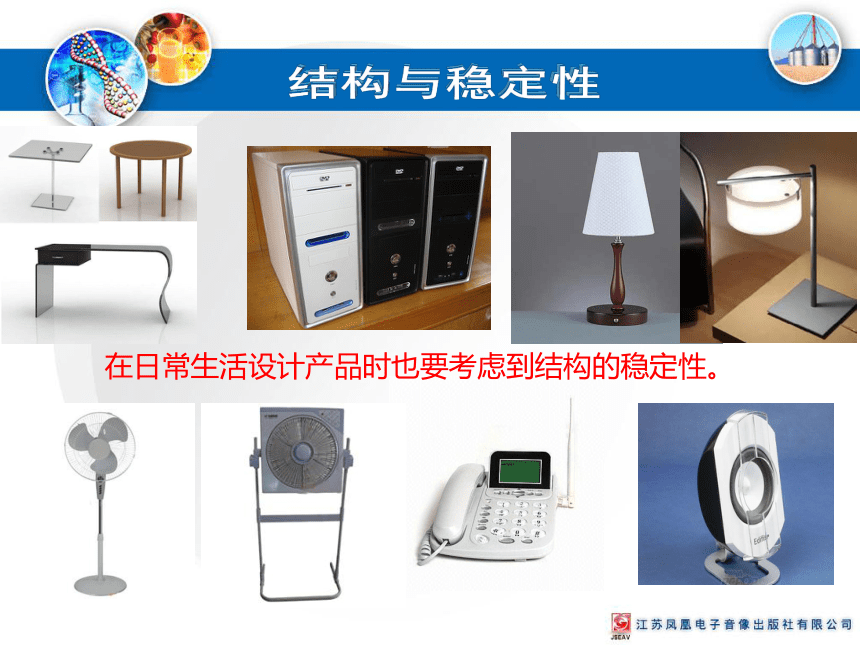

在日常生活設計產品時也要考慮到結構的穩定性。
　【探究試驗1】在一塊薄木板上，有A、B、C三個礦泉水瓶子，A瓶中裝滿水，B瓶中有半瓶水，C是空瓶，請均勻用力，慢慢抬起木板的一端，看看哪個瓶子最后倒下？再換瓶子位置重做結果又是怎樣？
A
C
B
下面，我們一起通過試驗來探究影響結構穩定性的主要有那些因素？
2. 影響結構穩定性的主要因素
結論1：結構重心的位置高低影響結構穩定性：重心越低,穩定性越好;重心越高,穩定性越差。
【探究試驗1】問題
問題1：試驗1中那個瓶子先倒，那個后倒？換位置后結果是不是一樣？為什么呢？
問題3：同學們能否舉出生活中的案例，來印證這一結論。
問題2：你能從試驗1中總結出結構的穩定性與那個因素有關呢？你的結論是什么？
問題4：人站立時穩定，身體傾斜到一定程度的時候會變的不穩定，為什么重心下降了，反而不穩定了呢？
　　 　結構重心的位置高低影響結構穩定性的結論成立是有條件的，條件是：
　　　 結構重心所在點的垂線是否落在結構底面的范圍內，落在底面范圍內就是穩定的，反之就會不穩定。
比薩斜塔“斜而不倒”
　【探究試驗2】
在上述試驗1中，改為只用裝滿水的瓶子A和空瓶子C做試驗，但給空瓶C套個底套，請均勻用力，慢慢抬起木板的一端，看看哪個瓶子先倒下？再換瓶子位置重做結果又是怎樣？
A
C
底套
【探究試驗2】問題
　　　 問題1：試驗2中那個瓶子先倒，那個后倒？換位置后結果是不是一樣？為什么會呢？
問題2：你能從試驗2中總結出結構的穩定性與那個因素有關呢？你的結論是什么？
結論2：結構與地面接觸所形成的支撐面的大小有關，支撐面積越大，結構越穩定。
注意：接觸面與支撐面的區別
問題3：你是如何理解支撐面和接觸面的呢？請你說說圖1~3中那個椅子最穩定？對支撐面而言，說說在圖1~3中那個最大那個最小？
圖1
圖2
圖3
問題5：通過觀察老師操做，說說用三枚大頭釘把三個形狀、大小和重量相同的方形木塊支撐起來，哪種方式把木塊支撐得穩固？為什么？
問題6：你能舉例說明“結構的穩定性與地面接觸所形成的支撐面的大小有關，支撐面積越大，結構越穩定”這個結論在現實生活中的運用。
問題4：請同學們?cè)囈辉嚢颜n本直立在課桌上，你是如何才能使課本直立得更穩定呢？大概指出支撐面范圍。
【探究試驗3】
在老師用20個麻將子按不同的方式壘出同樣高的三堵墻，請一位同學用手指推墻，看看那堵結構的墻最容易被推倒？
A
B
C
【探究試驗3】問題
問題1：用麻將子壘出的墻那堵最牢固，那堵墻最不牢固？
問題2：從試驗3中能總結出結構的穩定性與那個因素有關呢？你的結論是什么？
結論3：結構的穩定性與結構的形狀有關。
問題3：三角形和四邊形那個結構最穩定？
你能說出生活中應用三角型穩定性的事例嗎？
3. 結構穩定性的應用
　　　 例如在地震多發地區，人們將酒瓶之類的物體倒置在地上，利用這一不穩定的結構實現感知地震的功能。
一方面人們利用穩定的結構抵抗外力、承受負載。
另一方面人們又利用不穩定的結構實現某些功能。
　4.小結
　本節課你學到了什么？
通過本節學習，我們了解什么是結構的穩定性，掌握影響結構穩定性的主要因素有重心位置的高低，結構與地面接觸形成的支撐面的大小，結構重心所在點的垂線是否落在結構底面范圍內以及結構的形狀有關。
【課外探究1】
【課外探究2】
木塊
鐵塊
　　通常情況下，一個物體要有三個支撐點才能穩定，但自行車騎起來時，卻只有兩個支撐點，為什么不會倒下？（參見課本第15頁）
這個問題涉及到動態平衡問題。
　　結構的穩定性除了上述所說的因素有關之外，還和什么因素有關呢？
試驗：用嘴吹放置在桌面上同樣形狀和大小的鐵塊和木塊，看看那塊先倒？
5. 課后作業
　　　(1)在擁擠的公共汽車上已沒有座位，你必須站著，而扶手你讓給了旁邊的老人，你在公共汽車上要如何才能保持自己的沒摔倒？
　　　（2）觀察學校的籃球架，并思考，籃球架要有較高的穩定性，可采取哪些措施？
