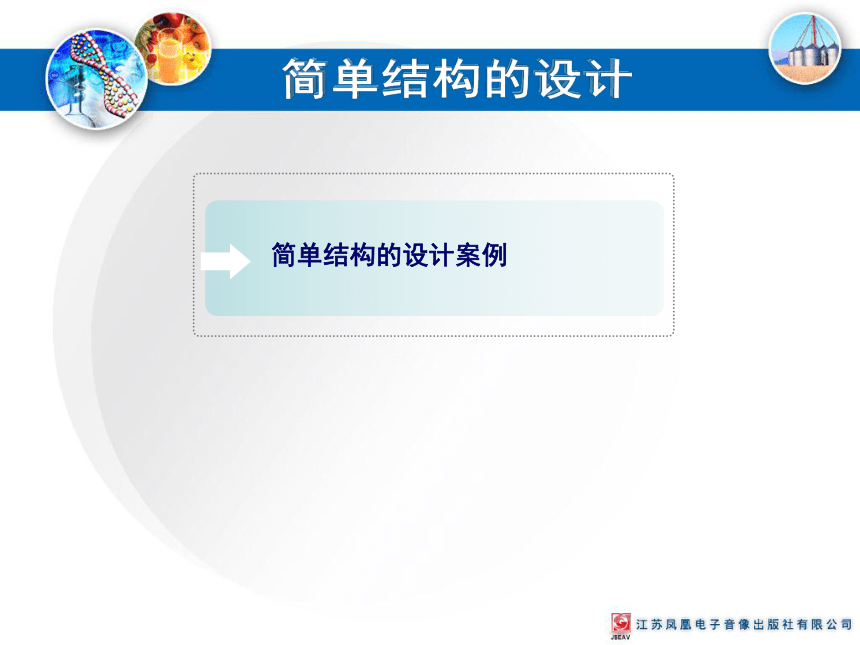

簡單結構的設計案例

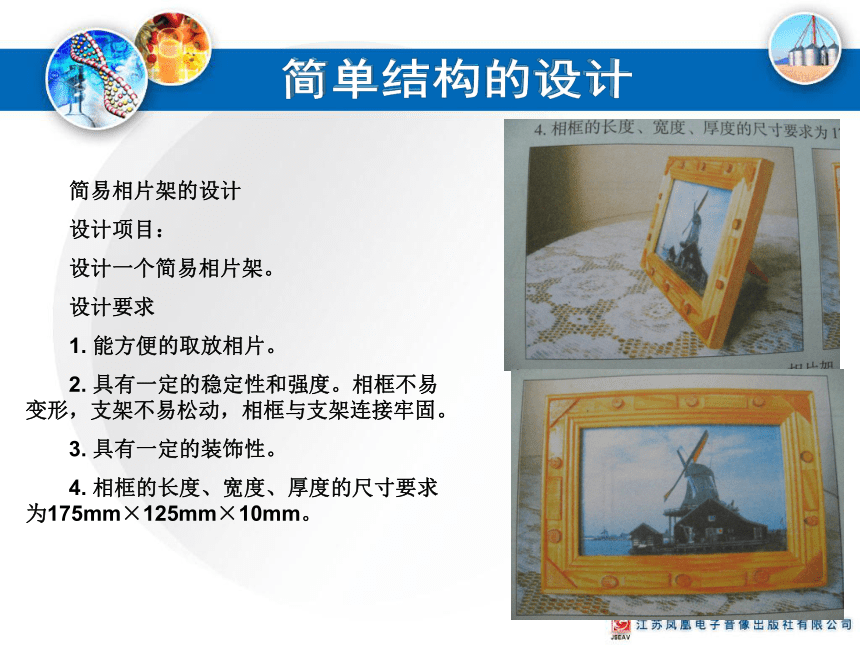

　　簡易相片架的設計
　　設計項目：
　　設計一個簡易相片架。
　　設計要求
　　1. 能方便的取放相片。
　　2. 具有一定的穩定性和強度。相框不易變形，支架不易松動，相框與支架連接牢固。
　　3. 具有一定的裝飾性。
　　4. 相框的長度、寬度、厚度的尺寸要求為175mm×125mm×10mm。

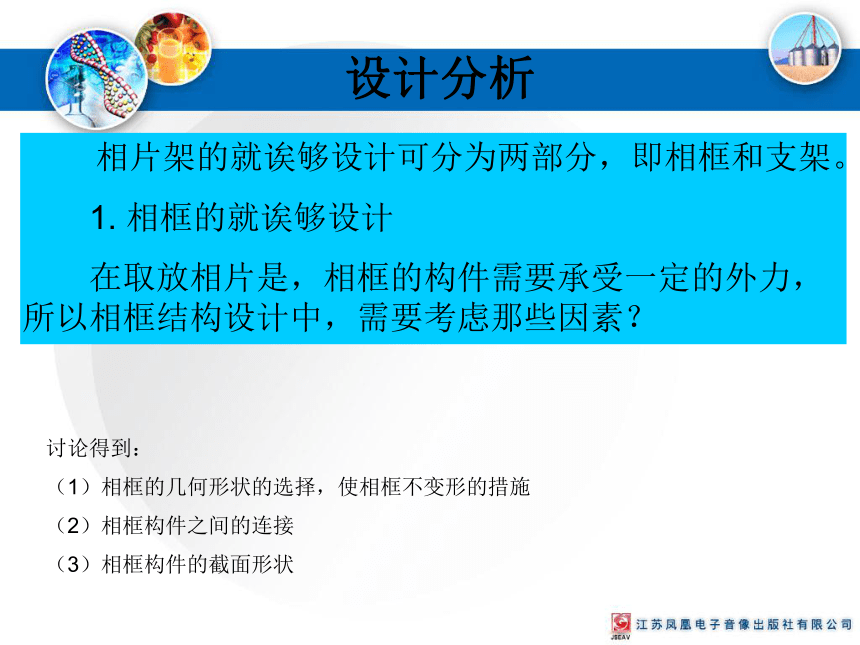

　　相片架的就誒夠設計可分為兩部分，即相框和支架。
　　1. 相框的就誒夠設計
　　在取放相片是，相框的構件需要承受一定的外力，所以相框結構設計中，需要考慮那些因素？
設計分析
討論得到：
（1）相框的幾何形狀的選擇，使相框不變形的措施
（2）相框構件之間的連接
（3）相框構件的截面形狀

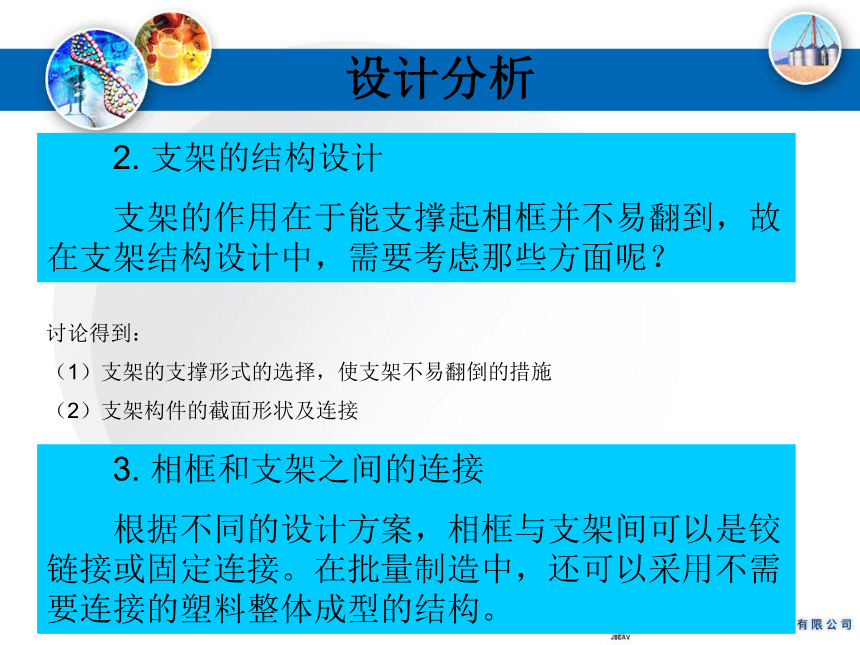

　　2. 支架的結構設計
　　支架的作用在于能支撐起相框并不易翻到，故在支架結構設計中，需要考慮那些方面呢？
設計分析
討論得到：
（1）支架的支撐形式的選擇，使支架不易翻倒的措施
（2）支架構件的截面形狀及連接
　　3. 相框和支架之間的連接
　　根據不同的設計方案，相框與支架間可以是鉸鏈接或固定連接。在批量制造中，還可以采用不需要連接的塑料整體成型的結構。
設計方案

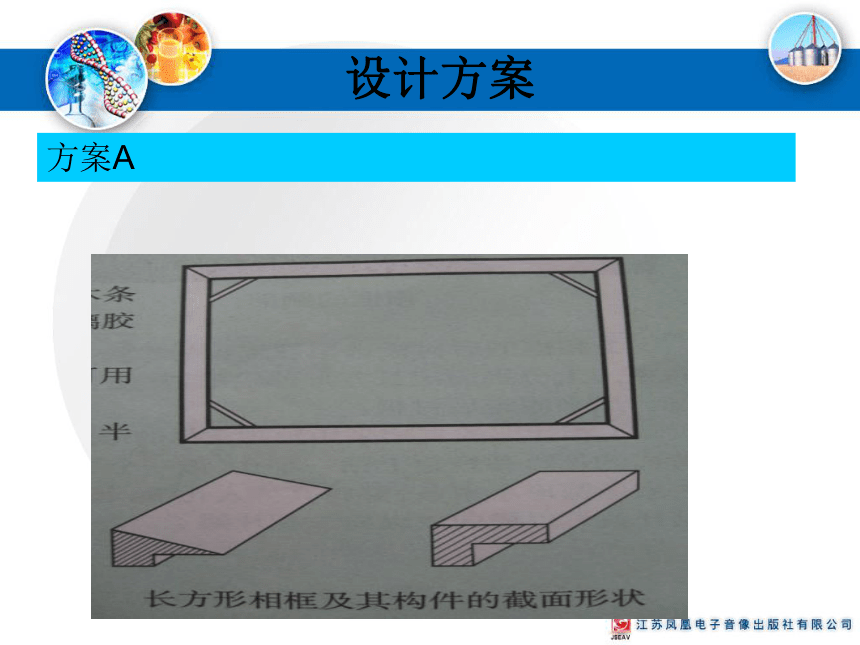

方案A
設計方案
方案B
設計方案
方案C
探究
　　在某些地震災區，居民采用“木板夾心”結構筑墻建房，這種由當地農民創造出的結構能經受地震帶考驗，具有較好的抗震效果。請簡要說明這種結構的特點，并根據所學的有關結構與設計的知識，對這種結構設計進行分析。
