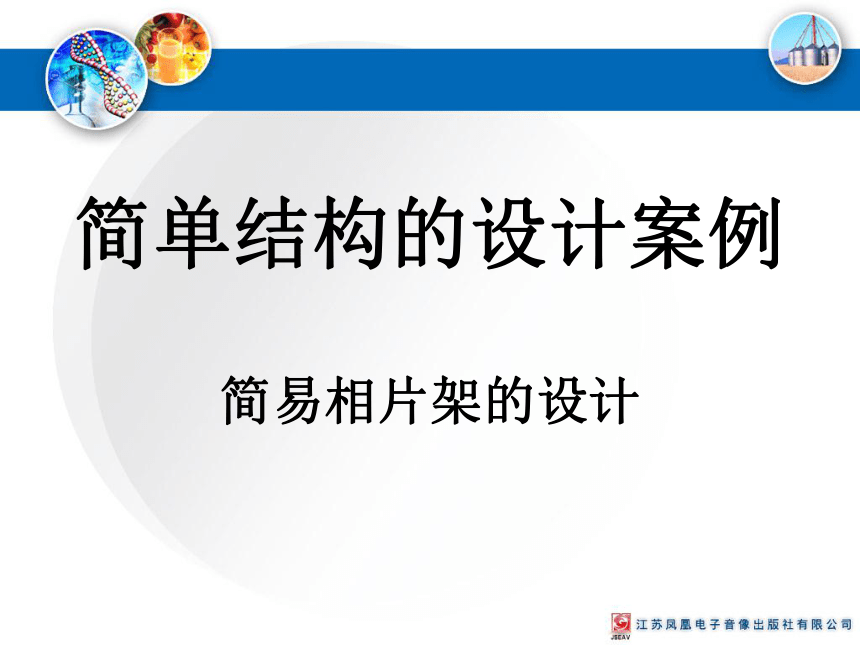

簡單結構的設計案例
簡易相片架的設計

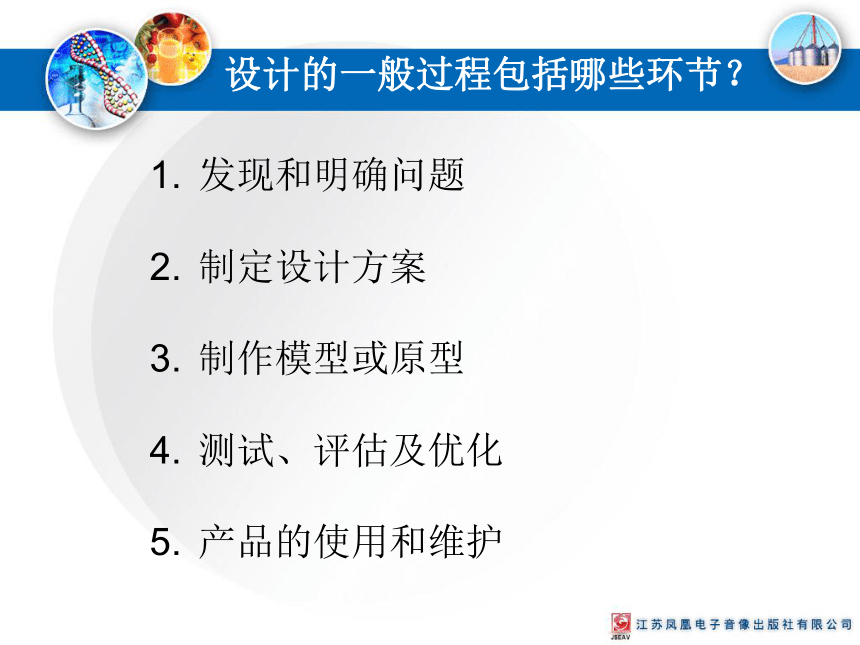

設計的一般過程包括哪些環節？
發現和明確問題
制定設計方案
制作模型或原型
測試、評估及優化
產品的使用和維護
結構設計
功能
成本
強度
穩定性
美觀
……….
安全
壽命
人的個性化需要
結構設計應考慮的主要因素有哪些？

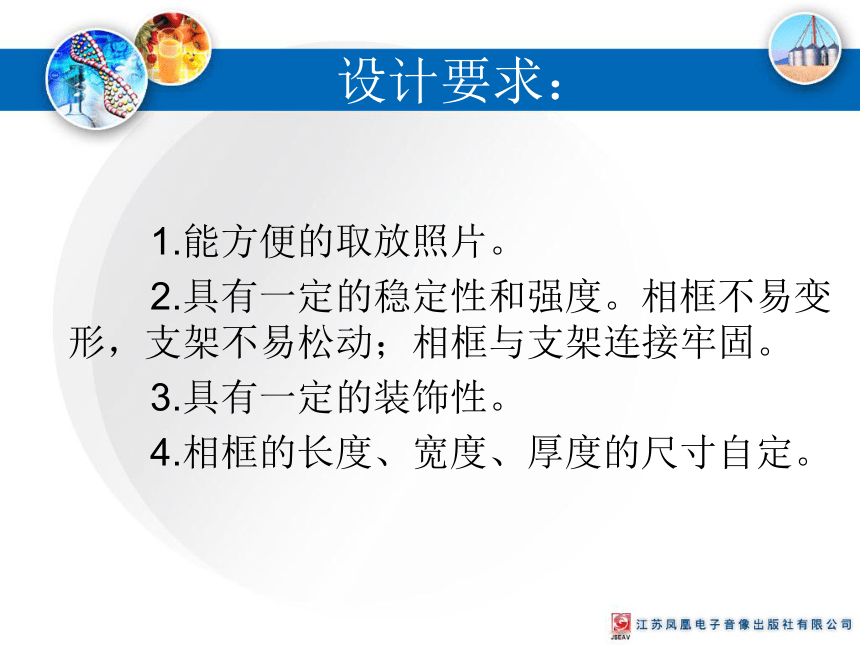

設計要求：
　　　1.能方便的取放照片。
　　　2.具有一定的穩定性和強度。相框不易變形，支架不易松動；相框與支架連接牢固。
　　　3.具有一定的裝飾性。
　　　4.相框的長度、寬度、厚度的尺寸自定。

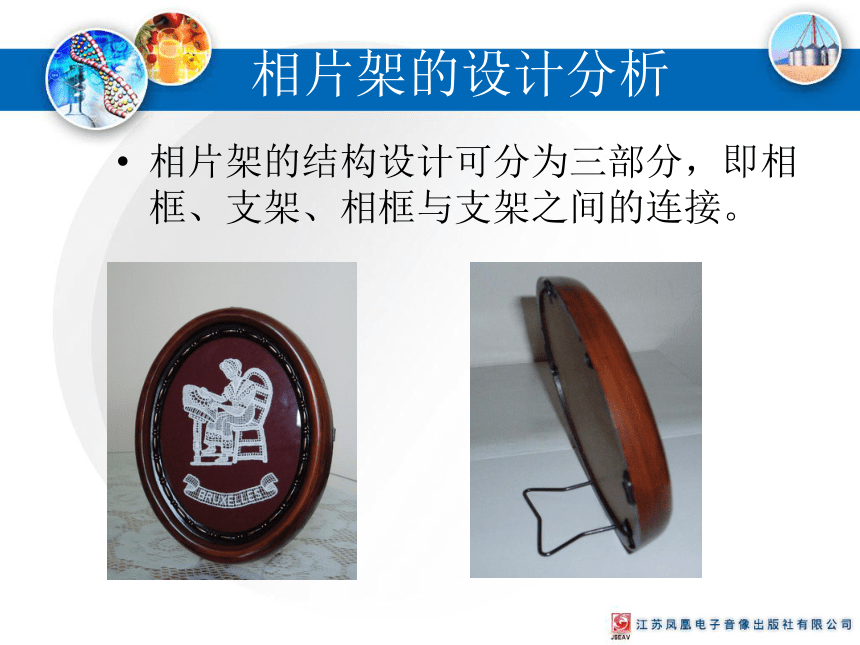

相片架的設計分析
相片架的結構設計可分為三部分，即相框、支架、相框與支架之間的連接。

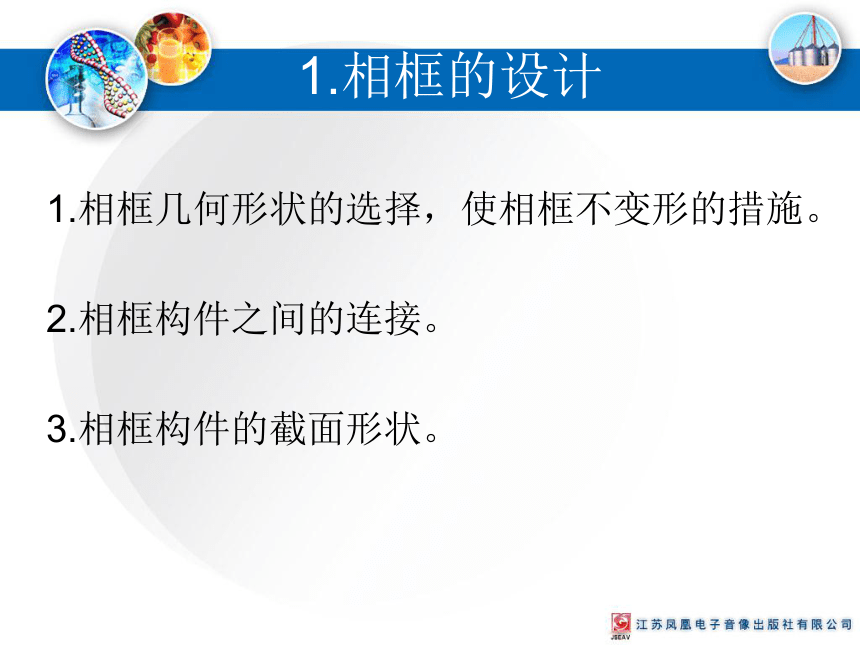

1.相框的設計
1.相框幾何形狀的選擇，使相框不變形的措施。
2.相框構件之間的連接。
3.相框構件的截面形狀。

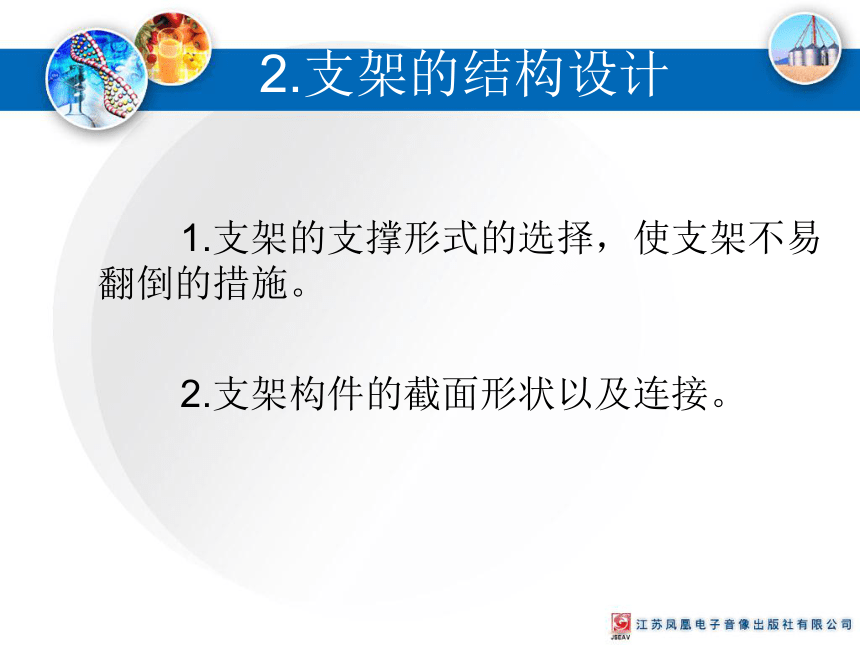

2.支架的結構設計
　　　1.支架的支撐形式的選擇，使支架不易翻倒的措施。
　　　2.支架構件的截面形狀以及連接。
3.相框與支架之間的連接
根據不同的設計方案，相框與支架間可以是鉸連接或固定連接。在批量制作中，還可采用不需要連接的塑料整體成型的結構。
分析相片架的結構
對于增加相片架的強度，有哪些措施？
如何提高支架的穩定性？
設計準備:
　　　1.合適的 制作材料和連接材料，制作材料如木條、竹片、細竹竿、三合板、刨花板、硬紙板、玻璃等，連接材料如小螺釘、小鐵釘、小塑料片、玻璃膠等。
　　　2.必備的工具，如卷尺、剪刀、刀、銼、錘等。
