資源簡介

(共24張PPT)
認識流程
生活與流程
生產與流程

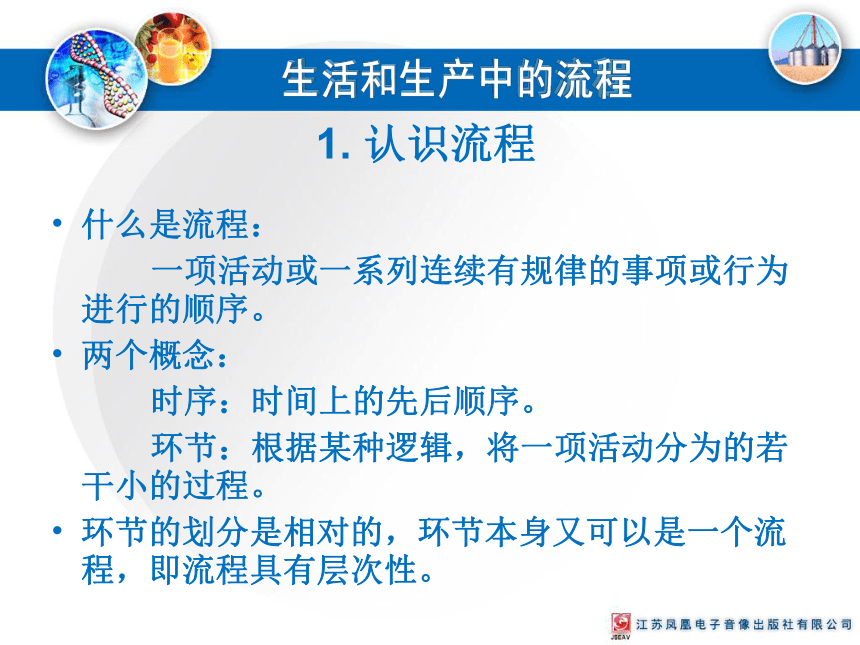

1. 認識流程
什么是流程：
一項活動或一系列連續有規律的事項或行為進行的順序。
兩個概念：
時序：時間上的先后順序。
環節：根據某種邏輯，將一項活動分為的若干小的過程。
環節的劃分是相對的，環節本身又可以是一個流程，即流程具有層次性。
生活和生產中流程的案例分析
機械裝配廠裝配螺絲釘

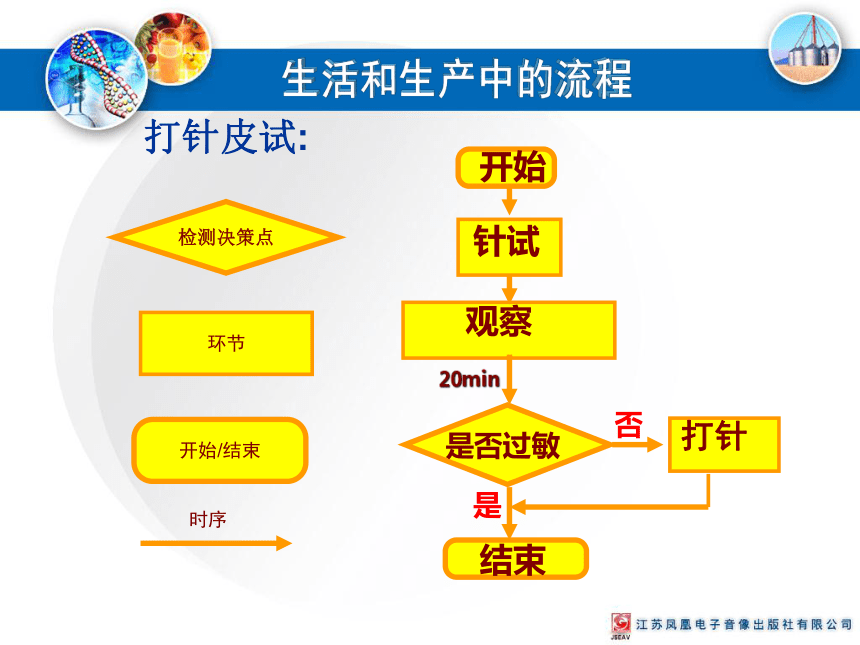

打針皮試:
是否過敏
開始
針試
結束
否
是
觀察
打針
檢測決策點
開始/結束
環節
時序
20min

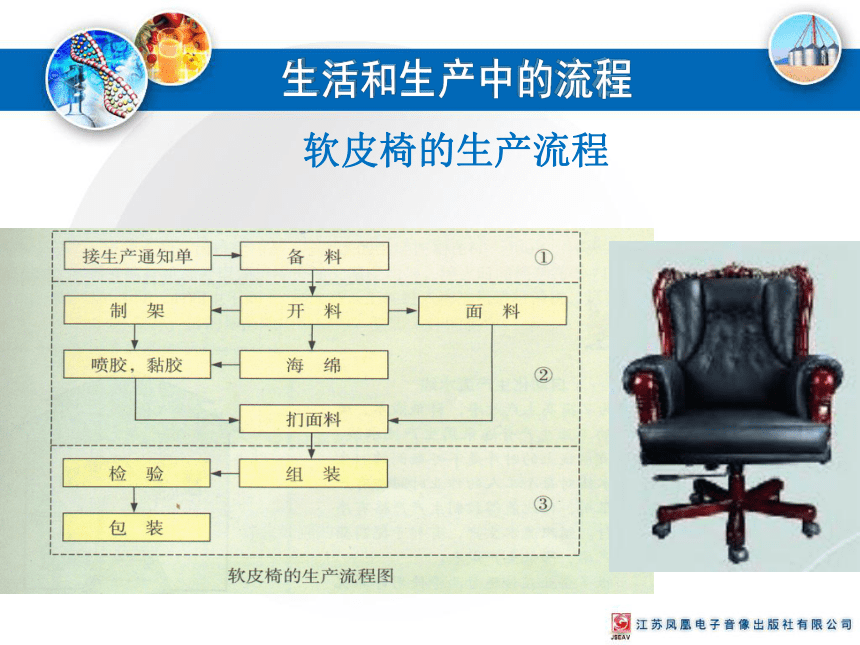

軟皮椅的生產流程
李龍飛的莊稼為什么顆粒無收
純凈水的生產工藝流程：
　原水
　↓
　砂濾→碳濾→軟化→保安過濾→反滲透→消毒
　↓
　純凈水
　　
　　消毒的目的是殺滅水中的致病菌，并使水中的細菌含量符合規定標準。常用的水消毒方法是氯消毒、紫外 消毒和臭氧消毒。
流程的含義與意義
時序——時間上的先后順序
任何一項生產或生活活動都有時序
兩類——可顛倒，不可顛倒（濃硫酸稀釋、照片沖洗等）
效率、質量、安全
流程的試驗
1.圓珠筆的安裝
2.魯班鎖試驗
流程的表達
采用流程圖來表達流程。
產品的設計過程就是—個流程
流程圖中，方框表示某個事項或活動，單向箭頭表示事項或活動地順序關系。
制作模型或原型
發現與
明確問題
制定設
計方案
優化方案
編制產品說明書
文字、表格表達
圖示表達
程序流程圖
矩形：處理框；平行四邊形：輸入輸出框；
菱形：選擇框；圓角矩形：表征流程的開始或結束。
單打比賽程序的結構圖
流程的性質以及表達習慣
流程表達——有語言、文字、表格、圖示、模型、動畫演示等方式。
時序——箭頭、數字序號、時間。
環節、工序——序號或方框。
2. 生活與流程
洗衣做飯、采購日用品、看病就醫和旅游等都離不開流程。
正確地做事，提高工作和學習的效率，使我們的生活有序、合理。
為我們的安全提供保障。
3. 生產與流程
流水線——1789年惠特尼，15個月1萬桿槍
串行和并行——城池重建
重復生產——電子裝配、家電、電器
連續生產——化工、食品、飲料、制藥、煙草
