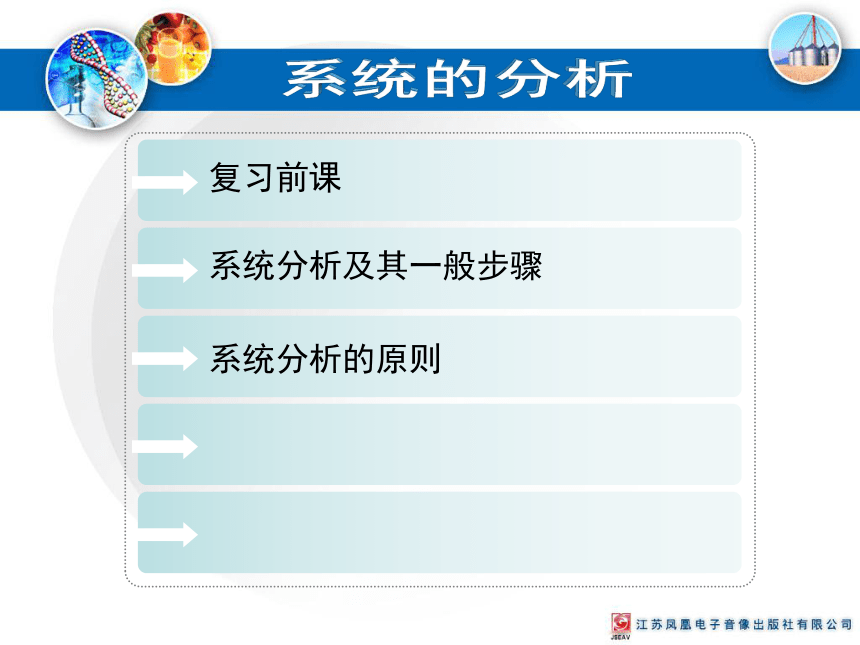

復習前課
系統分析及其一般步驟
系統分析的原則

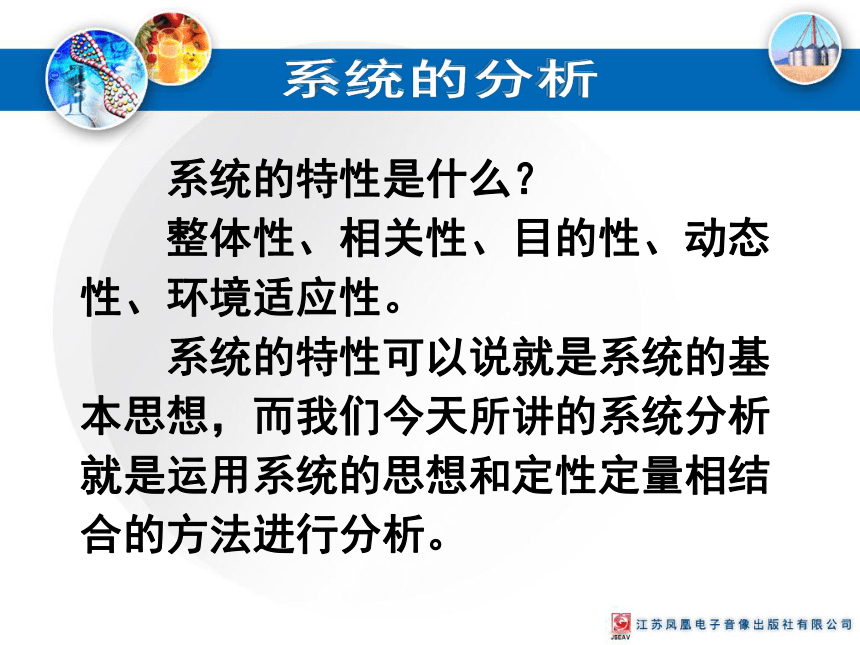

　　系統的特性是什么？
　　整體性、相關性、目的性、動態性、環境適應性。
　　系統的特性可以說就是系統的基本思想，而我們今天所講的系統分析就是運用系統的思想和定性定量相結合的方法進行分析。

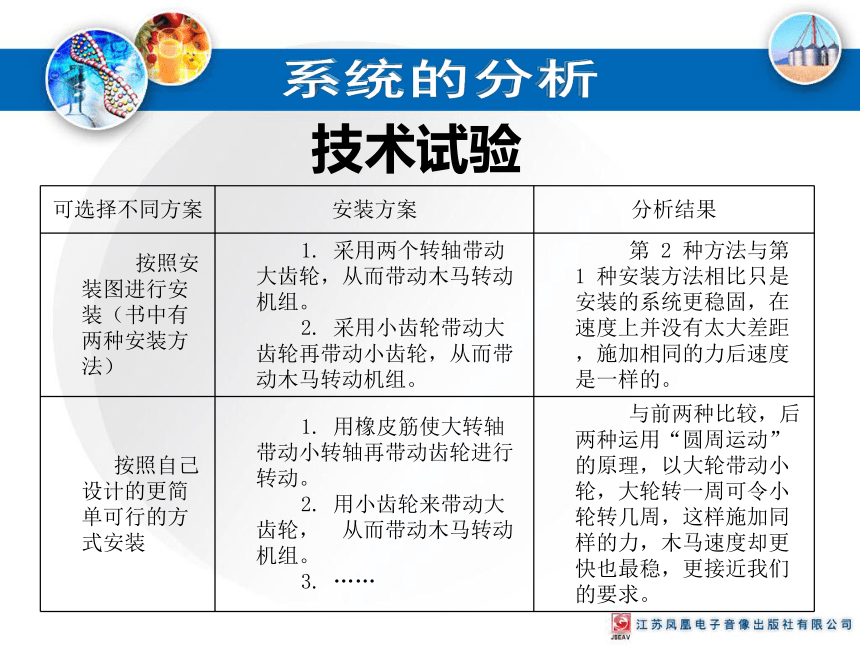

技術試驗
可選擇不同方案 安裝方案 分析結果
　　　按照安裝圖進行安裝（書中有兩種安裝方法） 　　　1. 采用兩個轉軸帶動大齒輪，從而帶動木馬轉動機組。
　　　2. 采用小齒輪帶動大齒輪再帶動小齒輪，從而帶動木馬轉動機組。 　　　第 2 種方法與第 1 種安裝方法相比只是安裝的系統更穩固，在速度上并沒有太大差距，施加相同的力后速度是一樣的。
　　　按照自己設計的更簡單可行的方式安裝 　　　1. 用橡皮筋使大轉軸帶動小轉軸再帶動齒輪進行轉動。
　　　2. 用小齒輪來帶動大齒輪，　從而帶動木馬轉動機組。
　　　3. …… 　　　與前兩種比較，后兩種運用“圓周運動”的原理，以大輪帶動小輪，大輪轉一周可令小輪轉幾周，這樣施加同樣的力，木馬速度卻更快也最穩，更接近我們的要求。

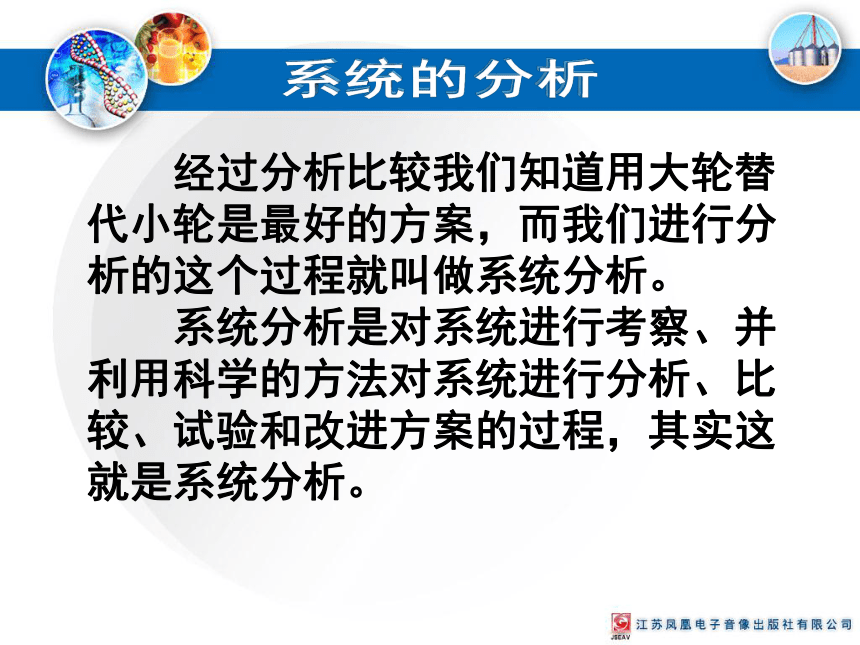

　　經過分析比較我們知道用大輪替代小輪是最好的方案，而我們進行分析的這個過程就叫做系統分析。
　　系統分析是對系統進行考察、并利用科學的方法對系統進行分析、比較、試驗和改進方案的過程，其實這就是系統分析。

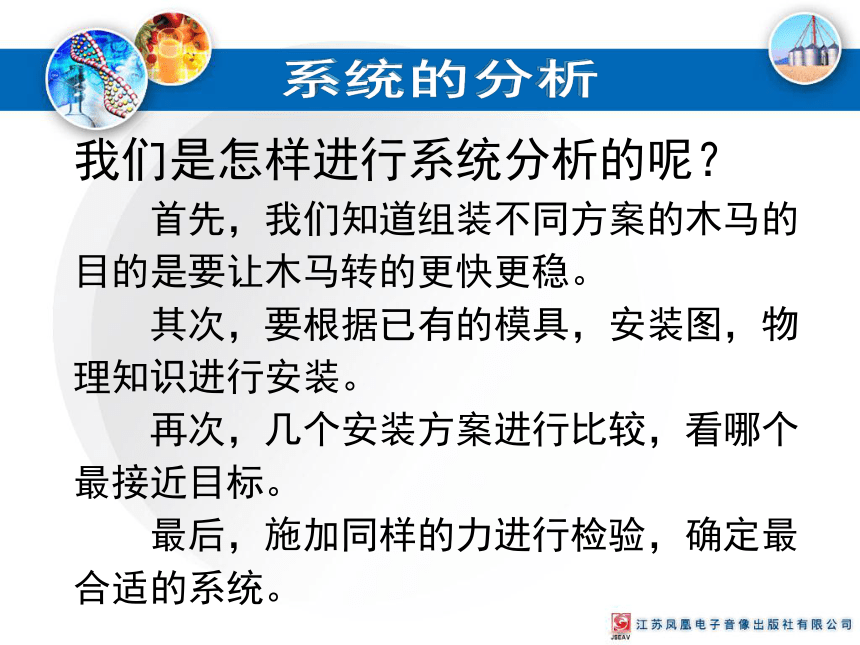

我們是怎樣進行系統分析的呢？
　　首先，我們知道組裝不同方案的木馬的目的是要讓木馬轉的更快更穩。
　　其次，要根據已有的模具，安裝圖，物理知識進行安裝。
　　再次，幾個安裝方案進行比較，看哪個最接近目標。
　　最后，施加同樣的力進行檢驗，確定最合適的系統。

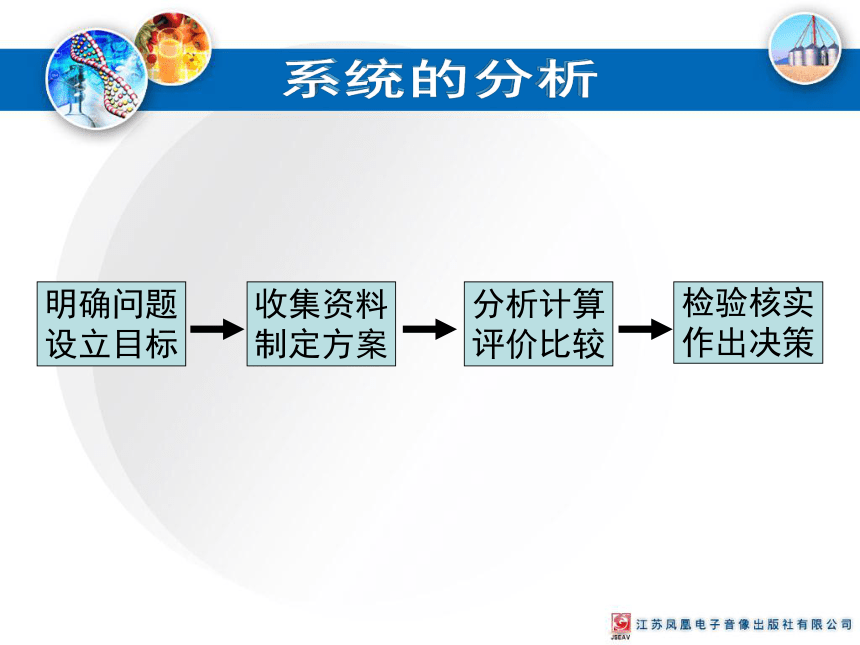

明確問題
設立目標
收集資料
制定方案
分析計算
評價比較
檢驗核實
作出決策

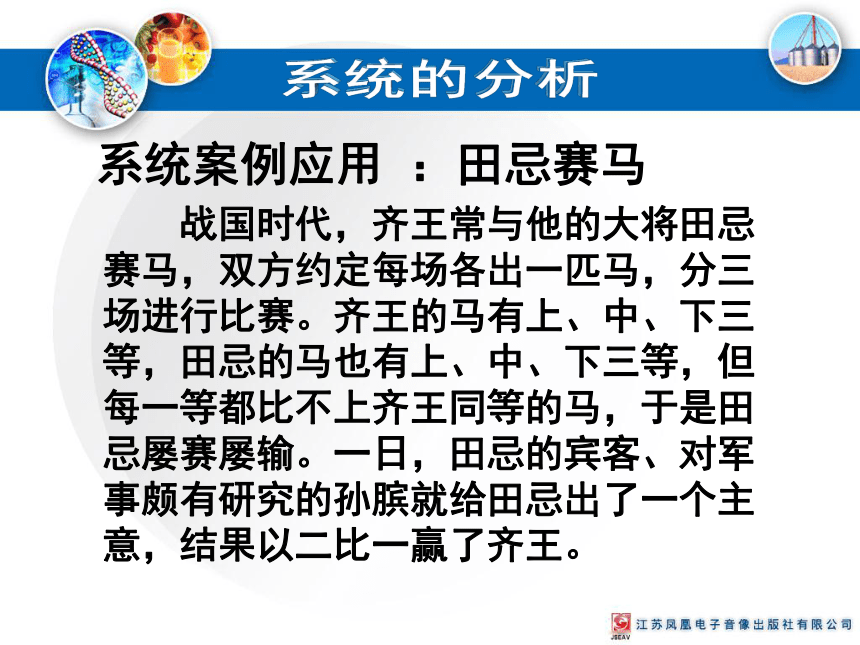

系統案例應用 ：田忌賽馬
　　戰國時代，齊王常與他的大將田忌賽馬，雙方約定每場各出一匹馬，分三場進行比賽。齊王的馬有上、中、下三等，田忌的馬也有上、中、下三等，但每一等都比不上齊王同等的馬，于是田忌屢賽屢輸。一日，田忌的賓客、對軍事頗有研究的孫臏就給田忌出了一個主意，結果以二比一贏了齊王。

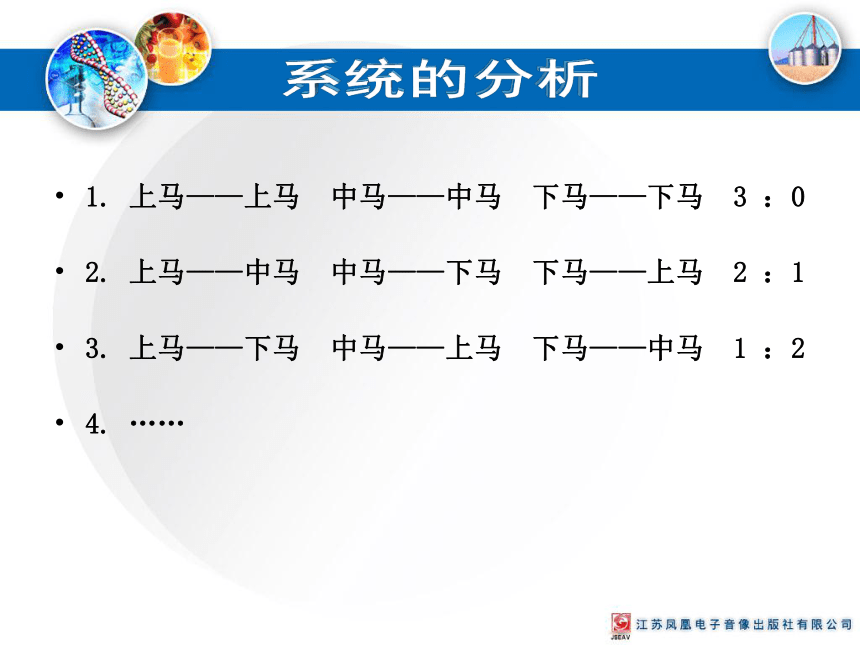

1. 上馬——上馬 中馬——中馬 下馬——下馬 3 ：0
2. 上馬——中馬 中馬——下馬 下馬——上馬 2 ：1
3. 上馬——下馬 中馬——上馬 下馬——中馬 1 ：2
4. ……
系統分析應該遵循的原則 ：
（1）整體性原則
　　系統分析首先要著眼于系統整體，要先分析整體，再分析部分；先看全局，后看局部；先看全過程，再看某一階段；先看長遠，再看當前。
案例一：丁謂修皇宮
　　北宋真宗年間，皇城失火，宮殿燒毀，大臣丁渭主持了皇宮修復工程。他采用了這樣一套施工方案，先在需要重建的通衢大道上就近取土燒磚，在取土后的深溝中引入汴水，形成人工河，再由此水路運輸建筑材料，從而加快了工程進度，在皇宮修復后，又將碎磚廢土添入溝中，重修通衢大道。
案例二：公路施工
趙明同學家所在街道的人行道路在一年內進行了三次施工，分別是電信部門鋪設通訊線路、煤氣公司欲埋煤氣管道、市政部門維修下水管道，結果重復施工，造成人力和財力資源的浪費，同時也給市民帶來不變。
請同學們分組討論：
兩個案例采用的不同系統以及所帶來的不同后果。丁謂在修皇宮為什么能一舉三得？公路施工為什么會帶來不便？公路施工的問題怎樣解決更為合理？
丁謂考慮到了建材,人力,工期等因素,結果達到了最優效果,體現了系統的整體性。而道路施工中三個部門的施工時間沒有統一協調，造成了各自為政的局面，給市民帶來了不便。要解決問題，則公路施工應該從全局著眼，三個部門協商統一進行施工。
　　可見，系統分析時要考慮到整體性的原則。在運用系統方法考慮和處理問題時，要從全局出發，從整體入手，一開始就抓住要素、整體、外部環境之間的相互聯系與相互作用。
（2）科學性原則
系統分析一方面要有嚴格的工作步驟，另一方面應盡可能地運用科學方法和數學工具進行定量分析，使決策的過程和結果更具有說服力。
　　人類很早就想實現“上天”的夢想，人們于是模仿鳥的外型和飛行動作進行嘗試，但不管裝上翅膀還是以人力驅動撲翼飛機，結果都以失敗告終。吸取經驗后，海斯勒和維林吉爾在別人的基礎上采用科學的方法進行設計，取得了成功。他們抓住了人力飛機是依靠人做動力的關鍵，進行了分析計算。他們知道，一個強鍵的運動員連續做功的功率只能達到250W左右，同時他們還知道：
人力飛機
P＝K1V
S＝K2/V
3
2
　　由此，得出以下結論：飛機的速度應很低，機翼面積應該很大；而且由于飛行速度低，即使飛機的結構稍大，也不會增加太大的阻力。于是，他們參考了自行車車輪的構造原理，利用中央垂直管和牽引鋼絲組成的機翼支撐結構，使面積很大的機翼并不太重。此外，他們還對飛機設計進行了許多細節的改進。1936年，他們的飛機飛到5米的高度，航行了45米，空中飛行時間達到20秒，終于實現了依靠人力“飛天”的夢想。 　　通過運用科學的方法海斯勒他們取得了成功。 　　可見系統分析還需要遵循科學性的原則。
湖北孝襄高速公路給銀杏讓路
　　討論分析孝襄公路的綜合因素，分析孝囊高速公路的設計應該綜合考慮哪些目標？
孝襄公路的設計我們應該對自然環境、資金、長遠影響等因素進行綜合分析，如果破壞銀杏林的話，勢必對生態造成影響，這是增加再多資金所也無法挽回。
工程指揮部最后決定增加資金繞路，孝襄公路以于2005年9月30日正式全線開通。
可見系統分析時還要注重綜合性原則，要綜合分析，統籌兼顧，不可顧此失彼，因小失大。
小 結
⑴ 系統分析
⑵ 系統分析的基本方法及一般步驟
⑶ 系統分析的原則
　 系統分析不只是對系統觀點的應用，它也是處理問題的科學方法，是一種科學決策。
